reparatie Defecte Voeding Humax 5050C

[satcor64]

Beste Mede Satters,



Mijn Humax IHDR 5050C heeft de geest gegeven.

Zoals zo vaak is het bij deze ook de voeding.

Alleen kan iemand mij vertellen welke waarde C3 heeft ?

Deze is namelijk geheel uitgefikt dus waarde is niet meer leesbaar.

Hij zit van vooraf gezien net voor de 400V Elco.

Hoop dat iemand of een schema heeft of de waarde weet.

Alvast bedankt !



groet Satcor64

[Frans B]

Maak ff een fotootje....

[satcor64]

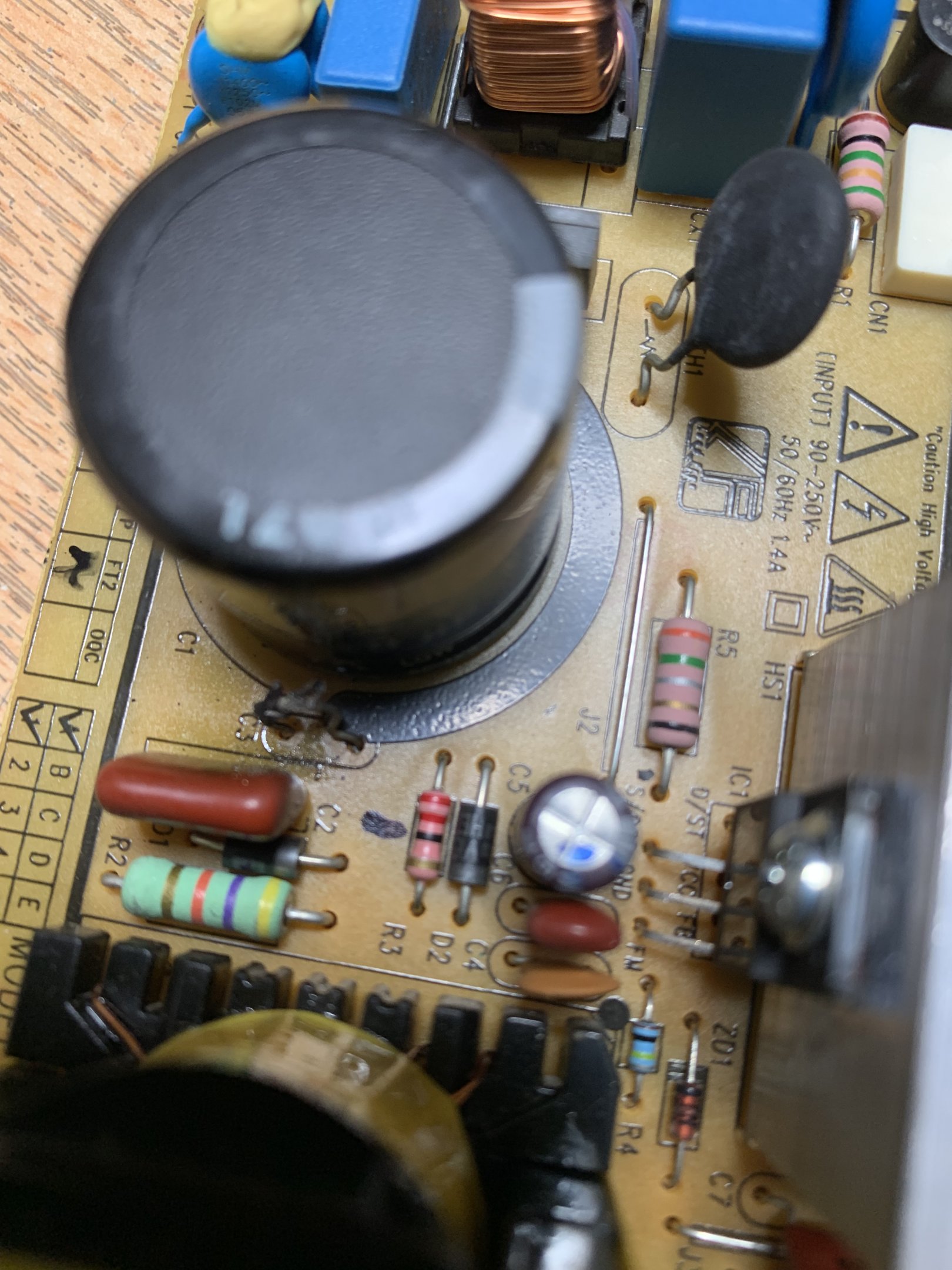

Hier de foto waarop de defecte condensator te zien is.

[Frans B]

Het lijkt erop dat het een ceramische condensator was, en ik denk parallel aan de grote elco. Dit kan je controleren door aan de onderkant de printsporen te volgen.

Is dit idd zo, dan kan je hem vervangen door een ceramische condensator van iets van 10nF/400v. Zonder deze condensator zal het echter ook wel werken, mits het dus parallel is.

Zoniet, dan heeft het een hele andere functie en zal je de waarde bij een andere voeding moeten afkijken.

Succes!

[satcor64]

Hij staat parallel via een weerstand over de primaire kant van de trafo.

Er is nergens op het net iets te vinden van een schema.

Ik ga het proberen met een 10nF en anders bij een ander ff vragen de kast te openenen :-)



Bedankt voor de info iig.

[iemand]

en probeer eens gewoon zonder C3.

[satcor64]

Heb er 10 nF nu in zitten, alles werkt alleen schakelt hij na een  minuut uit ( Thermisch )

Na afkoelen start ie weer het ic aan de primaire kant loopt al gauw op tot 50 graden.

Heb deze er uit gehad opnieuw voorzien van thermische pasta een aan geschroefd hij blijft wel iets langer ingeschakeld.

Maar denk niet dat dit aan de waarde van de condensator ligt, daar deze mogelijk een andere waarde heeft.

Regelaar/IC is de STR W625. mogelijk dat deze toch niet goed is ?

[Steve]

strw625  ?? klopt dit nr wel ? wat is het type nr van de voedings print ?

[satcor64]

Model PW 808 Rev 01.

Ik heb bij een ander model bij mijn ouders nu de condensator achterhaald hier staat op 68K 1Kv.

Dus de 10 Nano die ik er nu in heb zitten is te klein, alleen weet ik niet of het daar aan zou liggen.

Hij heeft de afgelopen nacht wel standby gestaan.

Maar zodra je hem aan zet dan stop hij naar een 1,5 min er mee.

STR W 6252 moet het zijn.

[satcor64]

iemand toevallig enig idee wat het opschrift 68K 1Kv inhoud ?

De spanning is 1 Kv , maar de capaciteit van de condensator 68K is dat (68000) = 68Nf of zit ik nu verkeerd.

[robcyprus]

ja,klopt k is 3x0

[Frans B]

68nF/1000v is een behoorlijke condensator. en aan de foto te zien is (was) het maar een kleintje. Dus iets klopt er niet.

[satcor64]

44 minuten geleden zei Frans B:

68nF/1000v is een behoorlijke condensator. en aan de foto te zien is (was) het maar een kleintje. Dus iets klopt er niet.

 Dat is inderdaad vreemd, ik heb er helaas geen foto van gemaakt.

Maar het is een blauwe schijcondensator van ongeveer 7mm doorsnee en 4,5 mm dik.

Met het opschrift 68K 1Kv.

[Frans B]

Ik denk eerder aan een overspanningsbeveiliging. Maar het blijft gokken. Hopelijk dat iemand een schema kan vinden, of een werkende decoder openmaakt.

[Steve]

68pf 2kv =  68 picofarad 2000 volt
