Astra 19,2E welke transponder instellingen

[LudoRuddervoorde]

Hallo allemaal ik ben nieuw met een probleem

ik woon in Belgie en wil astra19,2E afstellen volgens satfinder staat schotel juist maar ik wou graag instellingen voortv vlaanderen MZ-102 ontvanger

Diseqc 1.0

Diseqc 1.1

LNB freqentie

LNB voeding

22 k hz-toon

Transponder



dank bij voorbaat

Ludo

[ceesv]

Beste Ludo, dat hangt af van de gebruikte schotel/lnb



Een MZ 102 configureert zichzelf bij opstarten, daar hoef je niets in te vullen.

Hij leest op 23'5 de fastscan lijst in en wanneer er ook een lnb voor 19 in je installatie zit zal die automatisch ingesteld worden.

[LudoRuddervoorde]

dank voor reactie ceesv maar als de schotel van 60 cm wil afstellen kan ik alleen als ik 23,5 op diseqc A zet een 84 % en 74% sterkte als ik hem zoals moet de 19,2 op diseqc A zet dan geeft hij niets van sterkte en op tv komt geen sinaal te staan

[ceesv]

Heeft die schotel een duo lnb of een enkele lnb?

[Sprietje]

Heel simpel, je hebt de kop van de Astra 19,2 op de Astra 23,5 uitgericht. Je zult de schotel dus iets naar het zuiden moeten draaien.
Welke kop heb je in de klem staan?
Het beste is de kop van de 23,5 in de klem te zetten en de vrijhangende kop rechts omlaag als je er achter tegen aan kijkt.

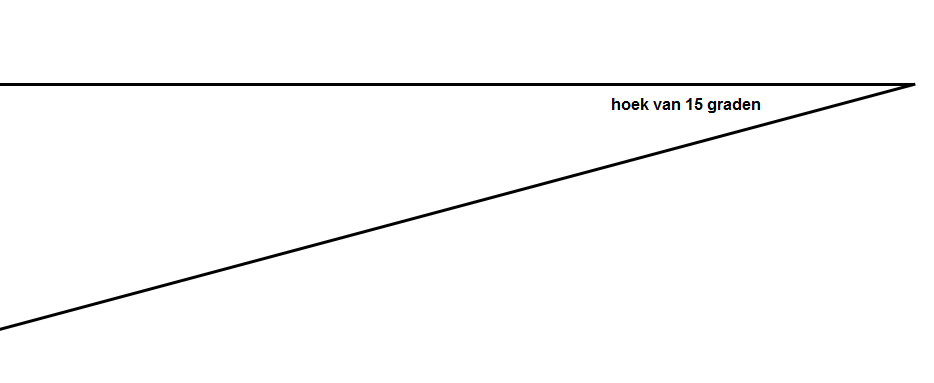

De duo-lnb moet 15 graden schuin staan, die bijgevoegde hoek.



[LudoRuddervoorde]

dank sprietje dat klopt duo lnb staat op 23,5 en de kop heb ik juiste hoek gedraaid daar zit speciaal papiertje bij tv Vlaanderen om juist te zetten .

maar heeft niemand de transporder cijfers van 19,2E en 23,5 E ik ben zeker dat die niet juist staan .

[Sprietje]

Op de zenderlijst van TV Vlaanderen staan ze op die je nodig hebt:
http://i3.satexpat.com/tv-vlaanderen/Zenderlijst_TV_VLAANDEREN.pdf



Dit zijn alle zenders en transponders van de Astra 23,5:
https://www.lyngsat.com/Astra-3B.html



Dit zijn alle zenders en transponders van de Astra 19,2:
https://www.lyngsat.com/Astra-1KR-1L-1M-1N.html





[LudoRuddervoorde]

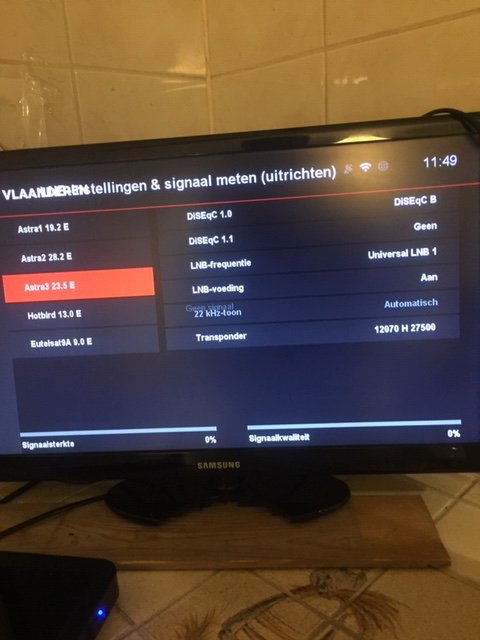

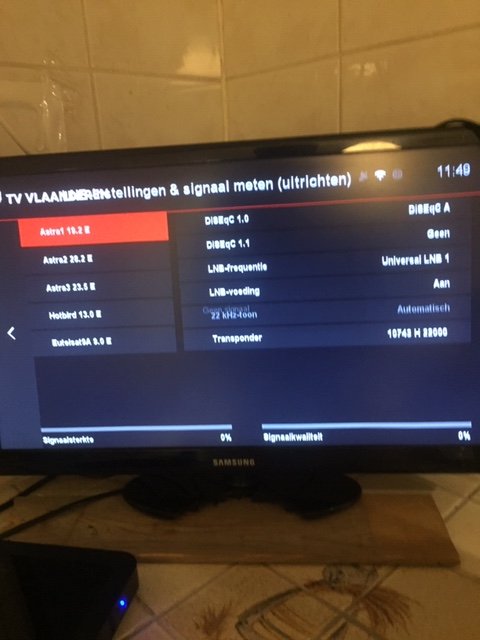

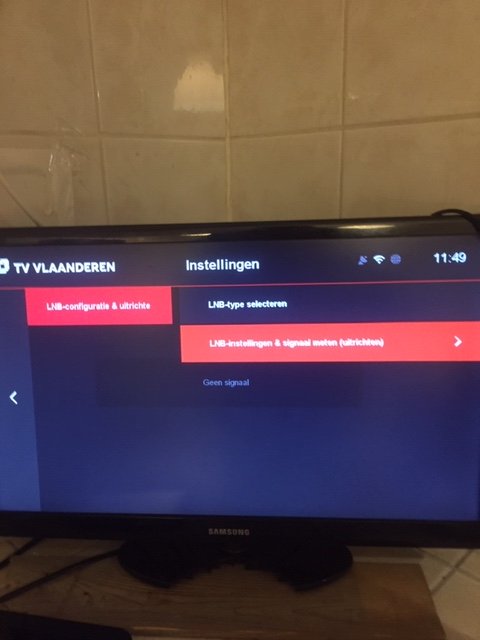

dank sprietje dit had ik ook gevonden dat is voor de zenders he  maar ik vind nergens om schotel te richten daar vraagt hij dit ook en zoals je op foto ziet sterkte ontvangst 0%

terwijl sat finder zegt schotel oke kan het aan LNB liggen stuk ? of toch instellingen op foto

[Wimo01]

Beste Ludo,

Het briefje van TVV vermeld 11 graden he. Dat moet voor Ruddervoorde 15 graden zijn zoals Sprietje in zijn bericht vermeld.

En wat is de elevatie van je schotel?  Want ik vermoed dat die schotel op een verkeerde elevatie is uitgericht.









[LudoRuddervoorde]

sorry wim001 ik ben leek wat wil elevatie zeggen

[Sprietje]

De afbeelding die bij de duo-lnb zit, is voor Nederland en België samen. Die schuine lijn is een gemiddelde.
Ruddervoorde onder Gent ligt vrij oostelijk en daarom moet hij schuiner staan dan wat de lijn op het briefje aan geeft voor een optimale ontvangst.
De elevatie van de schotel in Ruttervoorde moet 28,5 graden zijn om de Astra 23,5 te vinden. Gebruik dishpointer om de richting te bepalen.

De elevatie is hoe schuin de schotel omhoog moet kijken. Dat moet je in eerste instantie instellen op de schaalverdeling bij de mastbevestiging.

Eenmaal de Astra 23,5 gevonden, dan de schotel op maximale signaalkwaliteit afstellen met de draairichting en de elevatie.



[LudoRuddervoorde]

oke dit is zeer duidelijk nu , maar op mijn fotos wat stel ik daar in voor ik mijn schotel afstel of is dit niet belangrijk

dank sprietje

[Sprietje]

Bij een MZ-102 ontvanger hoef je niets in te stellen, dat gaat automatisch zoals Cees ook al schreef.

[Sprietje]

2 uren geleden, Wimo01 zei:

Beste Ludo,

Het briefje van TVV vermeld 11 graden he. Dat moet voor Ruddervoorde 15 graden zijn zoals Sprietje in zijn bericht vermeld.

En wat is de elevatie van je schotel?  Want ik vermoed dat die schotel op een verkeerde elevatie is uitgericht.



Ja het klopt dat zowel TV Vlaanderen als Canal Digitaal in hun afstelbeschrijving aangeven, dat de duo-lnb 11 graden schuin gezet moet worden maar helaas slaan ze de plank helemaal mis.
Die 11 graden stamt nog in de tijd dat de duo-lnb met de hals van de 19,2 in de klem werd gezet. Waarom de Astra 19,2? Heel eenvoudig. In het begin gebruikte Canal Digitaal en TV Vlaanderen alleen de Astra 19,2. Nadat ook de Astra 23,5 in gebruik was genomen, is er een beschrijving gemaakt hoe je het eenvoudigste de single-lnb kon vervangen door een duo-lnb. De schotel was immers al uitgericht op de Astra 19,2 dus om de schotel niet te hoeven verdraaien werd aanbevolen de kop van de Astra 19,2 in de klem te zetten en de duo-lnb onder een hoek van 11 graden te zetten. Dat klopte allemaal.
Later ging Canal Digitaal er van uit dat bij een nieuw te plaatsen schotel het toch beter was om de kop dan de Astra 23,5 in de klem te zetten en de schotel op de Astra 23,5 uit te richten. Ze hebben een nieuwe beschrijving gemaakt maar die schuinstand van 11 graden gewoon over genomen uit de oude beschrijving en dat klopt niet. Als je de schotel uit richt op de Astra 23,5, dan moet de duo-lnb ongeveer 3 graden schuiner gezet worden dan dat je hem uit richt op de Astra 19,2.
Tja, veel verstand van schotels hebben ze niet.
Het is dus onjuist met de huidige beschrijving aan te geven dat de duo-lnb 11 graden schuin moet staan, dat moet 14 graden zijn, een gemiddelde voor België en Nederland. Zit je westelijker dan het gemiddelde, dan moet je hem op 15 graden afstellen, zit je oostelijker dan het gemiddelde, dan moet je hem op 13 graden afstellen.
