Channel Master 1.2Om

[Phoenixx]

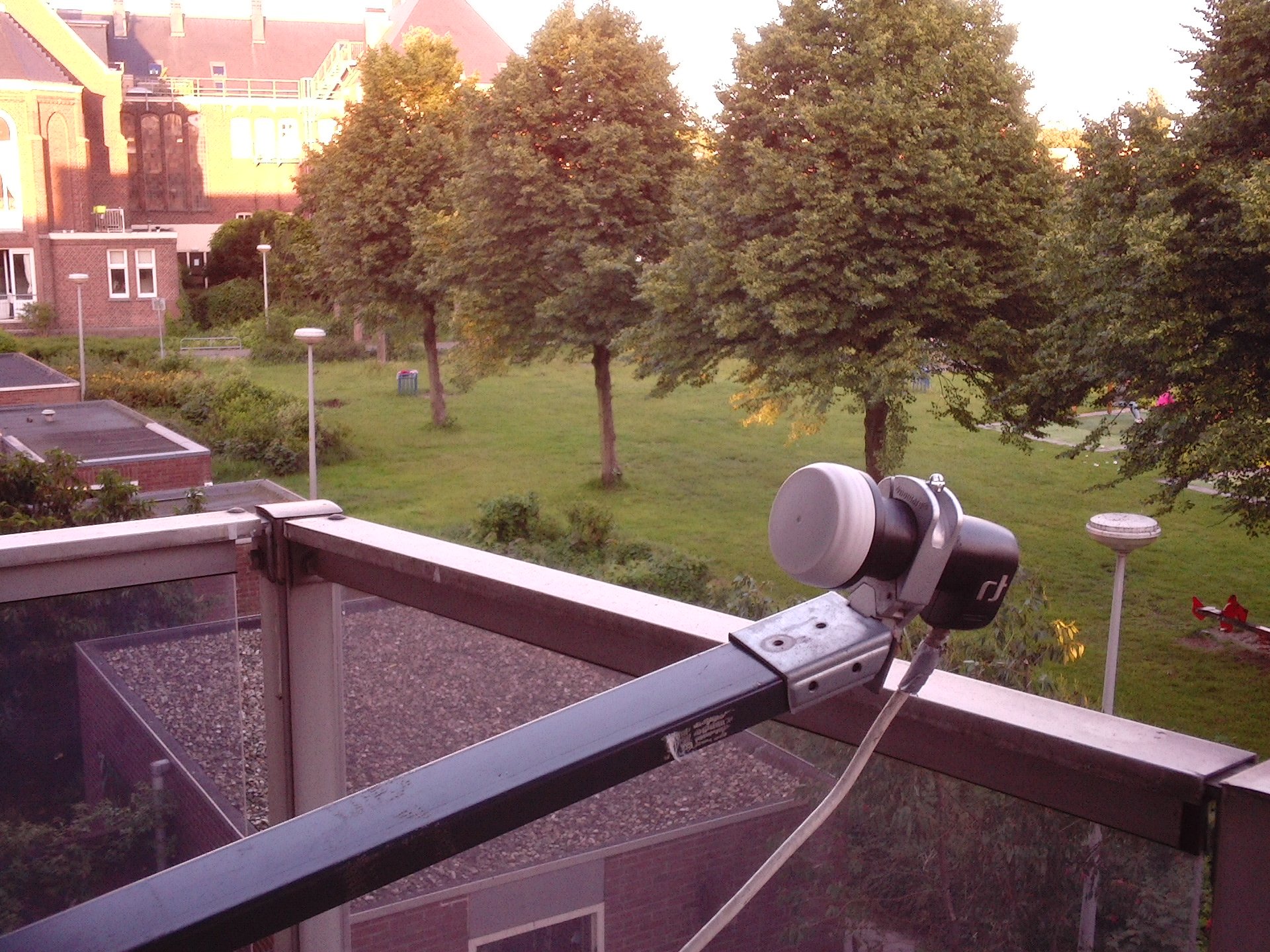

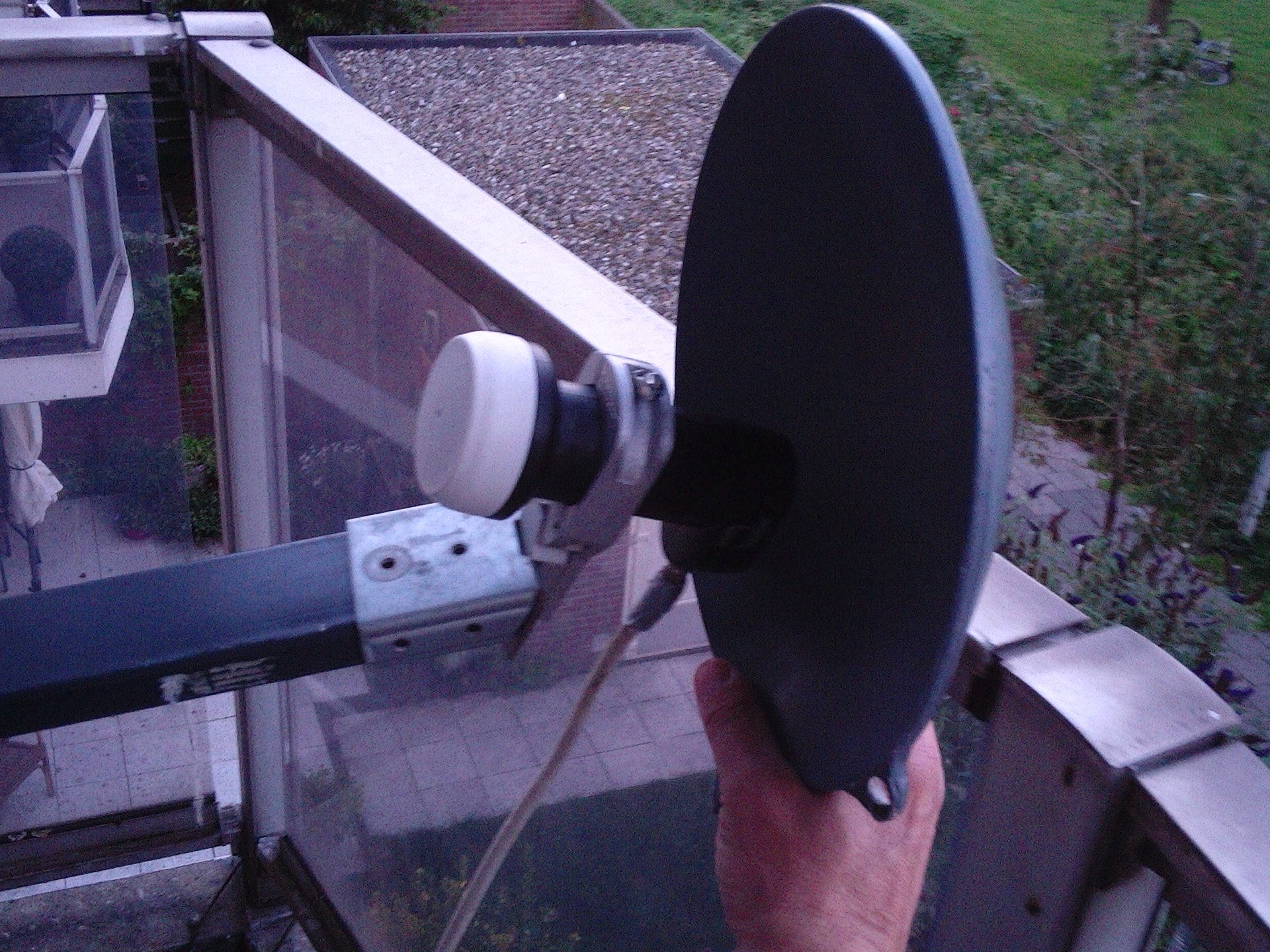

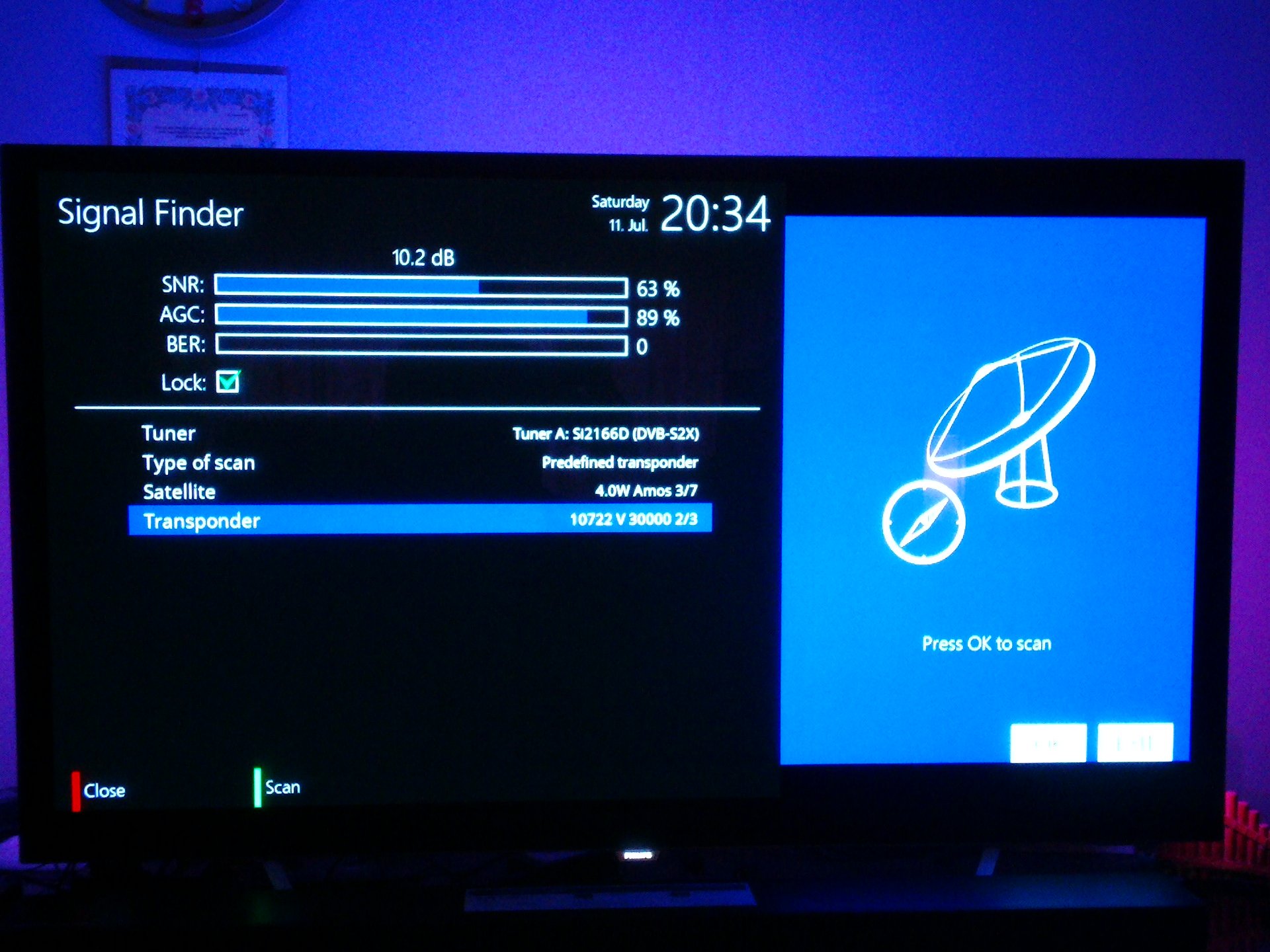

Vandaag heb ik drager van 25 mm gehaald die ga ik morgen even testen op de eurostar lnb. De Triax 110  heb ik nog weer geoptimaliseerd met de offsethoek

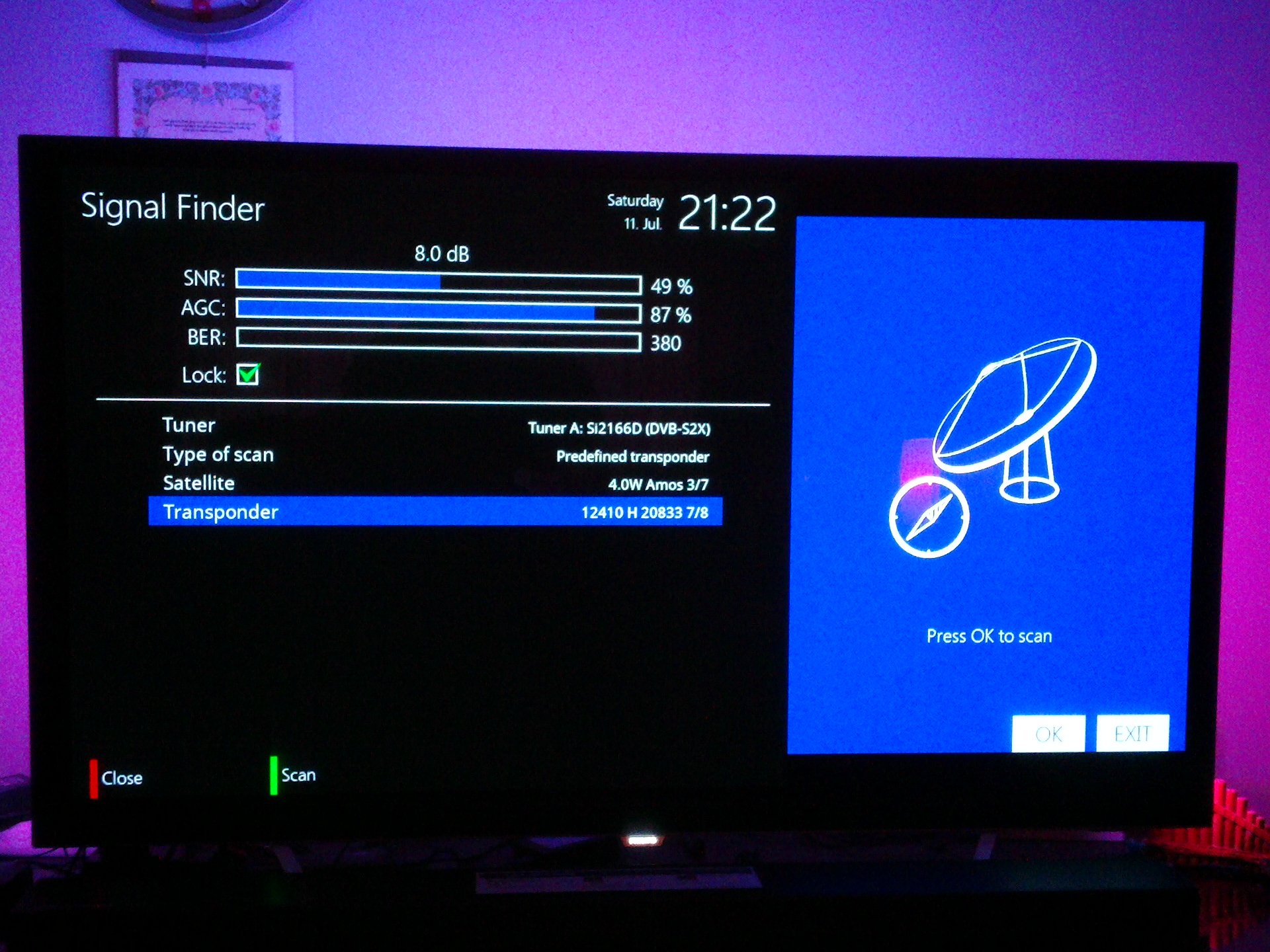

en kwam op +- 25 graden uit vor maximaal signaal, ditmaal op Amos 12410 H met piek 49 %, Rasd op 12515 fec 1666 kreeg ik niet binnen, maar de Triax staat

nog niet aan de balkonrand dan heb ik zeker meer signaal, ga ik het weer proberen..



Wat betreft signaal van ronde naar 4 kanten pijp zal ik rekening houden met signaalverschil tussen drager 22 mm2 en 25 mm2, het zou kunnen dat ik door te

kleine diameter iets signaalverlies heb, zo ja dan wordt het vijlen om de drager rechtstreeks in de bu feed te plaatsen en bij de bu evenzo, pijpje houd ik dan

op 4 cm..

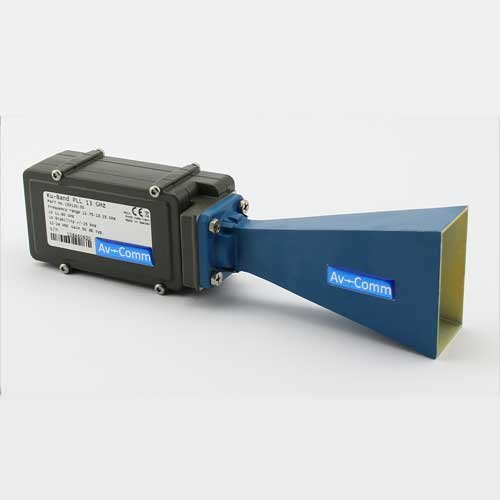

Daarna ga ik weer met de fiboreflector aan de gang en wil daar een 4 kante hoorn reflector in hebben voor signaal aanpassing. Het vreemde is dat ik bij de

Fibo hoorn meer signaal krijg naarmate ik de lnb korter maak aan de ingang van de hoorn. Eerst wil ik deze met een bu lnb testen op max signaal, volgens

satlex is de hoorn 20x23 cm en diepte 9 cm kom ik op een brandpunt van 3 cm, die tel ik bij de lnb afstand van 71 + 2 cm is totaal +- 76 cm van de schotel

afstand ruw berekend, de hoornantenne geeft ook weer toegevoegde waarde aan de kruispolarisatie..



Hoe is bij jullie de opstelling van de antenne ? Vooral bij Hans Surfer ben ik benieuwd hoever je Triax van je balkonrand af staat..



Wordt vervolgd..



















12 juli 2020 aangepast door Phoenixx

[HansSurfer]

@Phoenixx

Mijn schotel staat niet op een balkon maar op een plat dak op ca 3 meter hoogte. Dat dak is makkelijk bereikbaar via een raam. Het uitzicht is vrij vanaf 68 Oost tot 50 west.

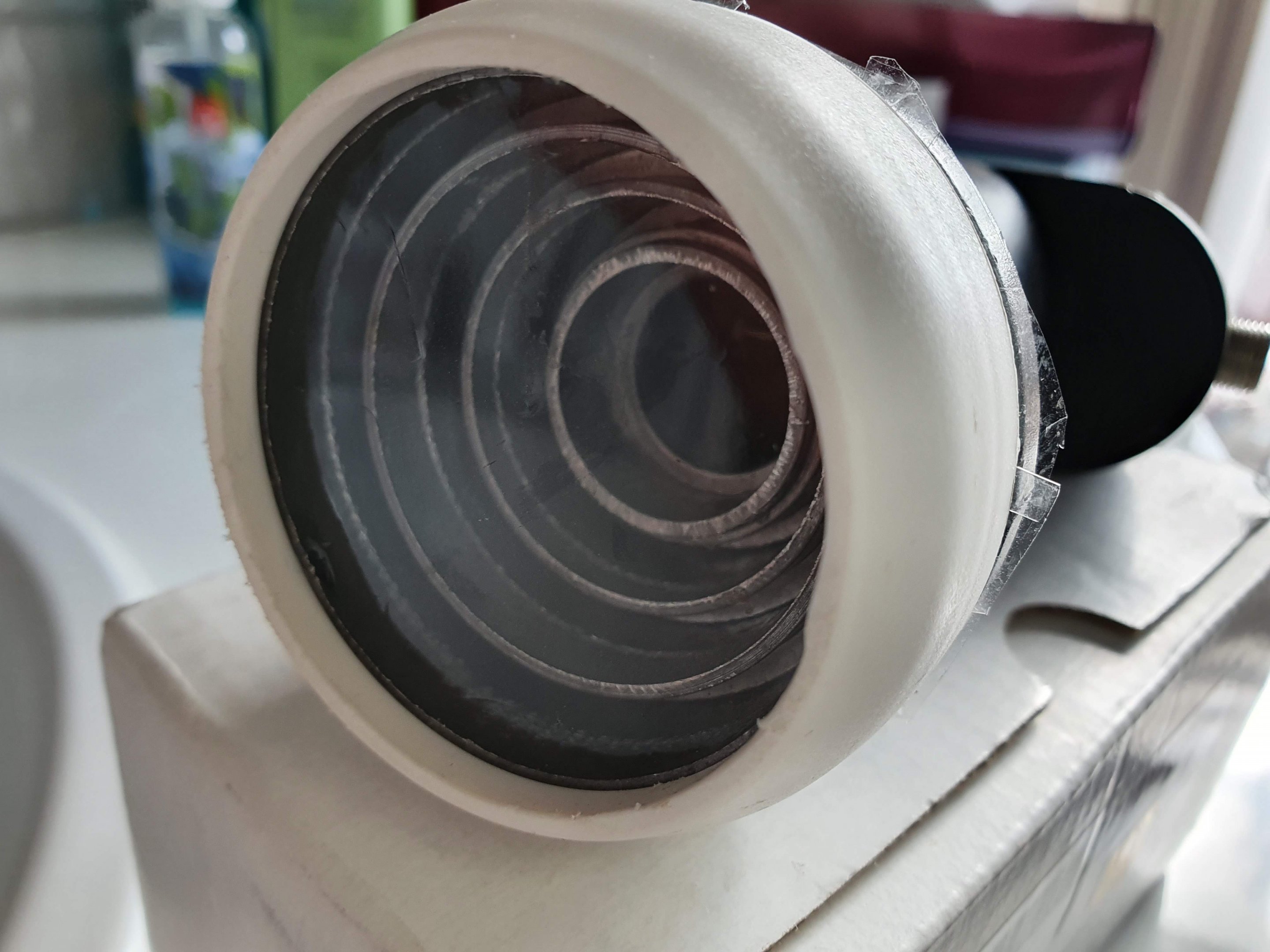

Vanmorgen heb ik mijn IBU verbeterd door de witte kap te vervangen door doorzichtig bloemboekettenfolie.

Het resultaat is veelbelovend. Op 7 West is de ontvangst met 0,25-0,5 dB verbeterd. Op 19 Oost zelfs 0,75 dB meer signaal.

Nu Amos 7 12.410 H max 12,5 dB 77%, RASD TV 12.515 H 5,0 dB 30% (met een testbeeld overdag).



12 juli 2020 aangepast door HansSurfer

[Phoenixx]

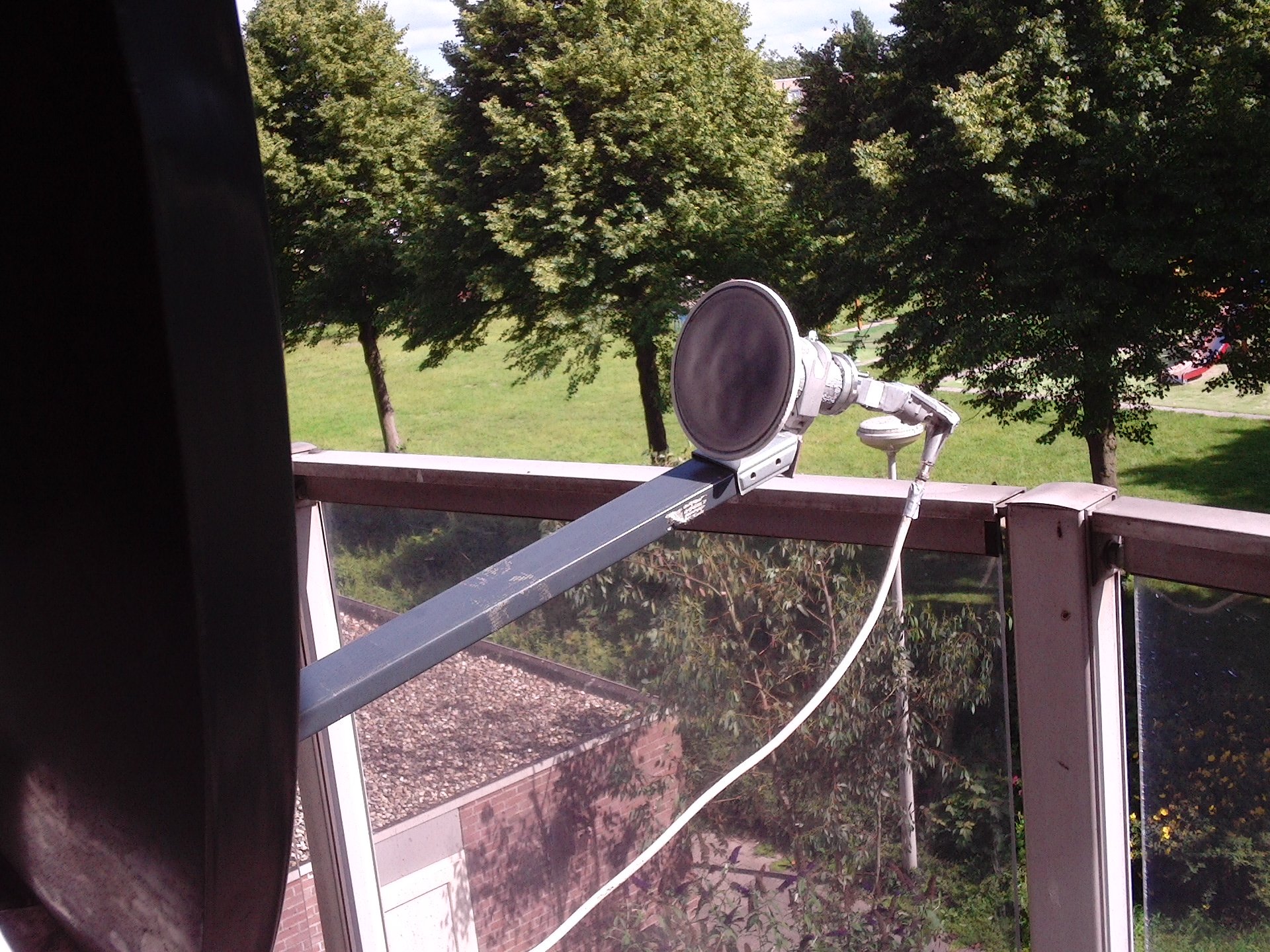

Dat zijn mooie waarde Hans Surfer, vanmiddag ben ik verder gegaan met het 4kant pijpje en de bu op de channelmasterfeed, hier heb ik nog geen belovende resultaten mee

em met ductape schoot het lnb gedeelte steeds los, ik heb de arm van de triax weer 2 cm naar binnen getrokken met nu de patriot feed en heb max signaal met finetunen..



Met het 4kante pijpje van nu nog 20x20mm ga ik zo even de crosp[ol en ber bekijken op verschillende zenders, mocht het signal nu zwakker zijn dan switch ik over na de

bu feed, ik wil natuurlijk het liefst de Patriot feed gebruiken maar als het bu feedhorentje betere resultaten geeft dan switch ik toch om..



Het maakt zeker uit of ik de antenne aan de rand van het balkon zet of meer naar achteren, ontvang jij ook Mbc op 8w of 11559 op 7w ?

Ben wel benieuwd wat jij op 8w binnen haald..

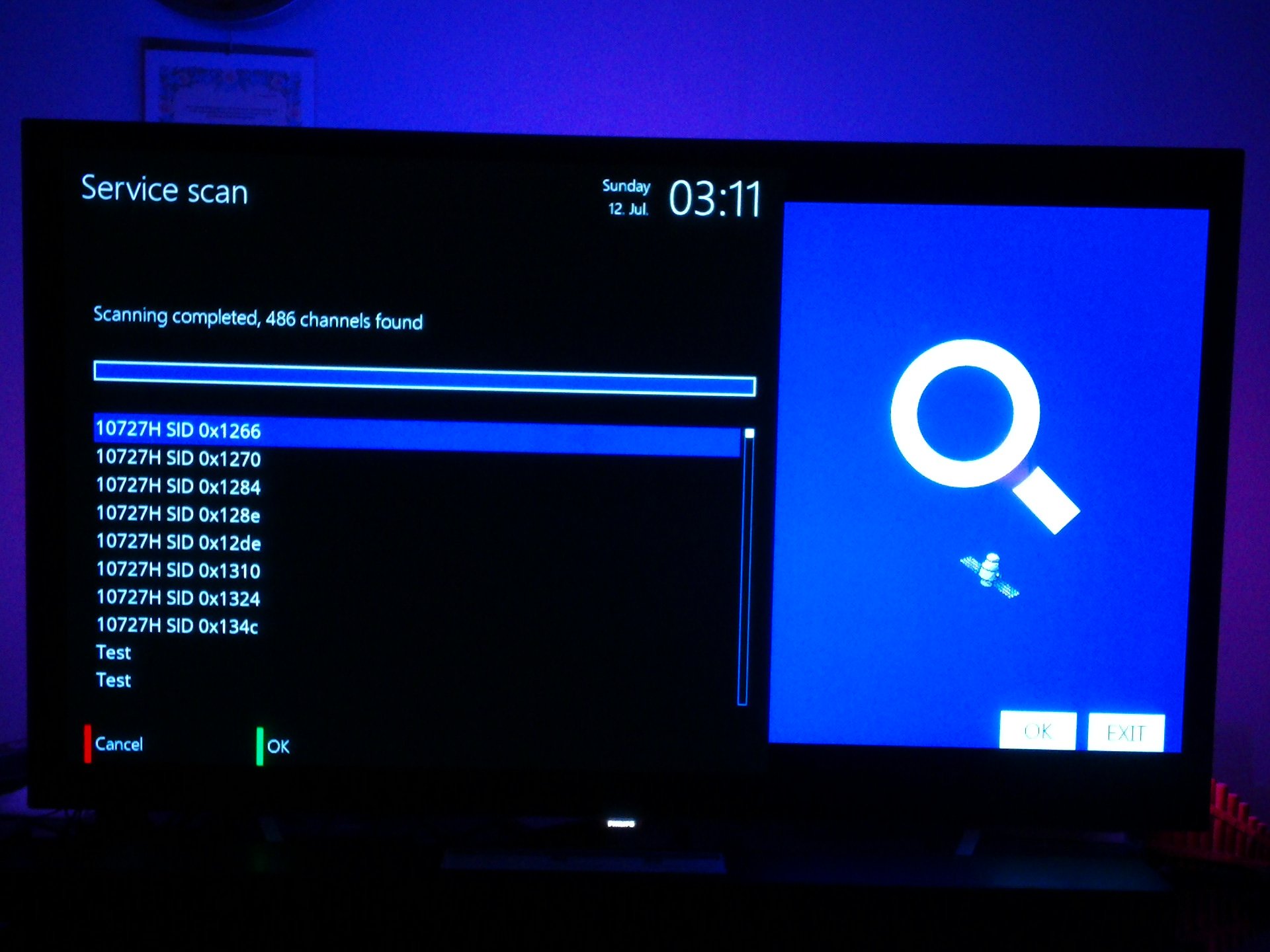

Vanacht had ik nog een scan op Nilesat 7w met bu en optima afregelen een record aan stations 486 services



Later switch ik over op grotere 25x25mm drager pijpje van 4 cm..



Vanmiddag ben ik nog even nar de praxxs geweest en heb weer wat bevestigings matriaal gekocht, dus ik kan voorlopig weer verder, mooi weer dus lekker knutselen











12 juli 2020 aangepast door Phoenixx

[HansSurfer]

Voor 8 west zit jij toch nog iets gunstiger. Hier ontvang ik MBC op 7 west vanaf de vooravond. Overdag heb ik net te weinig signaal. Hier zit ik natuurlijk weer wat gunstiger voor Amos en de meest oostelijke satellieten zoals 54,9 oost en 42 oost.

12 juli 2020 aangepast door HansSurfer

[diamond]

10571 weergaven komaan beste mensen post ook eens wat resultaten ik zie hier maar 2 mensen die elke dag moeite doen waar is al de rest gebleven..... notlikethis guys

[Plepkeshenkie]

diamond je vraagt iets aan de mensen over resultaten van een C master 120 cm.

Niet iedereen heeft een dergelijke schotel. Nu kan ik ook wel screenshots plaatsen met beelden van een 180 cm schotel  maar is volgens mij niet relevant

[diamond]

Daar heb je helemaal gelijk in maar ik bedoelde eigenlijk mensen met dezelfde schotelmaat of onder de 120 cm er valt genoeg te ontvangen

12 juli 2020 aangepast door diamond

[HansSurfer]

Daar heeft Henk gelijk in. Met een 1,8m schotel heb je vaak wel 2 dB meer signaal. Dus voor mensen die het met 1,2 of 1,1 m moeten doen is dat erg fustrerend. Meer staal meer signaal. Het finetunen is bij elk formaat natuurlijk wel mogelijk, en de dingen die we hier uitproberen is voor veel formaten een mogelijkheid voor een paar meer kanalen.

[diamond]

2 minuten geleden, HansSurfer zei:

Daar heeft Henk gelijk in. Met een 1,8m schotel heb je vaak wel 2 dB meer signaal. Dus voor mensen die het met 1,2 of 1,1 m moeten doen is dat erg fustrerend. Meer staal meer signaal. Het finetunen is bij elk formaat natuurlijk wel mogelijk, en de dingen die we hier uitproberen is voor veel formaten een mogelijkheid voor een paar meer kanalen.

Hij heeft gelijk maar ik bedoelde met dezelfde schotelmaat of onder de 120 cm

[HansSurfer]

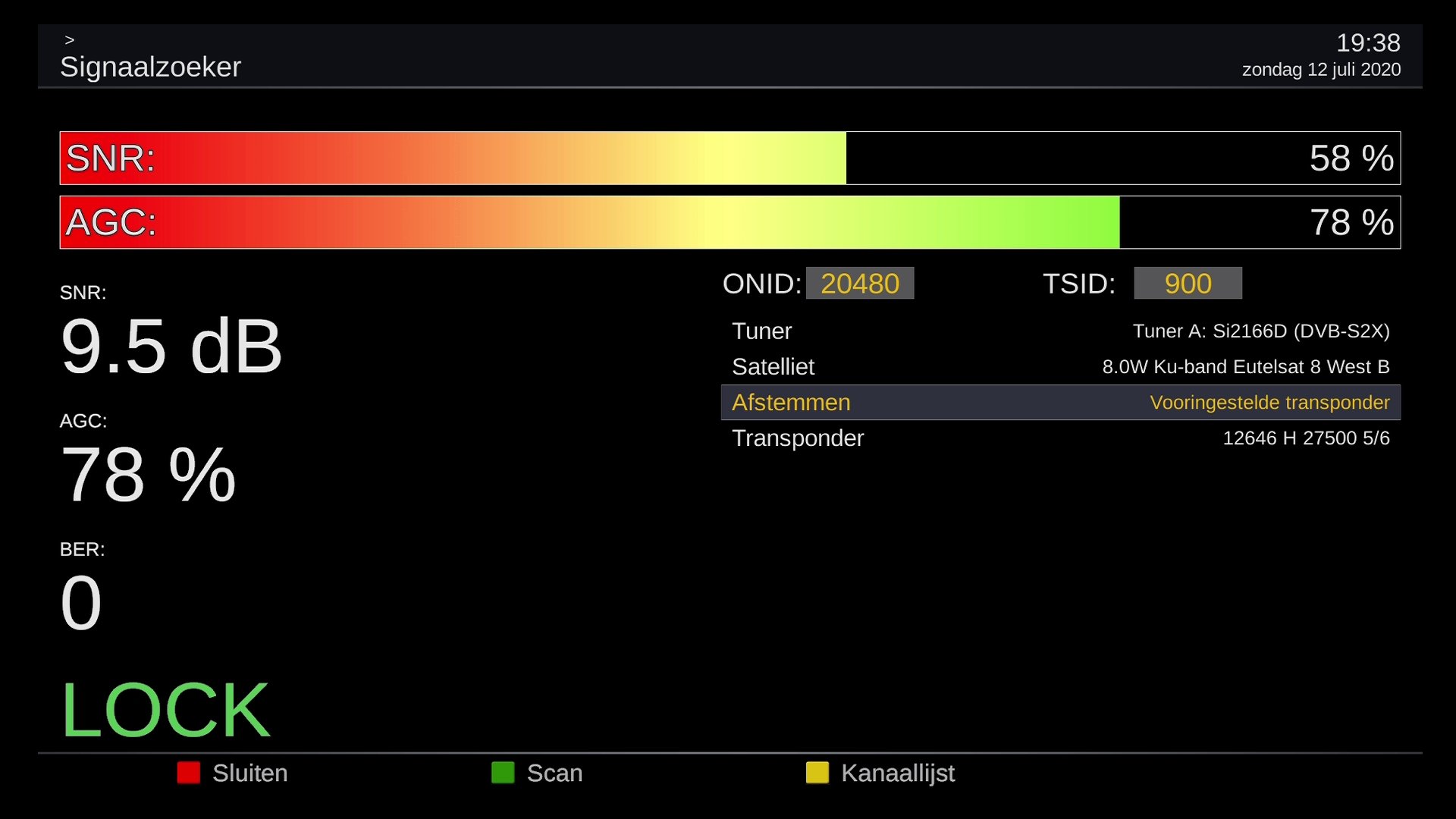

Wat ik van Henk wel zou willen weten hoe sterk de Mena transponders op 8 west bij hem te ontvangen zijn. Zoals deze..

[Plepkeshenkie]

Asteblief met 180 cm Channel Master en blackultra lnb

[Plepkeshenkie]

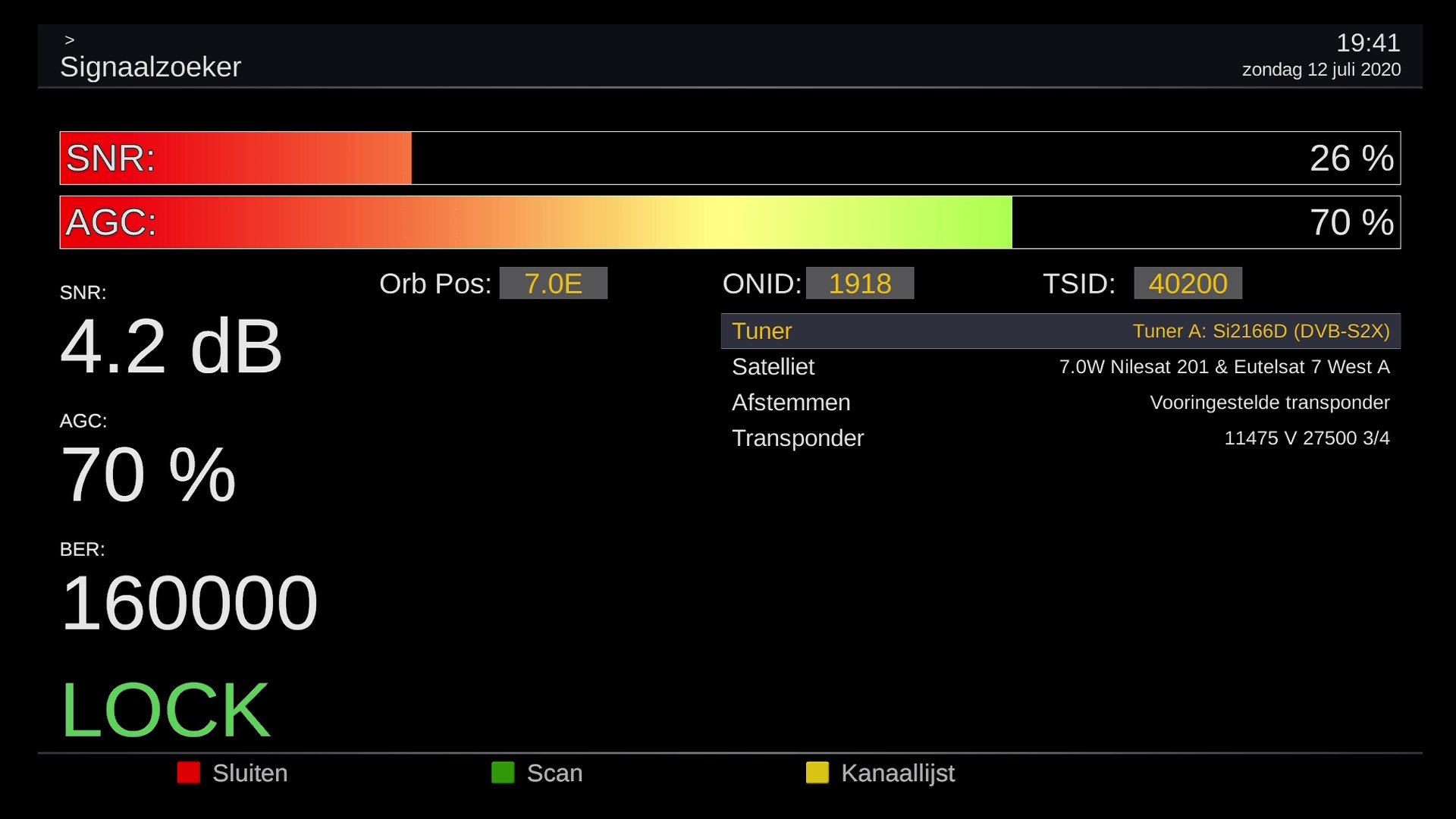

En de zwakste transponder (voor mij ) op 7 west

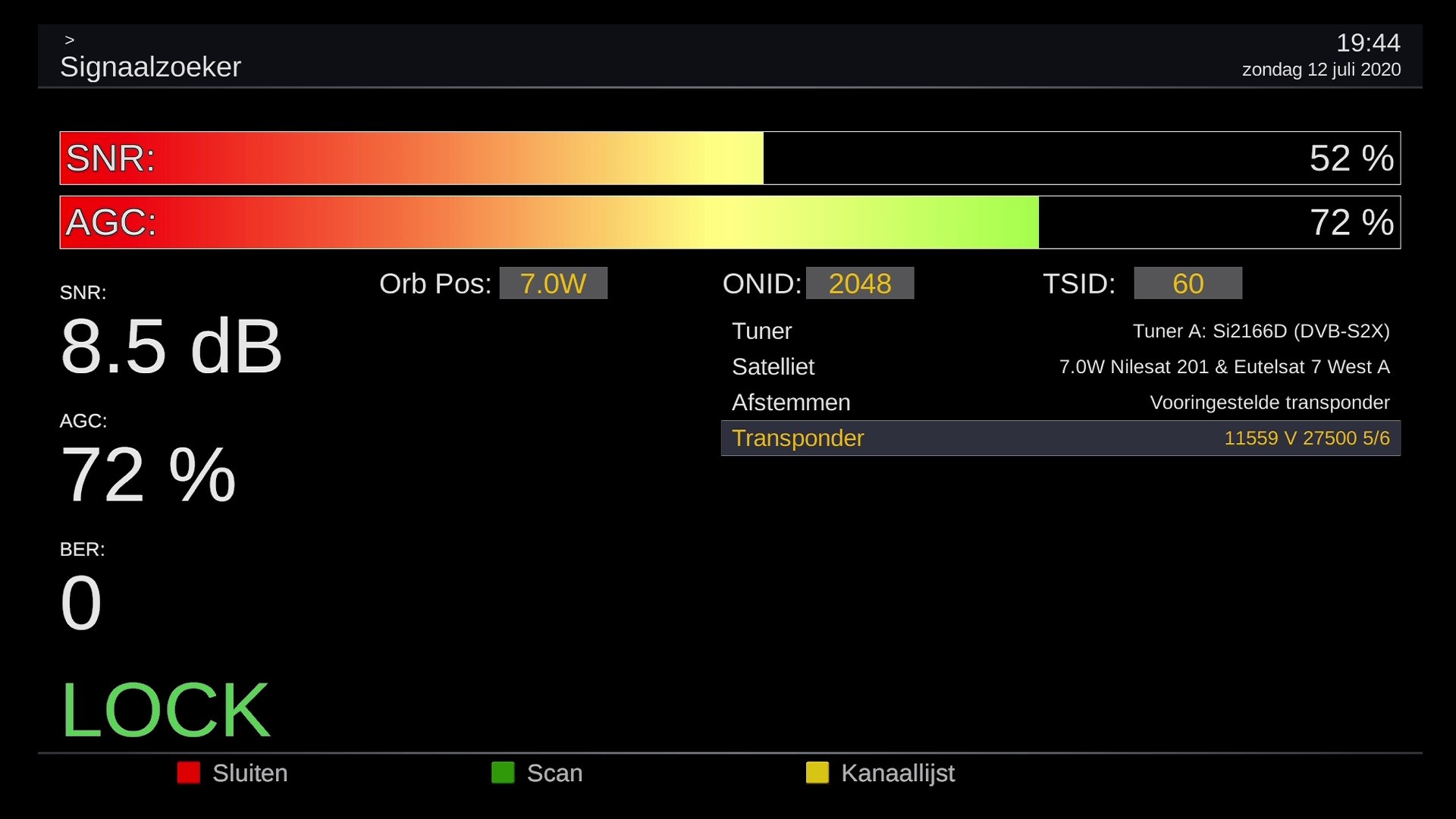

Ook nog even mbc transponder er bij

[HansSurfer]

Bedankt Henk, 3,5dB op nilesat en 4 dB op 8 west verschil. Zo zie je maar weer wat je aan winst hebt door een grotere diameter te plaatsen. Dat lukt natuurlijk niet met geen enkele lnb of feedhorn, of je moet een lnb met stikstof koelen.

En 8,5 dB voor MBC is bijna mogelijk in Antwerpen met 1,2 m. Zo veel minder hebben we hier in het oosten, maar ook minder wind gelukkig.

12 juli 2020 aangepast door HansSurfer

[Plepkeshenkie]

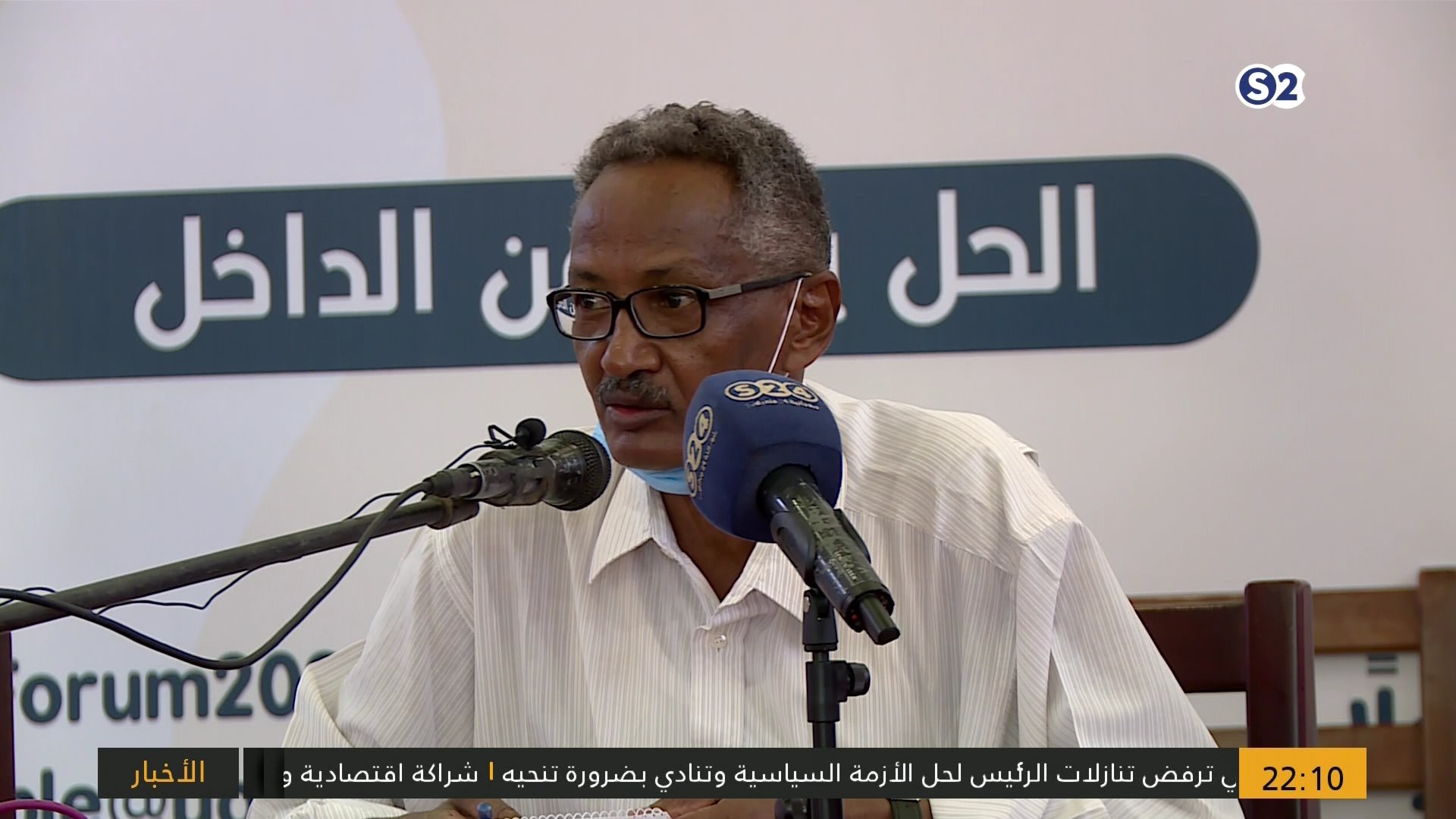

Op 30,5 oost Sudania tv.

Ook voor mij met 180 cm niet altijd voldoende signaal

[diamond]

Zeer lage waardes op 7 West er valt veel meer uit te halen
