CV radiator tijdelijk verwijderen


vansloneker
 Delen
Volgers 1

Aanbevolen berichten

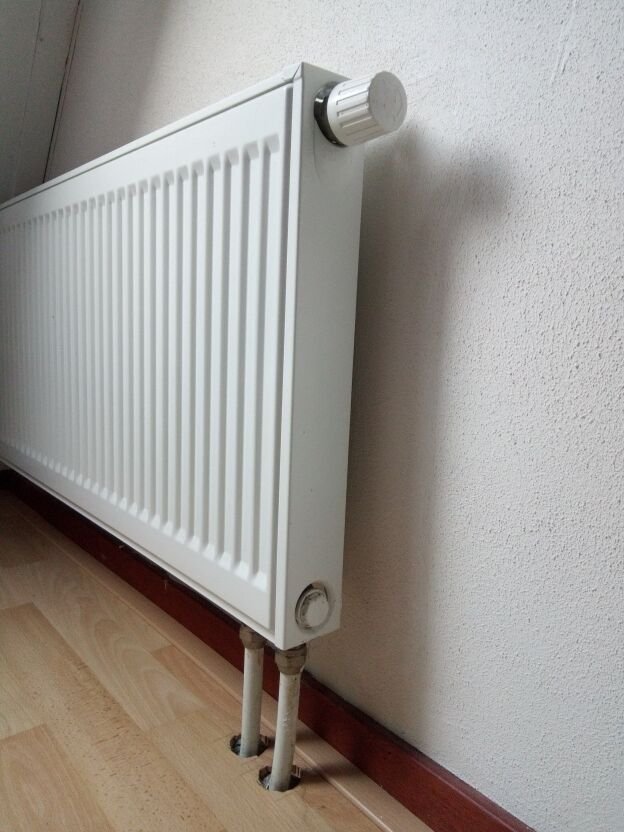

Gezien dat hier kennelijk de nodige kennis van CV installaties aanwezig is kunnen jullie me misschien op weg helpen met het volgende.

Ik ben een kamertje aan het opknappen en wil de radiator verwijderen om er achter te kunnen schoonmaken en schilderen, en om de radiator zelf grondig te reinigen.



Als ik wat op internet zoek word er gesproken over een voetventiel dat je kan afsluiten. Dat kan ik niet vinden op deze radiator. Het ronde dopje onderaan blijkt een aftappunt te zijn.

Eigenlijk denk ik dat ik het water tot onder het niveau van de radiator moet aflaten om het zonder problemen te verwijderen. Dat lijkt me nog al een klus! Ik weet niet hoeveel er in het systeem zit maar vast meer dan een emmertje vol en dat past ook niet onder dat lage aftappunt.



De betreffende radiator staat op de verdieping en de CV installatie op zolder.



Als dit succes heeft wil ik dit eigenlijk ook met alle andere kamers en radiatoren doen. B.v. in de woonkamer zijn de interne lamellen een vieze stof en web bende. Zou die radiator in de woonkamer nog te hanteren zijn? Het geval is 220cm lang en 25 cm hoog. Dat is ook de enige 'grote' radiator, de andere zijn allemaal 'kleintjes' zoals die op de foto.






Link naar bericht
Delen op andere sites
  • Reacties 52
  • Aangemaakt
  • Laatste reactie

Beste reacties in dit topic

Beste reacties in dit topic

Geplaatste afbeeldingen

  • Moderators

Helaas een 2 pijp systeem?

Dat wordt aftappen.

Gaat niet bestaat niet!            65" 4-K OLED,  Vu+ Solo 4K, Vu+ Solo 4K, Humax Rebox-8500, Rebox-8000, Wisi OR 280
Nokia 9500, Nokia 9800, HDCI-2000,Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo

Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan.

Link naar bericht
Delen op andere sites
  • V.I.P.

Zo te zien lopen de kunststof leidingen in de cementdekvloer.

Dan is er, als het goed is, op de verdieping ook een verdeler

voor de betreffende verdieping. Wellicht kun je daar een

groep afsluiten, plaats even een foto van die verdeler.

aangepast door Con

Groet, Con. Gloeiende, gloeiende, een beetje humor moet kunnen, anders ga je maar ergens anders heen..
Sateliet: sinds 1 augustus 2020 niet meer.
Internet/PC: 4G met TP-Link Archer MR600 modem router, TP-Link accesspoint, switch (8), switch (4), Windows 10, 1 Raspberry Wheezy voor energiemeting.

Gigabyte melkfles 1/4 liter met Ubuntu voorzien van Domoticz gecombineerd met10 Shelly's en een paar ESP-tjes.

Link naar bericht
Delen op andere sites
  • V.I.P.
53 minuten geleden, ceesv zei:

Helaas een 2 pijp systeem?

Dat wordt aftappen.



Dat kun je aan de foto niet zien.

Er zijn 2 mogelijkheden;

- de leidingen worden doorgelust naar de volgende radiator (eenpijp-systeem)

- iedere radiator heeft zijn eigen 2 leidingen

aanvulling: in dit geval heb je vrijwel zeker een verdeler en verzamelaar op de verdieping



Bij een eenpijp-systeem loopt vanaf de verdeler één pijp naar de eerste radiator,

de uitgaande leiding van de radiator gaat als aanvoer naar de volgende radiator

enzovoort. Bij de laatste radiator gaat de afgaande leiding als "retour" naar een

retourverdeler (verzamelaar).

Afhankelijk van het aantal radiatoren (lees kiloWattjes) heb je op een verdieping

één of 2 lussen.

aangepast door Con

Groet, Con. Gloeiende, gloeiende, een beetje humor moet kunnen, anders ga je maar ergens anders heen..
Sateliet: sinds 1 augustus 2020 niet meer.
Internet/PC: 4G met TP-Link Archer MR600 modem router, TP-Link accesspoint, switch (8), switch (4), Windows 10, 1 Raspberry Wheezy voor energiemeting.

Gigabyte melkfles 1/4 liter met Ubuntu voorzien van Domoticz gecombineerd met10 Shelly's en een paar ESP-tjes.

Link naar bericht
Delen op andere sites
  • Moderators

Maar Con, op de foto is geen herkenbaar eenpijp voet ventiel te zien.

Daardoor kreeg ik de indruk dat hier een 2 pijp systeem is toegepast.

Maar er is slechts een foto, ter plaatse is het wat eenvoudiger om te beoordelen wat er geplaatst is.



Verder ben jij de specialist, ik leer graag wat bij!



Gaat niet bestaat niet!            65" 4-K OLED,  Vu+ Solo 4K, Vu+ Solo 4K, Humax Rebox-8500, Rebox-8000, Wisi OR 280
Nokia 9500, Nokia 9800, HDCI-2000,Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo

Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan.

Link naar bericht
Delen op andere sites
  • V.I.P.
7 minuten geleden, ceesv zei:

Maar Con, op de foto is geen herkenbaar eenpijp voet ventiel te zien.

Daardoor kreeg ik de indruk dat hier een 2 pijp systeem is toegepast.

Maar er is slechts een foto, ter plaatse is het wat eenvoudiger om te beoordelen wat er geplaatst is.



Verder ben jij de specialist, ik leer graag wat bij!



Ho, ho, ik kan er óók naast zitten hoor. Hoe meer opmerkingen er geplaatst

worden des te meer we hier komen tot aan alle kanten belichtte opties.



Ik kan niet inschatten wat de zeskant voor een functie heeft aan de rechterzijde.

Het kan een blindstop zijn, het kan ook toegang verlenen tot het onderblok.

Een foto vanaf de onderkant kan uitsluitsel geven.

aangepast door Con

Groet, Con. Gloeiende, gloeiende, een beetje humor moet kunnen, anders ga je maar ergens anders heen..
Sateliet: sinds 1 augustus 2020 niet meer.
Internet/PC: 4G met TP-Link Archer MR600 modem router, TP-Link accesspoint, switch (8), switch (4), Windows 10, 1 Raspberry Wheezy voor energiemeting.

Gigabyte melkfles 1/4 liter met Ubuntu voorzien van Domoticz gecombineerd met10 Shelly's en een paar ESP-tjes.

Link naar bericht
Delen op andere sites

ik denk dat het een radiator is die bestaat uit vertikale elementen, de schroef onderin is om elementen aan elkaar te koppelen, deze radiator heeft een losse omkapping of hoe heet dat....ik kan me vergissen...

aangepast door wanderer

Topfield SRP2401CI+; SAB Titan III; Samsung 40D6510WS

Link naar bericht
Delen op andere sites

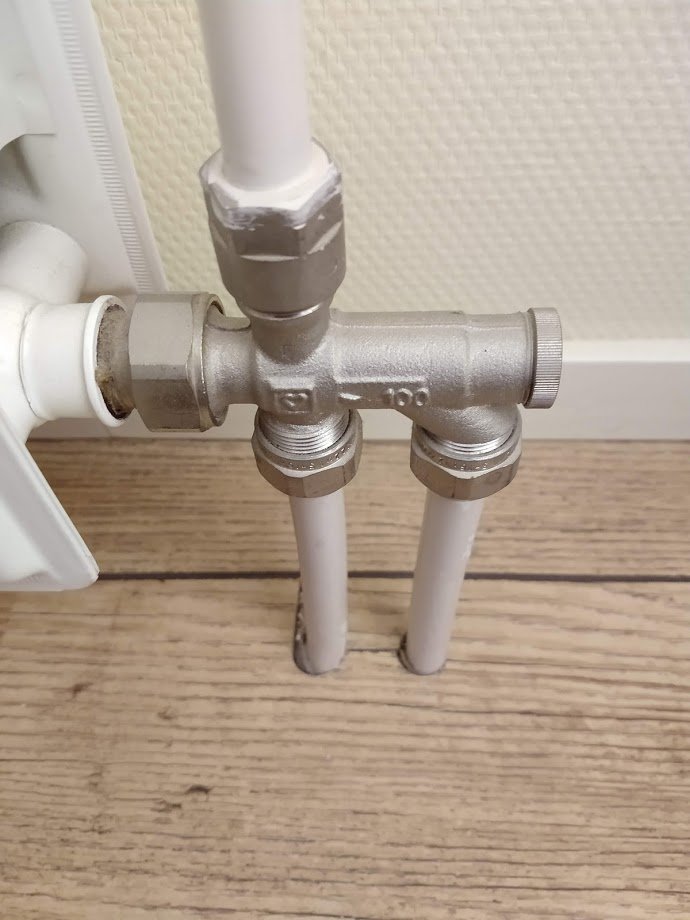

is inderdaad moeilijk te zien of er nog een omkapping over de radiator zit, toch lijkt tie wel een beetje op onderstaande.

En daar zit achter de dop rechts wel degelijk een voetklep.




Link naar bericht
Delen op andere sites
  • V.I.P.
2 uren geleden, Adeo zei:

is inderdaad moeilijk te zien of er nog een omkapping over de radiator zit, toch lijkt tie wel een beetje op onderstaande.

En daar zit achter de dop rechts wel degelijk een voetklep.






Ah, dat is een Herz, ik ga op zoek... het hartje op het blok onthulde dat.

Maar is duidelijk geen foto van de situatie. Dit is tricky.

Ik denk niet dat jij dit onderblok hebt. Jij hebt sowieso een H-blok.

aangepast door Con

Groet, Con. Gloeiende, gloeiende, een beetje humor moet kunnen, anders ga je maar ergens anders heen..
Sateliet: sinds 1 augustus 2020 niet meer.
Internet/PC: 4G met TP-Link Archer MR600 modem router, TP-Link accesspoint, switch (8), switch (4), Windows 10, 1 Raspberry Wheezy voor energiemeting.

Gigabyte melkfles 1/4 liter met Ubuntu voorzien van Domoticz gecombineerd met10 Shelly's en een paar ESP-tjes.

Link naar bericht
Delen op andere sites

Adeo en TS zijn toch 2 totaal verschillende personen?

Kun je dus niets mee m.i. zolang TS niet meer foto's stuurt over zijn situatie.

3x VU+ met Open Pli of VTI, Gregorians, Big bisat en LCD's

Link naar bericht
Delen op andere sites

Bedankt voor alle reacties.



Op de verdieping weet ik niets wat ook maar op een verdeler lijkt. Die zal er dan wel niet zijn.



Een foto van onderen kan ik morgen bij daglicht maken.



Zoals in de openingspost gezegd, als ik de dop, schroef of zeskant aan de onderkant los  draai komt er water uit.



De radiator in de kamer ernaast zit op dezelfde plek aan de andere kant van de muur. Maar met de regelknop aan de dakzijde, erg onhandig, wie bedenkt zoiets?

Link naar bericht
Delen op andere sites
  • V.I.P.
3 uren geleden, minplus zei:

Adeo en TS zijn toch 2 totaal verschillende personen?

Kun je dus niets mee m.i. zolang TS niet meer foto's stuurt over zijn situatie.



Oops... goed opgelet, had ik niet gezien.
