Lengte coaxkabel naar rotor van invloed?

[Boerenjong]

Hallo,,



Ik had de rotor met schtoel aan het huis zitten met coaxlengte van 10 meter. Wat als ik hem bij mij achter in tuin zet ( met vrij zicht) . Maar dan wordt de coaxlengte 35 - 40 meter.

Is die lengte een groot probleem?



Groet

[Tonskidutch]

neen maar laat de receiver in standby en sluit hem niet elke avond af

[ceesv]

Vermits je een goede kwaliteit koper Coax kabel gebruikt zou alles moeten werken.



Bij een CCS Coax kabel kan de gelijkstroom weerstand te hoog worden waardoor je rotor niet meer goed draait of je LNB niet meer naar Horizontaal schakelt door het spanningsverlies over de kabel.

[kees321]

Ergo, goed coax gebruiken. Maar welke is nog beterderder dan de gangbare, en is dat nodig ?

Ideetje, je kan de langere coax voor de test aan je huidige opstelling hangen, dan weet je alvast of het werkt, voor de verplaatsing.

44 minuten geleden, ceesv zei:

. . . kan de gelijkstroom weerstand te hoog worden waardoor je rotor niet meer goed draait.

Dat kan ik me voorstellen, die motor heeft wat energie nodig, dus wat spanningsval over de kabel, daar zijn vast weer oplossingen voor.

46 minuten geleden, ceesv zei:

. . . je LNB niet meer naar Horizontaal schakelt door het spanningsverlies over de kabel.

Dat lijkt me minder voor de hand liggen, dat zal heel weinig stroom vergen waardoor de spanningsval minimaal zal zijn

[Boerenjong]

Bedankt voor de info, Wat is een goede kwaliteit Coax. Is dat meetbaar?



[Tonskidutch]

Er staan diverse identieke vragen op Sat4all (je moet alleen goed zoeken).

[ceesv]

Gezocht.... Gevonden....

Enzovoort enzovoort

en zovoort



Oja, ook deze nog.



[Sprietje]

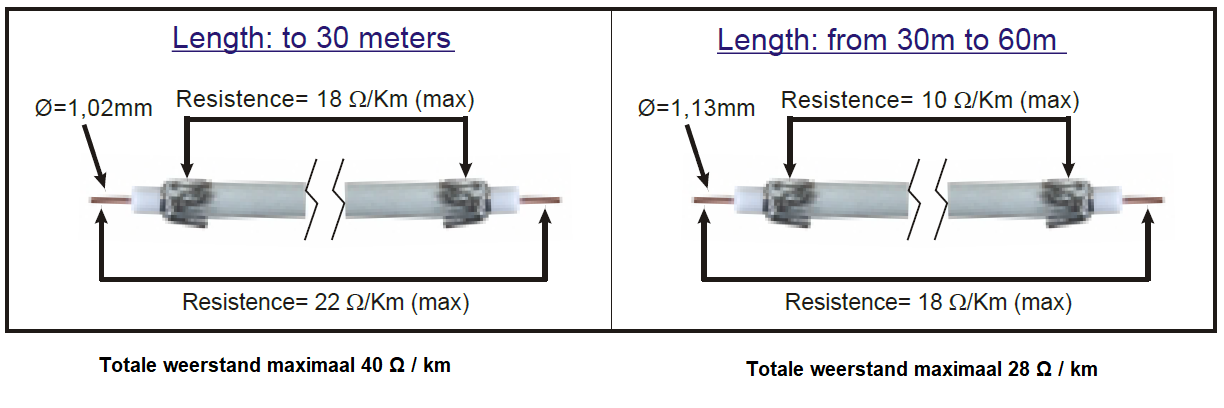

Als de coax langer is dan 30 meter, wordt aanbevolen coax te nemen met een koperen middenader met een diameter van 1,13mm en een koperen vlechtwerk waardoor de maximale elektrische weerstand niet hoger komt dan ongeveer 28 Ohm/km. Kabel die daar aan voldoet is de Hirschmann Koka 9. Gebruik je coax met teveel weerstand, dan zal de rotor moeite hebben om de schotel in zijn uiterste standen terug te draaien, zeker als je bent afgestemd op een verticale transponder zodat er maar 13 volt op de kabel staat. Verder hangt het natuurlijk ook af van het gewicht van de schotel e.d.



KOKA 9 Eca wit productsheet.pdf

[kees321]

De demping van het HF-signaal lijkt mij het meest belangrijk, voor de rotor is er vast een andere oplossing.

Extra kabel, voeding ter plaatse.



Kabel door de grond : stop 'm in een mantelbuis/slang, bv tyleenslang.

[ceesv]

10 minuten geleden, kees321 zei:

De demping van het HF-signaal lijkt mij het meest belangrijk, voor de rotor is er vast een andere oplossing.

Extra kabel, voeding ter plaatse.

Juist hf is geen probleem, de lnb heeft juist hiervoor voldoende mf versterking.



Een externe voedingsspanning aanleggen is veel omslachtiger, gewoon goede kabel gebruiken, dan blijft alles standaard plug en play.

[stevenvc19]

3 uren geleden, Tonskidutch zei:

neen maar laat de receiver in standby en sluit hem niet elke avond af

Welk voordeel/nadeel heeft dit met een langere kabel?

[Tonskidutch]

@stevenvc19

Als je telkens veel vraagt van je receiver mbt opstarten en dus spanning op de rotor en LNB zetten gaat je voeding eerder stuk.

[Boerenjong]

Op 1-3-2022 om 13:36, Sprietje zei:

Als de coax langer is dan 30 meter, wordt aanbevolen coax te nemen met een koperen middenader met een diameter van 1,13mm en een koperen vlechtwerk waardoor de maximale elektrische weerstand niet hoger komt dan ongeveer 28 Ohm/km. Kabel die daar aan voldoet is de Hirschmann Koka 9. Gebruik je coax met teveel weerstand, dan zal de rotor moeite hebben om de schotel in zijn uiterste standen terug te draaien, zeker als je bent afgestemd op een verticale transponder zodat er maar 13 volt op de kabel staat. Verder hangt het natuurlijk ook af van het gewicht van de schotel e.d.



KOKA 9 Eca wit productsheet.pdf 1.01 MB · 3 downloads

Is bovenstaande kabel (Hirschmann Koka 9 ) wel geschikt voor buiten. Hij moet toch naar rotor lopen?



[Sprietje]

Zie specificatie:
Sheath: White PVC UV resistant



Gebruik je liever zwarte coax, dan is de Hischmann KOKA 799 Eca/100 m black een alternatief. Deze heeft een elektrische weersstand van 33 Ohm per km. Dit is hoger dan bij de Koka 9 Eca omdat de buitenmantel een bedekkingsgraad (coverage) van 60% heeft terwijl de Koka 8 Eca een bedekkingsgraad heeft van 80%, meer koperdraadjes dus en daardoor minder weerstand.
Zie specificatie.

Is in Nederland per meter te koop voor €0,99.





KOKA 799 Eca 100 m black productsheet v17.1.pdf

3 maart 2022 aangepast door Sprietje

[Sprietje]

Zou je een andere goed gekwalificeerde coaxkabel nemen, bijv. de Belden H125 alu, dan is de totale elektrische weerstand 50 Ohm/1000ft, dat is 166 Ohm/km

Belden H 125 00 alu.pdf

Dan een Belden met een koperen vlechtmantel, de H125CU heeft een elektrische weerstand van 41 Ohm/km, ook al veel te hoog voor een lange kabel met rotor.

Belden H125 coax PVC zwart 100 mtr specsheet.pdf





3 maart 2022 aangepast door Sprietje
