Wouw, mooie foto. Hier kan ik wat mee om de schuinstanden dan de antennes te bepalen en dan te kijken voor welke satellieten deze nu eigenlijk gemaakt zijn.

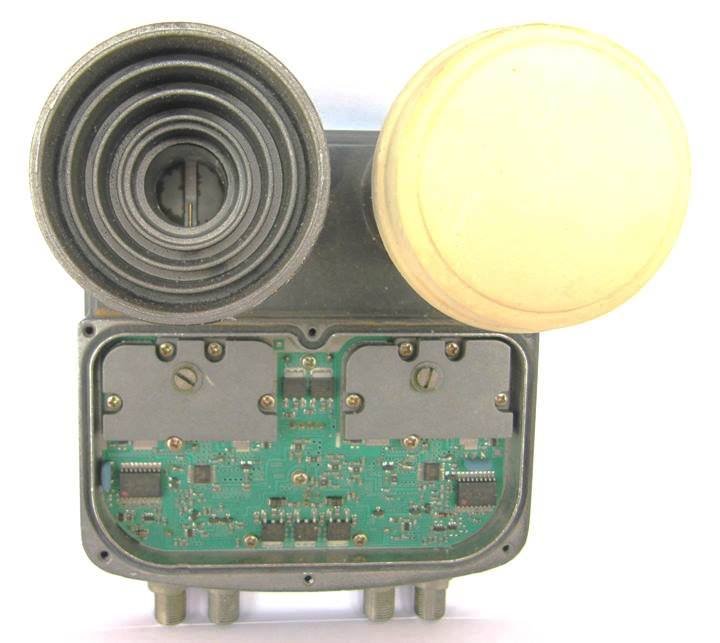

Het verbaast me wel dat dit een monoblock is waar alleen de horizontale antennes te zien zijn. Meestal zijn dat de verticale antennes, zie bijlage.

Maximum MBQS-24 universal monoblock kl.jpg

Link naar reactie
Delen op andere sites

van achter  staat links 19.2E/C midden 16E/A rechts 13E/B op de feedhorns.

Voor een Gilbertini 65 en een Rian 68 erken deze goed voor de Astra's.

Deze lnb zit op mijn vacantieschotel (Gilbertini 65). In nederland zijn de 3 astra's goed te ontvangen.

Link naar reactie
Delen op andere sites

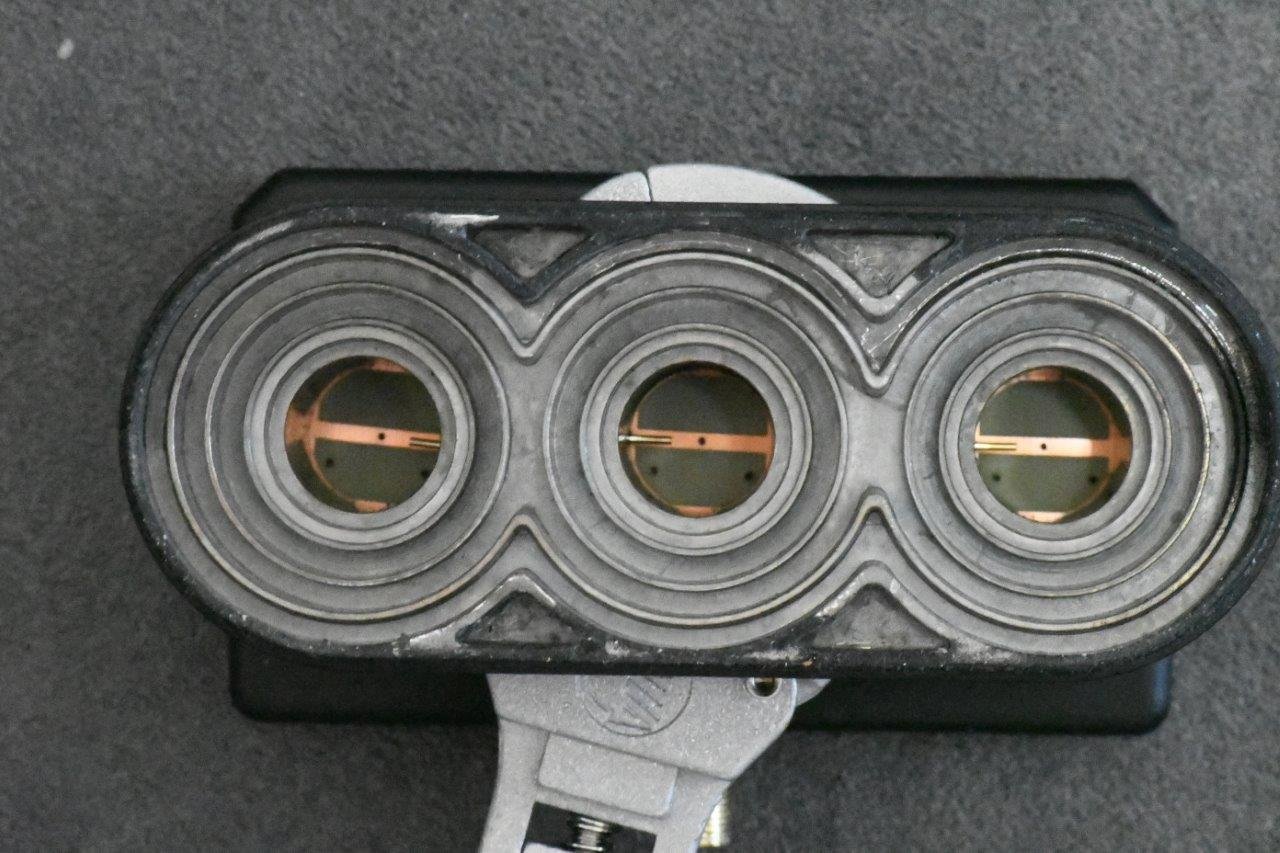

PemiumX PXMB-TR triple-lnb



Laten we eens veronderstellen dat deze triple-lnb ontwikkeld is voor Duitsland om de 13-16-19,2 te ontvangen en neem daar Göttingen voor als redelijk centrum van Duitsland. 51.537 , 9.857
Dan moet deze triple-lnb -4,8° schuin staan.
In Göttingen moet de skew voor de 13e op +1,1° staan
In Göttingen moet de skew voor de 16e op -1,3° staan
In Göttingen moet de skew voor de 19,2e op +0,2 ° staan
En hoe schuin komen de antennes nu in deze triple-lnb te staan?
Gemeten schuintes t.o.v. het block:
13e -5,3°
16e -2,3°
19,2e -0,7°
Schuinte van de antennes bij een schuinstand van de lnb van -4,8°
13e = -4,8 +5,3 = +0,5°
16e = -4,8 +2,3 = -2,5°
19,2e = -4,8 +0,7 = -4,1°
conclusie: de skew afwijkingen voor de 13e en 16e zijn klein, de skew afwijking voor de Astra 19,2 is 4,3°.



Laten we nu eens kijken als deze triple-lnb gebruikt wordt voor de ontvangst van de Astra 19,2 - 23,5 - 28,2.
In Göttingen moet de triple-lnb -10.5° schuin staan.
In Göttingen moet de skew voor de 19,2e op +0,2° staan
In Göttingen moet de skew voor de 23,5e op -3,1° staan
In Göttingen moet de skew voor de 28,2e op -6,5° staan
Gemeten schuintes t.o.v. het block:
19,2e -5,3°
23,5e -2,3°
28,2e -0,7°
Schuinte van de antennes bij een schuinstand van de triple-lnb van -10,5°
19,2e = -10,5 +5,3 = -5,2°
23,5e = -10,5 +2,3 = -8,2°
28,2e = -10,5 +0,7 = -9,8°
Conclusie: de skew-afwijking van de antennes is behoorlijk.
voor de 19,2e is 5,0°
voor de 23,5e is 5,1°
voor de 28,2e is 3,3°



Hoewel dus blijkt dat deze triple-lnb het beste past voor de ontvangst van de 13 - 16 - 19,2 oost, is hij natuurlijk ook te gebruiken voor de Astra 19,2 - 23,5 - 28,2.  Wel heb je een andere schotelmaat nodig. Voor de Astra 19,2 - 23,5 en 28,2 een schotel van 60cm breed en voor de ontvangst van de 13 - 16 - 19,2 een schotel van 85cm breed.

Ik heb de schuinte van de antennes niet gemeten aan de hand van de antennes zelf (de korte metalen pennetjes) maar op de bedrukte reflector op de printplaat. Deze reflectors maken deel uit van de printplaat, de stand van de antennes kan door de montage op de printplaat iets afwijken. Het verschil is in dit geval echter erg klein. Dat is soms wel anders.

Verder moet ik nog wel de opmerking maken dat het niet uit maakt waar je deze triple-lnb in Europa gebruikt voor wat betreft de schuinte van de antennes. De schuinte van de triple-lnb zal veranderen maar de skew (schuinte) van de antennes zal even veel veranderen.


Laten we als voorbeeld Utrecht nemen voor de Astra 19,2 - 23,5 - 28,2.
De triple-lnb moet dan 13,7° schuin staan.
De skew-waardes voor de antennes moet zijn:
Astra 19,2 op -3,2
Astra 23,5 op -6,3
Astra 28,2 op -9,5
De antennes komen dan als volgt te staan:
voor de Astra 19,2 op 13,7 - 5,3 = -8,4°
voor de Astra 23,5 op 13,7 - 2,3 = -11,4°
voor de Astra 28,2 op 13,7 - 0,7 = -13°
De skew-afwijking is dan:
voor de Astra 19,2e 5,2°
voor de Astra 23,5e 5,1°
voor de Astra 28,2e 3,5°
verschillen van een paar tiende graad zijn afrondingsverschillen.



Link naar reactie
Delen op andere sites

  • 4 weken later...

Hoi dag tjof

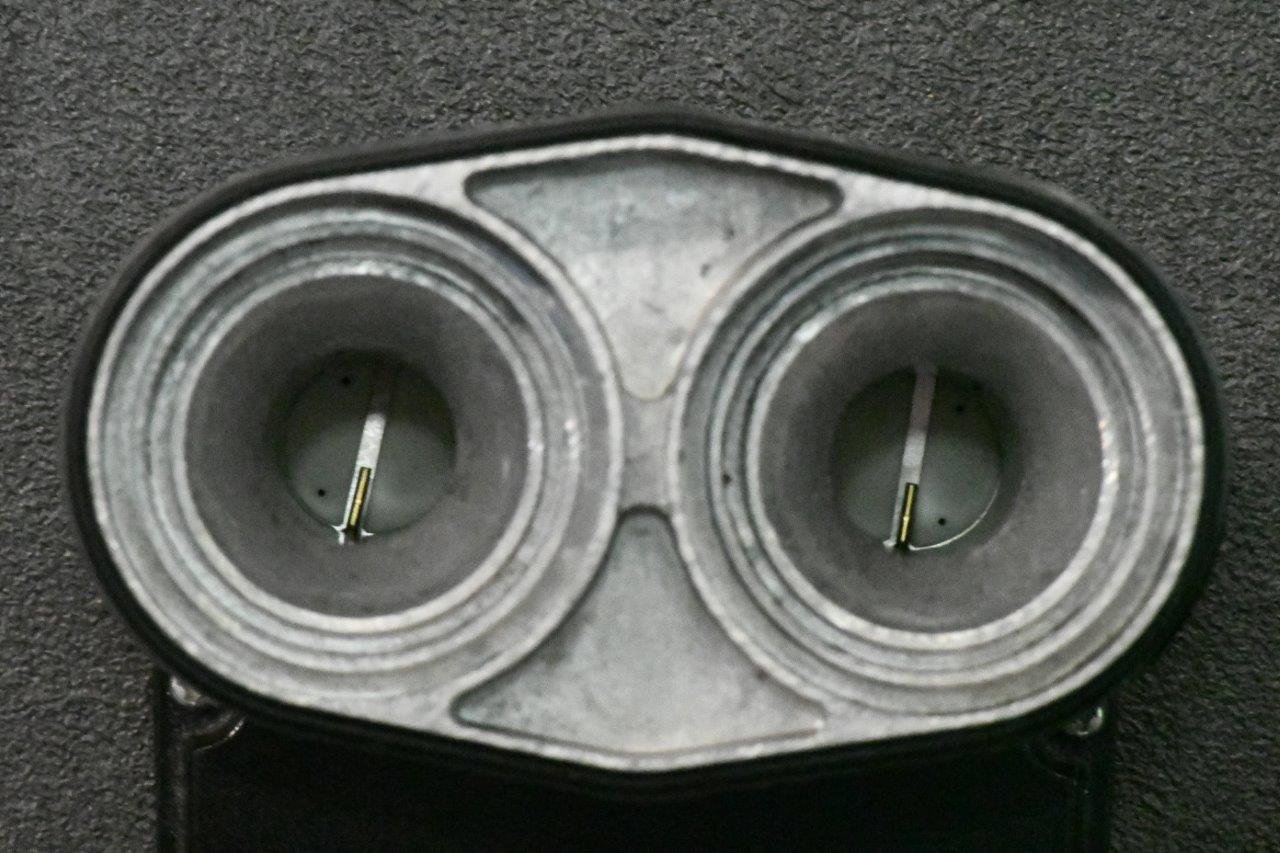

Bedankt voor de foto. Het gaat om een duo-lnb voor de ontvangst van de Astra 19,2 en 23,5. Ik zal vanavond een uitrekenen of de antennes in de juiste richting staan voor de ontvangst van de Astra 19,2 en 23,5. Dan zal ik er morgen verslag van doen. Zo op het eerste gezicht klopt het helemaal. Maar ja, van Inverto kun je eigenlijk ook niet anders verwachten.



Link naar reactie
Delen op andere sites

Ik heb het nagerekend en de stand van de antennes klopt prima. De antenne van de Astra 19,2 staat 11° schuin in het block en de antenne van de Astra 23,5 staat 8° schuin, een onderling verschil van 3° wat precies ook het skew verschil moet zijn tussen de 2 satellieten. Uiteindelijk wijken beide antennes 0,8° af van wat het moet zijn wat te verwaarlozen is. Dat is bij andere merken vaak wel anders.



Link naar reactie
Delen op andere sites

  • 4 maanden later...

Ik ga dit draadje dan maar gebruiken ivm mijn Triple QUAD LNB & Triax 64 test !!

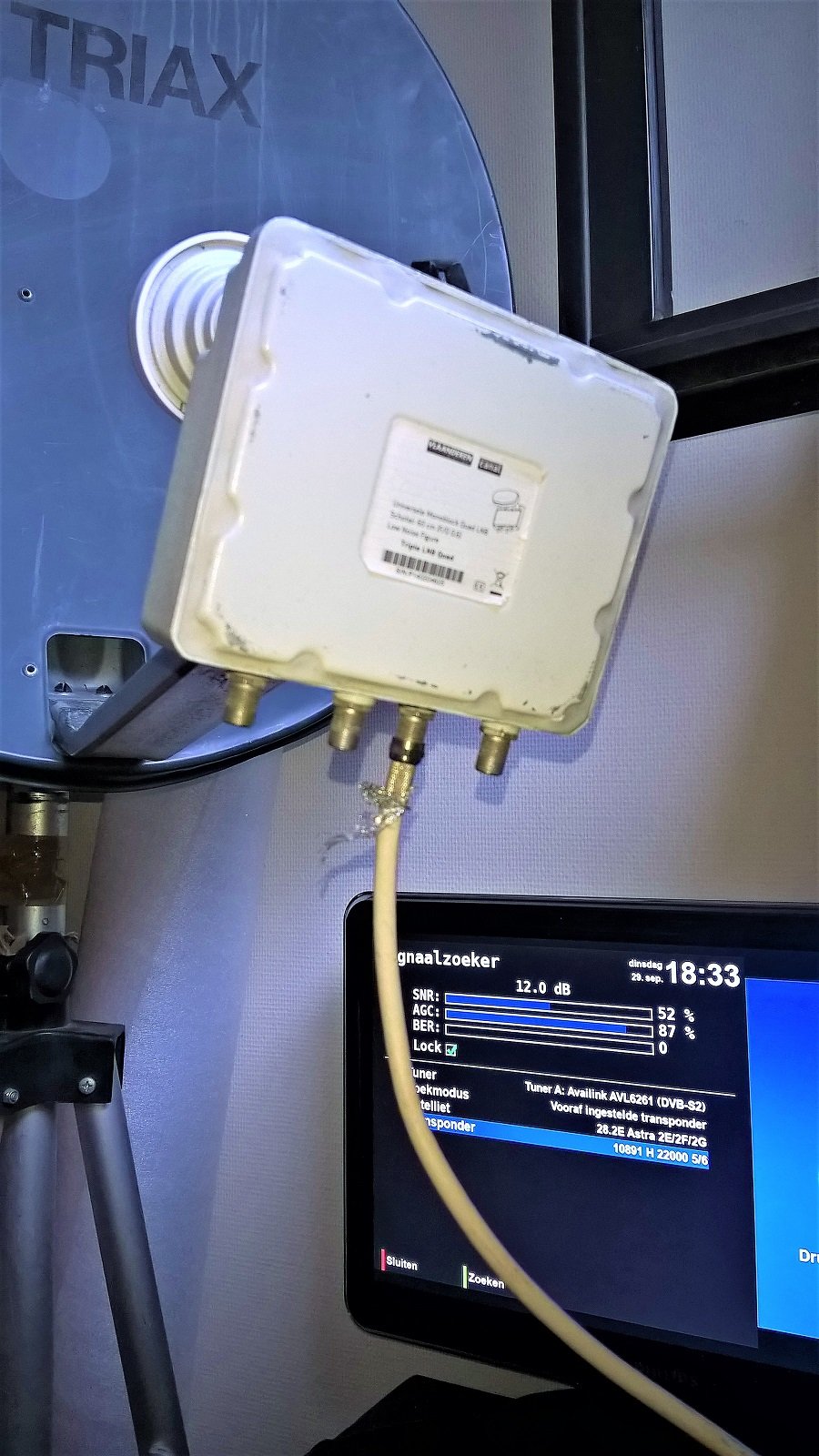

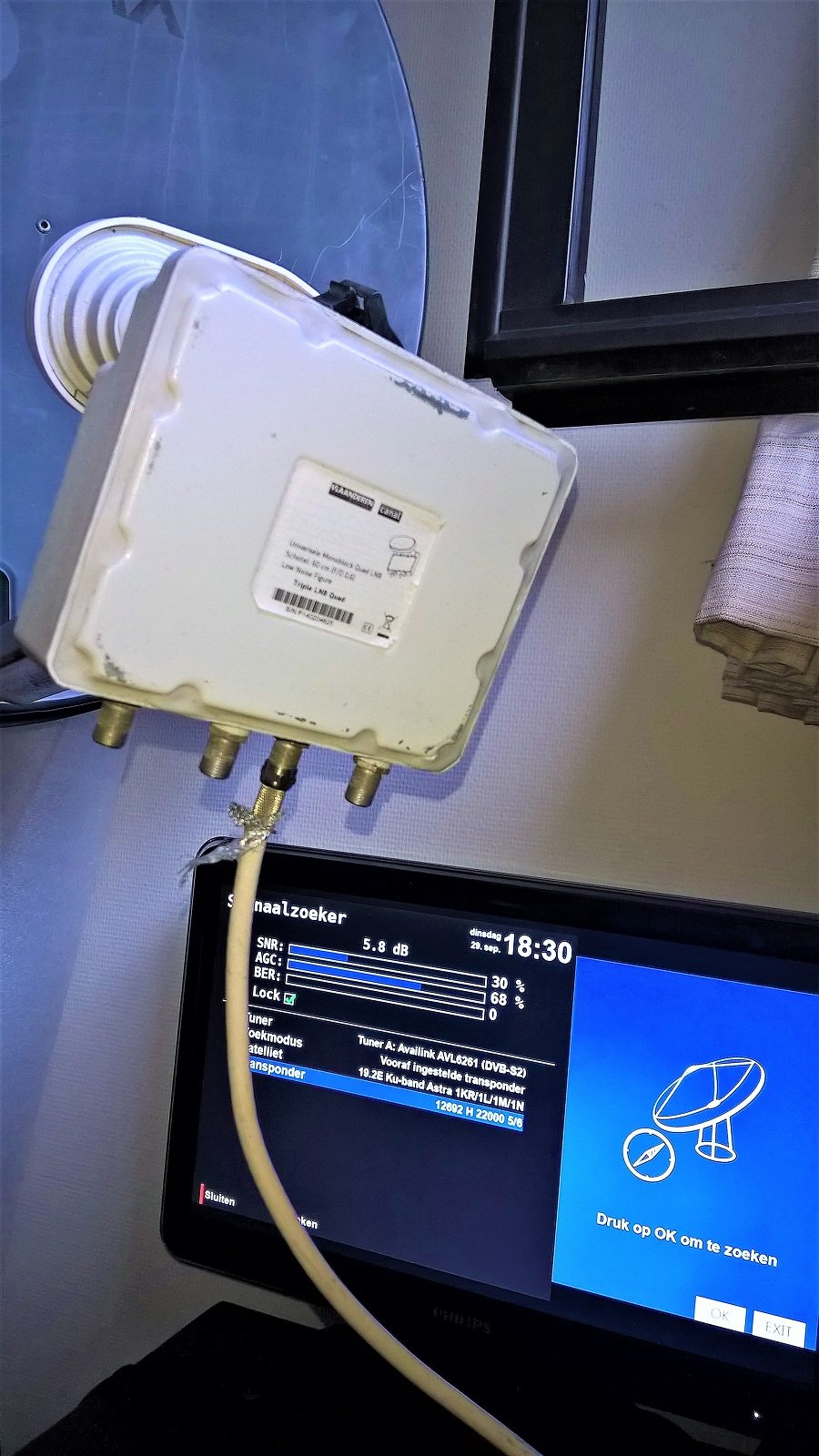

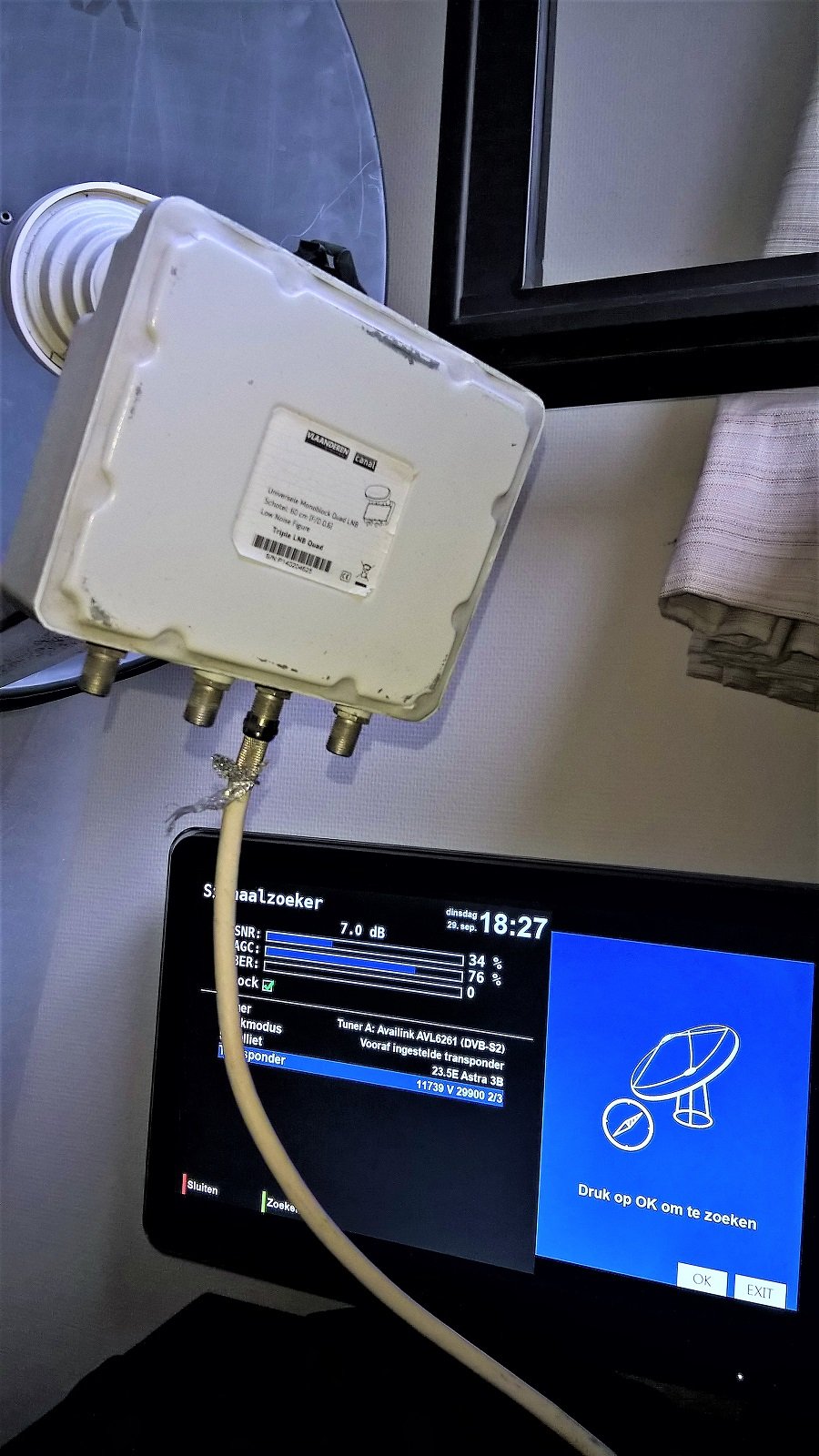

Daarstraks binnen , met open raam getest , nog niet optimaal ,

een sneltest , met per satelliet slechts 1 frequentie:









C o o kie M o nster

C U L'8'R WEIRDOGAToRS



I was born once , as an invasion of the bodysnatchers ,

but the doctor did get a brain-attack !! my name:



breedbandwurger 1967



casa CM: FTA DVB-S & FTA DVB-S2

Link naar reactie
Delen op andere sites

altijd lastig zo'n gladde verloop ring van 23 naar 40 mm , er zijn er ook met een kraag of nokjes in het midden zodat hij niet in de klem kan verschuiven

Het verschil tussen theorie en praktijk is mijn uitdaging .
Octagon SF8008 4K   Edision Primo IP S2  Dr.HD F16

1.8 m ChannelMaster Offset in tuin 53º E - 45º W Jaeger SMR 1224 Usals met 5 Lnb wisselaar 2x Ka - Ku - C band Lin / Circ

1.2 m Echostar Offset  aan schuur  53º E    34.5 W   Twoteck Twinrotor met 3 Lnb wisselaar Ku - Ku low - Ka

Link naar reactie
Delen op andere sites

2 uren geleden, trust zei:

altijd lastig zo'n gladde verloop ring van 23 naar 40 mm , er zijn er ook met een kraag of nokjes in het midden zodat hij niet in de klem kan verschuiven

Klopt , ik ga straks in de late namiddag het boeltje herinstalleren ,

de LNB-klem er deftig proberen op te krijgen , ik had die er raprap opgezet !!

't Is wel wat wringen geblazen , of geduld hebben 😉

Ik zal straks dan ook aparte foto's maken van de LNB & klem !!

Testen = Leuke bezigheid 🙂



aangepast door cookie monster

C o o kie M o nster

C U L'8'R WEIRDOGAToRS



I was born once , as an invasion of the bodysnatchers ,

but the doctor did get a brain-attack !! my name:



breedbandwurger 1967



casa CM: FTA DVB-S & FTA DVB-S2

Link naar reactie
Delen op andere sites

3 uren geleden, Sprietje zei:

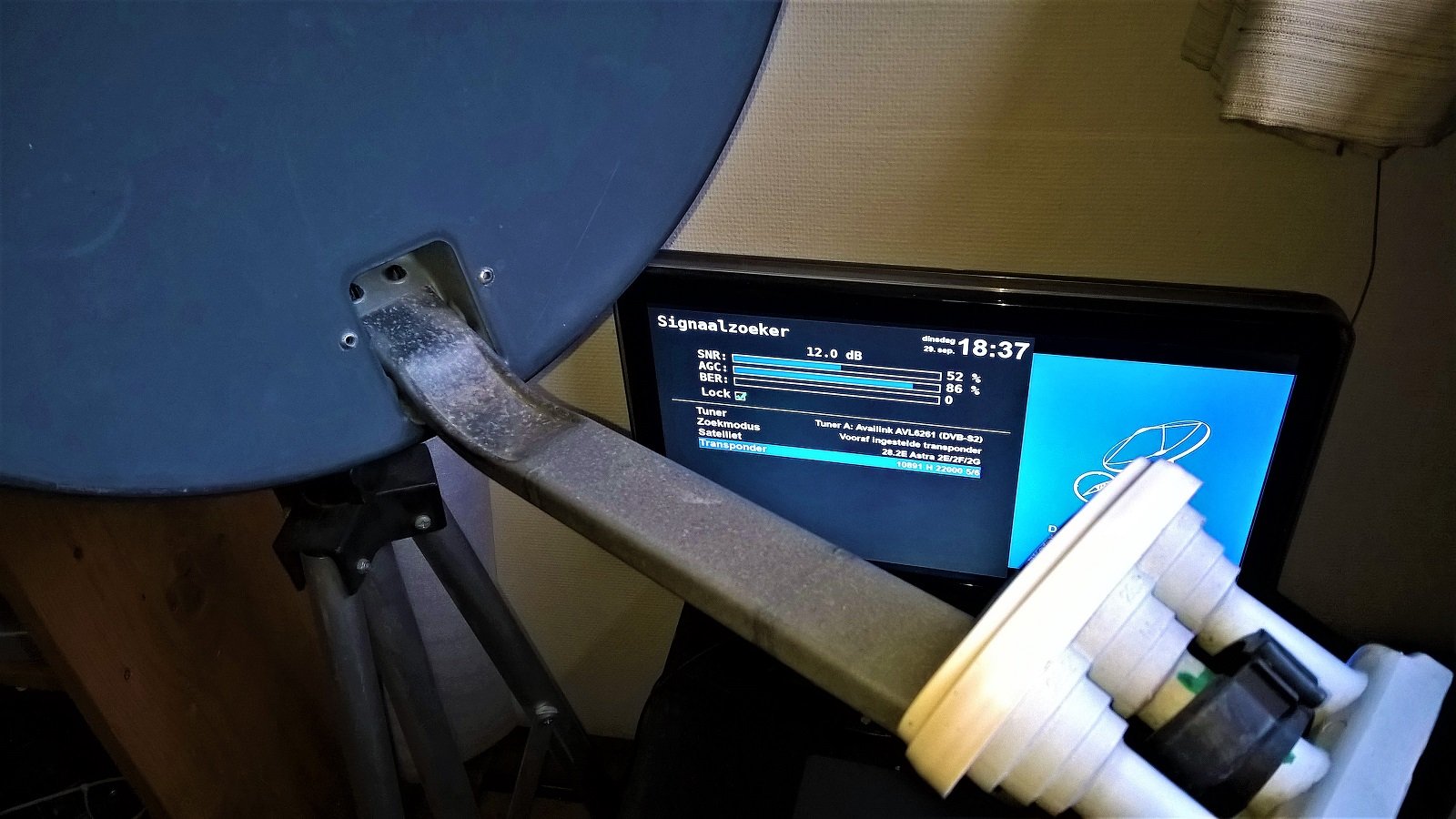

En staat de lnb niet te laag op de schotel gericht? Op de laatste foto lijkt het dat de golfpijpjes verder omlaag zijn gericht dan de lnb-houder zelf.

Klopt , ik heb het boeltje er gewoon raprap opgezet !! 😉

Ik zie de cijfers of streepjes op de schotelhouder zelfs geheel niet !!

Als satfinder gebruik ik de SAB Titan 1 HD 3606 , met ingebouwde bieper

+ een single LNB , alhoewel , met de triple gaat dit ook !!

De 2 buitenste LNB's afdekken met een doekje of zilverpapier + diseqc op 2 !!

BTW: Da' gebiiiieeeeeeeep van die Titan , om zot van te worden !! 😭

Eigenlijk kan ik de schotel bij mij zelfs zowat blindelings zetten , da's verrekkes handig 🙂

aangepast door cookie monster

C o o kie M o nster

C U L'8'R WEIRDOGAToRS



I was born once , as an invasion of the bodysnatchers ,

but the doctor did get a brain-attack !! my name:



breedbandwurger 1967



casa CM: FTA DVB-S & FTA DVB-S2

Link naar reactie
Delen op andere sites

Maak een account aan of log in om te reageren

Je moet een lid zijn om een reactie te kunnen achterlaten

Account aanmaken

Registreer voor een nieuwe account in onze community. Het is erg gemakkelijk!

Registreer een nieuwe account

Inloggen

Heb je reeds een account? Log hier in.

Nu inloggen
