zelfbouw Active Beolab 4000 speakers aansluiten op lsp uitgang versterker

[trust]

Zoals er staat , ik wil Active Beolab 4000 speakers aansluiten op lsp uitgang versterker er is geen preamp uitgang aanwezig .

Dit moet op meerdere locaties aangesloten worden , ook in het buitenland door leken , dus plug and play .

Mijn idee is om interface kastjes te maken . Er liggen BEO snoeren met 8 pol. din pluggen .

In elke plug 4 aders : massa , L , R en een draad waar volgens de BEO specs > 2,5volt op moet om de 220 v van de boxen in te schakelen .

Uit een test met een 1,5 volt batt. bleek dat het daarmee ook ging de stroomopname is minimaal . 0.035 mA

Het max. signaal voor de boxen is 125 mV , dat is wel te realiseren d.m.v. een weerstandsnetwerkje .

Ik zoek naar een detectie methode om uit het aangeboden luidspreker signaal die stuurspanning in te kunnen schakelen .

Iemand een idee ?

[ceesv]

Trust, googel eens op vox schakeling

Daar staan een aantal schema's die de aanwezigheid van audio dedecteren.

Door de rc tijd groter te maken kan je de afvaltijd vertragen.



Vox schakelingen worden gebruikt om zonder knop mobilofoons op spraak op zenden te schakelen.

[Beobuddy]

Daar is in principe de tulp aansluiting voor bedacht op de BL4000. Een verzwakker op de uitgang en het schakelaartje op "line", maakt dat de BL4000 zelf naar het aangeboden signaal kijkt en in en uitschakelt.

Maar het is zeker dat je aan de powerlinkkabels vast zit dat je die wilt gebruiken en een soort van kastje wilt realiseren?

Heeft de versterker toevallig een trigger uitgang? Die kun je gebruiken om de Beolab's in en uit te schakelen.

[trust]

@ Ceesv , een zoektocht op VOX schakeling levert een hoop leesvoer , ga ik eens rustig bekijken , bedankt !

@ Beobuddy , line heb ik ook al geprobeerd maar dan blijft ook na het uitschakelen van de versterker , de box actief , het lampje blijft groen (of ik heb niet lang genoeg gewacht ?)

Helaas heeft de versterker geen trigger uitgang .

Ook kan het voorkomen dat men in sommige gevallen de boxen op een TV wil aansluiten en dan is er misschien een mogelijkheid vis de scart een triggerspanning te halen .

[Beobuddy]

Ik weet niet of je er wat aan hebt.

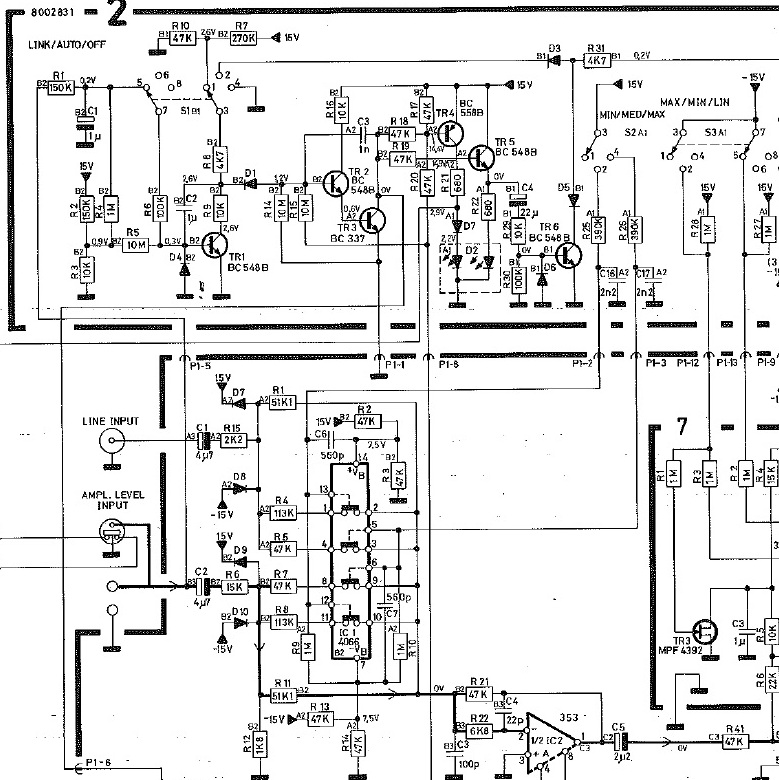

Maar bij de Penta, die heeft ook een versterker ingang, kun je hier onder zien hoe zij het signaal verzwakken.

Na R6 wordt R11 wel of niet parallel geschakeld met R7 of R8. Afhankelijk van de gevoeligheidsschakelaar (Min/Med/Max)



Wellicht helpt het om een weerstand parallel over de uitgang te zetten? Daarmee "onderdruk" je eventueel stoorsignaal als de versterker uit staat?

Na een minuut of 2-3 zou de beolab uit moeten vallen.





[trust]

Verzwakken van het signaal is geen punt , daar ben ik al uit .

Ga ik nog eens die Line optie proberen en langer wachten .

[trust]

Hoe simpel kan het zijn , weerstand van 2k2 in lijn en 150 ohm naar massa , line aansluiting in de box gebruikt en switch op LINE .

Versterker AAN , box AAN , versterker UIT , 2 min later box UIT .

Dat word dus verloop setjes maken van 8 pol fem din , naar tulp



Iedereen bedankt voor het meedenken .
