Zoals je zelf al schreef kan.26 is het zwakst,overigens als de ant daarop afgesteld is zijn adere kan. dan bijv.50% dan zou ik hem zo laten staan ,daar het bij DVB-T geheel niet nodig is om 93% signal te hebben ,regen heft weinig invloed op het signal ,dus veel reserve heb je niet nodig ,40% signal met 100% kwalitijt is ook goed ,voor het beeld maakt het niks uit..

Link naar reactie
Delen op andere sites


Over schakelaar tussen meerdere antennes:



Ik herinner me een topic waarin iemand een diseqc switch had omgebouwd tot een op afstand schakelbare A/B/C/D-schakelaar; schakelbaar met 4+1 draadjes (oude LAN-kabel) vanuit de huiskamer. Was niet heel ingewikkeld, en werkte perfect.



Vond ik destijds erg leuk om te lezen.

Zou moeten zoeken om het te vinden (en te kijken of mijn geheugen nog klopt, met wat hij/zij gedaan had ;) !).



Groet, A33

Tip: Als je reageert op een post, geef dan altijd een citaat van de (gehele) post waar je op reageert. Sommige leden kunnen namelijk hun oorspronkelijke posts achteraf nog wijzigen, en wel veel langer dan de sinds jaar en dag in de huisregels (voor alle leden) vermelde periode van 30 minuten. Dat dat inbreuk doet aan de continuïteit van de foruminhoud, en een ongelijk speelveld creëert, wordt kennelijk (helaas) niet belangrijk geacht.







Link naar reactie
Delen op andere sites

Ja, gevonden ( Switching antennas automatically, using modified DiSEqC hardware ). Het was de Frankenswitch v3 van ene @mlord.



Google op: Frankenswitch Diseqc         en je vindt twee hits van engelstalige forums, waar het vrij uitgebreid besproken wordt.



Hij nam een 4/1 switch, haalde het control-ic eruit en ook de bidirectionele diseqc onderdelen; nog een paar andere wijzigingetjes, en met 5 of 12 volt en een vierstandenschakelaar (op afstand) schakelde hij antennes vlak bij de antennes zelf.

Je diseqc schakelaar moet dan wel met PIN-diodes werken, maar dat doen de meesten denk ik?



De automatische aansturing van de switch, waar ook nog over gesproken wordt, gaat vervolgens boven mijn pet. Maar om de diseqc-switch hiervoor te gebruiken vind ik briljant gevonden....! :)



groet, A33

Tip: Als je reageert op een post, geef dan altijd een citaat van de (gehele) post waar je op reageert. Sommige leden kunnen namelijk hun oorspronkelijke posts achteraf nog wijzigen, en wel veel langer dan de sinds jaar en dag in de huisregels (voor alle leden) vermelde periode van 30 minuten. Dat dat inbreuk doet aan de continuïteit van de foruminhoud, en een ongelijk speelveld creëert, wordt kennelijk (helaas) niet belangrijk geacht.







Link naar reactie
Delen op andere sites

  • 1 jaar later...

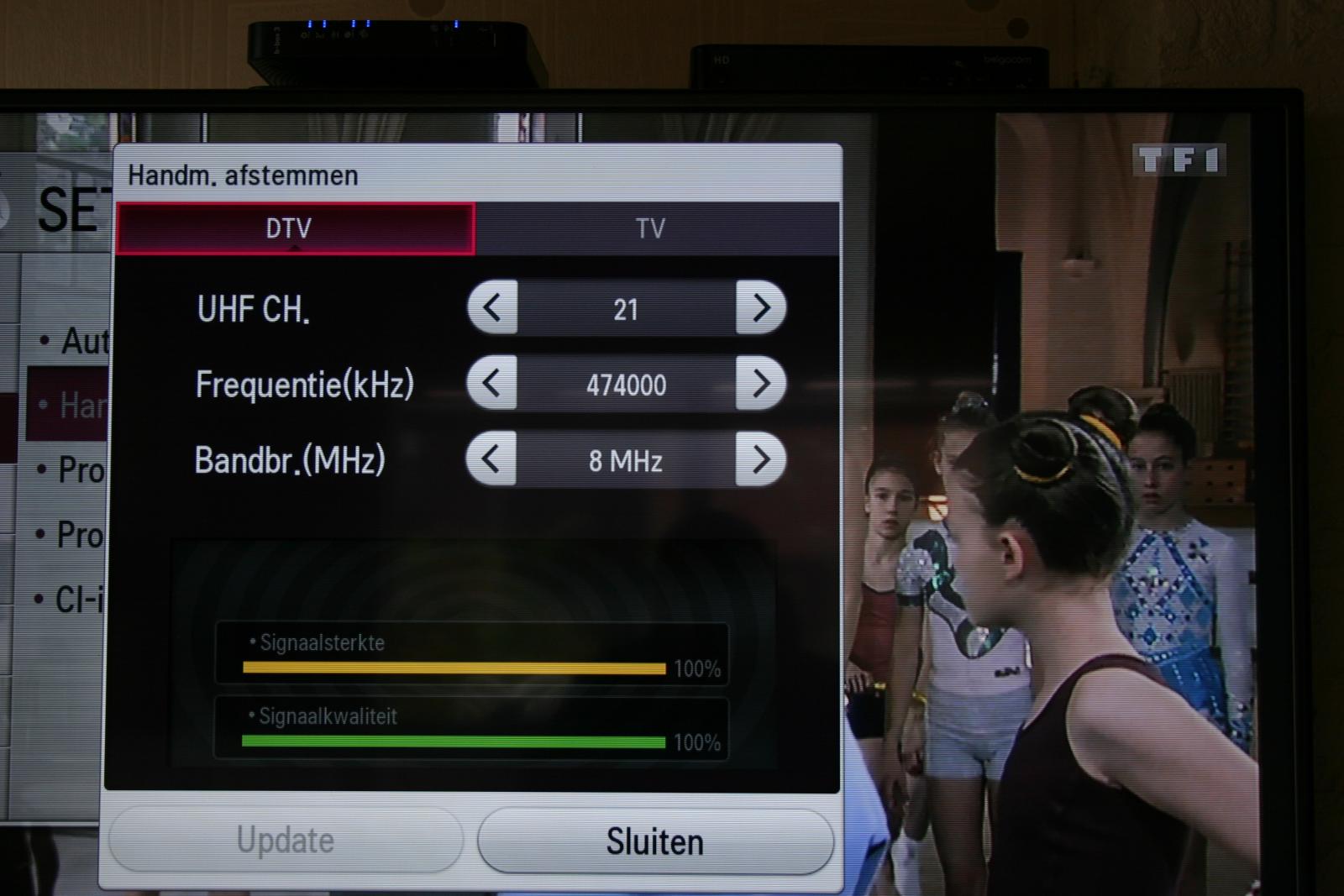

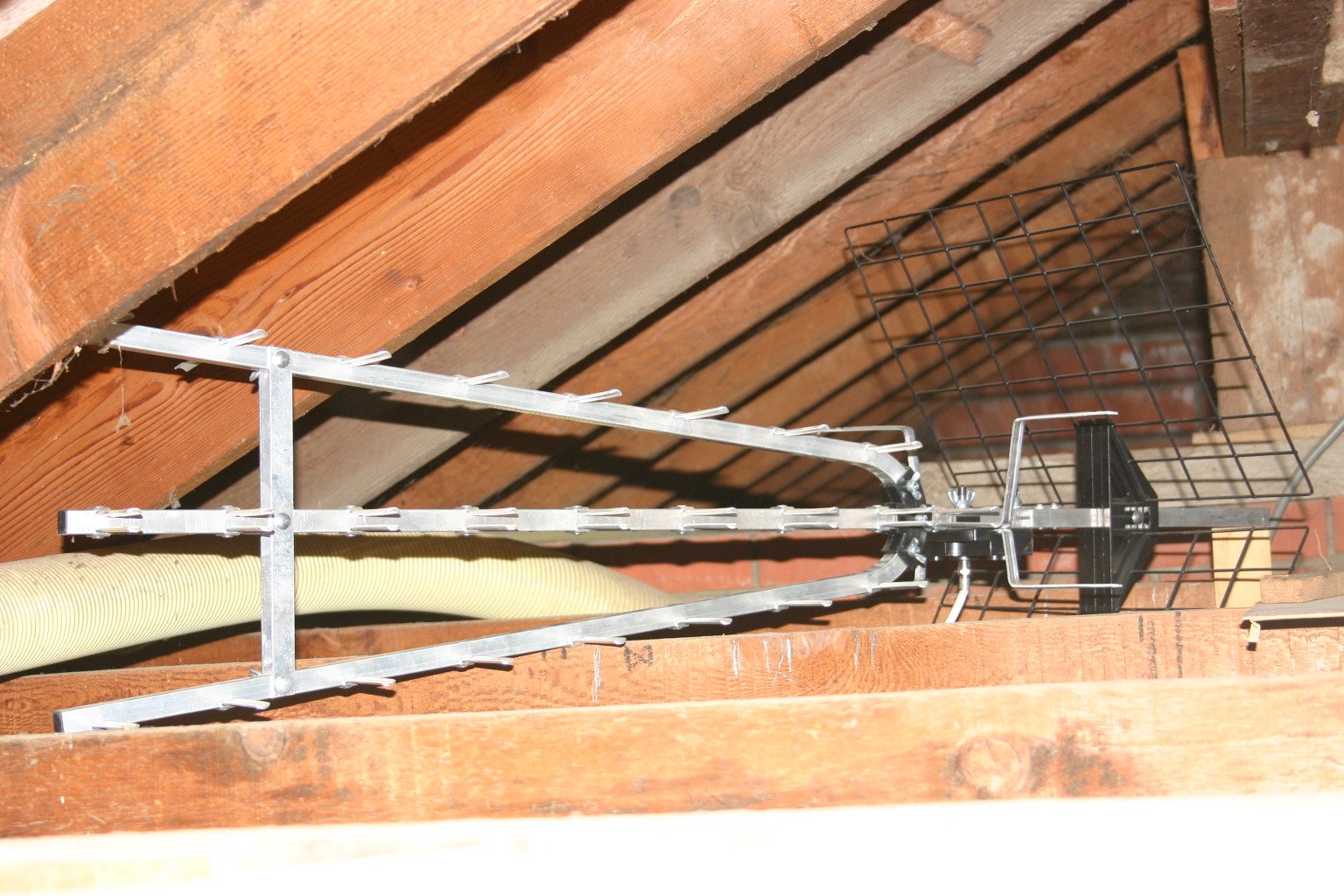

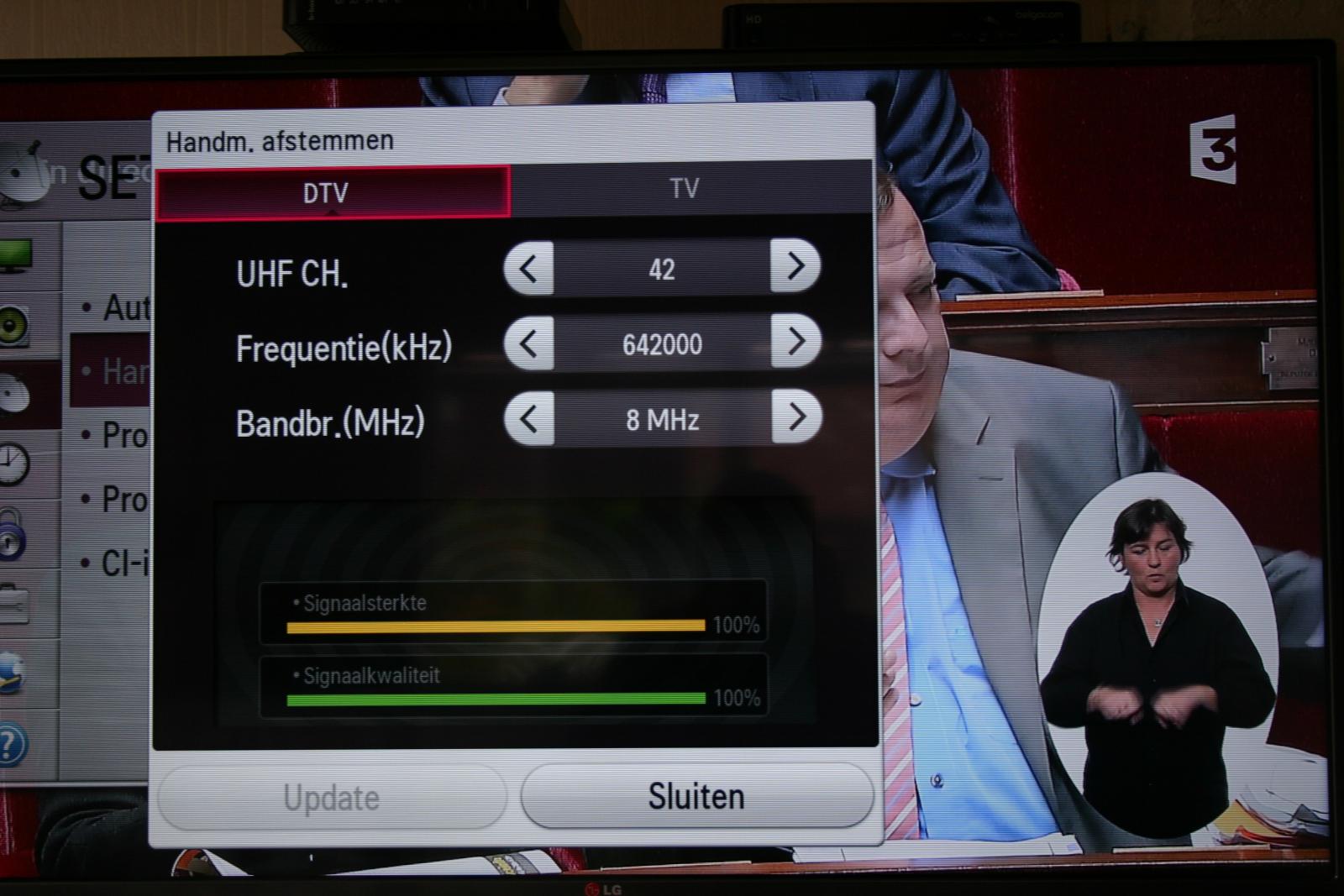

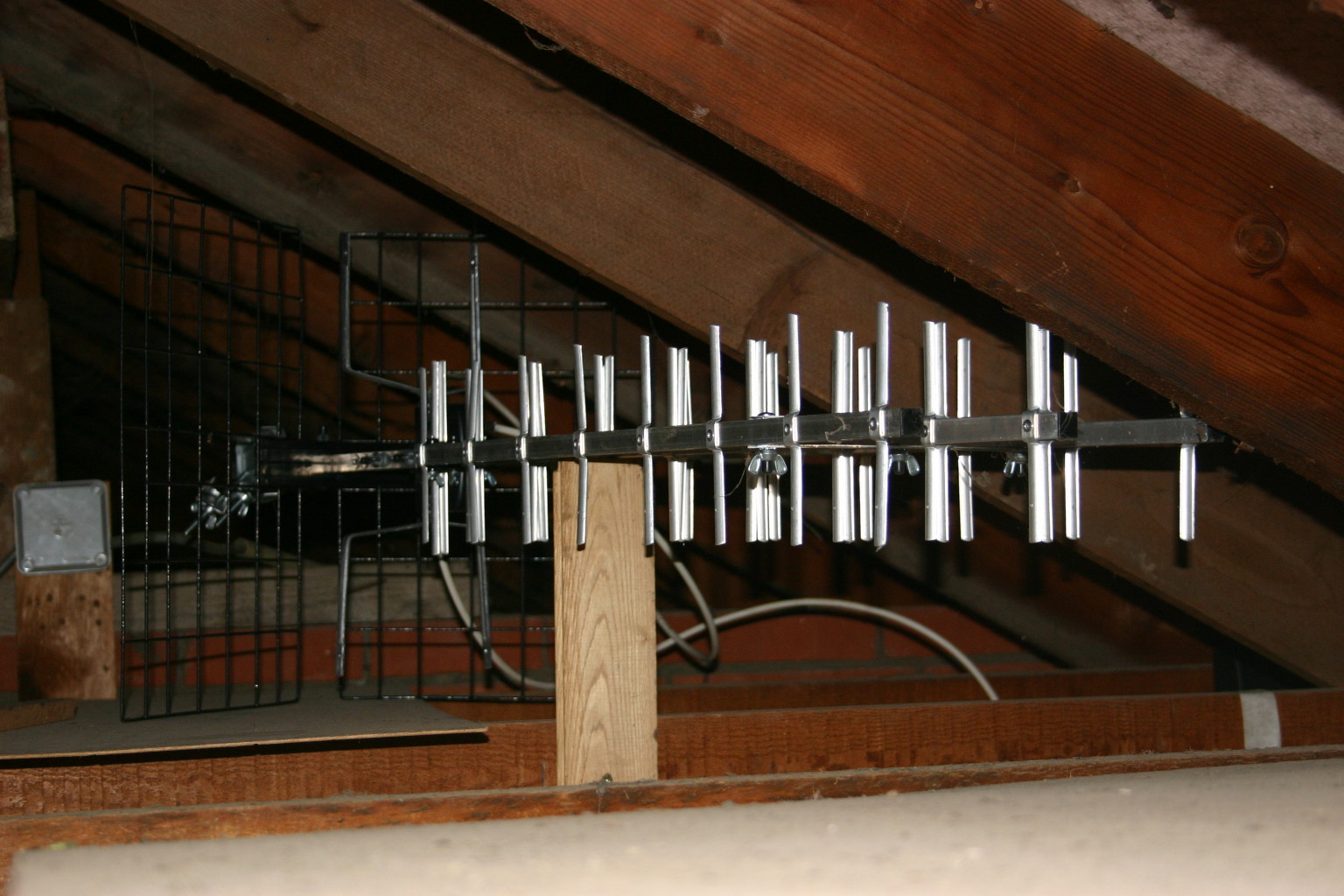

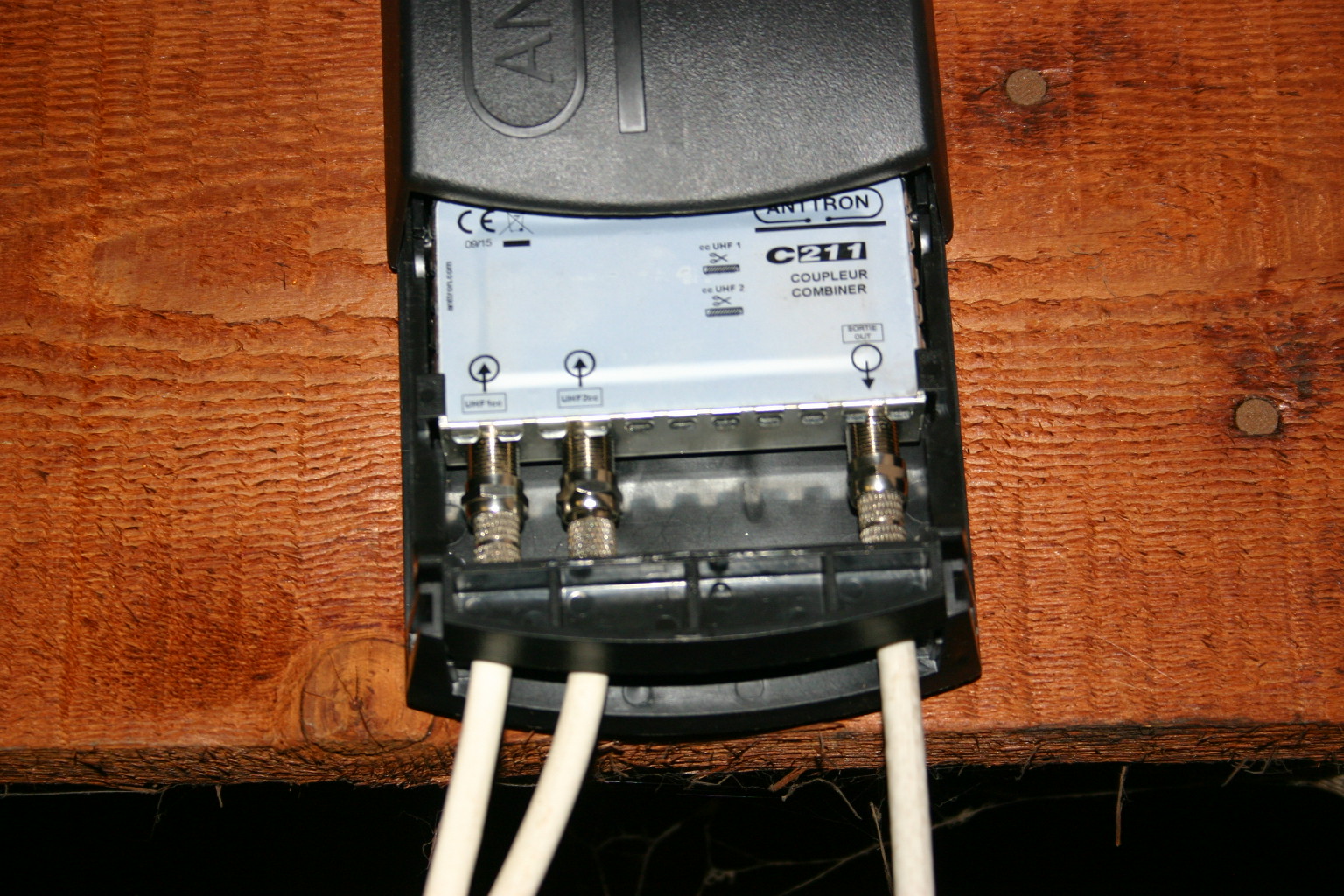

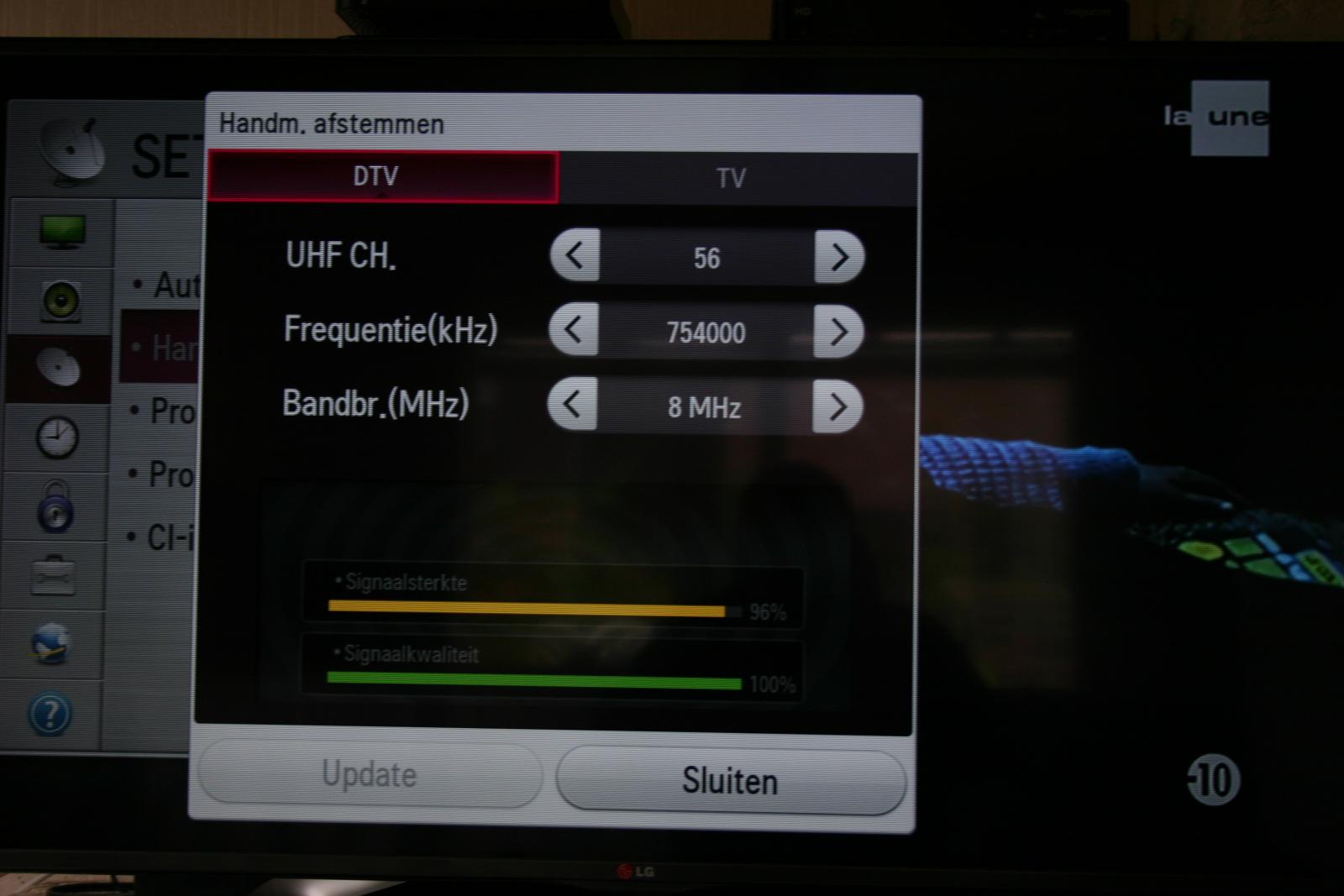

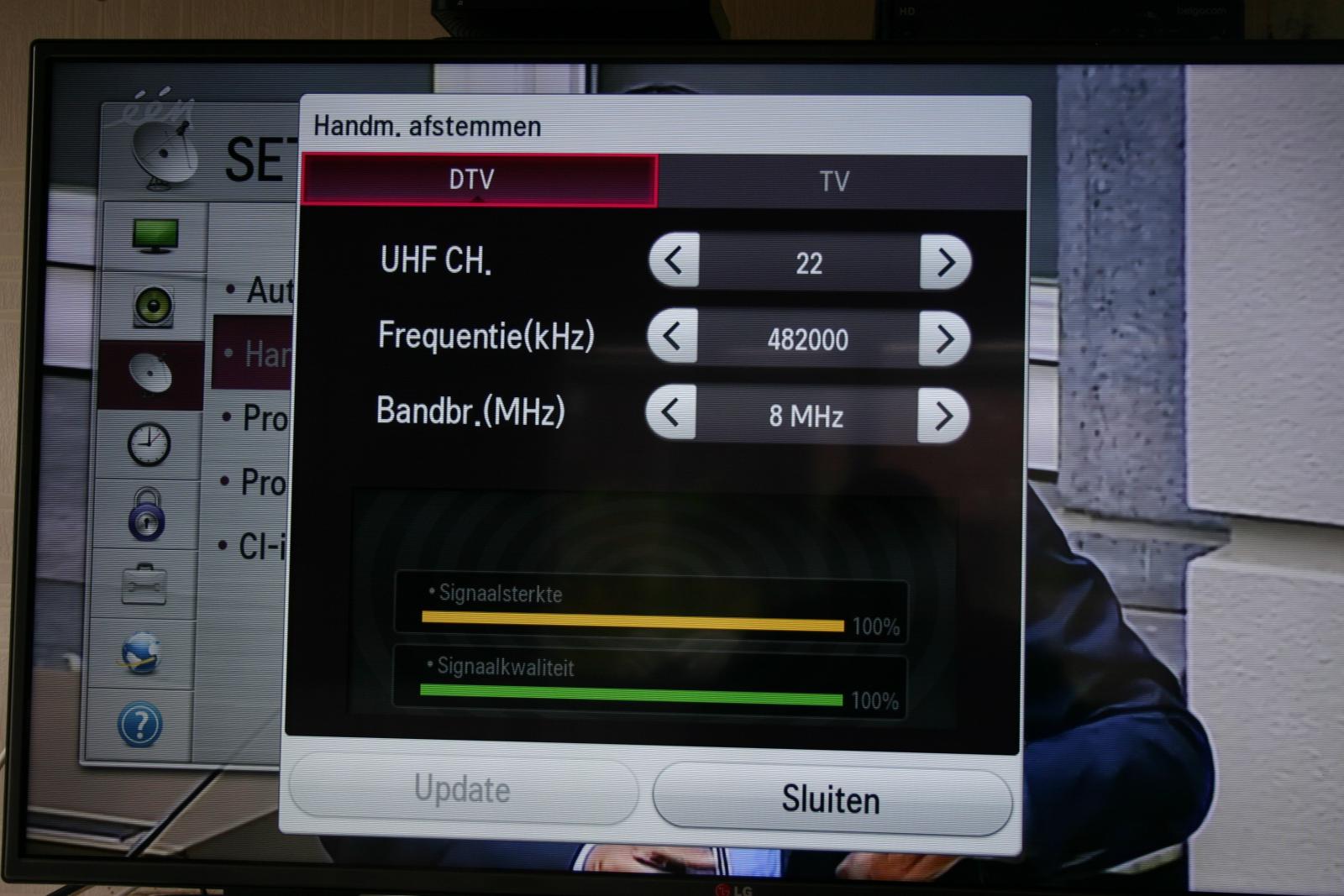

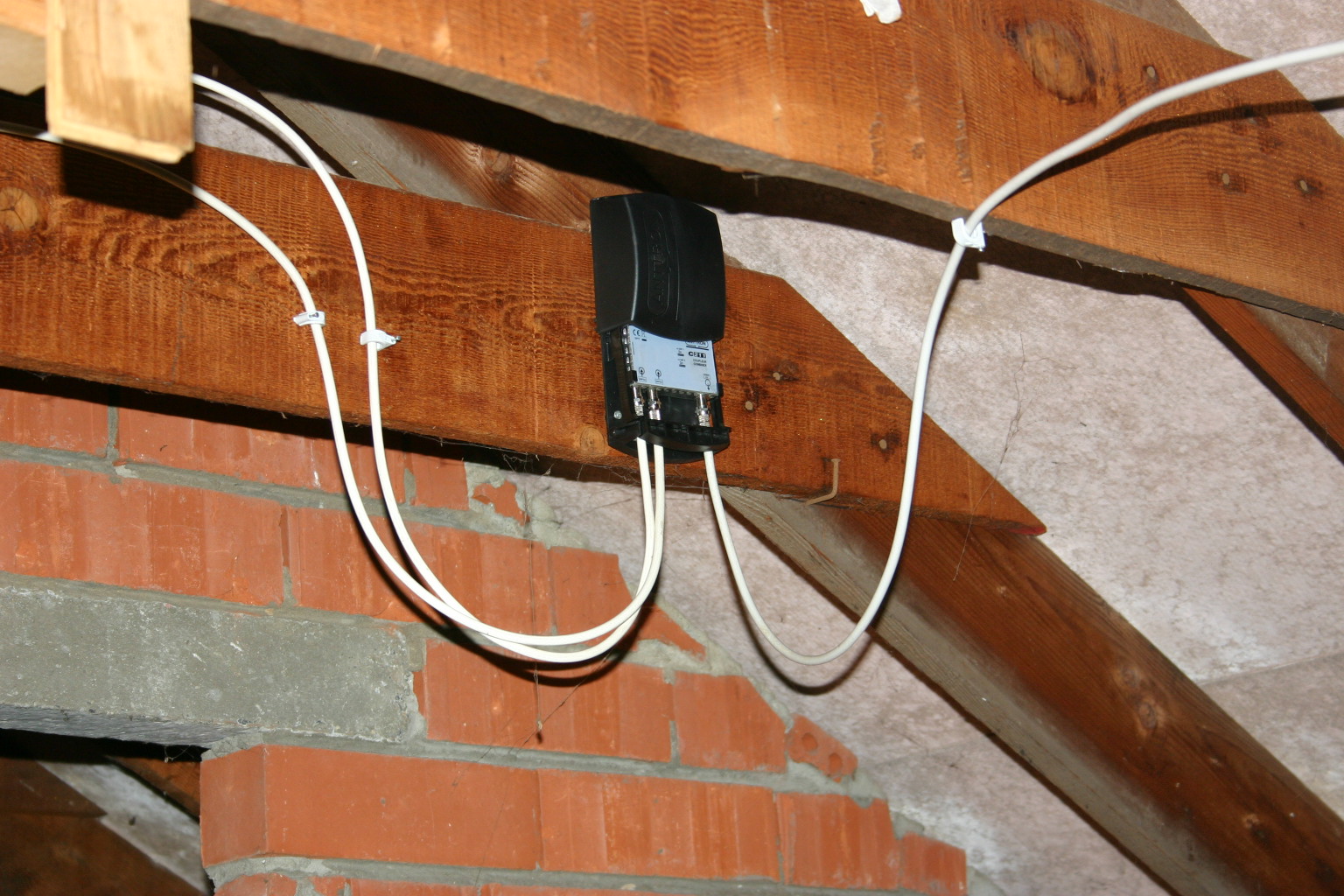

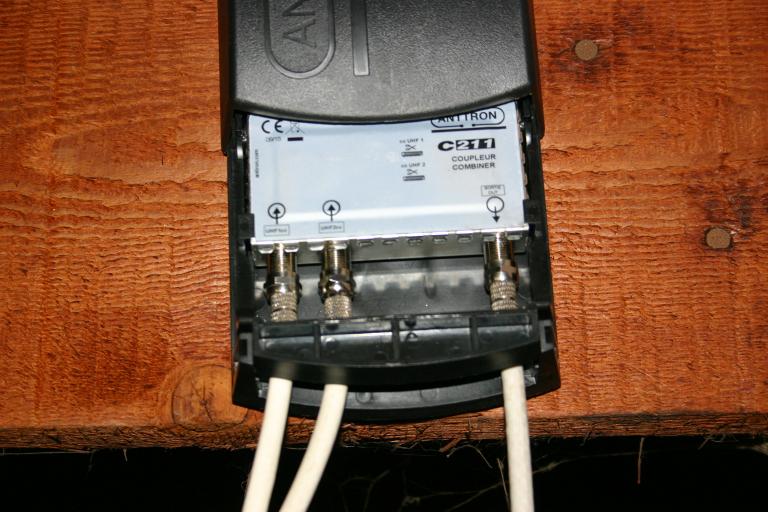

Is even stil geweest rond dit item, maar de laatste dagen heb ik de draad terug opgepakt. Ik gebruik dus 2 Metronic DVB-T antennen, één gericht op Mont Cats en één op Tournai. Omdat de hoek tussen de twee te groot was moest ik telkenmale de antennen in tv veranderen. Nu heb ik van mijn vriend Crazy Sat een coupleur (koppeling) kunnen bekomen om even te testen of die zou werken. Het zijn dus 2 Metronic DVB-T antennen met ingebouwde versterker en bijgeleverde voedingen, Door de koppeling  (twee maal UHF ingang en één tv uitgang), hoefde ik dus maar één tv aansluiting meer. De vraag was natuurlijk wat het verlies zou zijn op mijn signaal en of deze koppeling overweg kan met 2 versterkers gevoed door 1 voeding, bleek algauw dat dit laatste geen probleem was, ook het verlies valt uitstekend mee, alle Franse DVB-T kanalen 21-25-27-42-45 en 52 geven een nagenoeg 100% signaal sterkte, sluit ik de coax aan zonder koppeling, dan is er een te verwaarlozen verlies van 1%. Het kanaal 56 van Tournai  komt binnen met een signaalsterkte van 96%, hier is geen verlies merkbaar en het VRT kanaal 22 komt zonder verlies met achterkant antenne Tournai binnen ook met 100%.Gezien de antennen binnen op zolder staan, kan ik gemakkelijk alles testen en eventueel verplaatsen. Eerst dacht ik dat antennen te dicht van elkaar stonden en er dus reflectie signaal was, heb ik ze verder uit mekaar geplaatst, maar resultaat was zelfs iets minder, dus nu staan ze terug op oorspronkelijke plaats. Hierbij enkele sfeerbeeldjes van de werkzaamheden en resultaten









Link naar reactie
Delen op andere sites

Mooi dat het werkt.

Hier in NL is het maar behelpen qua Franse zenders met of Zwitserse versies of Multistream ontvanger of allerlei codewisselingen voor je smartcard met boxcodes e.d. die iedereen maar onder de pet houdt.

Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2)

Xtrend ET10000: 1x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 8.3
VU+ Duo
/ Dreambox DM800 / TBS 5925
Channel Master 180cm offset: 39.0°E-37.6°W, SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.

Link naar reactie
Delen op andere sites

Ja ben heel blij dat het werkt, natuurlijk weet ik maar al te goed dat ik ferm bevoorrecht ben doordat ik TNT France, zo'n 27 zenders FTA in HD, de Vlaamse 3 zenders FTA in SD en 4 Waalse zenders FTA ook in SD en dit allemaal gewoon via mijn binnen antennen te ontvangen.

Moet er wel bij vermelden dat ontvangst via antenne afhankelijk is van atmosferische omstandigheden, heb al een paar keer verminderd signaal gehad op bijvoorbeeld Tournai en Bovigny Lille, maar voor de Franse TNT is dit geen probleem, alle zenders worden ook verspreid via mast op Mont Des Cats en die is hier vlakbij, zo'n 17 km in vogelvlucht.

  • Like 1
Link naar reactie
Delen op andere sites

Nu nog de Vlaamse (en Waalse) commerciëlen ook FTA in de ether (dus niet die farce van Teletenne), maar zal altijd wel wishfull thinking blijven.

Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2)

Xtrend ET10000: 1x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 8.3
VU+ Duo
/ Dreambox DM800 / TBS 5925
Channel Master 180cm offset: 39.0°E-37.6°W, SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.

Link naar reactie
Delen op andere sites

Vrees dat het voor de comercielle een verliespost is om op dvb-t te komen,met de flop van telenet op dvb-t in het achterhoofd zullen ze dit niet snel doen.

Belgie is te bekabeld voor een dvb-t pakket te hebben,we mogen blij zijn dat de vrt en waalse er nog opzitten,maar ja,we betalen er wel voor.

Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2) - T90 met 8 lnb's.

Tiny audio M7+, konig ANT-UV11L-KN en versterker konig ANT amp kit-10,

Konig FTA20

Link naar reactie
Delen op andere sites

In het Vlaamse gewest betaal je niets voor ontvangst via DVB-T , is bijna nog het enige dat gratis is. :cool:

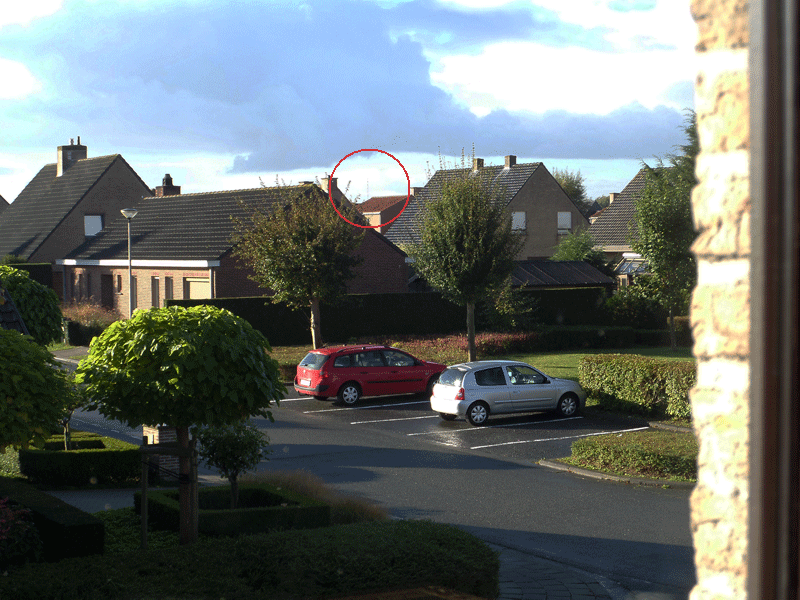

Ik woon op een tiental kilometers oostelijk van Astro Iris en ik zie vanuit het zolderraam de zendmest van Mont des Cats .

Persoonlijk heb ik gekozen voor een gewone bierblikantenne als antenne , zowel voor de zendmasten van Mont des Cats , Bouvigny , Doornik en Egem. Met de ronde bierblikken is de ontvangst van alle kanten mogelijk en ben je niet gebonden op het uitrichten van antennes.

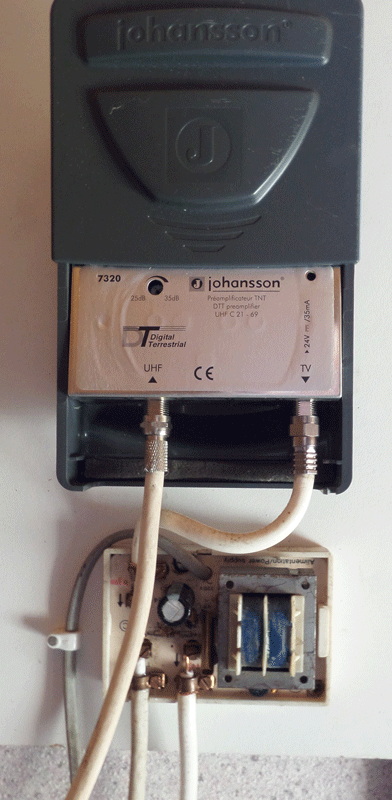

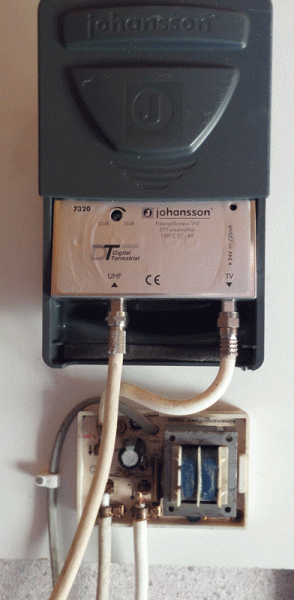

Heb enkel gebruik gemaakt van een Johansson 7320 voorversterker TNT ( UHF C 21-69) met regelbare versterking. Gezien ik gebruik maak van twee TV's ( living + keuken )  heb ik een veertig jaar "oude" verdeler/versterker gebruikt die zorgt voor de voeding van 24 volt en de eindversterking naar de twee TV uitgangen. Ik heb dus geen nood aan een 5 volt aansturing vanuit de ontvanger ( mag je gerust af leggen ) . In de living heb ik ontvangst van DVB-T via de combo Edison OS mini met de OpenPli image. In de keuken gewoon via de tuner op de TV.
Op de Edison OS mini heb ik een scanning uitgevoerd met als resultaat 45 TV kanalen en 15 Radio kanalen. De kanalenlijst die ik gebruik is de laatste van Satje07 , alle gevonden kanalen bevinden zich in de map "last scanned". Heb met dreamset de lijst ingelezen naar de PC. Bij dreamset heb ik twee nieuwe lijsten aangemaakt : DVB-T2 Zenders TV en DVB-T2 Zenders Radio , alle zenders gesorteerd volgens mijn voorkeur ( eerst de VRT dan de RTB en vervolgens de Franse zenders ) , daarna alles via ftp terug in de Edison OS mini geplaatst met de aangepaste lijst , werkt uitstekend.
Op alle kanalen heb ik 99% signaal , enkel bij de RTB kanalen zo een 85% . ( is toch nog prima voor een bierblikantenne en een zendmast op 70 km afstand ! )

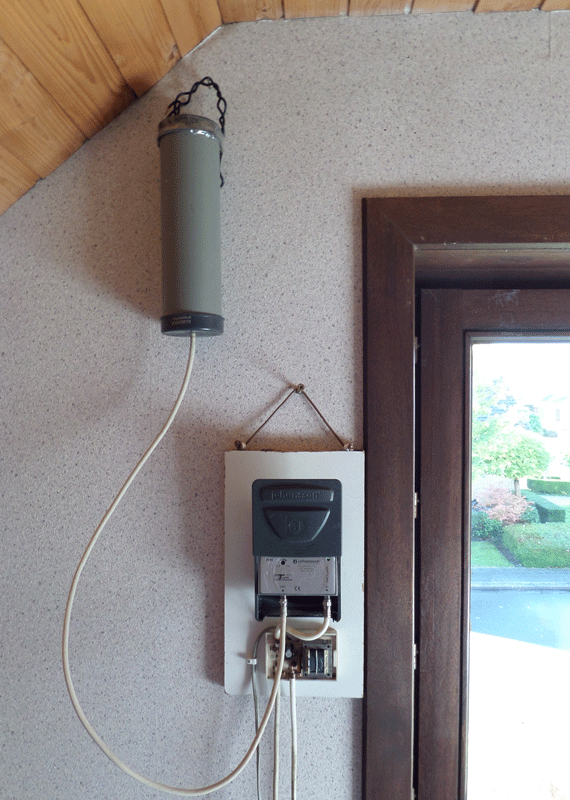

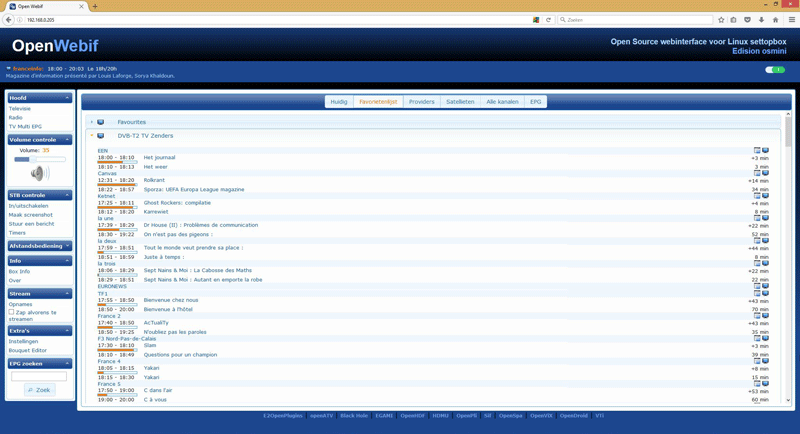

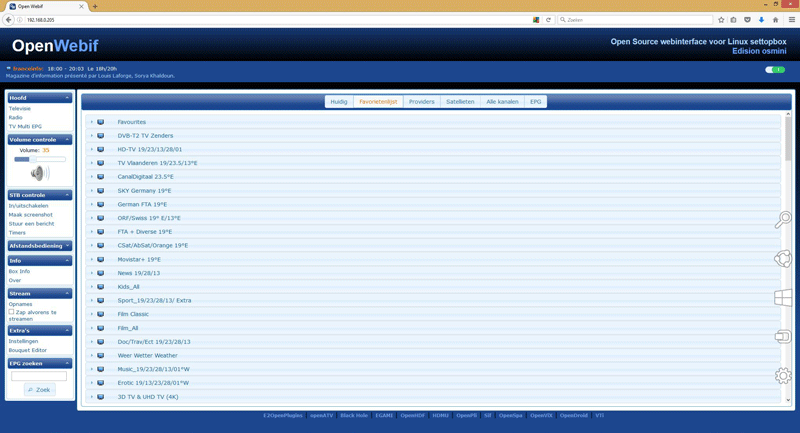

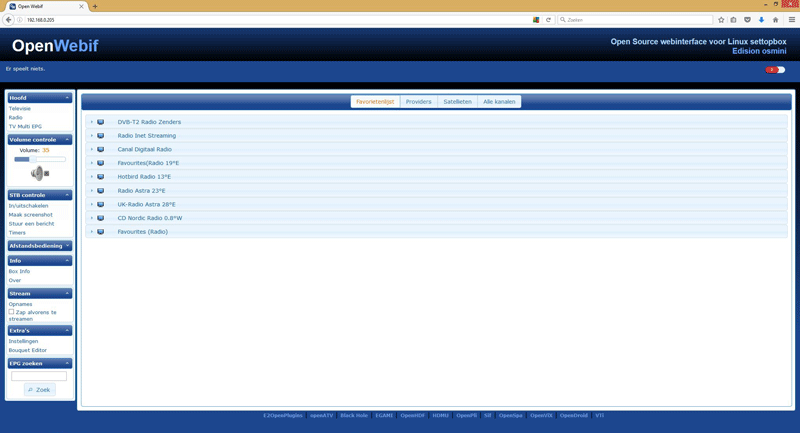

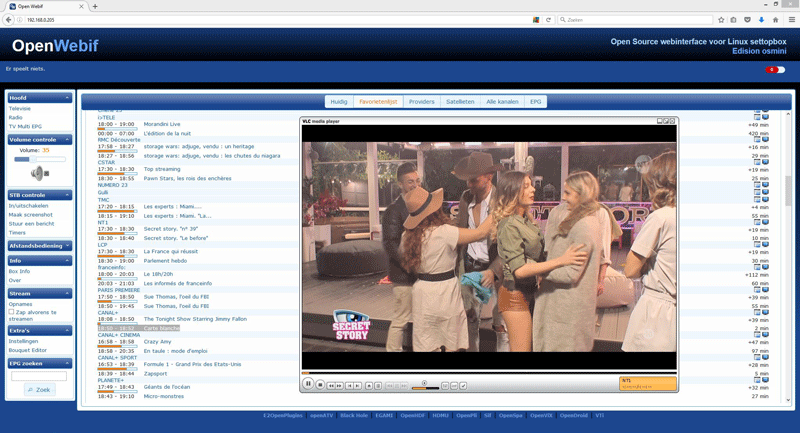

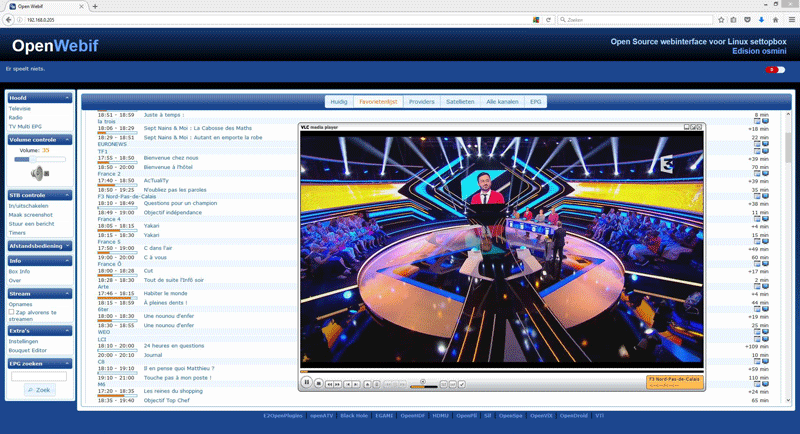

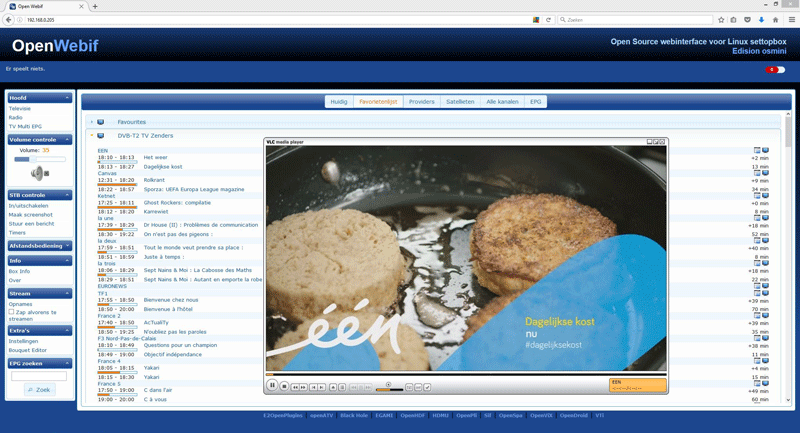

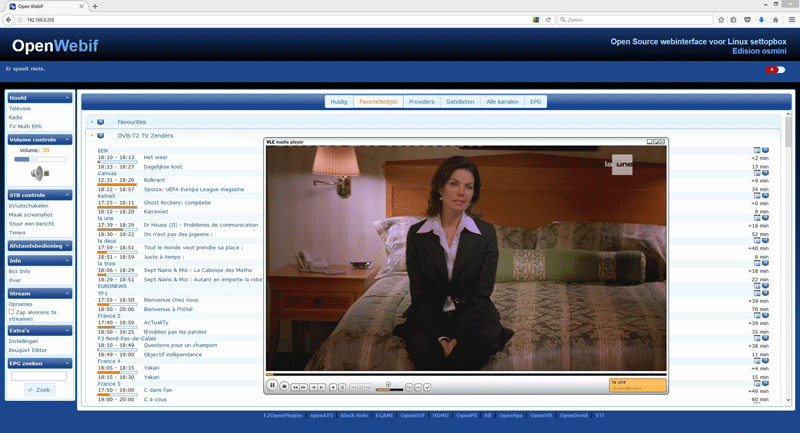

Hierbij enkele foto's van de installatie op de zolder met enkele screenshots via Openwebif













aangepast door Crazy Sat
  • Like 1

feedhunting , a crazy hobby !



Edison OS mio 4K UHD + Octagon SF8008 4K UHD + Dr.HD F15 + Edison OS mini + Technomate TM-5402 HD M3 CI   , Moteck SG2100 + Deltastar 90 cm + Invacom C120 QDF-031 Quad lnb + SkyStar HD2,TBS5927 , en TT-budget S2-1600 kaart. Channel Master 180 cm schotel + ESX241 lnb voor C-band.

DVB-T2 via Oostvleteren,Egem,Mont des Cats,Bouvigny en Doornik.

Link naar reactie
Delen op andere sites

En nu nog de Belgische zenders in HD. :)
Zou ook eens een bierblikantenne moeten maken en zien wat die ontvangt.

Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2)

Xtrend ET10000: 1x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 8.3
VU+ Duo
/ Dreambox DM800 / TBS 5925
Channel Master 180cm offset: 39.0°E-37.6°W, SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.

Link naar reactie
Delen op andere sites

Mijn ervaring met een bierblikantenne is dat hij het op sommige plekken echt uitstekend doet,

maar het op andere plekken (waar ontvangst wat problematisch was) nog slechter deed dan de standaard digitenne binnen-antennes.



Ik had de mijne juist niet in zo'n rioolbuisje verstopt; vond het leuk om het geknutsel open en bloot te laten zien  ;-) .



Groet,

A33

Tip: Als je reageert op een post, geef dan altijd een citaat van de (gehele) post waar je op reageert. Sommige leden kunnen namelijk hun oorspronkelijke posts achteraf nog wijzigen, en wel veel langer dan de sinds jaar en dag in de huisregels (voor alle leden) vermelde periode van 30 minuten. Dat dat inbreuk doet aan de continuïteit van de foruminhoud, en een ongelijk speelveld creëert, wordt kennelijk (helaas) niet belangrijk geacht.







Link naar reactie
Delen op andere sites

  • 4 maanden later...

De reden waarom men best van een "channel insertion combiner" gebruik maakt, wordt feilloos beschreven op de volgende webpagina: http://www.tvantenna.com/support/tutorials/combining.html



Men kan het zo een beetje vergelijken met microfoonterugkoppeling, maar dan tussen twee antenne's.

De isolatie tussen beide ingangen van een "channel insertion combiner" verhindert een dergelijke terugkoppeling.

Het is dus iets anders dan een "splitter" in omgekeerde richting gebruikt.



Het vinden van de juiste "channel insertion combiner" of op zijn Duits "Einspeiseweiche" voor een specifiek kanaal in een welbepaalde, veelal unieke situatie is niet eenvoudig. Hier zijn twee Europese fabrikanten:
