Monoblock versus duo-lnb


de mon
Ga naar oplossing Opgelost door Sprietje,

Aanbevolen berichten


er zijn er voor 60 cm schotels  van tvv enz  standaard

CDS & Tvv Duo Quad LNB

 Ontwikkeld voor gebruik met 64cm Triax-schotel



en voor 80 cm schotels

vb;of andere

Inverto Single Monoblock 40mm LNB, 4.3° voor 80cm schotelantenne

aangepast door smetje limb.BE

1x Dreambox 900UHD Openatv 7.4 2x  TRIAX 110 TDS 4x twin lnb 1x Channel Master 1.20

1x DREAMBOX 8000 HD pvr 1x Dreambox 800se  1x GIGABLU HD QUADPLUS  1x Sab unix triple 1x Xsarius Galaxy 4K  1x gigablue trio

1x Samsung UE65MU7070 4K Ultra HD Smart LED  1x Samsung  UE46F6650SSXXN led



Link naar reactie
Delen op andere sites

  • Oplossing

Beste de mon

In feite is het in beide gevallen een monoblock. Een monoblock zijn meerdere lnb's die op een doos zijn gemonteerd waarin zich ook 1, 2 of 4 diseqc-switches bevinden afhankelijk hoeveel aansluitingen het monoblock heeft. Een monoblock kan 2, 3 of 4 lnb's bevatten, in Amerika soms nog meer.

De oudste twee populaire satellieten waren de Hotbird en de Astra 19,2. Voor die twee satellieten werd al snel een monoblock gemaakt. De satellieten staat 19,2-13=6,2 graden arc uit elkaar en ze noemde het (afgerond) een 6 graden monoblock.

In 2007 ging het Tsjechische CS Link, het Slowaakse SkyLink en het Nederlandse CanalDigitaal de Astra 23,5 gebruiken.
SES Astra liet een monoblock ontwikkelen om behalve de Astra 19,2 ook de Astra 23,5 te kunnen ontvangen. Het ging dus om een 4,3 graden monoblock (23,5-19,2=4,3).
Om het voor de consument duidelijk te maken dat dit dus een ander monoblock was dan het monoblock voor de Astra 19,2 en Hotbird, gaven ze het de naam duo-lnb.

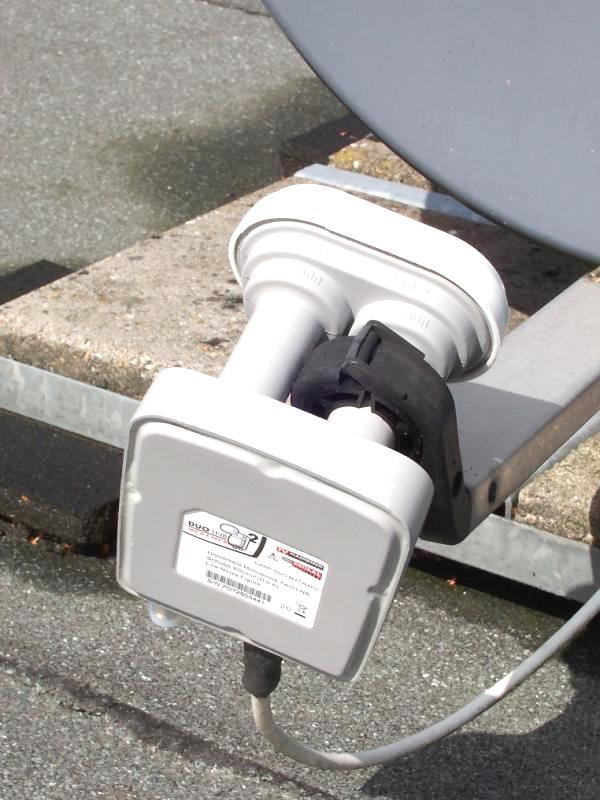

De eerste duo-lnb die op de markt kwam was er een voor een 80cm-schotel, een schotelmaat die in Tsjechië en Slowakije gebruikelijk zijn. Het was de Maximum AMBQ-24 met het Astra logo er op, zie afbeelding.

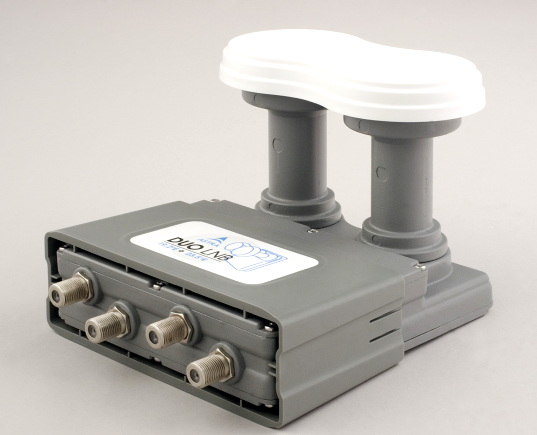

Iets later werd ook de duo-lnb ontwikkeld voor een 60cm-schotel, de wel bekende CanalDigitaal duo-lnb.

Maar dit is niet het hele verhaal tussen een 6 graden monoblock en een 4,3 graden duo-lnb.
De satellieten van SES Astra die we in West-Europa gebruiken hangen allemaal veel oostelijker dan waar de ontvangers zitten. Dit betekent dat de skew van de lnb een stuk tegen de wijzers van de klok in gedraaid moet worden om de antennes is de lnb in dezelfde stand te krijgen als de antennes die op de satellieten zitten.

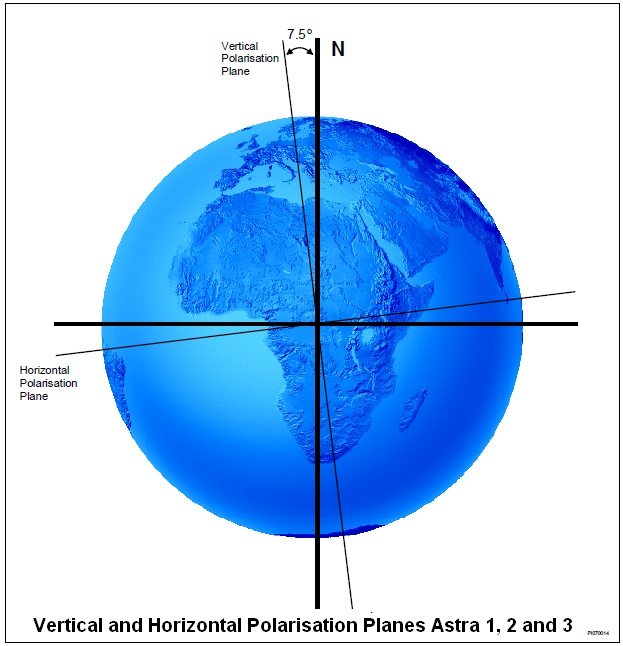

Ses Astra heeft daarom bij de lancering van hun eerste satellieten al besloten om de signalen niet precies horizontaal en verticaal uit te zenden vanaf hun uitzendpositie, maar 7,5 graden gedraaid, zie afbeelding.
Het voordeel is dan dat de gebruikers in West-Europa de lnb's niet zo schuin hoeven in te stellen. Dat was indertijd allemaal leuk bedacht voor een enkele lnb maar met een duo-lnb ga je wel problemen krijgen.
Een duo-lnb voor de ontvangst van de Astra 19,2 en 23,5 moet in Nederland en België ongeveer 11 graden schuin staan om de signalen precies goed op beide koppen te hebben maar dan zouden de antennes in de duo-lnb te schuin staan omdat de kruispolarisatie 7,5 verdraaid wordt uitgezonden.

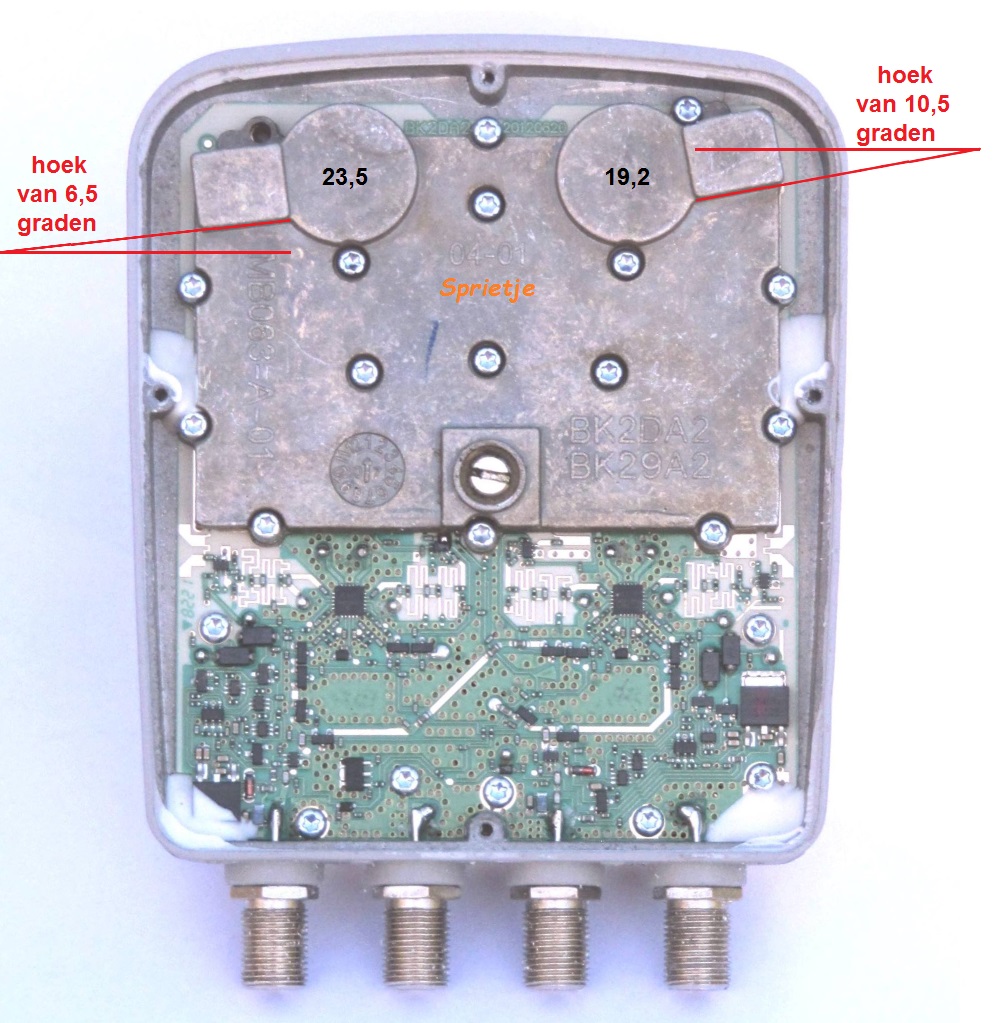

Om dit probleem te ondervangen, hebben ze de antennes is de duo-lnb iets gedraaid opgesteld. Bekijk de opengewerkte CanalDigitaal lnb maar eens.
Je ziet dat de antenne voor de Astra 23,5e 6,5 graden tegen gecompenseerd is en de antenne voor de Astra 19,2e 10,5 graden.

En nu hebben we dus wel het hele verhaal want in een echte 4,3graden duo-lnb staan de koppen van de lnb's niet alleen op de juiste afstand die bij de grootte van de schotel hoort maar zijn ook de antennes in skew gecompenseerd. En dat is nu het grote probleem want dat kun je van buiten niet zien. Dan moet je hem eerst open maken want geen enkele fabrikant vermeldt de afstand van de twee koppen en al helemaal niet of de antennes aangepast zijn.

Die skew-compensatie klopt overigens alleen maar in midden en west Europa.
Als je een duo-lnb in Spanje of Portugal gaat gebruiken, klopt er van die compensatie niets van. Daar moet je helemaal geen compensatie hebben om de schuinstand van de duo-lnb juist te hebben en ook de stand van de antennes juist te hebben. Daar is echter ook een oplossing voor want Inverto heeft een 4 graden monoblock waarbij de afstand van de koppen klopt bij een bepaalde schotelmaat en ook de stand van de antennes goed staat namelijk deze: http://www.inverto.tv/products/product.php?section=1&id=251&cat=36

Wil je meer weten over monoblocken en duo-lnb's wat betreft de stand van de antennes, lees dan hier: https://www.sat4all.com/forums/topic/348164-test-canaldigitaal-duo-lnb-vergeleken-met-andere-duo-lnbs/






aangepast door Sprietje
Link naar reactie
Delen op andere sites

Dank voor die uitleg. Er liggen 4 losse RT twin lnb's  in Lloret de mar. En een Spaun diseqc en goede kabel.

Daarvoor had ik een TVV lnb die maar niet werkte. Als laatste ga je dan extra wringen(en toch heb ik even geluid gehad).Ondertussen heb je daar geen BBC meer.

Achteraf,nu dus snap ik er meer van. TVV lnb voor 60 of 80 cm schotel weet ik niet meer,schuinstand slecht en dan nu de uitleg van de verschoven inwendige antennes.

Er was iemand  en die had een tabel met de lnb's te gebruiken in in 't buitenland. Vind ik niet meer terug. En in Spanje zouden dat losse lnb's moeten zijn.

Toch geen slechte investering die losse lnb's.

aangepast door de mon

1*187;2*110;3*70 schotels-11*twin lnb;2*quad lnb;Sab Sky 4900
