Nieuwe mount voor Channel Master 1,2 m.

[RimaNTSS]

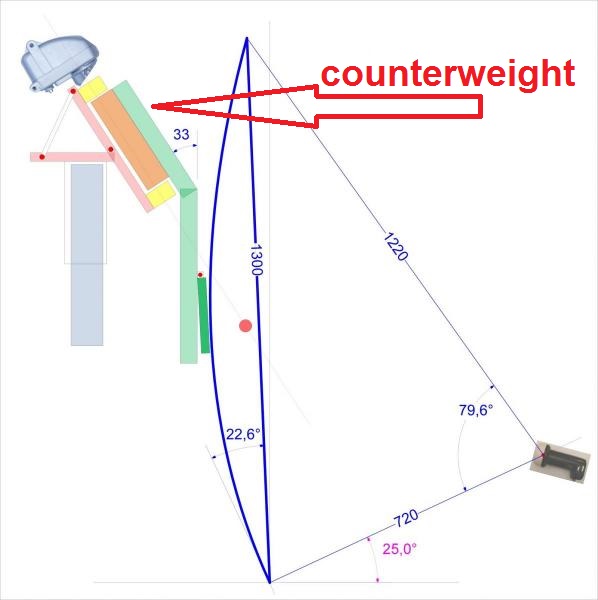

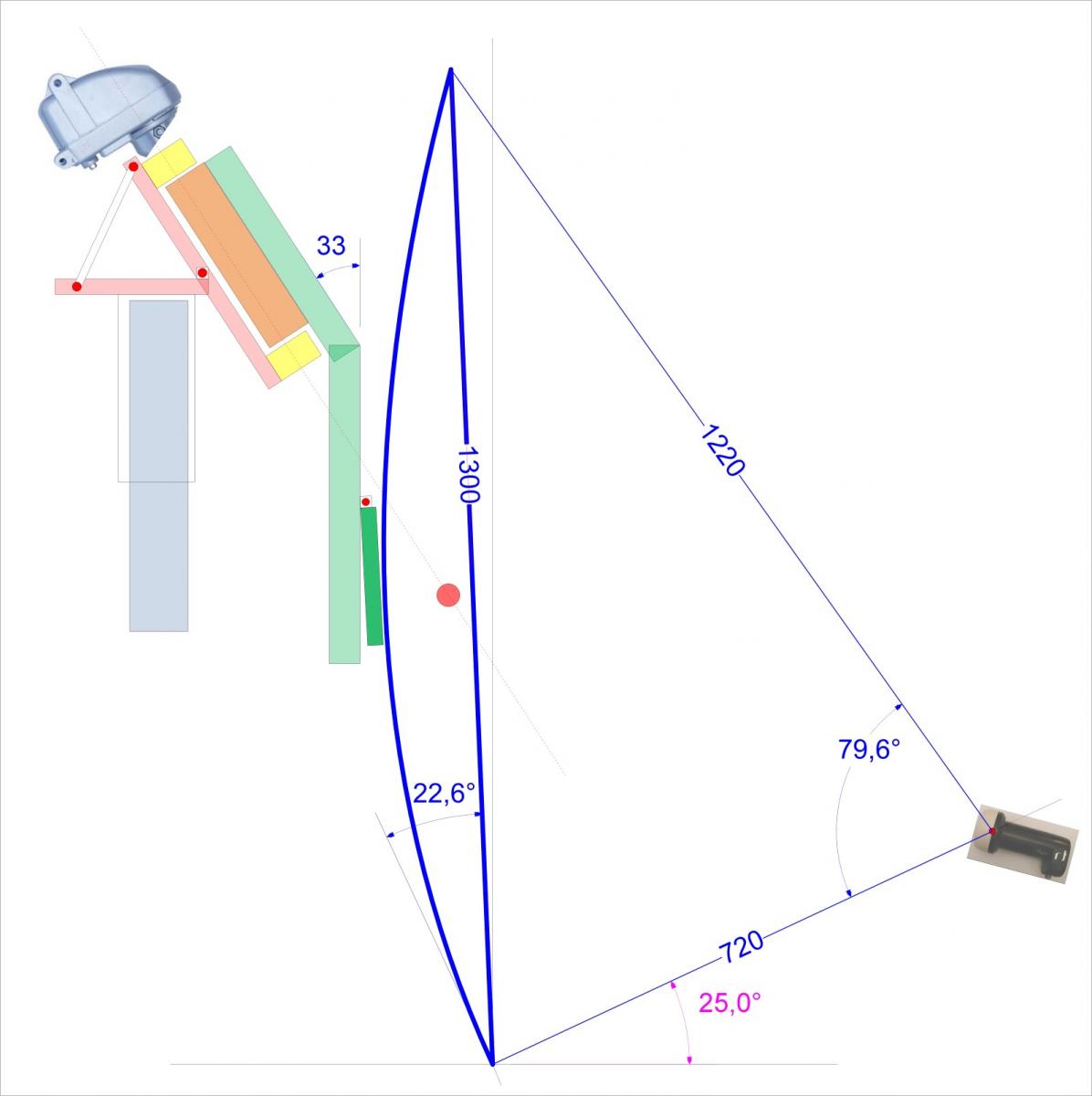

Ik ben na verloop van het maken van de mount voor mijn CM 1.2 m. Antenne zal worden gedraaid door Diseqc motor. Dit is een schets van de berg die ik ben op zoek naar. Meestal INOX zal voor het gebruiken.

[adri]

Rima,



Welke Diseq motor wil je daar voor gebruiken?

Een ChannelMaster 1.2m is wel erg zwaar!



Ik vraag me af of de motor dat wel trekt en hoe lang de lagers het uithouden.

[RimaNTSS]

@adri Bedankt voor vragen. Dit ontwerp van de vatting mag gebruik van een Diseqc-motor. U hebt gelijk, antenne zelf weegt ruim 10 kilo, plus alle van het metaal rond (misschien een andere 10 kilo). Mount krijgen eigen lagers (gele vakken op de tekening). Maar het belangrijkste idee achter dit ontwerp is dat van antenne zwaartepunt zal liggen op de aslijn, dus het niet moeilijk zal zijn voor de motor op pull antenne uit eind posities.

[trust]

Rima,



Welke Diseq motor wil je daar voor gebruiken?

Een ChannelMaster 1.2m is wel erg zwaar!



Ik vraag me af of de motor dat wel trekt en hoe lang de lagers het uithouden.

Rimants gaat extra lagers plaatsen (de geel gekleurde blokjes)

@ Rimants , if the moderators aggree , I think it would be a good idea to post aswel in English . Those babelfish translation is wierd .

[ceesv]

Sat4all is een Nederlandstalig forum, maar wanneer Rimants in het Engels post en een van de leden er een vertaling onder zet kan iedereen op dit forum volgen waar het over gaat.

[trust]

Ik bedoel Engels , plus als vertaling , de translation die Rimants nu ook gebruikt .

Hij maakt interessante projecten .

[satkijker]

Als je een extra gewicht plaatst zal dat als contragewicht dienen.



23 januari 2017 aangepast door satkijker

[RimaNTSS]

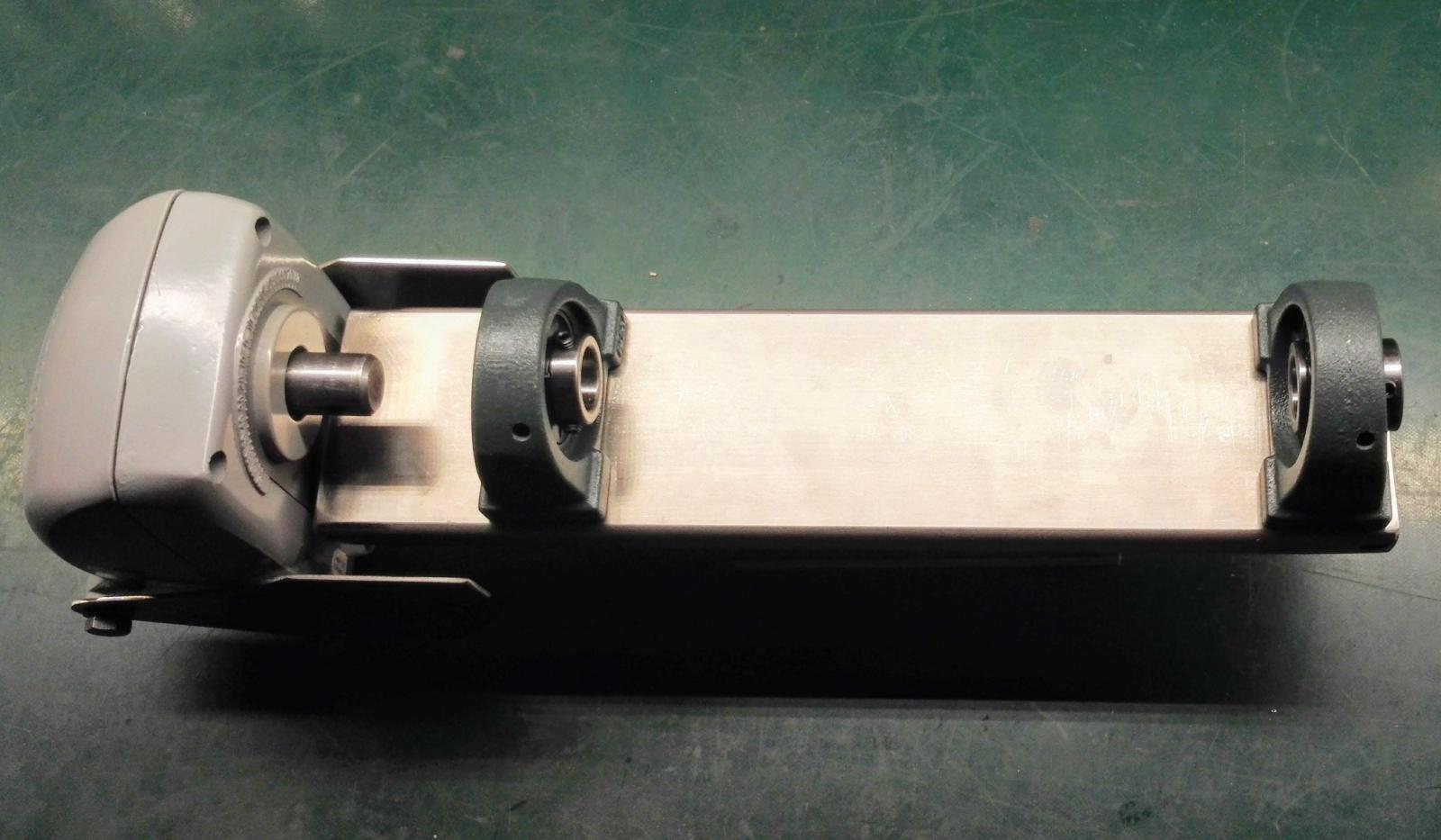

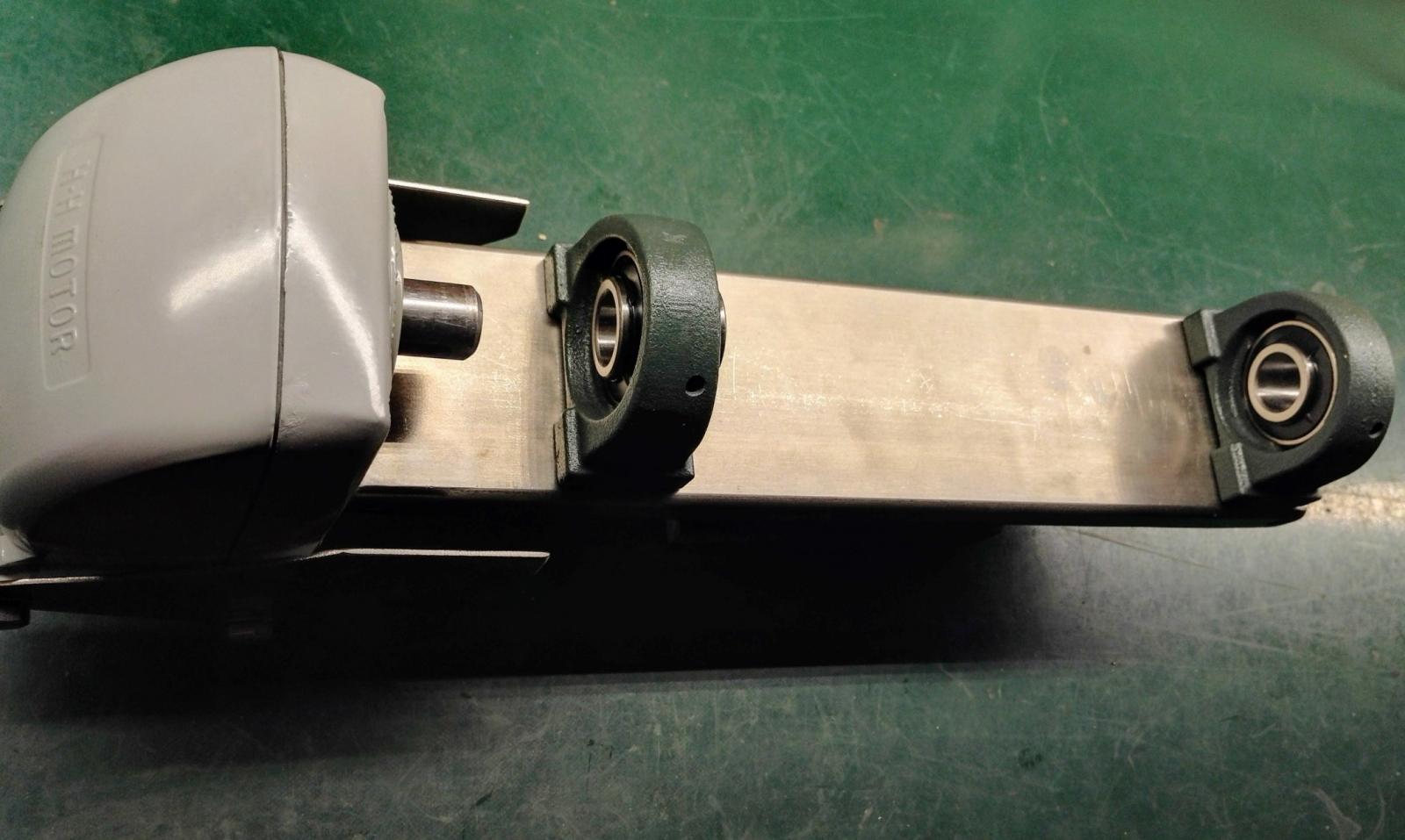

Lagers net aangekomen. Ik zal ze plaatsen ~ 250mm uit elkaar. Moeten maken 20mm schacht en vind de koppeling het verbinden met de motor. @satkijker mij zal niet zitten using tegenwicht als antenne itselve doet de ballast-functie.

[RimaNTSS]

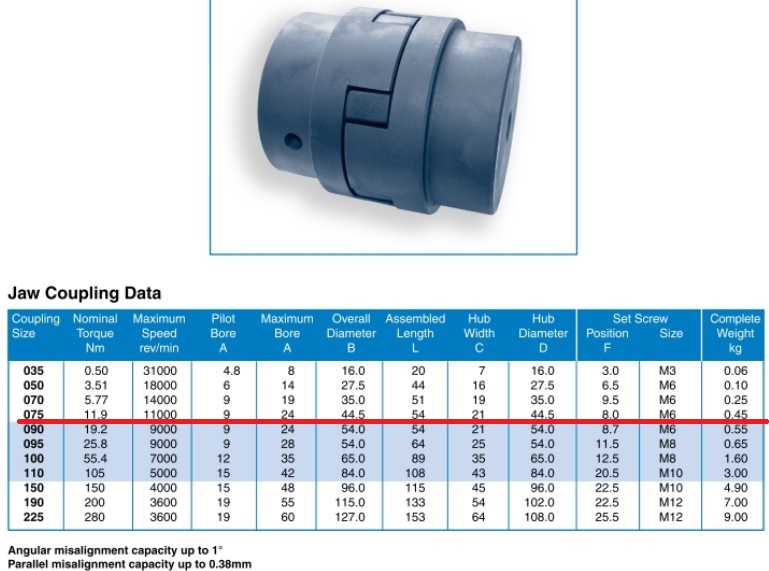

Ik denk dat ik zal gaan met standaard koppeling, hierdoor sommige hefboomeffect in schacht niveaus.

[Sprietje]

Ik denk dat daar te veel speling op zit.

[ceesv]

Ze zijn er ook als een geheel, er is dan een spiraalvormige uitsparing.

Die hebben geen speling.

[RimaNTSS]

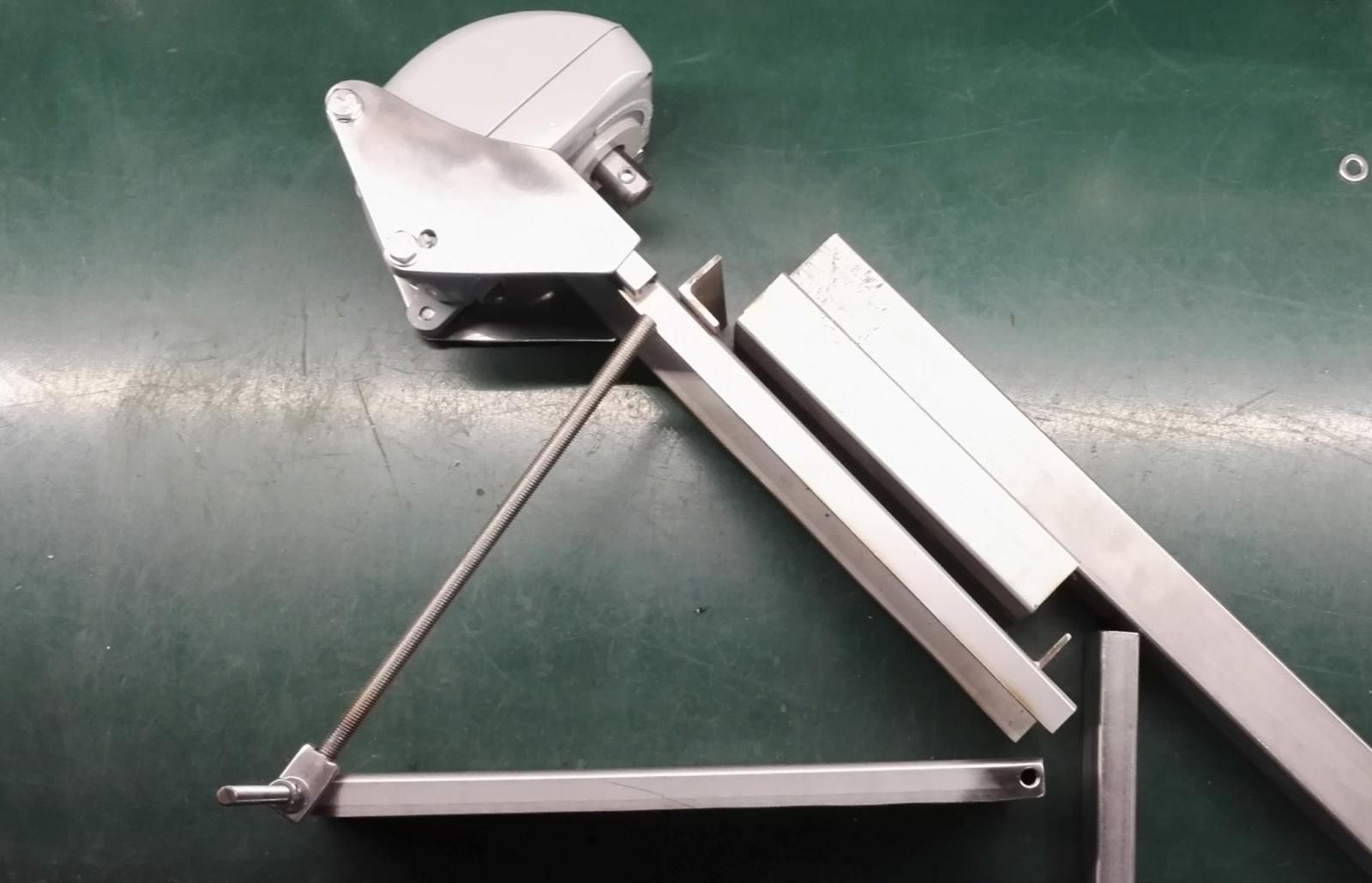

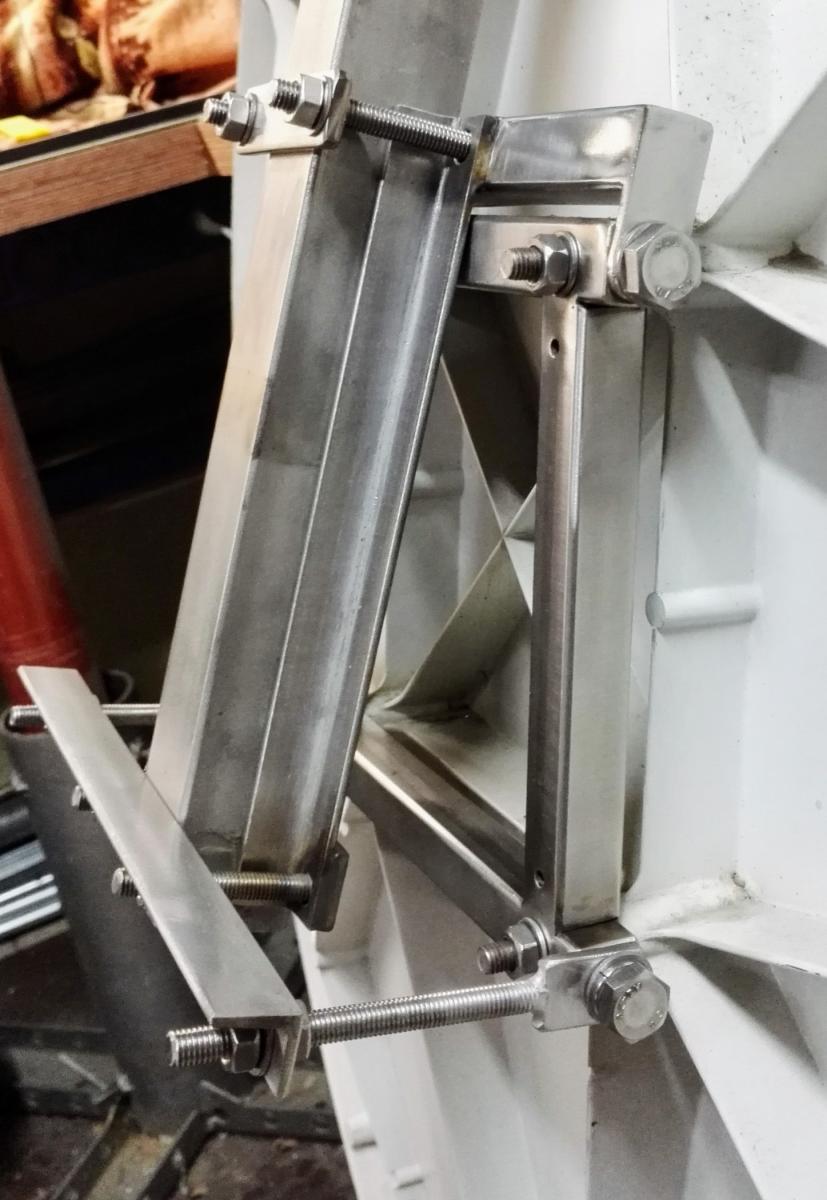

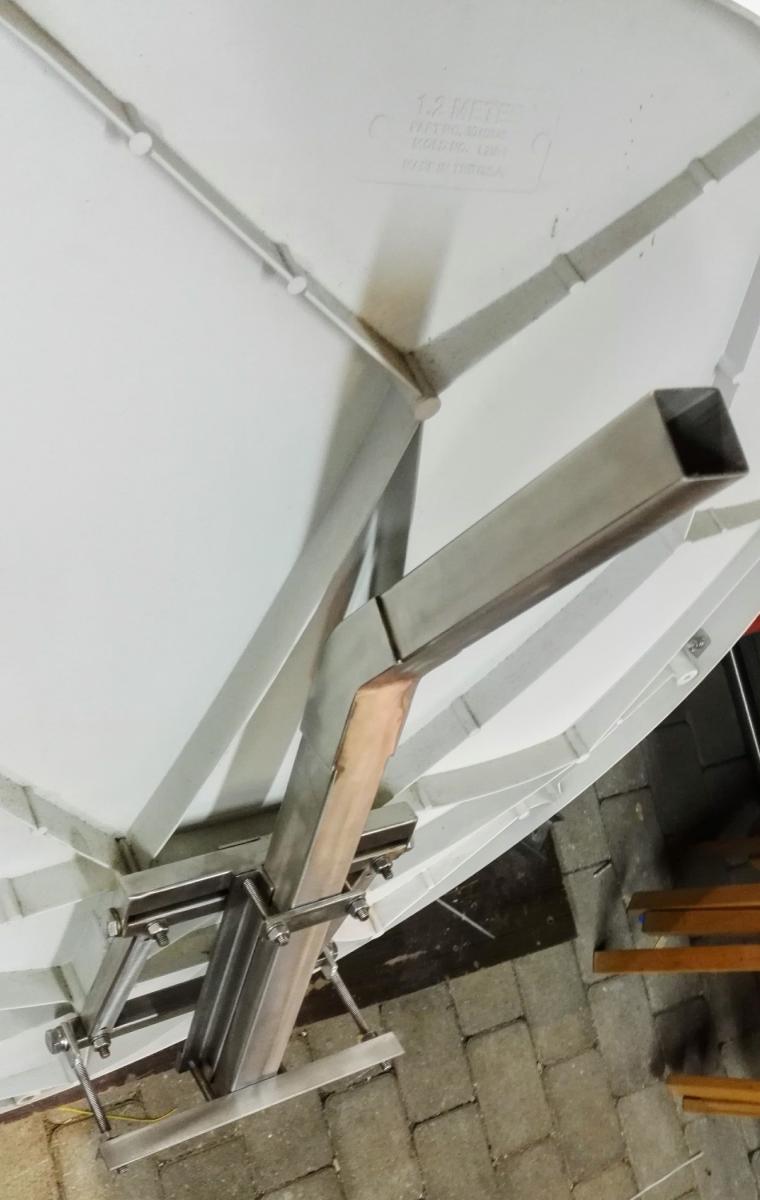

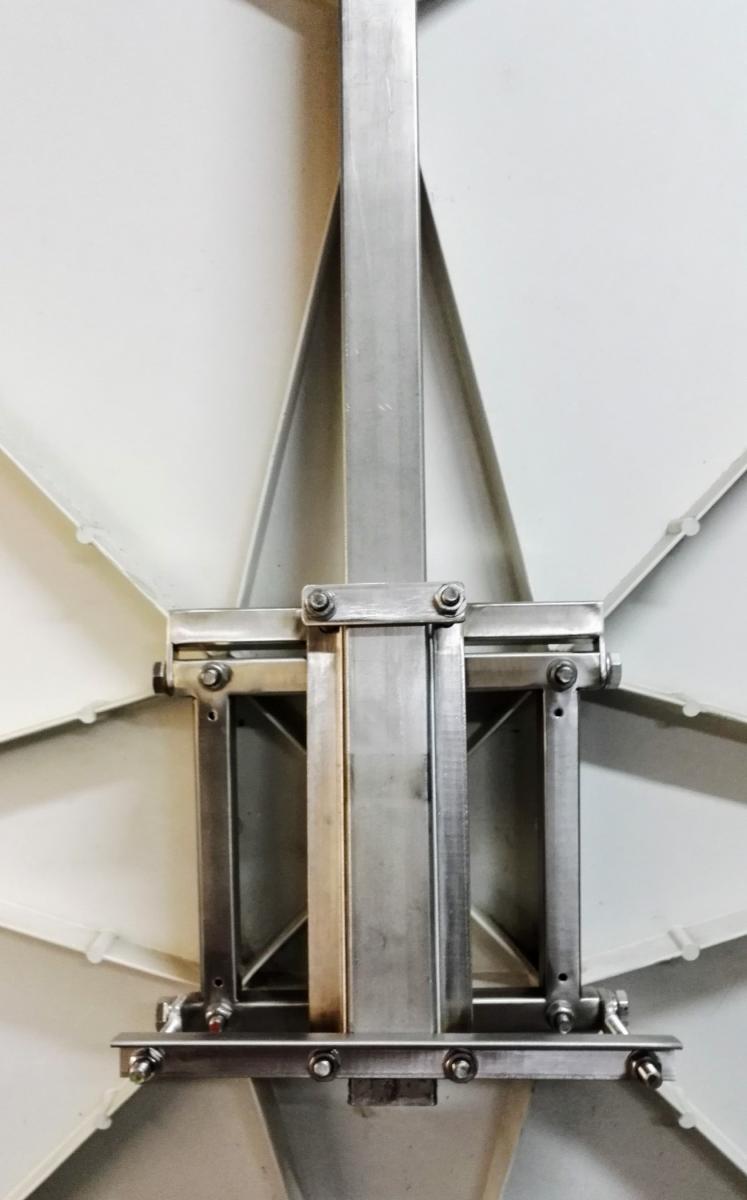

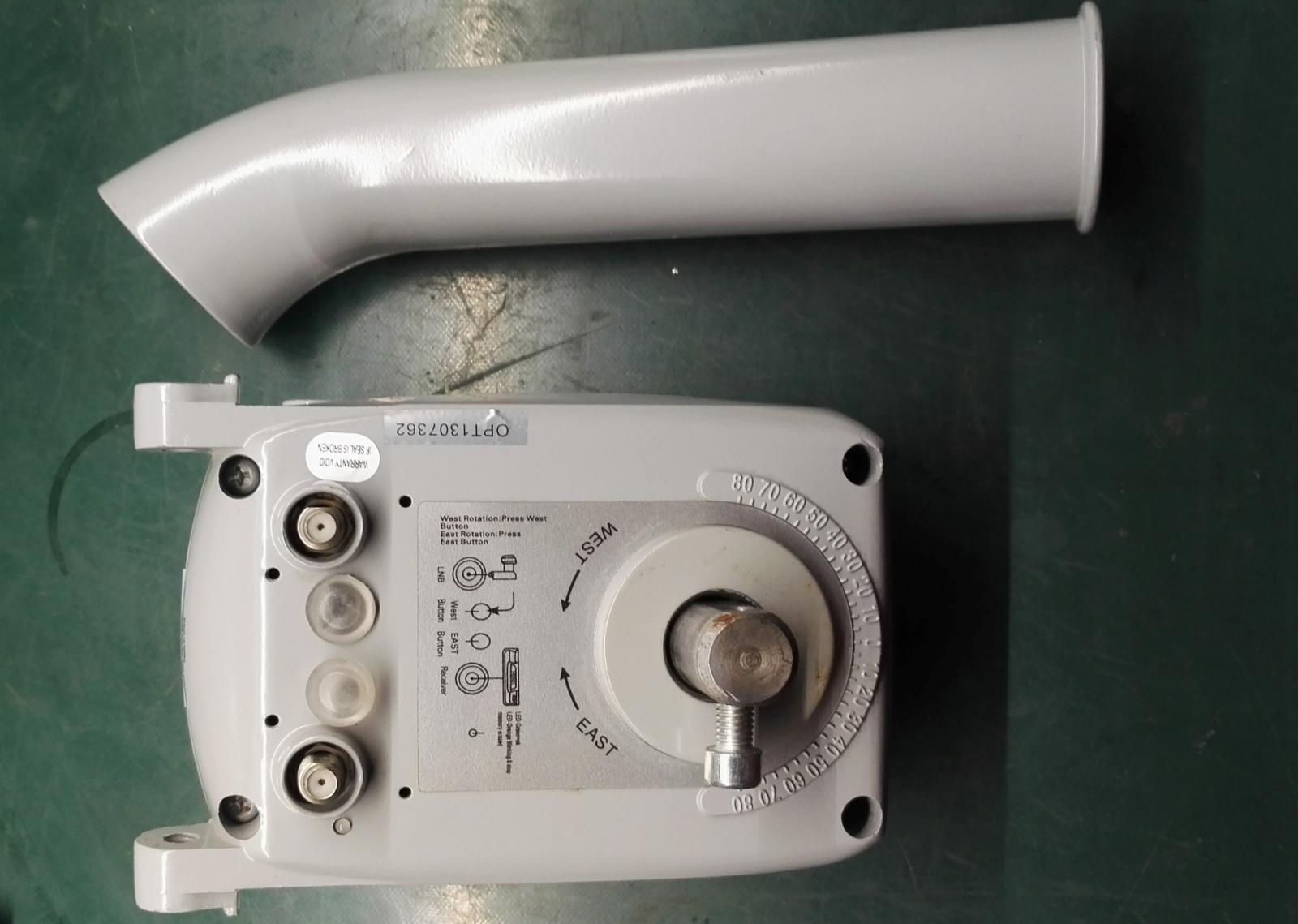

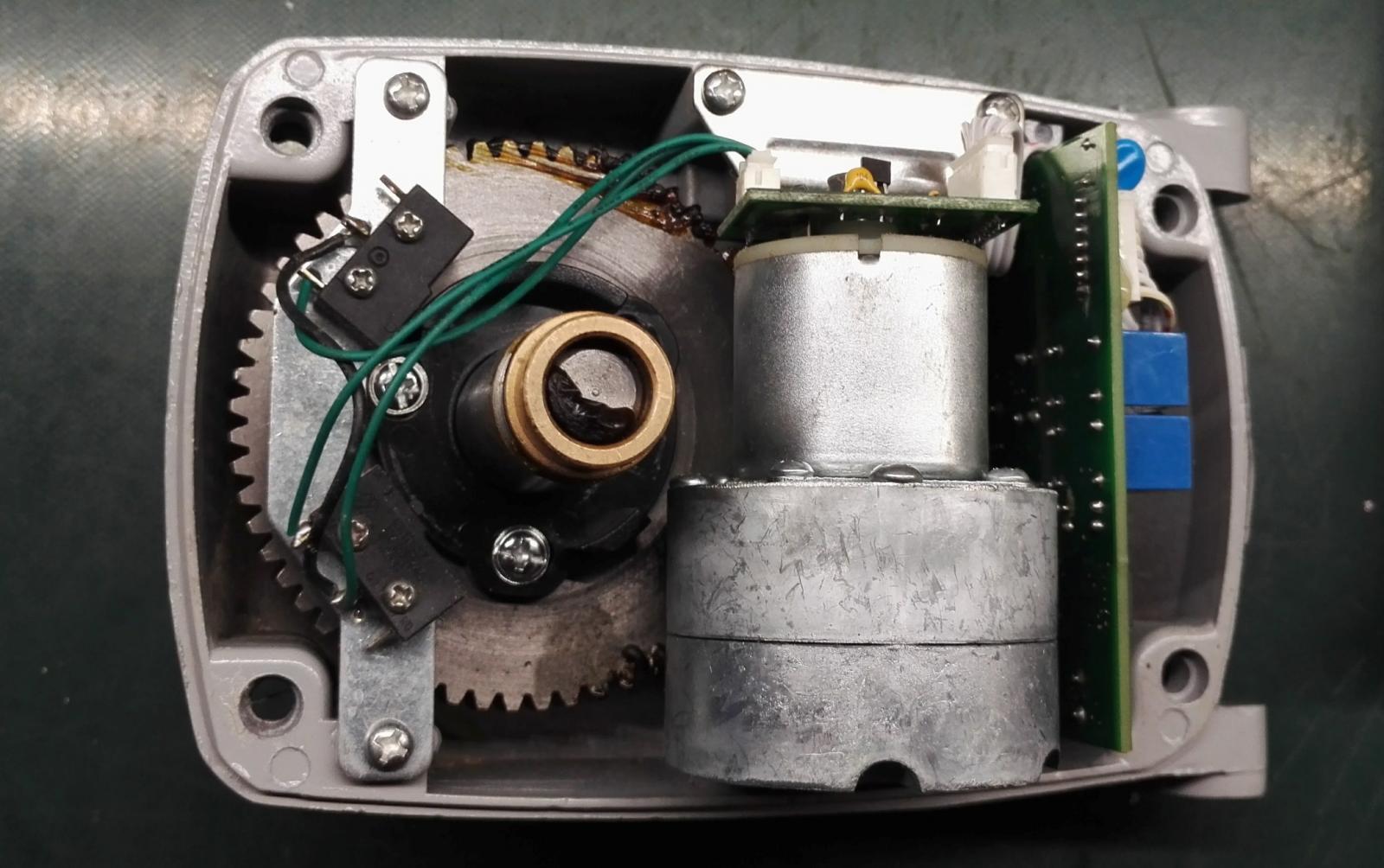

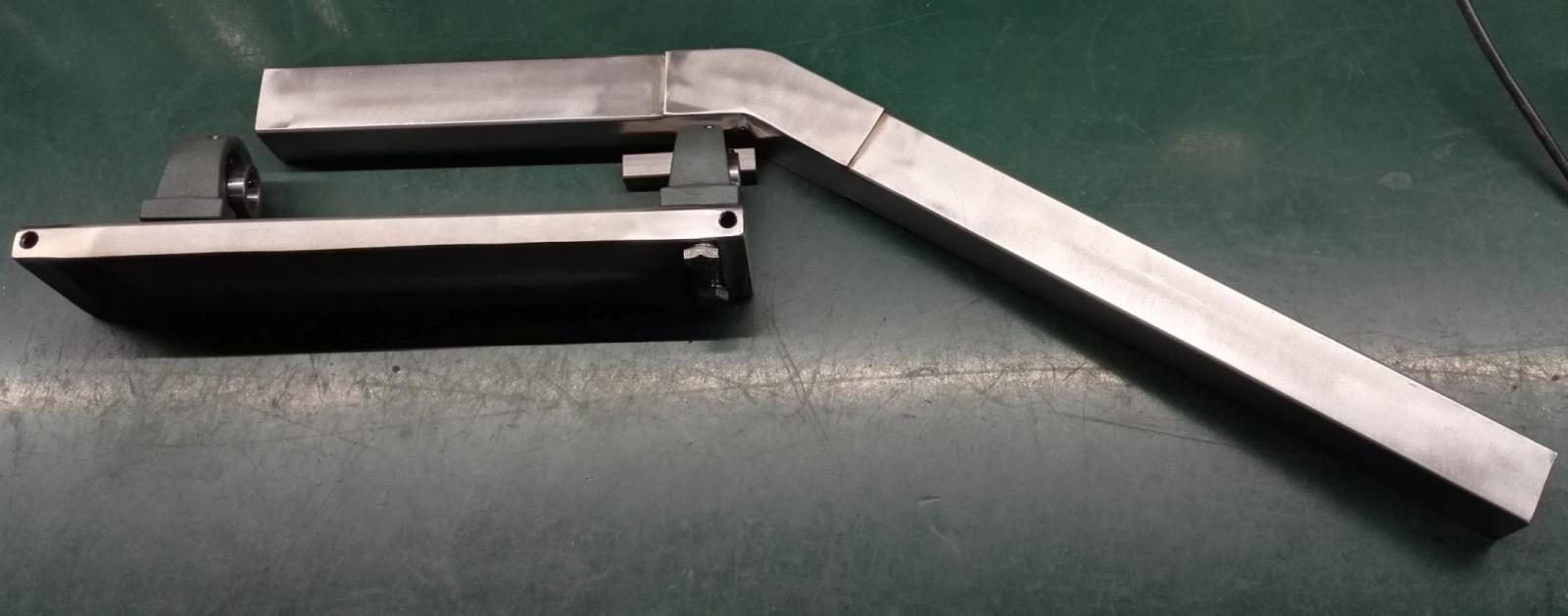

Verzameld beetje meer delen, maar nog steeds een lange weg te gaan.

[RimaNTSS]

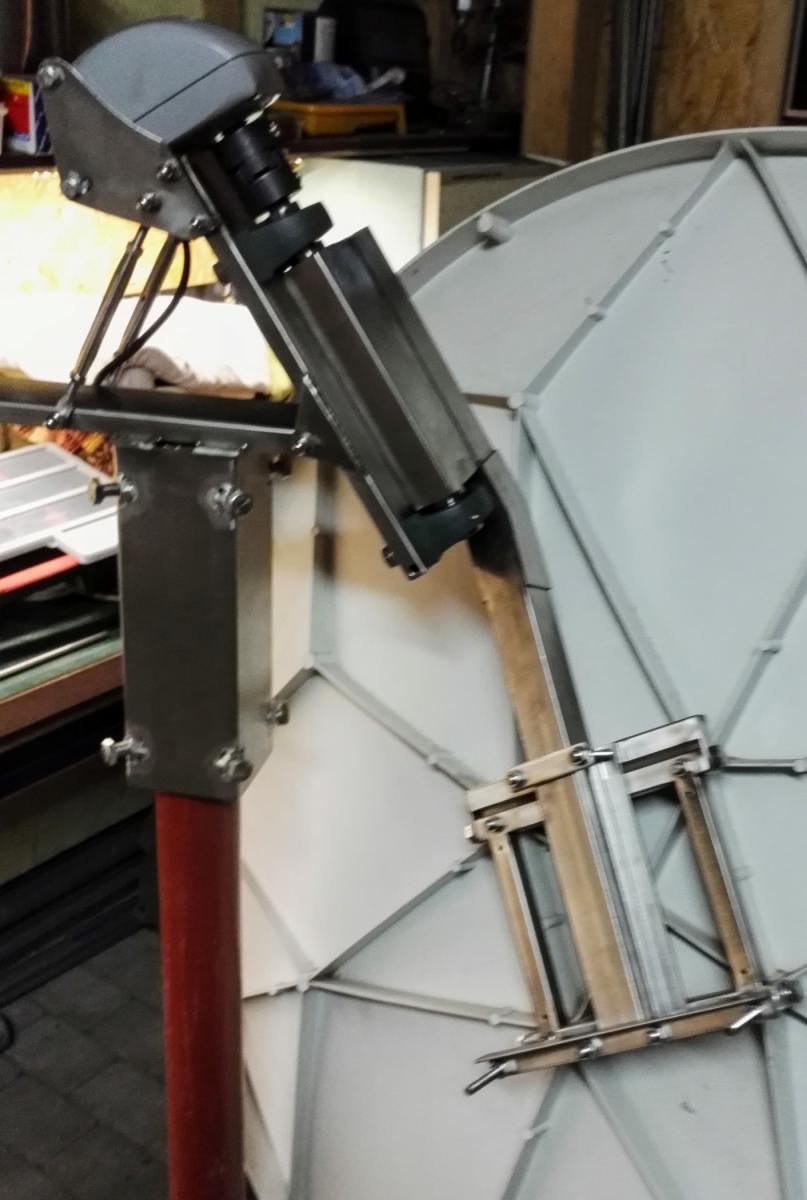

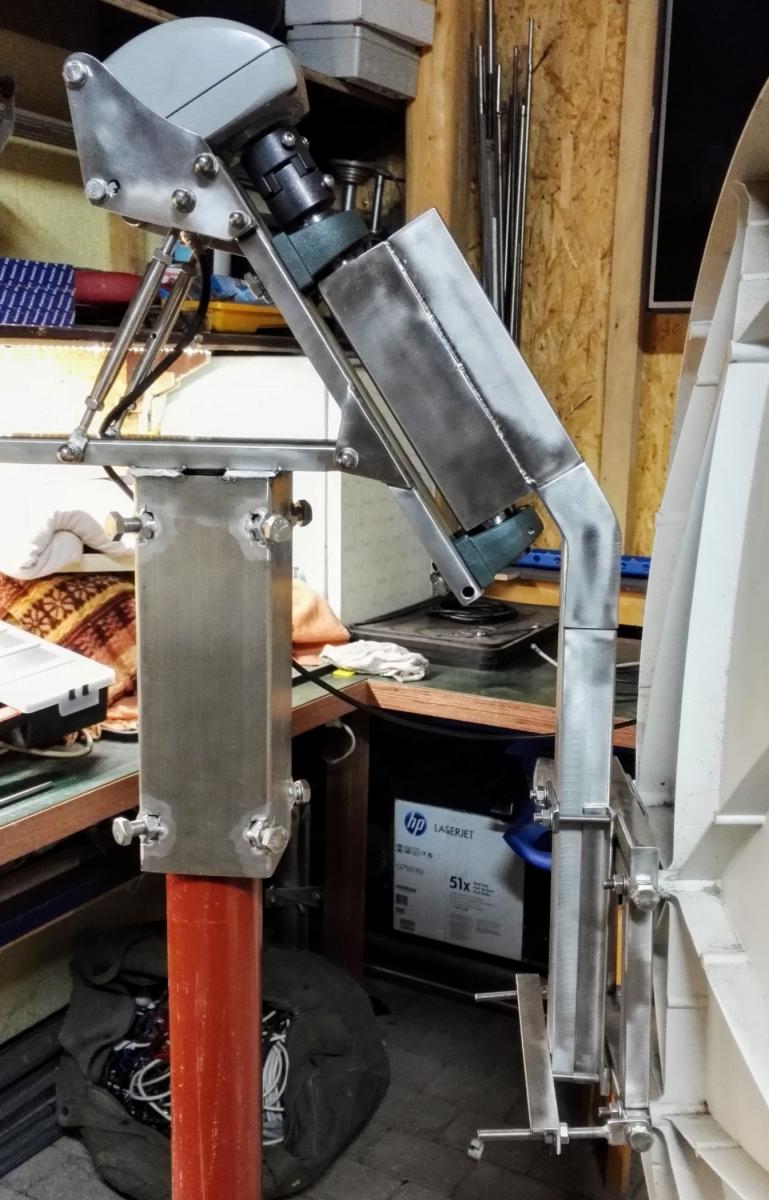

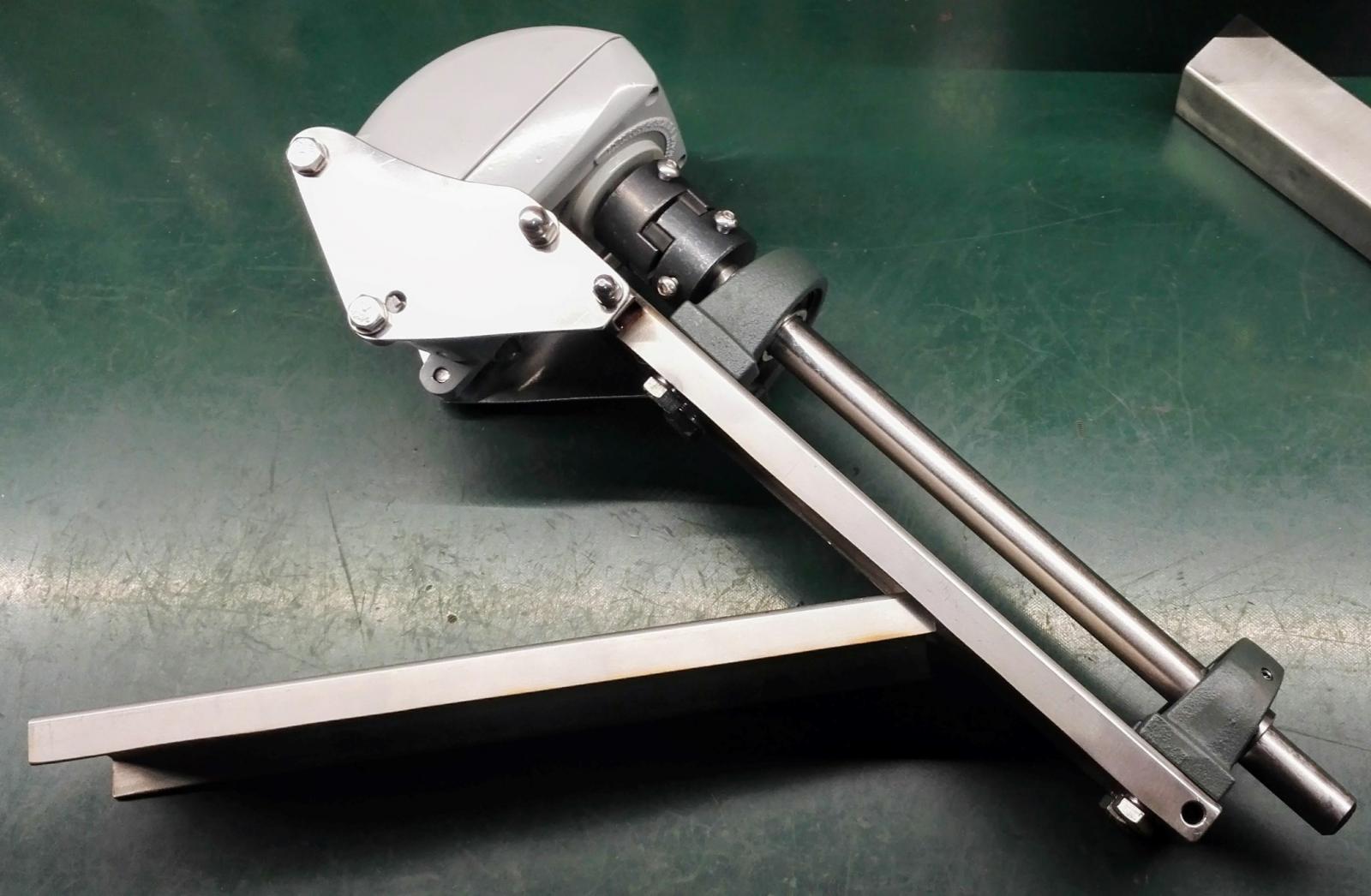

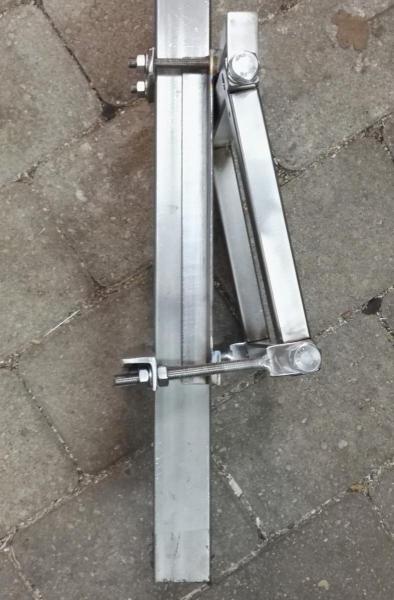

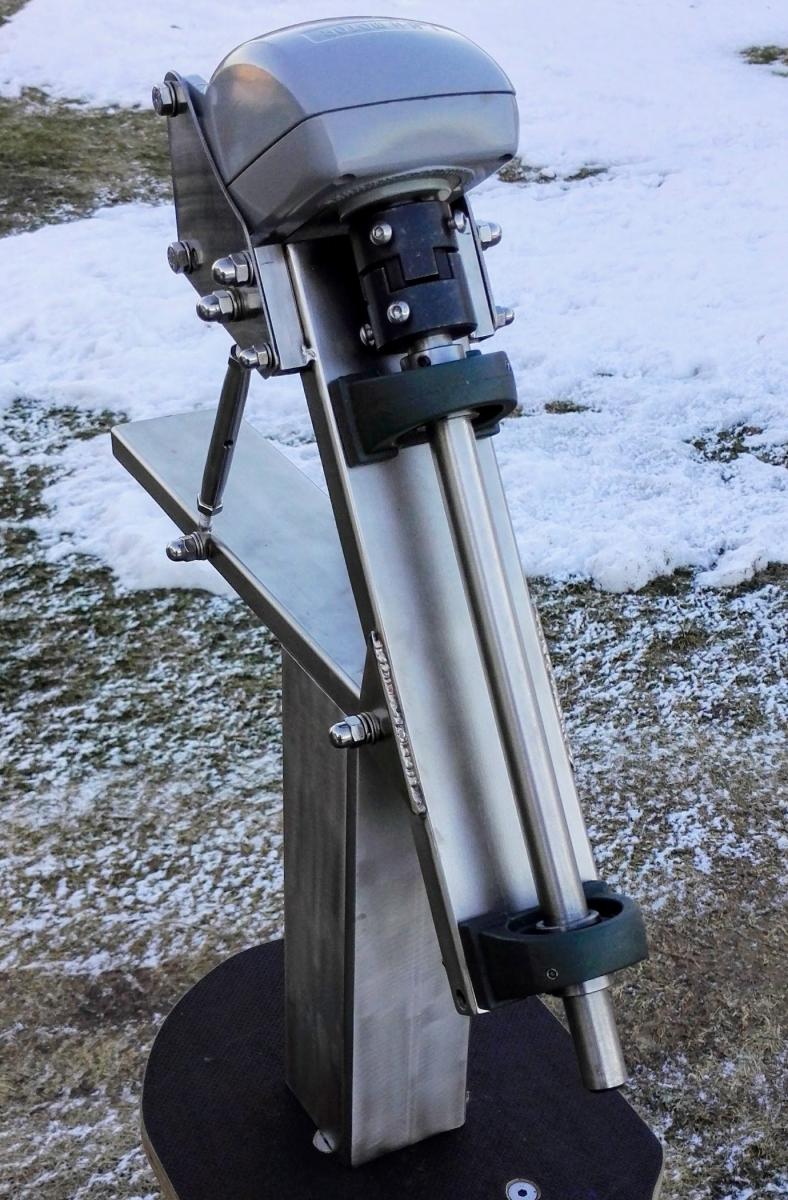

Werkte iets meer op de polar-mount.

[RimaNTSS]

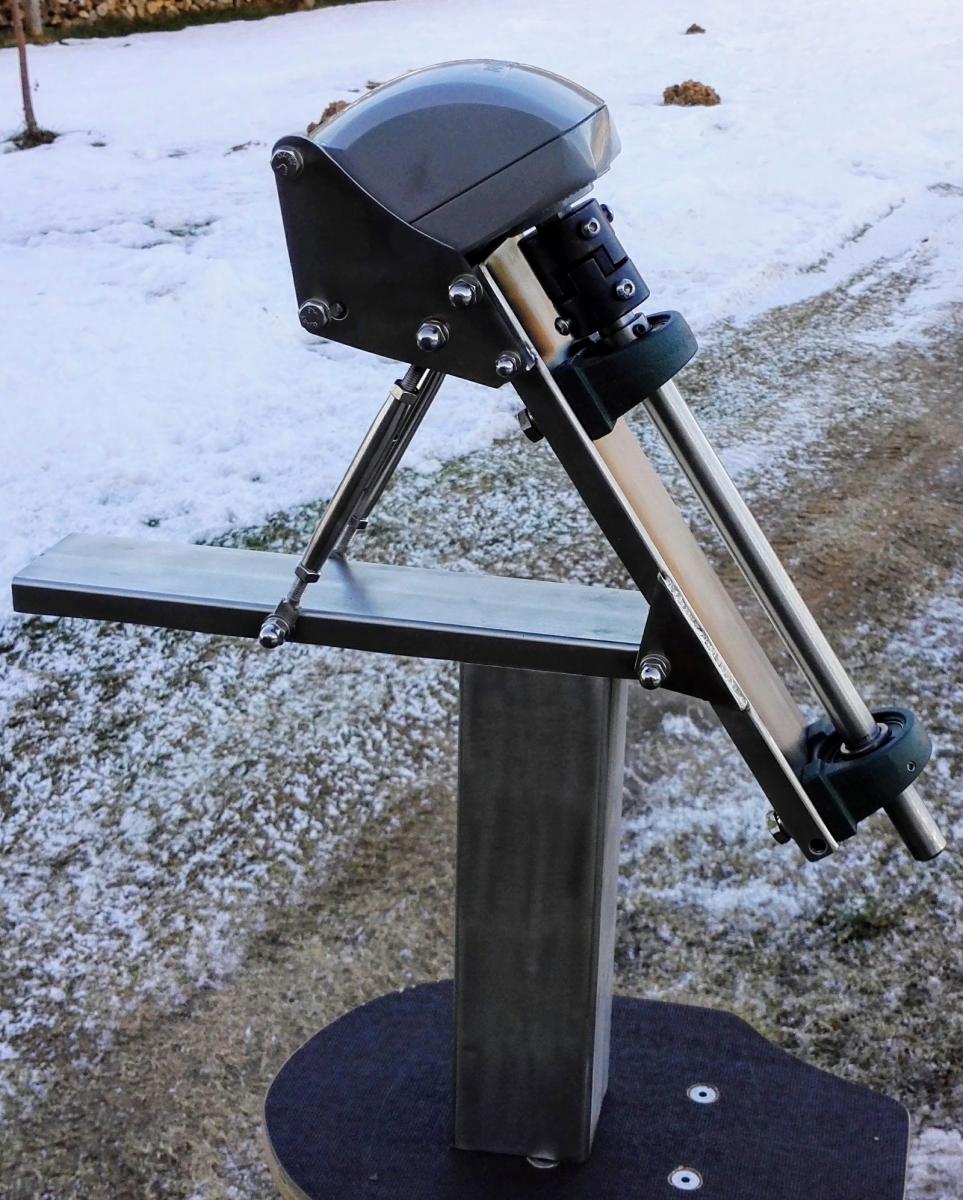

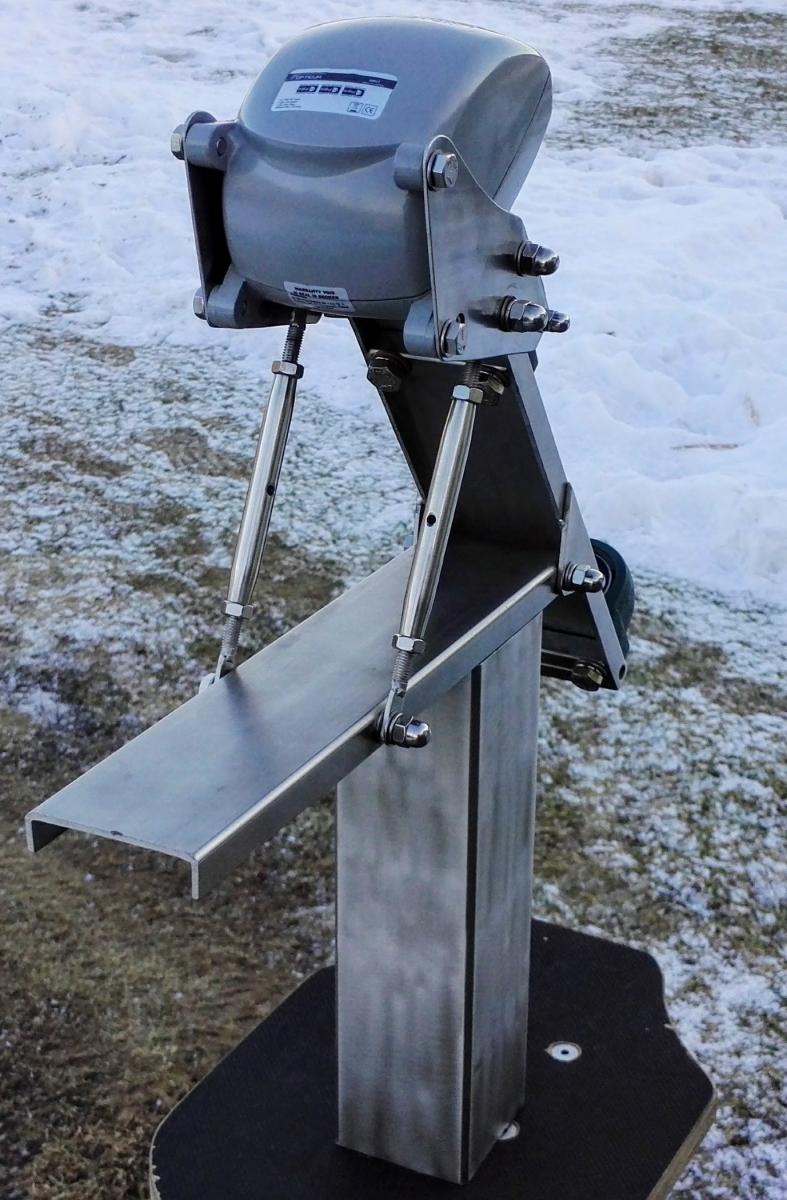

Ik ben afwerking met nieuwe mount. Wanneer zal weer vergunningen ergens installeren. Op de VIDEO  antenne gaat van 96, 5 * E naar 45 * W. En nog paar foto 's

[duitsland]

Geniaal gemaakt. Mijn complimenten!

Hij draait zo aan het geluid te horen ook helemaal niet zwaar



Mooi hoor.
