CR-10, box fannetjes vervangen.


Con
 Delen

Aanbevolen berichten

  • V.I.P.

Ik heb nog geen fannetjes geplaatst maar wel onderzoek ter voorbereiding.
(het betreft NIET de voedingsfan, komt later misschien).

Omdat ik 2 Noctua fannetjes had gekocht (NF-A4x10 FLX) dacht ik, kom laat ik het tweede

fannetje plaatsen in de box.

Ik ga niet eerst vertellen dat je de 230 stekker uit de box moet halen, dat weet je zelf wel.

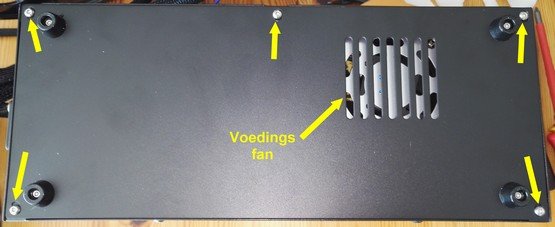

Ik heb de box omgedraaid )op zijn kop gelegd met zijn pootjes omhoog (ach gossie).
Dan vervolgens 5 kleine inbusboutjes losgedraaid, die gaan stroef (je houdt je hart van  bij het

terug aanbrengen). En de bodem is los, leg hem ergens neer of houdt hem een uurtje vast. Wat je wil.

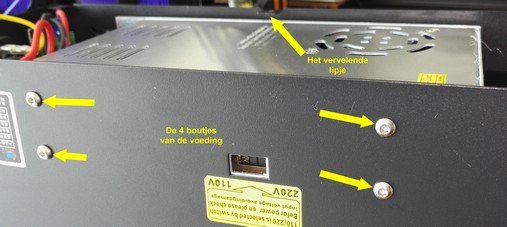

Voorts moet je de aluminium voeding losschroeven (4 schroeven). De voeding eruit halen moet je

geforceerd doen, een lip in het midden moet je voorzichtig aan de kant duwen en zo de voeding eruit.


Voorzichtig, de bedrading is niet al te lang.



Leg iets hoogs achter de box (de zelfde hoogte als de box) en roteer de voeding naar achteren, zo

heb je precies ruimte wat betreft de bekabeling.


En dan? kijken, kijken en nog eens kijken voor je iets doet. Teleurstelling!

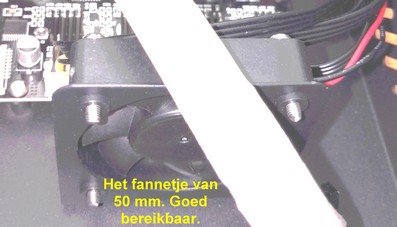

In de box zitten 2 fannetjes, één 40 x 40 x 20 en één 50 x 50 x 10.

fan40mm.jpg.c4928553096a5dac5c1b8fb93e6f4d20.jpgfan50mm.jpg.0e42ff0bb0e741659e083be5974b16e0.jpg
De Noctua was wél 40mm maar helaas 10 dik. Dus vette pech. Je kunt het
uiteraard overwegen maar gezien de verschillen;
NF-A4x10 FLX, RPM 4500, dB(a) 17.9 en m3/h 8.2, U 12 Volt.
NF-A4x20 FLX, RPM 5000, dB(a) 14.9 en m3/h 9.4, U 12 Volt.
Kies ik voor het bestellen van een nieuwe Noctu NF-4x20 FLX.

Voor de tweede fan van 50mm heb ik inmiddels de Noiseblocker BlackSilent XS-1, 50mm
geselecteerd. de spec's; RPM 3000, dB(a) 16.0 en m3/h 12, U 12 Volt.
Een mooi fannetje dus. En voor nog geen 9 Euro. Geen geld dus.

Goed weer terug naar de "infrastructuur". Vanaf de print loopt een kabelboompje
welke vast zit met 2 kabelbindertjes (deze moet je losknippen) alwaar ook de
4 draadjes van de twee fannetjes zitten.
Op de print zit een printconnector waar per poortje 3 draadjes zijn geperst, 2
ervan zijn van de fannetjes, dit geldt voor zowel de plus als de min.


Ik ga, straks als ik de fan's binnen heb, hetzelfde te werk als de vorige keer
en zo laat ik alle draadjes zo lang mogelijk en zal de manteltjes wegbranden
met een aansteker en een en ander afwerken met krimpkous.
Op de bodem van de box (tijdens de werkzaamheden de onderkant) zitten steunpunten
voor de kabelbandjes. Die zijn dat weer her te gebruiken. Nu heb ik even een
tape-je de berdrading vastgezet.

Ik heb de achterste fan even tegengehouden, een enorme herriebak en denk de
grootste boosdoener. Dus eerst deze fan's vervangen en dan zien of de voeding
nog nodig is.



Overigens, waar ik mij om druk maakte, het terugbrengen van de boutjes, dat
ging tegen verwachting in goed. Wel viel het mij op dat de behuizing ietsjes
ruitvormig zodat de bodemplaat een beetje wringen was. Maar ging ook goed.



Wat mij wél een beetje dwars zit is het roostertje aan de achterzijde tbv de

40mm fan. Deze slokt een hoop weerstand op. Helaas heb ik niet de middelen

(lees Dremel) om dit "roostertje" te vervangen door een draadroostertje.

Dit geldt nog meer voor de voeding, daar zitten zelf 2 van die krengen.



Wordt vervolgd.





aangepast door Con
Schrijffouten
  • Like 1

Groet, Con. Gloeiende, gloeiende, een beetje humor moet kunnen, anders ga je maar ergens anders heen..
Sinds maart 2021 glasvezel via KPN.

Internet/PC: router KPN Box 12 en TP link archer AC 1200, TP-Link accesspoint, switch (8), switch (4)

Intel Nuc met Home Assistant, Intel Nuc als PC met Windows 10, 16 Shelly's en een ESP-tje.

Link naar bericht
Delen op andere sites


  • Moderators

Ik lees je howto's met grote belangstelling Con, leuk om te zien wat je er zoal aan kan veranderen zodat het veel minder lawaai maakt.

VU+ Duo2  met VTi  13 VU+ Uno met VTi  9.0.2

geen Canal Digitaal meer en geen Sparql iptv meer
Triax 78, astra 1,2,3, HB

Link naar bericht
Delen op andere sites

  • V.I.P.

Ja, de herrie is echt "not normal", hij staat bij mij in de huiskamer...

Groet, Con. Gloeiende, gloeiende, een beetje humor moet kunnen, anders ga je maar ergens anders heen..
Sinds maart 2021 glasvezel via KPN.

Internet/PC: router KPN Box 12 en TP link archer AC 1200, TP-Link accesspoint, switch (8), switch (4)

Intel Nuc met Home Assistant, Intel Nuc als PC met Windows 10, 16 Shelly's en een ESP-tje.

Link naar bericht
Delen op andere sites

  • Beheerders

Hoi Con,



Waarom plaats je die kleine fans terug?



Je kunt volgens mij beter de 50mm én de 40mm door Noctua 60mm vervangen. Die 3d geprinte adapters passen uitstekend.

Gebruik je een advertentie blocker? Sluit onze website dan uit. Zonder advertenties kan deze site niet voortbestaan.

Link naar bericht
Delen op andere sites

  • V.I.P.

Ik zie de noodzaak hier niet zo van in. Daarnaast wil ik in de basis

niets aan het flowontwerp veranderen. En als laatste wordt het

allemaal wéér krapper. Zit nu al ontzettend te pielen om overal

bij te komen. Ooit was ik machine-bankwerker op school en dan

gaat het er allemaal (in vergelijking tot) als een beest aan toe.

Dus dat fijne spul kost me heel veel moeite met die grote vingers

van mij.

Ga wél het buitenste (40mm) roostertje vervangen door een

opbouwrooster (met tralies), dat vind ik een toegevoegde waarde.

Groet, Con. Gloeiende, gloeiende, een beetje humor moet kunnen, anders ga je maar ergens anders heen..
Sinds maart 2021 glasvezel via KPN.

Internet/PC: router KPN Box 12 en TP link archer AC 1200, TP-Link accesspoint, switch (8), switch (4)

Intel Nuc met Home Assistant, Intel Nuc als PC met Windows 10, 16 Shelly's en een ESP-tje.

Link naar bericht
Delen op andere sites

  • 1 maand later...
  • V.I.P.

ZO, die zitten erin!



Althans de 2 fannetjes in de box (de fan voor de voeding dus niet).



Man, man, wat een enorme verbetering, Michael Knight zou zeggen

"Kitt in Whispermode"...



En de voeding...? Ga ik denk ik niet doen, dit waren echte de grote

boosdoeners. Het ging bijna feilloos op één ding na, wees bedacht.



Het 40mm fannetje tegen de achterkant heb ik vervangen door een

Noktua 40x40x20, zoals er ook in zat. ECHTER!!! Bij de Noctua zijn

de bestaande boutjes 3 mm te lang wat inhoudt dat je um niet vast

kunt zetten. Stom toevallig had ik nog 3mm kunststof moertjes liggen

en heb daarmee de ruimte opgedikt. Dus wees voorbereidt.



De 50mm fan zit op een piepklein consooltje met 4 boutjes vast.

Het consooltje zit echter vast met 2 boutjes aan de opstaande

draadbusjes op de bodem. DIE moet je losmaken en dan het

fannetje van het consooltje afhalen. Anders loop je te tobben.



Dus 2 tips, één, zorg voor vulling tbv het achterste fannetje en

2 demonteer de 50mm fan in de zojuist genoemde volgorde.

Groet, Con. Gloeiende, gloeiende, een beetje humor moet kunnen, anders ga je maar ergens anders heen..
Sinds maart 2021 glasvezel via KPN.

Internet/PC: router KPN Box 12 en TP link archer AC 1200, TP-Link accesspoint, switch (8), switch (4)

Intel Nuc met Home Assistant, Intel Nuc als PC met Windows 10, 16 Shelly's en een ESP-tje.

Link naar bericht
Delen op andere sites

  • Beheerders

Fijn dat het opgelost is. Bij mij waren de 3 grootste herrieschoppers de fan in het midden van de besturingskast en die is vervangen door een 60mm door een andere beugel te plaatsen, de 40mm van achterin de kast (tevens vervangen door een 60mm, met verloopstuk) en de fan in het kastje van de hotend, vervangen door een 40mm.



Alles Noctua.

Gebruik je een advertentie blocker? Sluit onze website dan uit. Zonder advertenties kan deze site niet voortbestaan.

Link naar bericht
Delen op andere sites

  • V.I.P.

Die van die hotend had ik al vervangen.

Het is nu weelderig stil, een toppie aanvulling.



Maar zoals eerder gezegd, ik heb de bestaande

diameters aangehouden. En de rust is sereen...:grin:
