Iemand idee waarom ik N52.257 E 000.000 moet instellen voor Usuals

[MeneerM]

Ik was er zelf achter gekomen, had een of andere site gevonden die de coordinaten in verschillende notaties weergeeft. Zit nu toch nog te klooien met dat hij niet 100% op de belt lijkt te draaien. Het irritante is dat ik ook niet helemaal zeker weet of die schotel nu echt recht op die motor zit. heb het lasnaadje van die rotor pijp wel precies in het midden van de schotelbeugel gehouden.

[Sprietje]

Corrigeer volgens de tekeningen die ik eerder geplaatst heb.

[MeneerM]

Kan je dat nog iets verduidelijken Sprietje. Dat groene vinkje staat niet op het getekende satellietje ?

[smetje limb.BE]

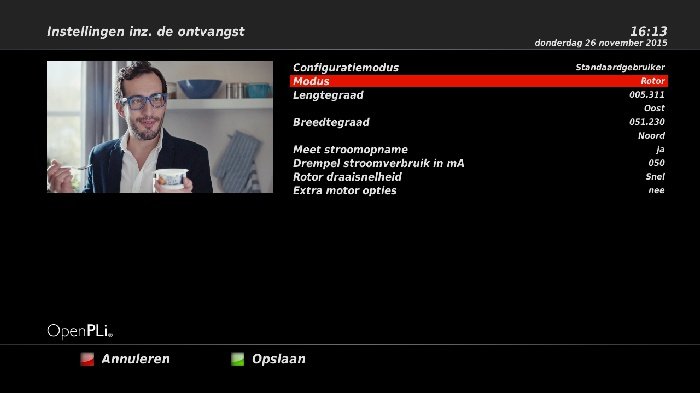

zet je motor instellingen gelijk ze moeten staan in ussals

zet de ontvanger op een zender van (sirius) ASTRA.4

op deze frequentie

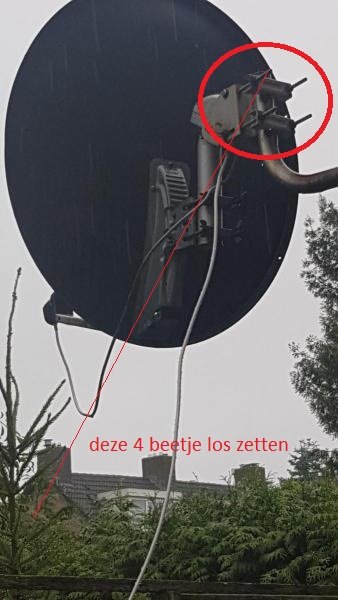

dan stel je de schotel af tot je signaal krijgt en draai de 4 moeren terug vast

wel jou gegevens invullen he

Astra 4A

11766.00

H

B3

Europe

DVB-S

QPSK

27500 3/4

voor jou 5°



14 november 2017 aangepast door smetje limb.BE

[Sprietje]

Hoezo Smetje moet hij de rotor afstellen op 5°? Ga jij nu dezelfde fout maken als MeneerM?
De Astra4 staat bij hem precies zuid dus moet de rotor op nul graden staan.



En de afbeeldingen geven het volgende aan:
A:
Als je de rotor naar het westen en naar het oosten laat draaien, staat de schotel onder de satellieten gericht (de gestippelde boog die niet goed is en aangegeven met een rood kruis). Hij moet de ononderbroken boog gaan beschrijven aangegeven met een groen vinkje.
B:
Als je de rotor naar het westen en naar het oosten laat draaien, staat de schotel boven de satellieten gericht (de gestippelde boog die niet goed is en aangegeven met een rood kruis). Hij moet de ononderbroken boog gaan beschrijven aangegeven met een groen vinkje.
C:
Als je de rotor naar het westen laat draaien, staat de schotel boven de satellieten gericht en als je de schotel naar het oosten laat draaien staat de schotel onder de satellieten gericht (de gestippelde boog die niet goed is en aangegeven met een rood kruis. Hij moet de ononderbroken boog gaan beschrijven aangegeven met een groen vinkje.
D:
Als je de rotor naar het oosten laat draaien, staat de schotel boven de satellieten gericht en als je de schotel naar het westen laat draaien staat de schotel onder de satellieten gericht (de gestippelde boog die niet goed is en aangegeven met een rood kruis. Hij moet de ononderbroken boog gaan beschrijven aangegeven met een groen vinkje.



[smetje limb.BE]

Nee sprietje

Hij had hem op 0.00•

Staan dacht ik

[Sprietje]

Nee Smetje, hij had hem eerst op nul staan en ging de schotel toen uitrichten op de Thor 0,8W. Ja dan zit je er ongeveer 5° naast als je op 4,8e woont. Hij gaat de schotel nu uitrichten op de Astra 4A, de voormalige Sirius en die staat voor hem precies zuid, dus de rotor op NUL.

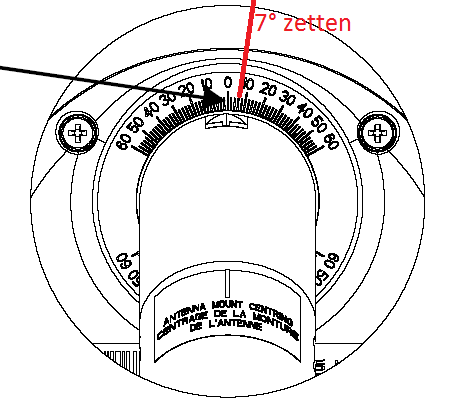

Bijgevoegd de SG-2100 instructie. Achteraan zie je de tabel staan voor de elevatie instelling. Velzerbroek ligt op 52,4 noord. Je moet de elevatiehoek van de rotor dus afstellen tussen de 37 en 38 graden.



SG_2100.pdf

[a33]

Modified motor elevation voor 52.43 Noord is 36.9 graden.

Modified dish declination is 6.9 graden.

(Schotel elevatie is dan dus 30.0 graden.)

[Sprietje]

Beste a33



Ik weet niet wat je precies bedoeld als je schrijft "Schotel elevatie is dan dus 30.0 graden"

Dit is de elevatie van de Sirius in Velserbroek maar dat is niet de elevatie die je op de schaalverdeling van de schotel in moet stellen.

De elevatie instelling van de schotel op een rotor is:
De kruk-hoek minus de Declination Angle.
Wat is de kruk-hoek?
Dat is de bocht die in de rotoras zit. Dat is bij een Moteck 2100 rotor 30 graden.
De declination is in dit geval 7 graden (afgerond).
De schotelelevatie moet dus afgesteld worden op 30 - 7 = 23 graden.



[MeneerM]

Ok mensen, zit nu na een tijd klooien zeer dicht op optimaal.

Na erachter te zijn gekomen dat ik de verkeerde graden schaal zat in te stellen op de motor gaat het nu een stuk beter pfff, wat een blunder.

Schotel heeft geen graden schaal dus daar werd ik ook al niet door getriggerd.



Heb 80cm alu schotel met inverto black ultra lnb, de zwakke ts 12130V op badr 26E is net goed te ontvangen nu (dubai tv) 5,2db snr

De west kant op moet nog ietsje getuned merkte ik, moet paar tikjes naar oost geven daar voor max signaal op thor 0,8W



Bedankt voor jullie hulp allemaal

[a33]

5 uur geleden zei Sprietje:

Beste a33

Ik weet niet wat je precies bedoeld als je schrijft "Schotel elevatie is dan dus 30.0 graden"

Dit is de elevatie van de Sirius in Velserbroek maar dat is niet de elevatie die je op de schaalverdeling van de schotel in moet stellen.



Precies, die bedoel ik. De elevatie van de schotel, of eigenlijk dus de hoek van de invallende stralen, voor als je de elevatie met een hoekmeter in wilt stellen aan de hand van de voorkant van de schotel.

Je moet er dan in dit geval natuurlijk nog wel de offsethoek nog van aftrekken.

Dus de gebruikte term is inderdaad niet zonder meer duidelijk; sorrie.



In dit geval was het om te laten zien, dat 36.9 - 6.9 = 30.0 graden, de benodigde elevatie voor de hele setup gericht op het zuiden, 4.8oost.



groet,

A33

[Sprietje]

Tja, die schotels bestaan er inderdaad die geen elevatieschaal hebben.
In dat geval pak ik de electronische waterpas. De Sirius staat daar op een elevatie van 30 graden. Als je dan bijv. weet dat een bepaald schotelmerk een offset heeft van 26 graden, dan moet de schotel 4 graden achterover staan.
