Richten prime focus 2m35


ALFRED
 Delen

Aanbevolen berichten

Beste leden,

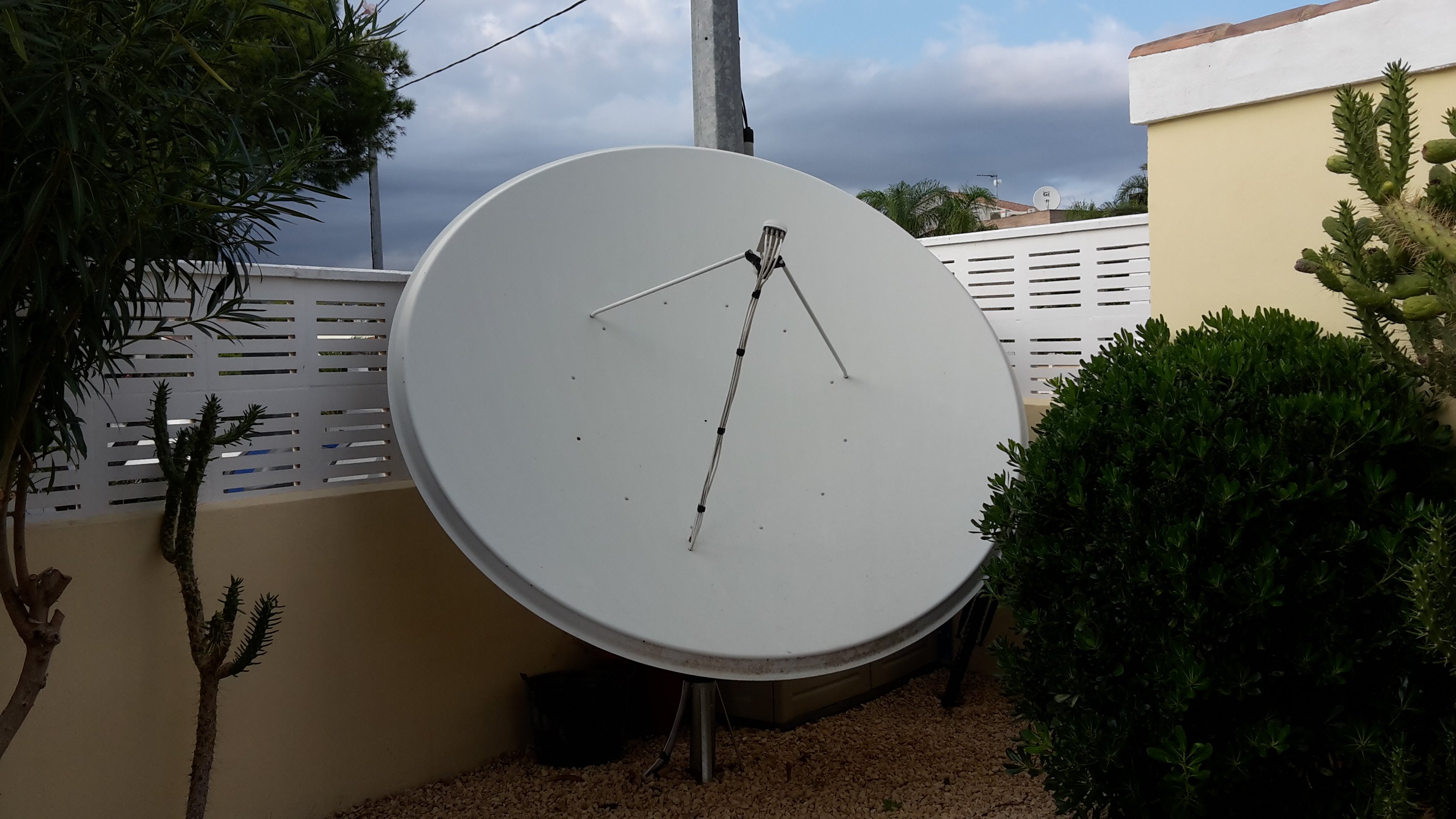

Een prime focus schotel van 2m35, gericht op Astra 28,2° moet nu Astra 19,2° ontvangen.

Zijn er leden die ervaring hebben met grote schotels?.

De locatie is 38,6565231 / 0,0751268.

Voor Astra 28,2° is de azimut 139,45° en de elevatie 36,59°.

Voor Astra 19,2° 150,96° en 41,03°.

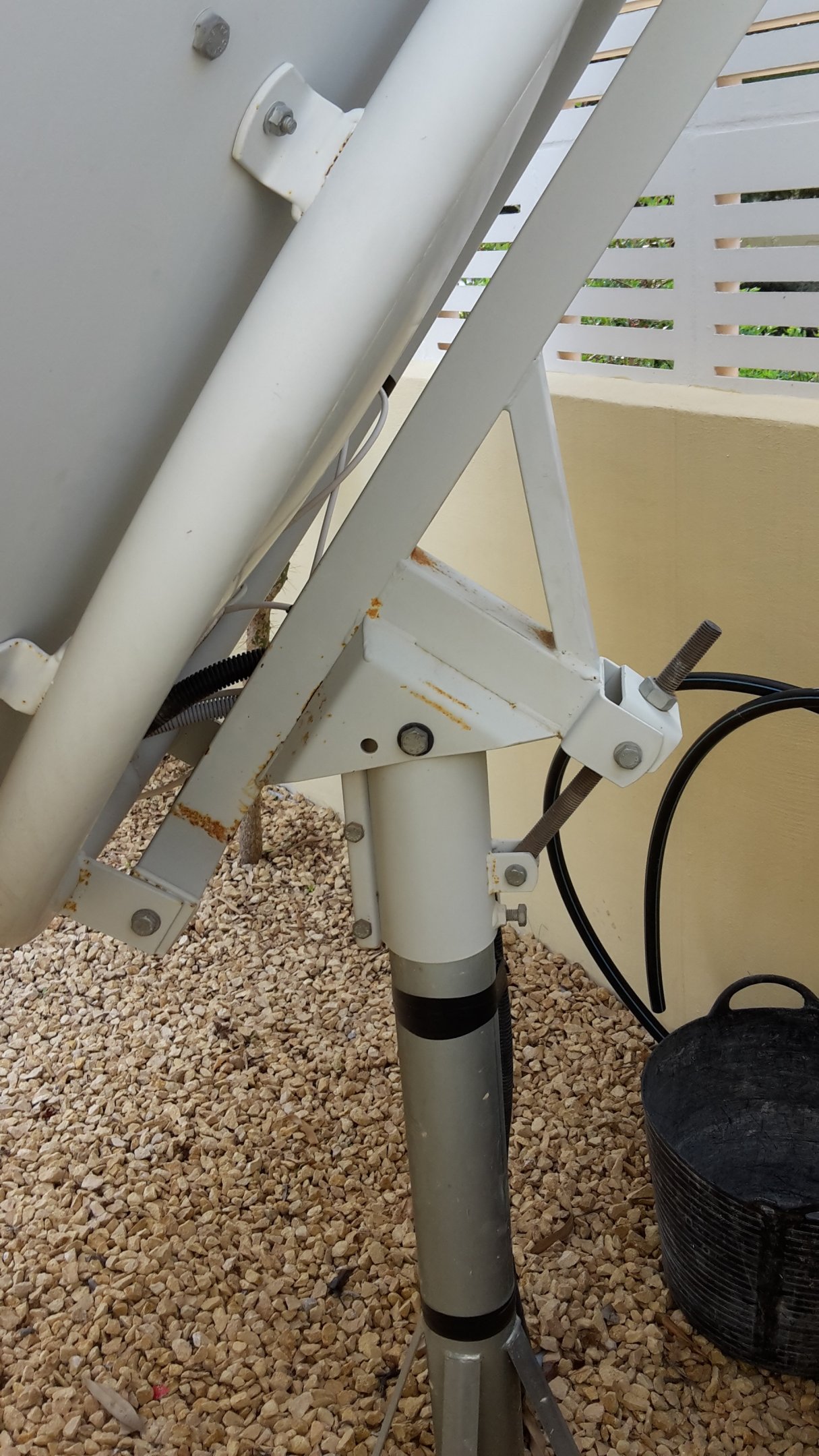

De schotel is bevestigd op een paal van 9,7 cm doorsnede.

Het verschil in azimut is 150,96 - 139,45 = 11,51°.

Dat maakt een verschil van ((3.1416 x 9,7)/360) x 11,51 = 0,9743 cm tussen 2 punten op de paal.

De openingshoek van zo een schotel is maar 0,76°, de afstelling moet dus zeer nauwkeurig zijn.

Het signaal van Astra 19,2° is zeer sterk, moet toch lukken zeker?.

Of is er een betere en nauwkeurige oplossing?.

Is de afstelling volgens de stand van de zon mogelijk met een prime focus?.

Vermoedelijk moet er een klem bevestigd worden aan de paal, om te voorkomen dat de schotel naar beneden schuift als men bouten losmaakt?.

Er zijn geen graduaties te vinden voor het afstellen van de elevatie.

Graag jullie advies.

Voor iedereen het beste voor 2018.









Link naar bericht
Delen op andere sites

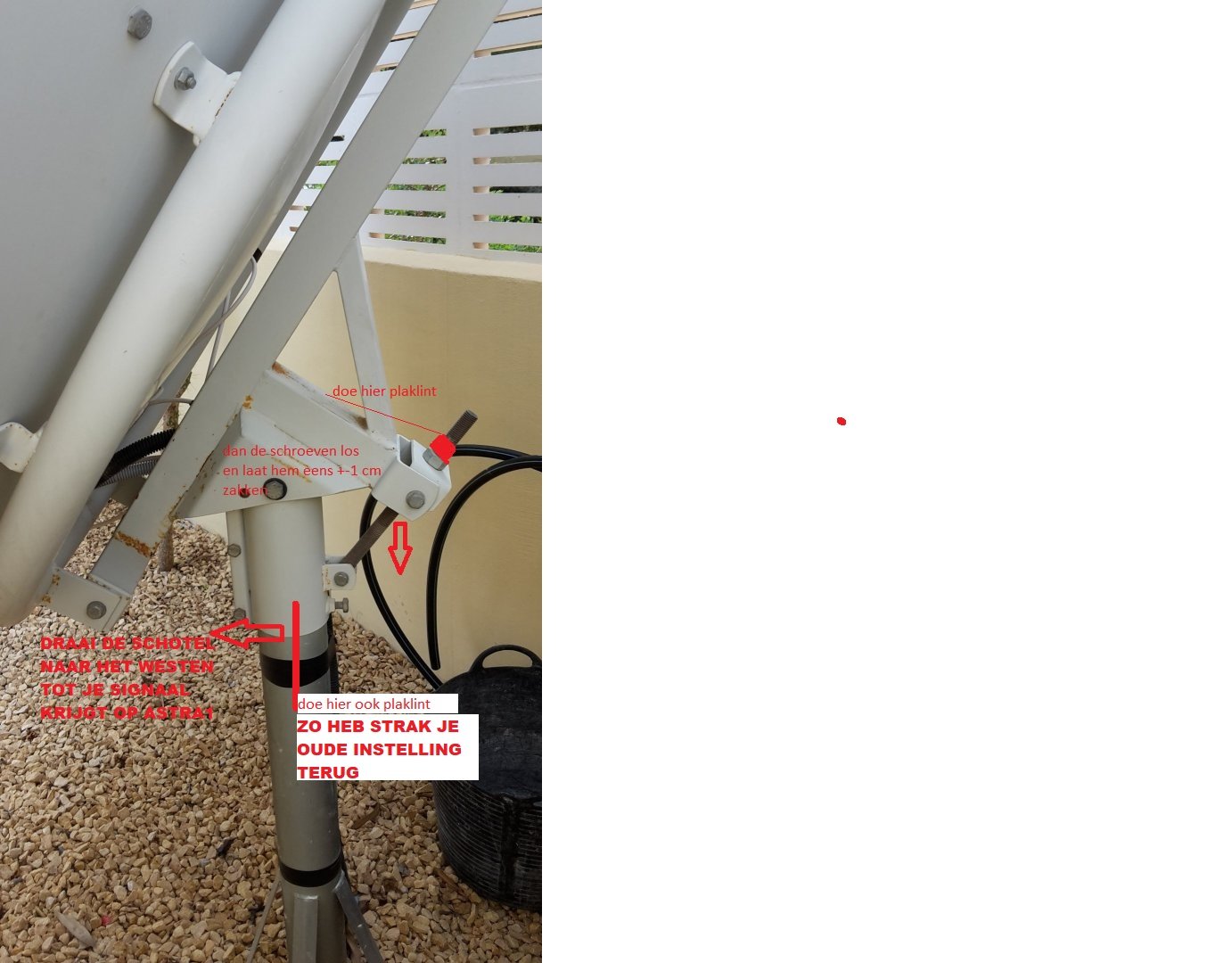

zo kan je het even proberen

en zet hem op een vrije zender op astra1...zie dat je frequentie goed is



Richten prime focus 2m35.jpg

sport 1 duitsland.jpg

1x Dreambox 900UHD OpenPLi GCC-11.1.20210808 2x  TRIAX 110 TDS 4x twin lnb 1x Channel Master 1.20

1x DREAMBOX 8000 HD pvr 1x DB800 prv  2x Dreambox 800se  1x GIGABLU HD QUADPLUS  1x Sab unix triple

1x Samsung UE65MU7070 4K Ultra HD Smart LED  1x Samsung  UE46F6650SSXXN led



Link naar bericht
Delen op andere sites

  • V.I.P.

Beste Alfred



Zo, dan zul je wel een berg signaal krijgen op de Astra 19,2 met een schotel van 2,35 meter die je daar makkelijk met een schotel van 50cm kunt ontvangen
Je kunt het verschil in azimuth niet gebruiken om te bepalen hoeveel graden de schotel verdraaid moet worden.
Als je het op de juiste manier uitrekent, is het verschil in Calpe precies 10,00 graden. Dat wil dus zeggen dat op die paal van 97mm diameter, de klem precies 8,468mm verplaatst moet worden, dus geen 9,743mm

De elevatiewaarden kloppen, dus moet de elevatie 41,03°- 36,59° = 4,44° hoger ingesteld worden. Tja, dan is een digitale waterpas die tot 0,1° minimaal nauwkeurig zijn wel het makkelijkst.



Link naar bericht
Delen op andere sites

Ik heb veel van deze schotels op kreta geplaatst. Is geen spanje natuurlijk. Ik denk dat je de LNB bijna recht moet plaatsen, en de schotel een stukje naar het westen moet draaien. Je zal dan zeker signaal krijgen! Met zo.n sterk signaal zal het niet makkelijk zijn om de elevatie af te stellen, wat eigenlijk ook niets uit zal maken. Ik vervang hier die schotels voor een 80 cm. Buisje op de bestaande montage voet lassen en kleine erop.

Administrator

Link naar bericht
Delen op andere sites

  • V.I.P.

Nee Frans, de lnb moet niet bijna recht geplaatst worden maar wel minder schuin. Als het goed is staat die nu -23° schuin en hij moet voor de Astra 19,2 op -15° skew staan.
Je kunt de schotel ook laten staan en er een lnb voor de Astra 19,2 bij plaatsen. Dan heb je de Duitse en de Engelse zenders.



Link naar bericht
Delen op andere sites

  • Moderators

De schotel vervangen voor een schotel van 80 cm is handiger.

En dan verkoop je deze schotel.

Gaat niet bestaat niet!            65" 4-K OLED,  Vu+ Solo 4K, Vu+ Solo 4K, Humax Rebox-8500, Rebox-8000, Wisi OR 280
Nokia 9500, Nokia 9800, HDCI-2000,Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo

Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan.

Link naar bericht
Delen op andere sites

waarom verkopen dit is een prima schotel

gewoon een beetje andersqafstellen

1x Dreambox 900UHD OpenPLi GCC-11.1.20210808 2x  TRIAX 110 TDS 4x twin lnb 1x Channel Master 1.20

1x DREAMBOX 8000 HD pvr 1x DB800 prv  2x Dreambox 800se  1x GIGABLU HD QUADPLUS  1x Sab unix triple

1x Samsung UE65MU7070 4K Ultra HD Smart LED  1x Samsung  UE46F6650SSXXN led



Link naar bericht
Delen op andere sites

  • Moderators

Lijkt mij nogal overkill.



Ik hoop dat de LNB tegen dit signaal kan en niet overstuurd wordt.



Gaat niet bestaat niet!            65" 4-K OLED,  Vu+ Solo 4K, Vu+ Solo 4K, Humax Rebox-8500, Rebox-8000, Wisi OR 280
Nokia 9500, Nokia 9800, HDCI-2000,Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo

Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan.

Link naar bericht
Delen op andere sites

TS kijkt nu toch ..en wat maakt het uit om op een andere sat te zitten voor de lnb

Beste leden,

Een prime focus schotel van 2m35, gericht op Astra 28,2° moet nu Astra 19,2° ontvangen.

aangepast door smetje limb.BE

1x Dreambox 900UHD OpenPLi GCC-11.1.20210808 2x  TRIAX 110 TDS 4x twin lnb 1x Channel Master 1.20

1x DREAMBOX 8000 HD pvr 1x DB800 prv  2x Dreambox 800se  1x GIGABLU HD QUADPLUS  1x Sab unix triple

1x Samsung UE65MU7070 4K Ultra HD Smart LED  1x Samsung  UE46F6650SSXXN led



Link naar bericht
Delen op andere sites

13 uur geleden zei ceesv:

De schotel vervangen voor een schotel van 80 cm is handiger.



Ik zat nog even te kijken of hij de LNB voor 19oost ook gewoon bij wijze van multifeed-LNB naast de huidige LNB kan hangen; dat zou met zo'n grote schotel ook meer dan voldoende signaal geven. En dan hoeft de hele schotel niet opnieuw afgesteld te worden.

Maar zo te zien zou dat lastig worden, met de feedstang die er nu zit.



Oversturing lijkt me inderdaad een risico.

Ben beieuwd hoe het uit zal pakken.



groet,

A33

Ik ben blij dat mijn posts hier geen gouden gouden randje hebben.

Raar voorrecht vind ik dat namelijk, zo'n gouden randje.

Ik waardeer posts liever op de inhoud, dan op de status van de poster.



Link naar bericht
Delen op andere sites

Is best te doen met de juiste houder of zelf wat in elkaar zetten, maar dan moet je wel een beetje handig zijn en weten waar je de LNB het beste plaatst.

Maar zo te zien is TS niet geïnteresseerd in de Engelse zenders.

Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2) OpenPLi 8.1

Xtrend ET10000: 2x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 8.1
Channel Master 120cm offset: 42.0°E-34.5°W, SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.

Link naar bericht
Delen op andere sites

  • V.I.P.

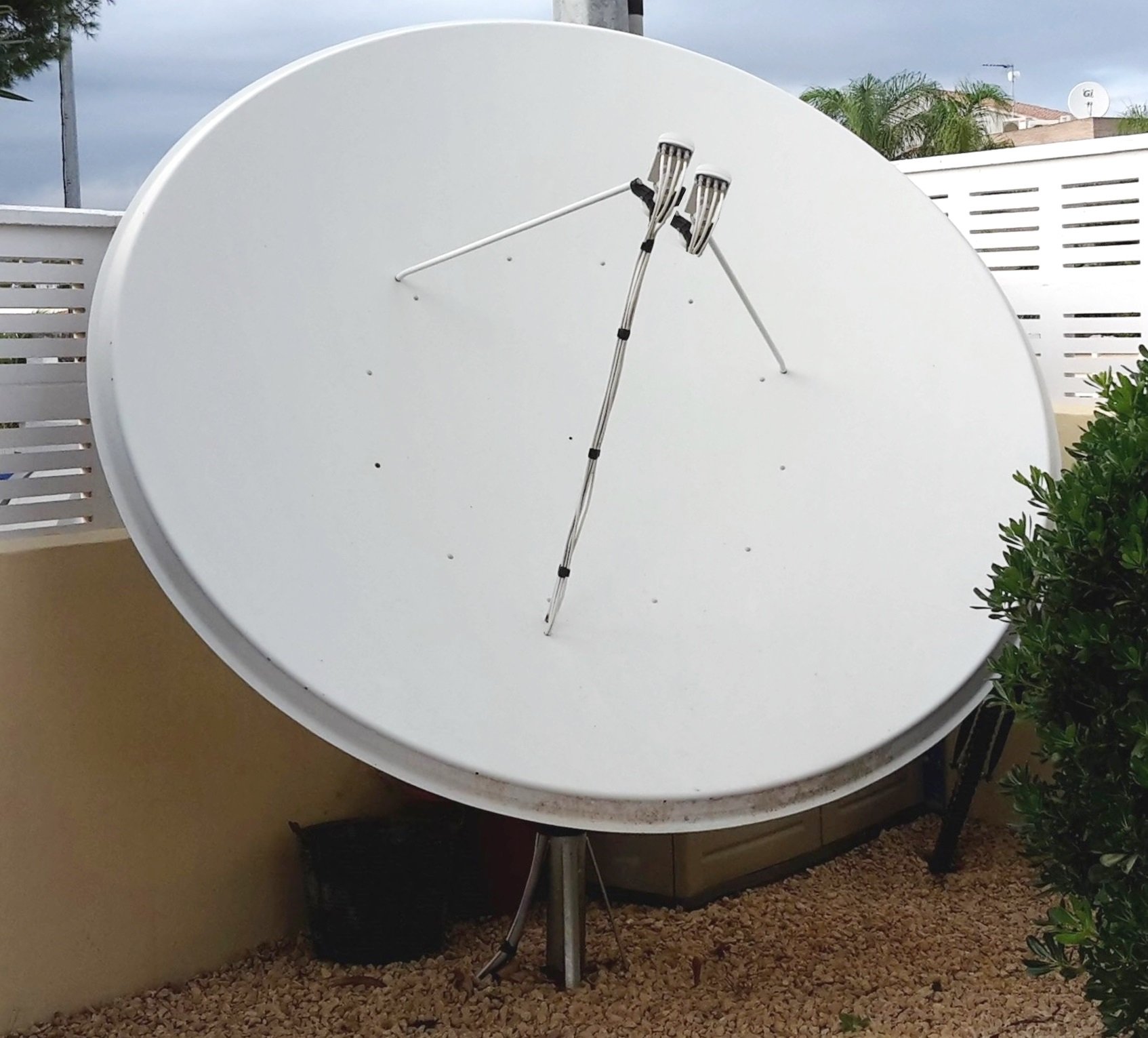

Een extra lnb voor de Astra 19,2 moet volgens mij geen probleem zijn.

De lnb-houder  moet 26,4 graden schuin omlaag afgesteld worden, naar rechts op de foto.

Uitgaande dat de schotel een f/D-verhouding heeft van 0,33, moet de hartafstand van de bijgeplaatste lnb 135mm zijn hart op hart.

Link naar bericht
Delen op andere sites

Ach ja, dan is het toch een makkelijke 'oplossing', zonder dat de hele schotel opnieuw moet worden afgesteld!



En als hij een gewone LNB neemt voor f/D=0,6, dan zal er ook niet snel oversturing plaatsvinden denk ik, omdat niet het hele schoteloppervlak gebruikt wordt voor ontvangst.



Heeft @Emekli niet zo'n opstelling, ook met een gewone f/D=0,6 LNB als side-LNB?



groet,

A33

Ik ben blij dat mijn posts hier geen gouden gouden randje hebben.

Raar voorrecht vind ik dat namelijk, zo'n gouden randje.

Ik waardeer posts liever op de inhoud, dan op de status van de poster.



Link naar bericht
Delen op andere sites
