Ervaring met flexibele platte coaxkabel

[satmad]

Heeft iemand ervaring met een flexibele platte coaxkabel.

Ik zit er aan te denken om deze kabel aan te schaffen omdat mijn huidige kabel te dik is om deze onder een houten vloer neer te leggen. Het gaat hier overigens om een afstand van 20 meter die ik moet overbruggen van ontvanger naar schotel.

[ceesv]

Plat en coaxiaal zijn 2 tegenstrijdige begrippen.

Ik heb nog nooit platte coax kabel gezien.

[Sprietje]

Waarom kan de coaxkabel niet onder de houten vloer? Leg eens uit.

[Frans B]

Misschien bedoelt hij die platte raam/deur kozijn doorvoer? Bij een houten vloer heb je toch ook wel een plint? dan kan je daar een dunne coax , bijv Belden H125 in wegwerken? In het slechtste geval kan je een kabelgootje erboven plakken.

[Tonskidutch]

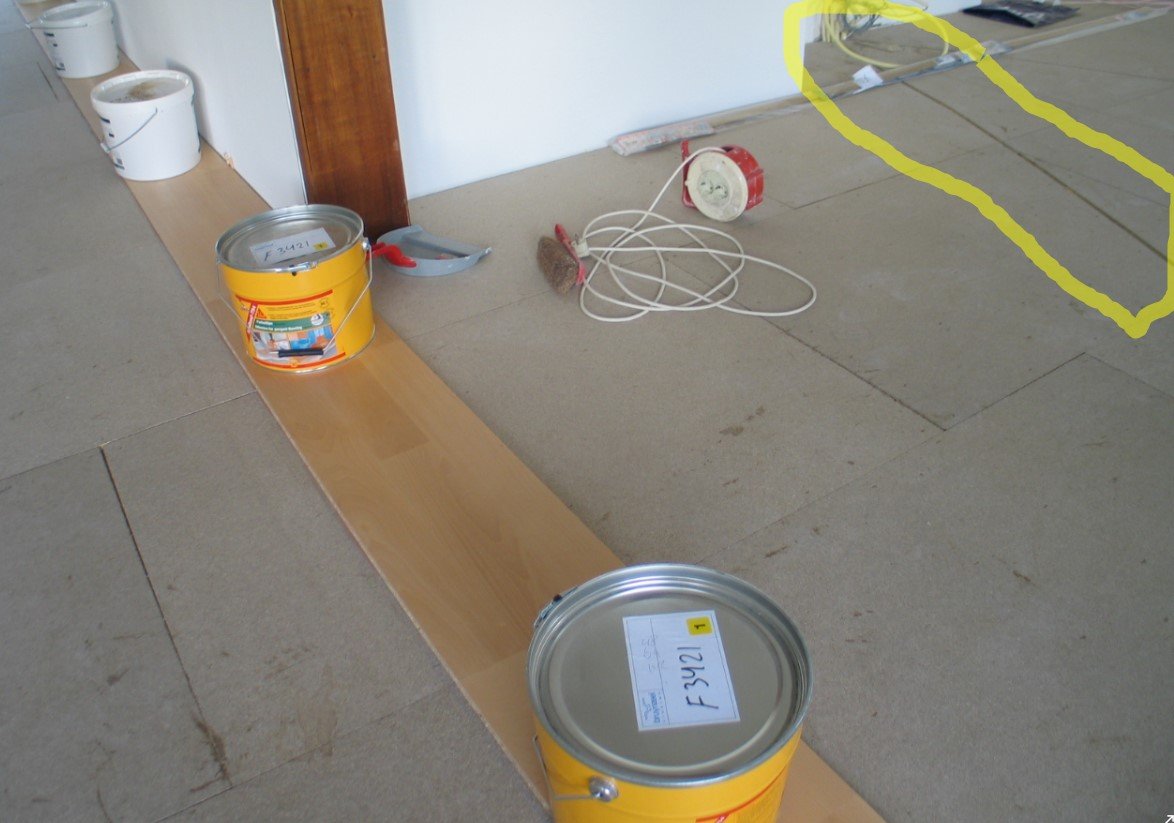

misschien dat je een ondervloer hebt van 8mm voor je Parket?

dan maak je daarin een zaagsnede zoals hier in de afbeelding dat is genoeg voor coax

[satmad]

Op internet heb ik toch een (blauwe) kabel gevonden die flexibel is . Overigens ik weet niet of op dit forum het merk en type mag noemen.



[Tonskidutch]

hier mag zelfs de producent genoemd worden, niet waar je hem kocht

en toch prachtig dat je het hebt kunnen oplossen

[satmad]

Bedankt voor je info Tonskidutch. En omdat ik deze kabel nog heb aangeschaft, zou ik graag willen weten of iemand hier ervaring mee heeft.

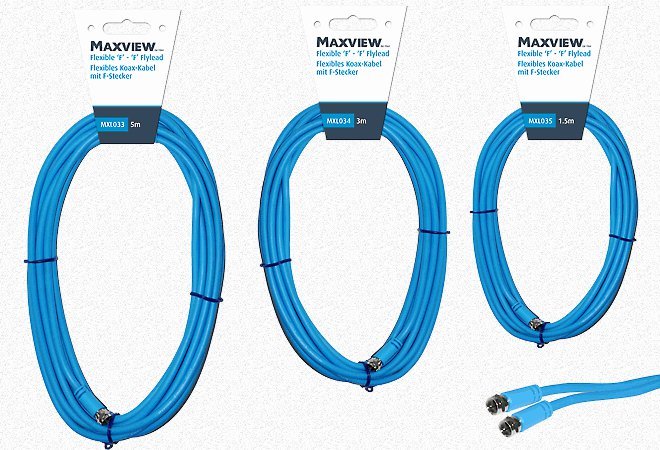

Het gaat om kabel "Maxview MXL 530 flexibele coaxkabel.



[Sprietje]

Deze kabel wordt gebruikt voor caravans. Hij is goed zichtbaar zodat je er niet makkelijk met je voeten of schoenen achter blijft hangen en heeft een tegenstelling bij gewone coaxkabel die een massieve middernader heeft, een middenader die uit meerdere dunne draadjes bestaat waardoor hij soepeler is. Dat is ook de reden dat er al F-connectores aan de kabel gemonteerd zitten want met een gewone F-connector is deze kabel niet te gebruiken. De vele dunne draadjes van de middenader zul je niet makkelijk in het gat van het chassisdeel kunnen steken waar je de F-connector op schroeft. De afzondelijke draadjes zullen omknikken.
De buitendiameter is dunner dan bij normale coaxkabel, deze is 5,6mm terwijl normale coaxkabel 6,9mm is. Geeft dus iets meer signaalverlies.

Maar moet de coxkabel die je gaat gebruiken erg flexibel zijn of is het alleen maar van belang dat deze dun is?



[satmad]

Ik wil deze kabel zowel buitenhuis en binnenhuis gebruiken. Echter ik heb één probleem, na de aanbouw zijn er hoeken (kolommen) ontstaan.

Ik kan helaas geen gat boren in één van kolom waar ik deze kabel doorheen kan trekken, dit omdat daar verwarmingsbuizen door heen lopen.

En ik heb gelezen dat je een normale coax kabel niet 90 graden mag buigen en om nou vier haakse f-conechter in te zetten lijkt me ook geen optie ivm signaalverlies en het netjes kunnen weg werken achter de plint. Daarnaast heb ik ook geen mogelijkheid om de coax kabel onder de houten vloer neer te leggen omdat er geen ruimte zit in de houten planken.



Vandaar de vraag of Maxview MXL 530 flexibele coaxkabel ook geschikt is satelliet tv en voor bovenstaande



Daarnaast wordt ik graag geïnformeerd hoeveel signaalverlies ik zal hebben, mocht ik kiezen voor deze kabel.

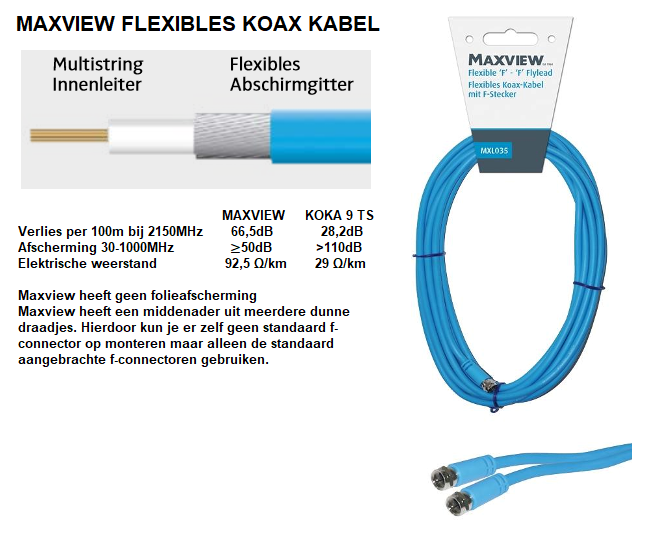

[Sprietje]

Beste satmad



Begin gewoon niet aan die blauwe kabel van Maxview. Het is gewoon grote rommel.
Met de afscherming van de kabel is het treurig gesteld.
Tegenwoordig met 4G wordt als eis gesteld minimaal 95dB afscherming. Deze kabel heeft slechts enkel één vlechtmantel als afscherming terwijl zulke coaxkabel al sinds vele jaren niet meer wordt gebruikt. Het minimale is een vlechtmantel met daaronder een folielaag en tegenwoordig met 4G is coax met een folielaag, een vlechtmantel en weer een folielaag algemeen gebruikelijk zoals ook bij de Koka 9 TS.
Het gevolg is dat de blauwe Maxview coaxkabel slechts een afscherming heeft van 50dB, absoluut onvoldoende dus en kans op instraling groot is.
Verder heeft de kabel een veel groter verlies dan een goede coaxkabel als de Koka 9 TS namelijk 66,5dB per 100 meter bij 2150MHz tegenover de Koka 9 TS slechts 28,2dB.
Ook de elektrische weerstand is erg hoog waardoor je bij lange leidingen meer kans hebt dat lnb's niet naar de hoge band willen schakelen.
Kortom, niet gebruiken, ook niet op de camping.



[satmad]

Beste Sprietje,



Bedankt voor je uitleg, echter nu heb ik nog steeds het probleem, op welke manier kan ik de coaxkabel verleggen.

Ik zou het liefst de kabel willen wegwerken achter de plint, echter in de woonkamer waar de kabel langs moet bevind zich een kolom.

Ik weet dat je een coaxkabel niet 90 graden mag buigen. Onder de vloer is ook niet mogelijk.

Ik kan vier haakse f-conechter in zetten, echter dan heb ik ook signaalverlies.



Dus hopelijk is er iemand die mij kan adviseren hoe het beste een kabel kan verleggen.

[ceesv]

De demping van die haakse F-connectors wordt voldoende gecompenseerd door de LNB MF versterking.

[trust]

11 minuten geleden zei satmad:

Beste Sprietje,



Bedankt voor je uitleg, echter nu heb ik nog steeds het probleem, op welke manier kan ik de coaxkabel verleggen.

Ik zou het liefst de kabel willen wegwerken achter de plint, echter in de woonkamer waar de kabel langs moet bevind zich een kolom.

Ik weet dat je een coaxkabel niet 90 graden mag buigen. Onder de vloer is ook niet mogelijk.

Ik kan vier haakse f-conechter in zetten, echter dan heb ik ook signaalverlies.



Dus hopelijk is er iemand die mij kan adviseren hoe het beste een kabel kan verleggen.

Als dat een betonnen kolom is , op de hoeken één cm boven  de vloer een paar keer inslijpen en weg krabben

[luisteraar]

Als het heel erg moeilijk is een coax te leggen bestaat er ook een mogelijkheid om via streaming over wifi tv

te kijken dat zet je de master sat antvangen dich bij de schotel waar eenvoudig coax te leggen is.
