afstand vijzen Wat is juiste afstand voor de vijzen op een tegelvoet (60x40cm) ivm de mastplaatsing

[Mojo]

12 minuten geleden zei trust:



Op de bestaande tegelvoet bovenop de machinekamer van een liftinstallatie staat nu een 120 cm Gibertini , deze wordt vervangen door een 150 cm Gibi met lnb revolver . Ga je niet redden met een grindtegel .

Als we de steekmaat hebben van de voetplaat is de rest kinderspel . Even zelf opmeten is tamelijk omslachtig , een passende ladder is daar niet voorhandig .

Je kan het hier even komen afkijken. Ik heb zo'n voet staan namelijk.

[Sprietje]

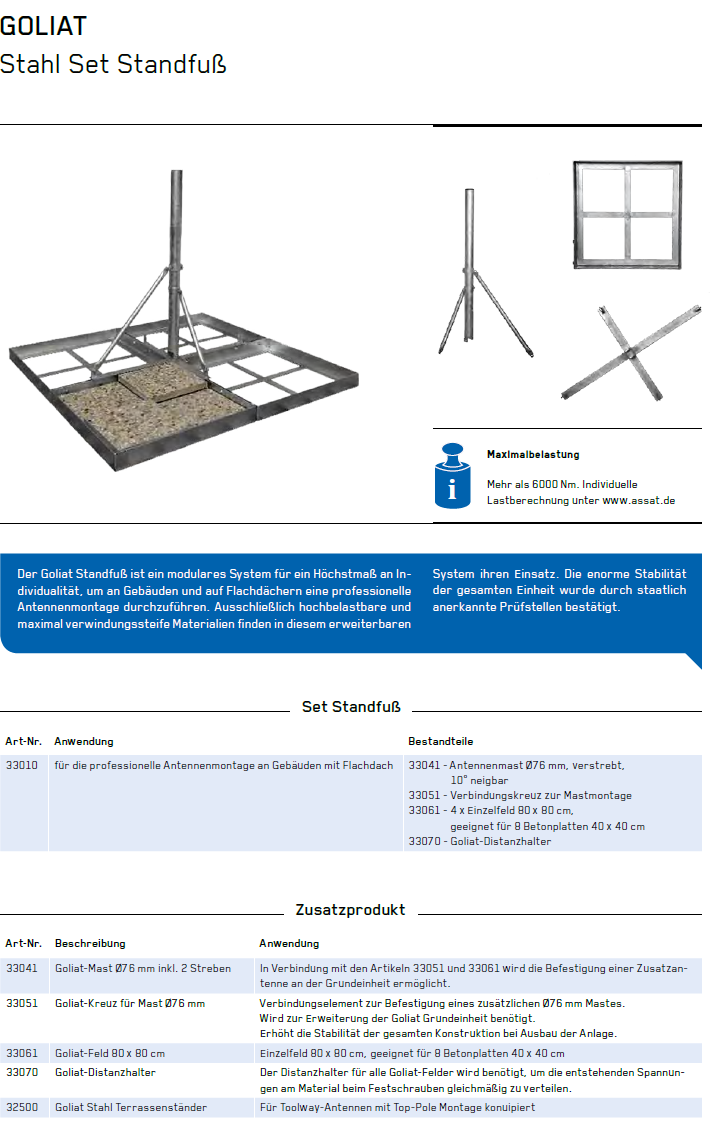

Er bestaan kant en klare tegelvoeten met een mast van 76mm, zie bijlage

[cookie monster]

Sprietje , die is TE breed !!

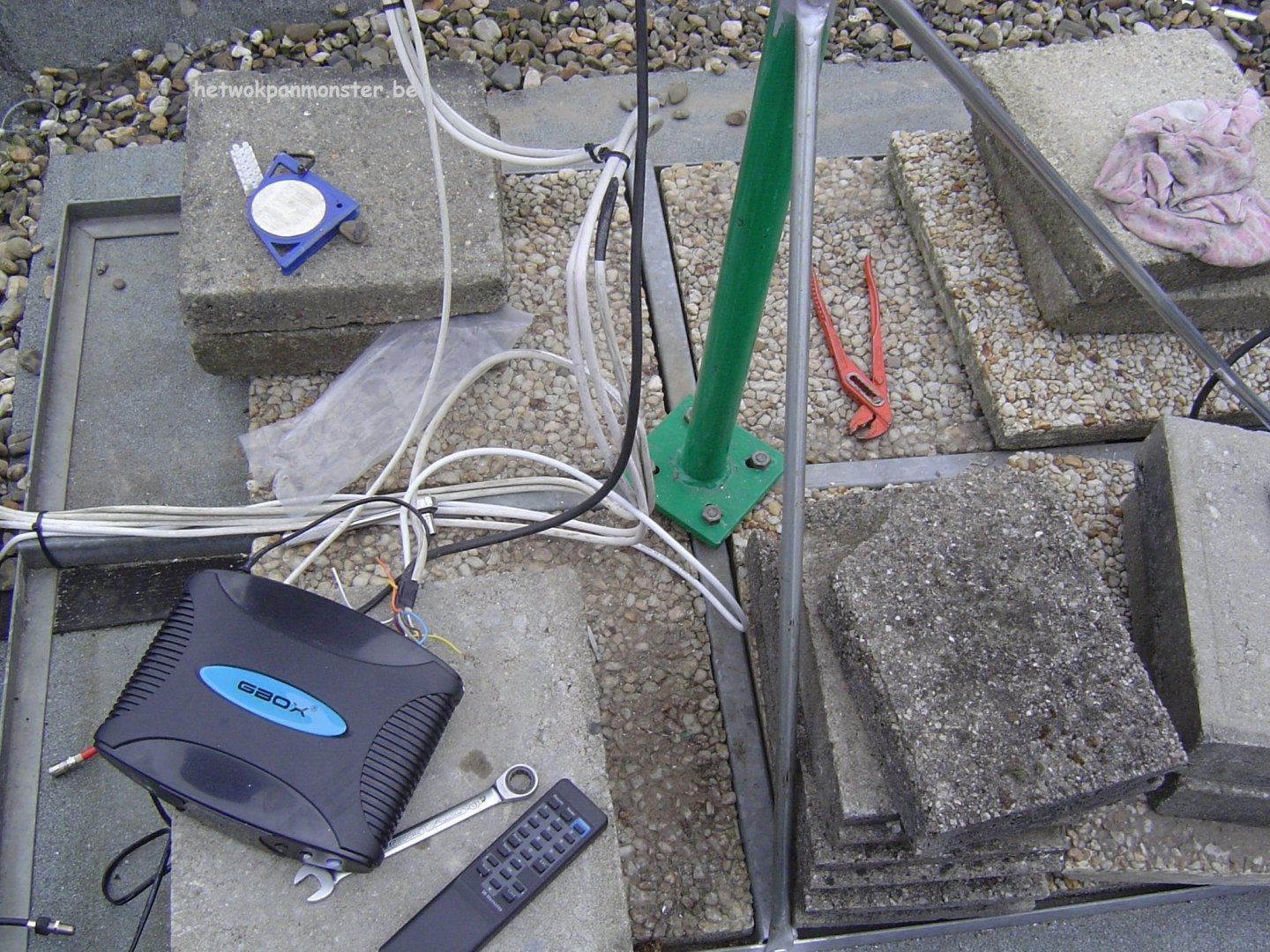

Voettegel met de mast die er nu staat:

[trust]

3 uur geleden zei Mojo:

Je kan het hier even komen afkijken. Ik heb zo'n voet staan namelijk.

Ik mag de deur niet uit vanavond , kun je die mastvoet niet even brengen zodat ik de maat kan nemen ?😜

[Sprietje]

Beste cookie monster



Als dit de tegelvoet is waar het om gaat, dan heb je toch alle maten al.
- tegels van 40x60cm
- pijp is 40mm diameter
- afstand van de bouten overhoeks gemeten is 106mm

- bouten M10



Ik zou op die tegelvoet nooit een schotel van 120cm durven monteren. Dan waait hij bij de eerste storm al weg. Dan moet je er toch minstens 12 tegels van 40x60 op plaatsen.



30 maart 2019 aangepast door Sprietje

[cookie monster]

Sprietje , het heeft hier al flink gestormd , en …. de schotel staat er nog steeds

Maar een nieuwe buis is sowieso nodig !!

[Sprietje]

In ieder geval heb je nu alle maten en kun je het laten maken.

[cookie monster]

Yep , ik zal het eens vragen aan mijne maat , die heeft alhier al meer dingen gefixt !!

15 uur geleden zei Sprietje:

- afstand van de bouten overhoeks gemeten is 106mm

- bouten M10

Dank u

[cookie monster]

Op ‎30‎-‎3‎-‎2019 om 09:13 zei Alex1970:

TS bedoeld de hart-hart afstand van de gaten denk ik.

yep , de afstand van elkaar
