Beste schotel

[Sprietje]

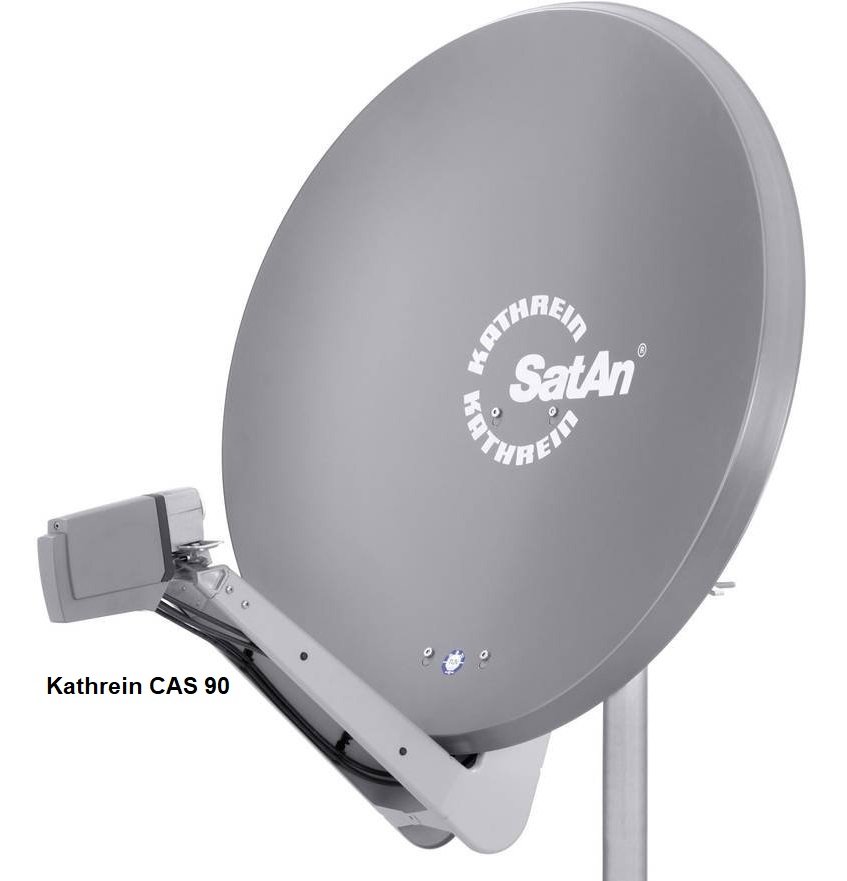

De afbeeldingen van de Kathrein CAS 90 schotels die in Duitsland worden aangeboden hebben soms een rail die schuin gezet kan worden en soms niet.
Ik ga er van uit dat de nieuwe CAS 90 schotels de voorziening hebben om de rail schuin te kunnen zetten en de oudere modellen niet.

[Gast patje7of9]

5 minuten geleden zei Sprietje:

De afbeeldingen van de Kathrein CAS 90 schotels die in Duitsland worden aangeboden hebben soms een rail die schuin gezet kan worden en soms niet.
Ik ga er van uit dat de nieuwe CAS 90 schotels de voorziening hebben om de rail schuin te kunnen zetten en de oudere modellen niet.



De oudere modellen worden al een tijd niet meer verkocht.

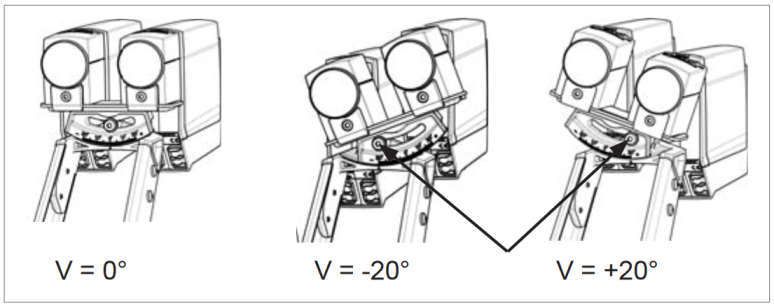

Als je nu een Kathrein CAS 90 koopt hebben ze allemaal een rail die tot 20° schuin kan geplaatst worden.🤩

LNB'S tot drie graden afstand van elkaar.

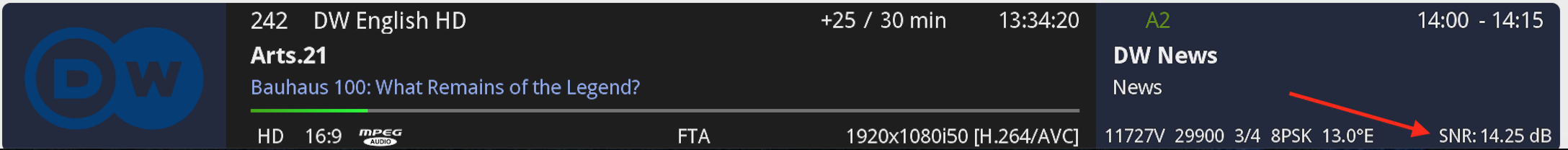

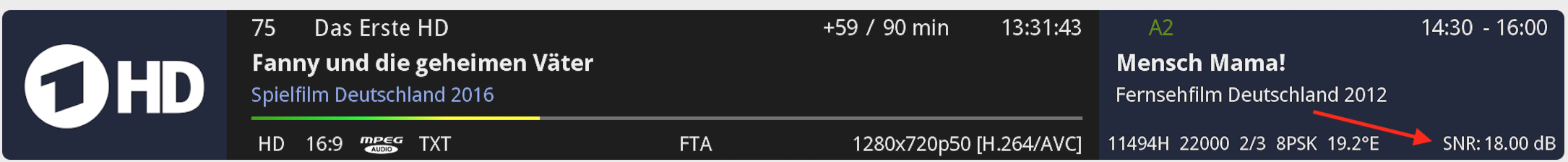

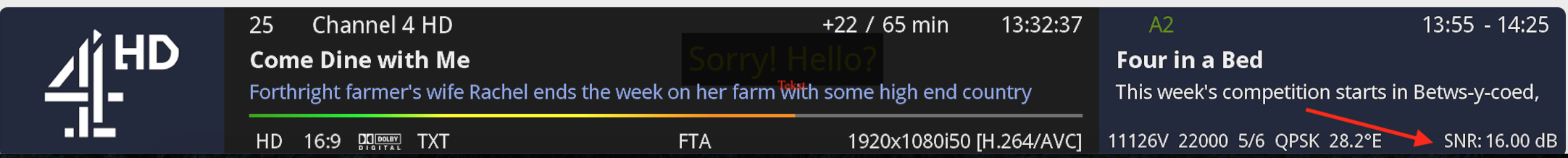

De signaalwaardes van de satellieten 28,2E,19,2E & 13E ben ik heel tevreden over.

Van regenuitval zal ik niet veel last van hebben.😃













[Sprietje]

Zie de specificatie van Kathrein:

KATHREIN_CAS_90WS_SAT_ANTENNE_90CM.pdf

[Tonskidutch]

ha oké,

cas_90ws

[Sprietje]

11 minuten geleden zei Tonskidutch:

ha oké,

cas_90ws



Ha,ha, ha, nee natuurlijk niet de ws

CAS 90gr is de grijze uitvoering
CAS 90ro is de rode uitvoering
CAS 90ws is de witte uitvoering



[Tonskidutch]

ja verrek, wat is dan de juiste model omschrijving met die kantelbare mount?

ws / winkel stand??? dus niet

24 augustus 2019 aangepast door Tonskidutch

[a33]

50 minuten geleden zei Sprietje:

Zie de specificatie van Kathrein:

KATHREIN_CAS_90WS_SAT_ANTENNE_90CM.pdf 1.98 MB · 3 downloads



Aan de tekening op pag 10 te zien, is dit trouwens een schotel met een NIET-vlakke voorkant.



Hebben de feedhorns van hun LNBs dan ook een niet-cirkelvormige aftasting van het schoteloppervlak (vergelijkbaar met de engelse sky-LNBs)?



Groet,

A33

[Tonskidutch]

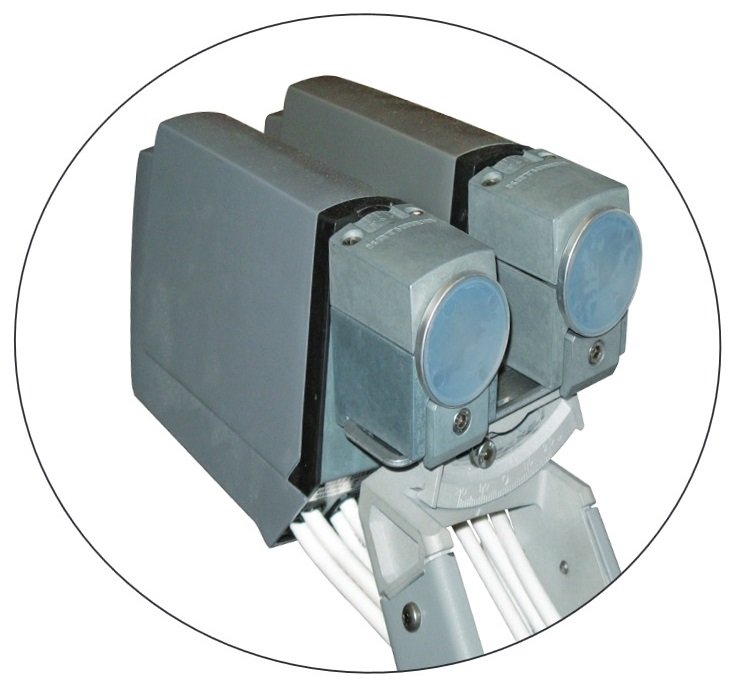

de mount getoond in een eerder bericht  is niet een standaard kathrein multi LNB adapter platte

deze is wel degelijk gekromd en daarmee gefocusseerd in plaats van loensen



zoals Sprietje eerde toonde is dat de standaard lnb mount plaat als accessoire

24 augustus 2019 aangepast door Tonskidutch

[Gast patje7of9]

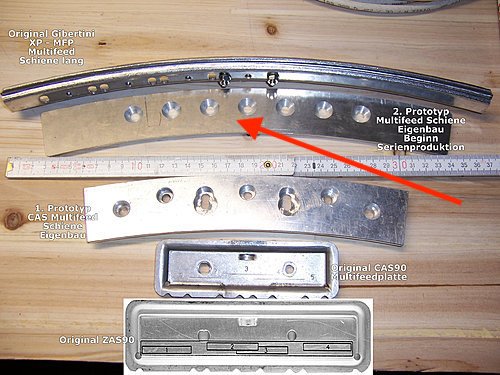

Ja ik heb deze vervangen door een ASSAT Multifeed rail, deze is special gemaakt voor de Kathrein Cas schotels.

Je kan tot 5 Kathrein LNB'S plaatsen.







[Sprietje]

1 uur geleden zei a33:



Aan de tekening op pag 10 te zien, is dit trouwens een schotel met een NIET-vlakke voorkant.



Hebben de feedhorns van hun LNBs dan ook een niet-cirkelvormige aftasting van het schoteloppervlak (vergelijkbaar met de engelse sky-LNBs)?



Groet,

A33



Dat klopt helemaal beste a33 dat de voorzijde van de schotel niet vlak is aan de voorzijde. Dat kan ook niet als het een zuiver ronde schotel is. Alleen als de schotel hoger is dan hij breed is, is de voorzijde vlak.

Een CAS 90 heeft een offsethoek van 17,5 graden. Het aftastgebied van een normale lnb is dan 5% te smal. Bij de SKY-schotels is de offsethoek 24 graden en is de schotel in verhouding veel breder. Het aftastgebied van een normale lnb is dan ongeveer 26% te smal en dat merk je wel degelijk in het signaal.

[Sprietje]

Even een correctie, de CAS 90 heeft een offsethoek van 22 graden.

[Sprietje]

Nog wat technische gegevens van de Kathrein CAS 90.
- de effectieve breedte is 922mm
- de effectieve hoogte is 855mm
- dat dit een 90cm schotel wordt genoemd klopt wel met de maatvoering
- de f/D-verhouding is 0,618
- de lnb is gericht op 40% van de schotelhoogte, precies zoals dat hoort

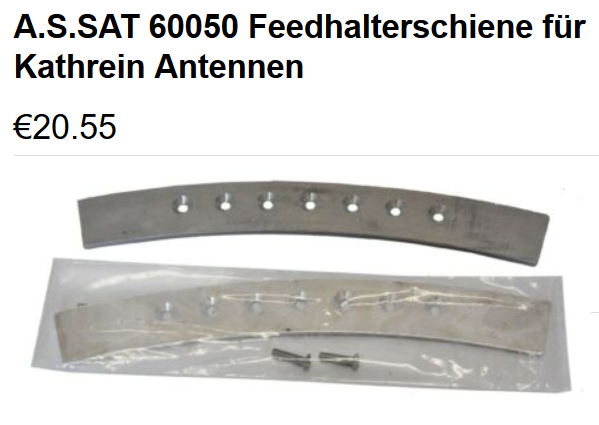

De rail van A.S.SAT is van 6mm dik aluminium en is in Duitsland voor €20,55 te koop.



24 augustus 2019 aangepast door Sprietje

[RimaNTSS]

46 minuten geleden zei Sprietje:

- de effectieve breedte is 922mm
- de effectieve hoogte is 855mm

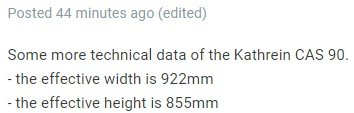

Misschien Google vertaalt verkeerd, maar als het is eenvoudig offset antenne moet ovale vorm in verticale.Dus, moet 855mm breed en 922mm hoog, niet tegenover.Bijgevoegde afbeelding laat zien hoe deze wordt vertaald.

[Sprietje]

[RimaNTSS]

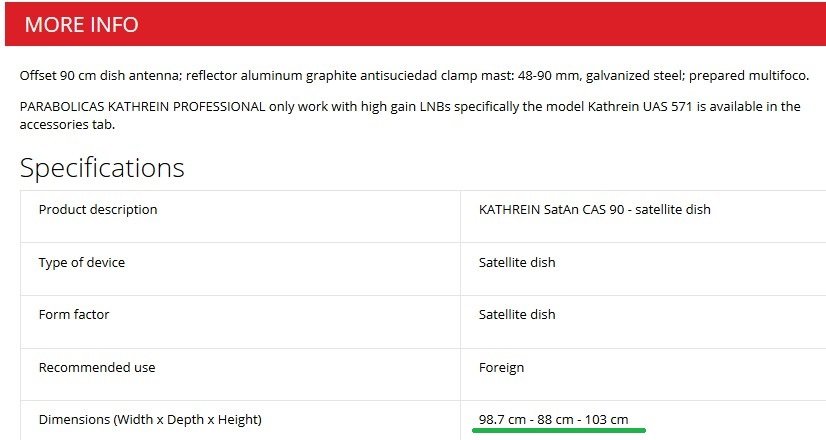

Dat is vreemd, op een andere site zie ik dat Kathrein CAS 90 normale ovale antenne is (breedte is kleiner dan de hoogte).Dus, het is 855mm in hoogte en 22 * offset hoek dan het is slechts ongeveer 790mm breed (effectieve grootte), en daarom is het niet 90cm antenne maar 80cm antenne.
