reparatie Sharp 939 magnetron

[ad123]

Hallo



Van een sharp 939 magnetron werkt het disply wel maar je kan het bijna niet aflezen.

Wanneer je er met een zaklamp tegen schijnt dan kan je het aardig aflezen.

Bijgevoegd zit de reparatie handleiding ,op pagina 14-8 staat de disply.

Heeft iemand een iedee waar de spanning op moet komen om de disply te verlichten?



          gr. Ad



r939-sm-e-1.pdf

[jeevanhoof]

^Volgens mij zitten de LED's van het display op pagina 14-7.



Spanning VR komt rechtstreeks van de voeding.



Opgelet VR = negatief

GND blijkt positief te zijn.



mvg

[DeBeek]

Begin maar eens om de grote condensator van 1000uf op de bedienings print te vervangen..

Wordt een beetje een standaard klacht van Sharp magnetrons..

[ad123]

Hallo

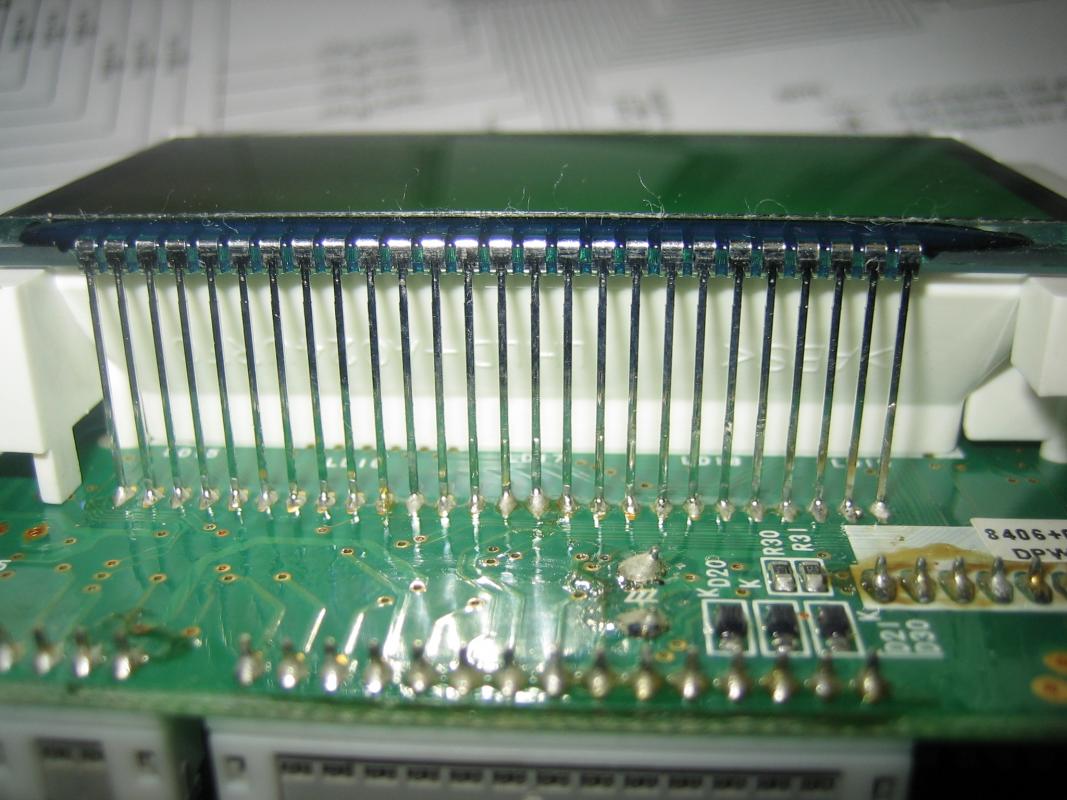

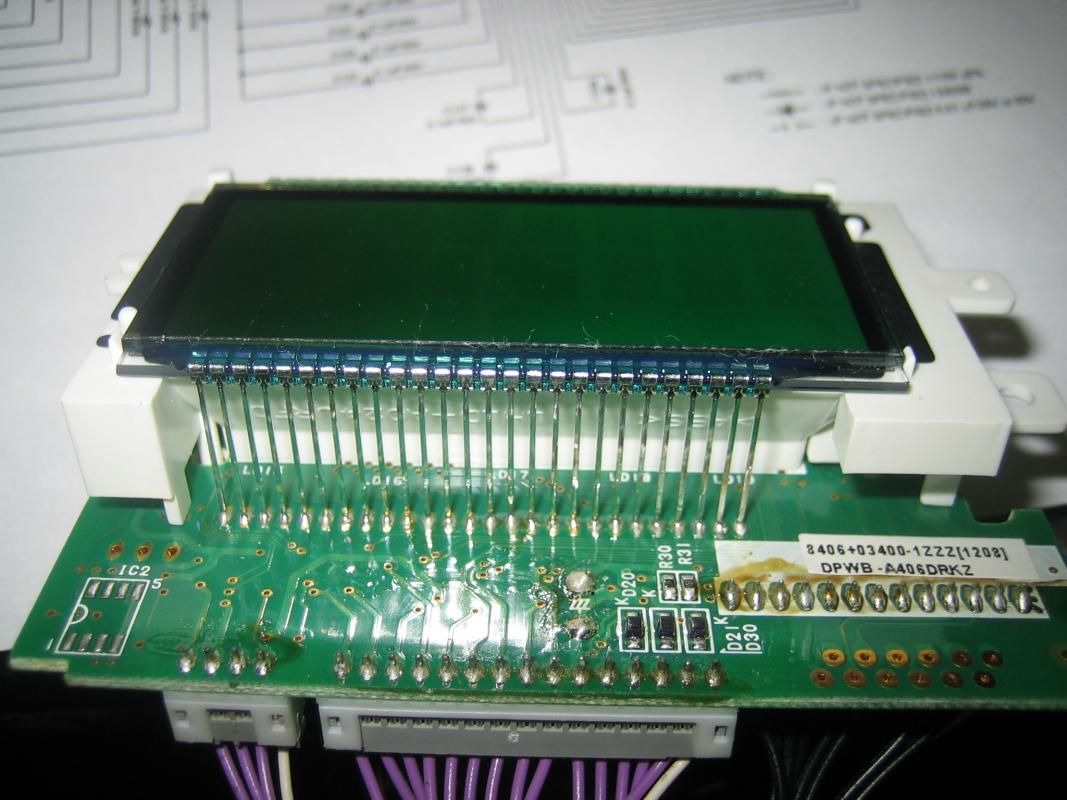

Er zitten geen leds in det disply,dit lijkt op twee plaatjes op elkaar waar de tekens tussen zitten.





    gr. Ad

[Doorus]

Standaard klacht van sharp, 3 x magnetron laten repareren met exact zelfde klacht, dit wel onder garantie maar toch.

Bij mijn magnetron zat alles op het pcb board. dus werd geheel vervangen.

Na 3 keer heb ik hem naar de schroot gebracht. Maar laat je door mij niet ontmoedigen.

[columbo]

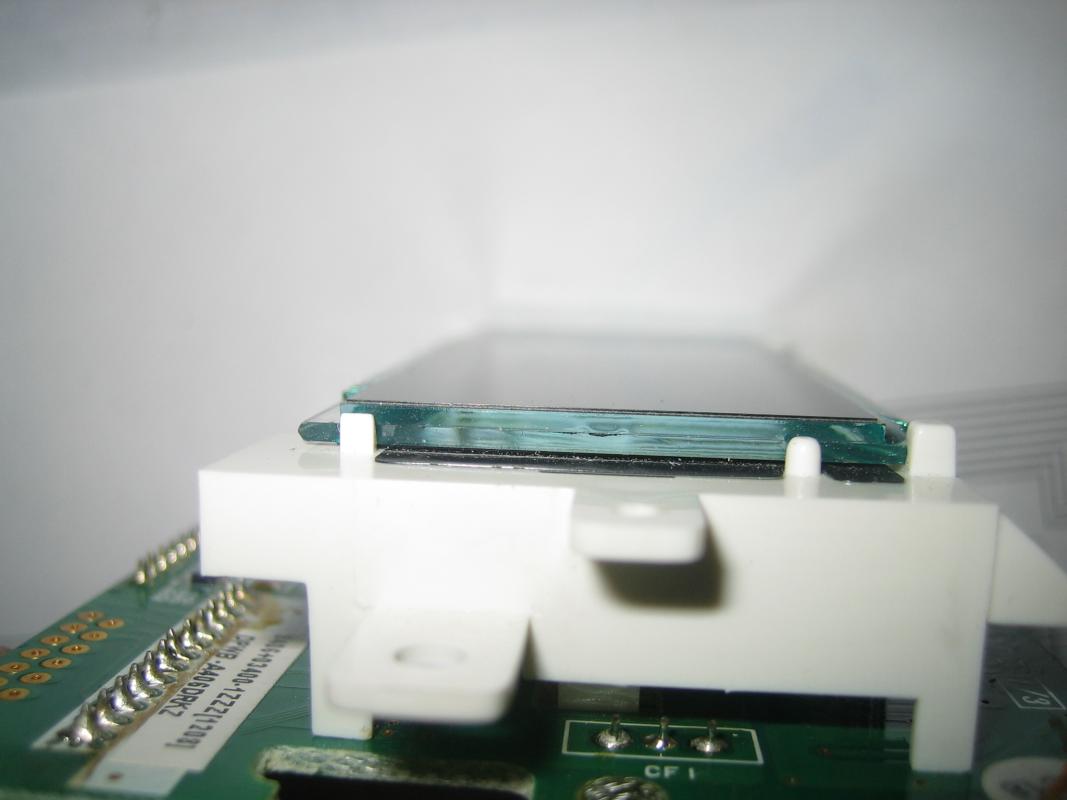

Het display is een LCD type ,daar hoord (evt aan de zijkant L/R van het display) een lampje of led te zitten voor de verlichting.(backlicht),daar het display zelf géén licht produceerd/geeft.

De onderzijde zal wel niet transparent zijn,daar zit meestal een reflektie plaatje onder het display.

Als het goed is is de zijkant gewoon transparant.



Dus kijk even wat er standaard gemonteerd zit.

Als je er een witte led op monteerd vergeet dan niet een weerstand in serie op te nemen in de voedings lijn,de waarde is uiteraart afhankelijk van de voeding spanning,dus even meten.

26 mei 2013 aangepast door columbo

[trust]

zo te zien zal de verlichting toch wel achter de display zitten , in die witte tunnelbak .

[Steve]

LD10  t/m LD 19 is voor de verlichting (zitten in het witte plastic bakje )



VHPSLZ781C9-3 U Light emitting diode (LED)

27 mei 2013 aangepast door Steve

[ad123]

Een ieder bedankt voor het mee denken

Als ik het goed gemeten heb dan komt er 26v op de led te staan (ld10  ld19)

Maar uit de voeding zou maar iets van 16v moeten komen (zd1)

Waar schijnlijk zijn de led's overleden

Eerst de voeding maar repareren,dit duurd wel een tijdje ivm vakantie



         gr. Ad
