reparatie vu duo C807 vraagje

[usefullaliman]

Ik ben bezig met een vuduo met het bekende rood lampje probleem.

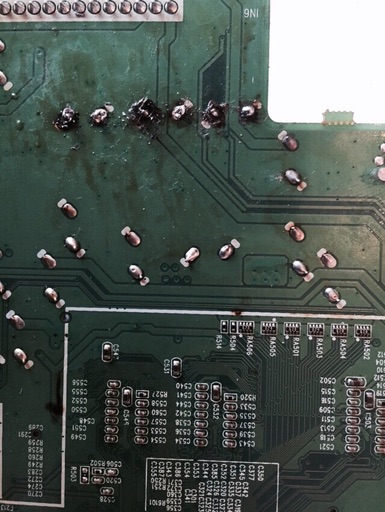

Toen ik de moederboard er uit haalde zag ik tot mijn verbazing dat ze er een zooitje er van hadden gemaakt,wat betreft soldeer werk.



C807(de baan van de  + is er niet meer,ik kan de condensator nergens meer aan vast maken)is deze met een andere door te verbinden om toch contact met de+ van de condensator te krijgen



[ceesv]

Lijkt mij niet origineel.

Dat kunnen onze leden hier uit de rokende soldeerbout beter.

[mebo870]

Een draadbrugje leggen

[Steve]

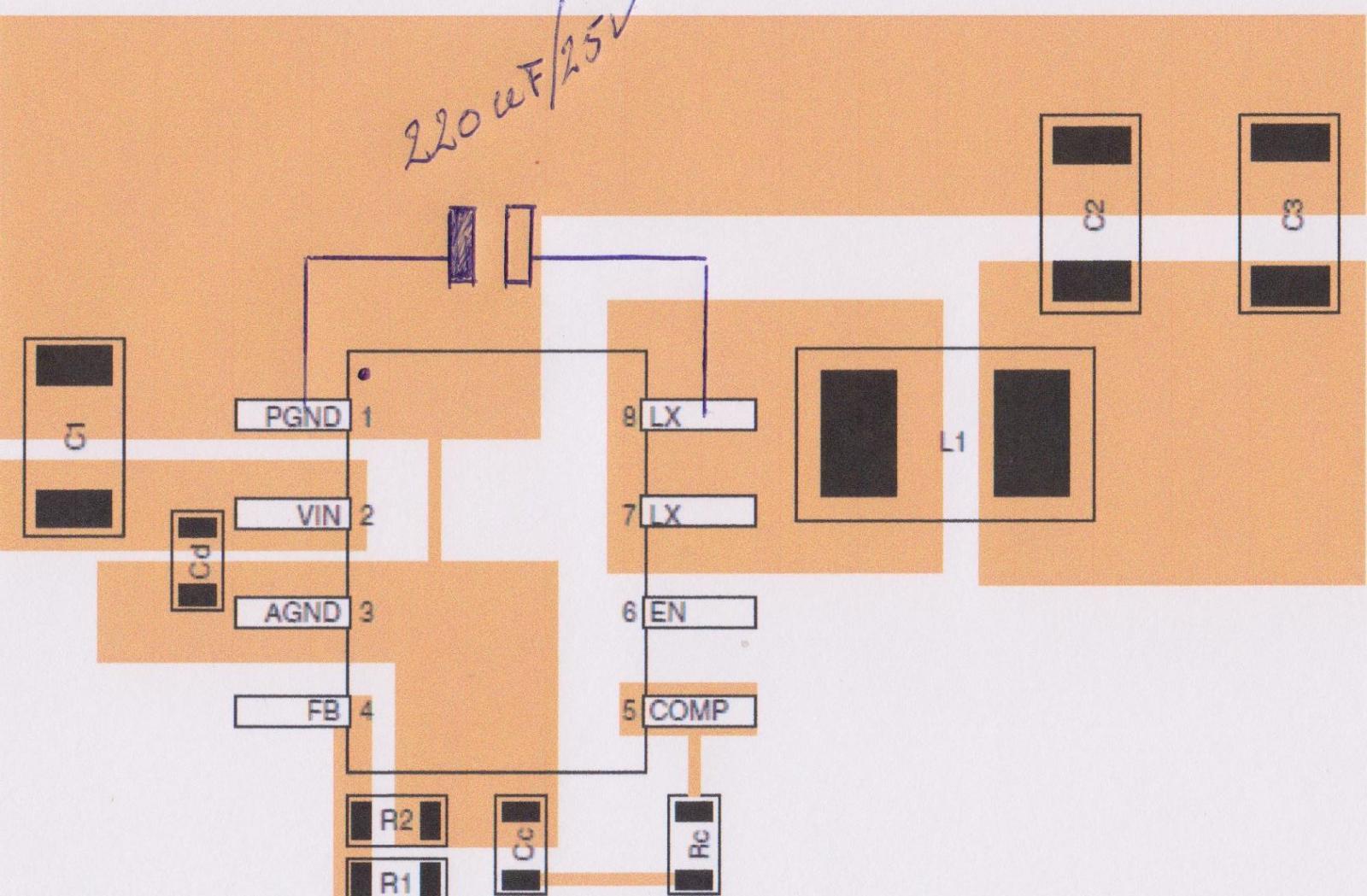

dan zou je de condensator ook op de spanningsregelaar kunnen zetten.

de min op pen 1 van het ic(de plaats waar het stipje op zit,en de plus van de elco op pen 8 (tegenover pen 1)



lukt het niet ?dan wil ik je wel helpen.











20 februari 2015 aangepast door Steve

[Frans B]

Is hier een loodgieter bezig geweest ?

[usefullaliman]

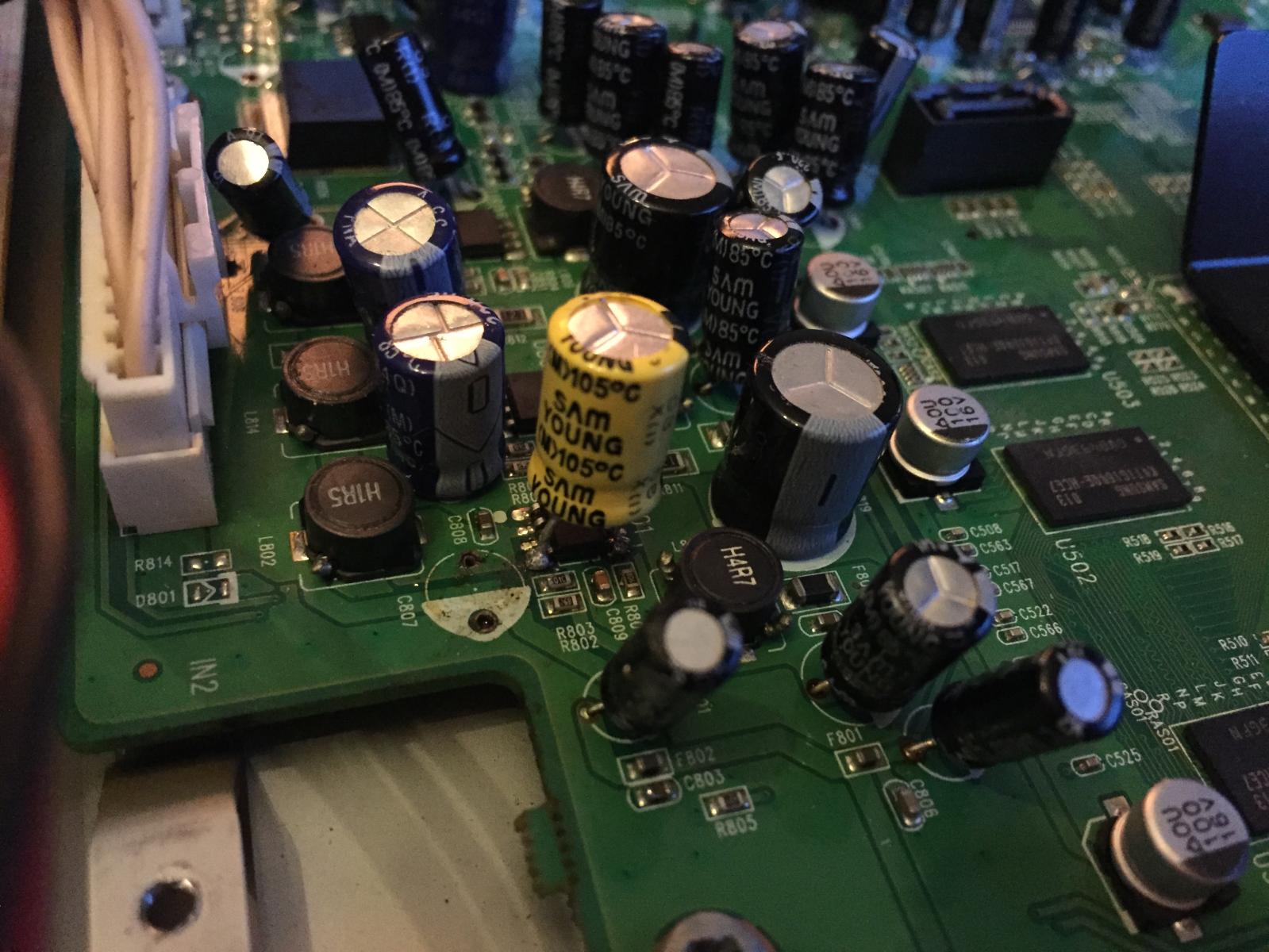

Heb het  gesoldeerd(zie foto) maar helaas nog steeds rood lampje.



Ik hoor wel bij de voeding een piepend geluid.



@Frans B ik denk dat een loodgieter netter werkt.

20 februari 2015 aangepast door usefullaliman

[metropar]

de ic waar je de elko op hebt gezet wil ook wel eens stuk gaan

 z1021A1



gr metropar

20 februari 2015 aangepast door metropar

[Steve]

zo te zien heb je de + van de elco op pen 4 (dit kan niet.)de + moet op pootje 2 en de - van de elco op de massa(je hebt toch wel een multimeter ?)

[columbo]

Wat een knoei boel ,,neem nieuwe elco en zet deze terug op de originele  plek terug,wel eerst die oude tin resten verwijderen,en met een small schroeven draaiertje die groene laklaag voorzichtig wegkrabben  zodat de koperbaan blank is ,dan vertinnen met harskernsoldeer van max 1mm dik,0.8 mm is beter,daarna nieuwe elco plaatsen en pootjes ombuigen ,opmaat afknippen en solderen,,en niet vergeten de print goed met een tanden borstel evt tin resten te verwijderen.

[usefullaliman]

de ontvanger heeft een donor moederboord er in gekregen en werkt weer als van oud ,de oude had meer defect dan alleen de c807 en de spannings regelaar
