onderdelen CASW 6 pins smd onderdeel

[Beetle]

Hallo,



Ik probeer een onderdeel te vinden, maar kom er niet uit.

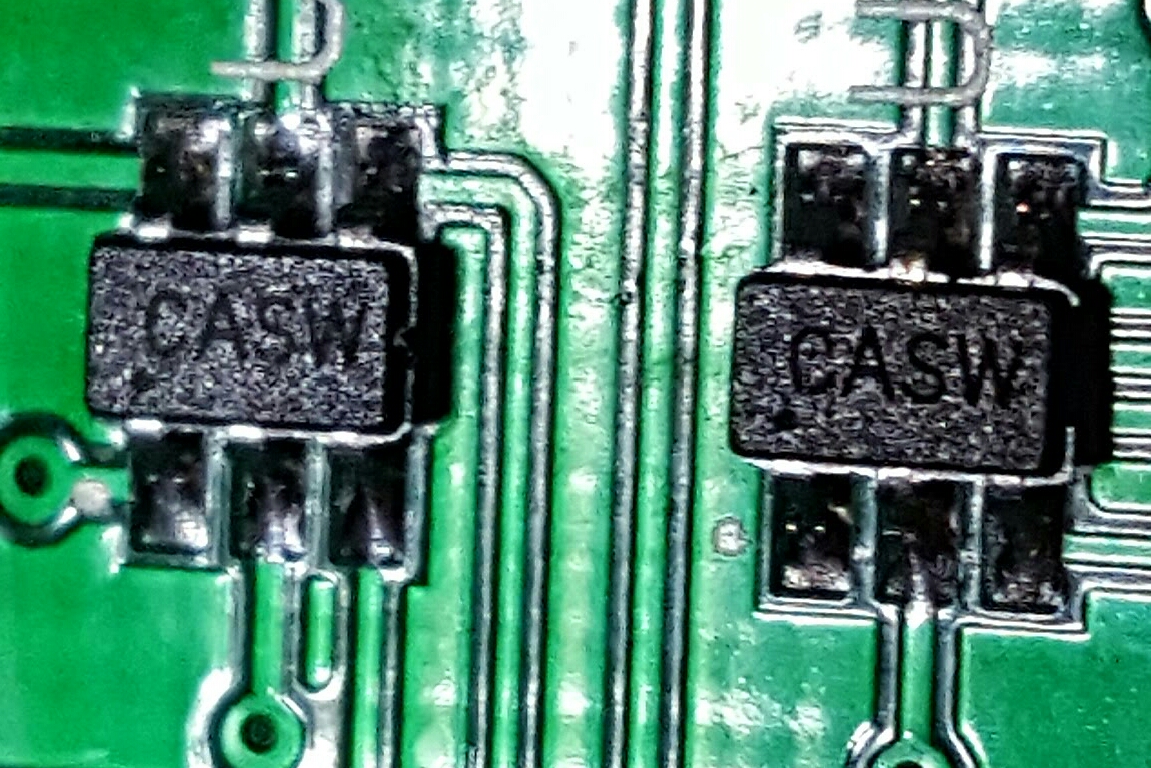

Zie foto.

Hoop dat iemand me er meer info over kan geven.

type wat erop staat is: CASW

25 oktober 2016 aangepast door Beetle

[Steve]

uit welk apparaat en type nr komt dit ??

[Beetle]

Nee niet uit een apparaat, maar uit een stroom adaptor die de capaciteit van b.v. een accu kan meten.

Denk dat het een soort van ADC is??

Daar deze 2 gaat  het n.l. naar een Processor.

[iemand]

welke componenten zitten ervoor of erna, misschien dat we dan verder komen hoe dit circuit is opgezet en wat het is.

graag een iets "bredere" foto met meer componenten

[Beetle]

De volgende Componenten zitten erop:

U3 en U4 = CASW

U5= 15F2K1632

U2= 62547  (356)

U6=LM393

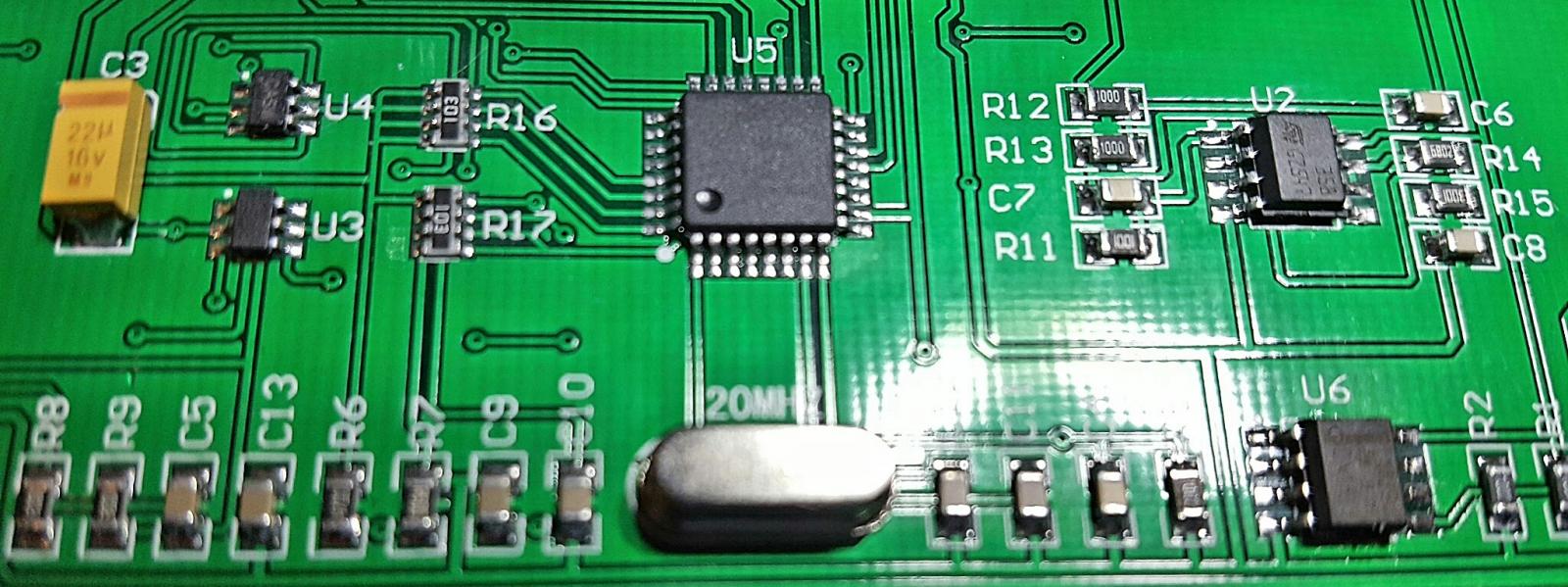

Zie pcb foto



Hoop dat iemand het weet wat U3 en U4 zijn.

27 oktober 2016 aangepast door Beetle

[Matchless]

Ik heb eerder het vermoeden dat het een opamp is.

had je al eens gegoogled naar SMD codebook?

[Steve]

wat is het merk en type nr ?

[Beetle]

Is geen merk, is een soort kant en klaar print en China Capaciteits meter.

Kun je een voeding, accu o.i.d testen tot 150Watt  max 10A en max 60Volt (maar wel max 150Watt)

[Beetle]

SMD codebook nagekeken niet kunnen vinden helaas.

[Beetle]

Ben wel op dit type gekomen met zoeken: Si1912EDH, daar staat in de gegevens :CA  = part code en die sw erachter zou de Date code zijn??

Maar ja verder nog steeds niets te vinden.



ook heb ik een paar Chinese webshops gevraagd of ze deze kunnen leveren, ben benieuwd of daar wat uit komt.

29 oktober 2016 aangepast door Beetle

[Beetle]

Denk dat ik eruit ben dankzij een tip van iemand op een ander forum, wou dit toch even delen met jullie.

Iedereen bedankt voor het zoeken enz!

Hier is het type wat w.s. het is:  een case SOT23-6 moet het zijn.

MCP3421A0T

http://nl.farnell.com/microchip/mcp3421a0t-e-ch/ic-18bit-adc-4sps-1ch-sot23-6/dp/1605567RL

31 oktober 2016 aangepast door Beetle

[Beetle]

Inmiddels 2x MCP3421A0T besteld en geplaatst en apparaat werkt weer, een ieder bedankt voor het zoeken enz!

[Steve]

dit is een adc converter, maar hiervan is het opdruk CA5Q



als je op jou foto kijkt dan zie je bij U4 CA5W staan.en geen CASW zoals jij opgaf.

7 november 2016 aangepast door Steve

[Beetle]

Hallo Steve



Dat lijkt zo maar als je op de 1e foto (bovenaan) kijkt is het echt een S.

Maar het schijnt niet zoveel uit te maken wat er na de CA komt dat kan van alles zijn, heb nu 2x CAOK en het is een MCP3421A0T want die had ik besteld.

En het werkt prima, dus ja zeg het maar, ik wist ook niet dat wat er na kwam niks uit maakte.

[Steve]

ik keek op de 2e foto naar U4
