Wat is dit voor coax?

Alex1970

Door Alex1970
in Schotelpark

 Delen
Ga naar oplossing Opgelost door bellejt,

Aanbevolen berichten

Alex1970 Superster

Alex1970

Geplaatst:
Geplaatst:

Ziggo-monteur had een reststukje achtergelaten, maar er staat niks geen merk of type op (denk ik).



Dit staat er op: CATV - 2016 - 16201 - TFC - CU/TC - SERIES 09 -      25364 M



(laatste elke meter één hoger uiteraard).



Kern is massief koper (niet magnetisch).



Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2)

Xtrend ET10000: 1x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 8.3
VU+ Duo / Dreambox DM800 / TBS 5925
Channel Master 180cm offset: 39.0°E-37.6°W, SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.

Link naar reactie
Delen op andere sites

bellejt Superster

bellejt

Geplaatst:
Geplaatst:

is 75 ohms kabel die eigenlijk voor kabeltv geschikt is .Google is je vriend. (cable TV = catv)

Groetjes,salutations,greetings.
1 x Gibertini 1,10 vast 3 sats + 1 x Triax 88 cm rotor
Vu + Duo2 twin sat tuner  4 X DVB-S2 en 1 x turbo DVB-C + OpenVix + idem dual tuner and vu duo2 fallback tuner

Octagon SF8008 4K  Openvix (via ethernetconnectie/WIFI fallbacktuner)

Link naar reactie
Delen op andere sites
Alex1970 Superster

Alex1970

Geplaatst:
  • Auteur
Geplaatst:

Groene buitenmantel?



Nee. Wit. Is binnenkabel.



is 75 ohms kabel die eigenlijk voor kabeltv geschikt is .Google is je vriend. (cable TV = catv)



Eh, zover was ik ook al...

Of bedoel je hiermee dus niet bruikbaar voor frequenties boven 900 MHz?

Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2)

Xtrend ET10000: 1x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 8.3
VU+ Duo / Dreambox DM800 / TBS 5925
Channel Master 180cm offset: 39.0°E-37.6°W, SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.

Link naar reactie
Delen op andere sites
  • Oplossing
bellejt Superster

bellejt

Geplaatst:
  • Oplossing
Geplaatst:

normaal geschikt tot 1 Ghz

Groetjes,salutations,greetings.
1 x Gibertini 1,10 vast 3 sats + 1 x Triax 88 cm rotor
Vu + Duo2 twin sat tuner  4 X DVB-S2 en 1 x turbo DVB-C + OpenVix + idem dual tuner and vu duo2 fallback tuner

Octagon SF8008 4K  Openvix (via ethernetconnectie/WIFI fallbacktuner)

Link naar reactie
Delen op andere sites
a33 Superster

a33

Geplaatst:
Geplaatst:

Welk deel van een CATV kabel zorgt er dan eigenlijk voor, dat er zoveel meer demping komt op hogere frekwenties?



De koperkern lijkt mij ongeveer hetzelfde, dus is het iets in het vlechtwerk van de buitenmantel of zo? Of wordt een ander isolatiemateriaal gebruikt?



Groet,

A33

Tip: Als je reageert op een post, geef dan altijd een citaat van de (gehele) post waar je op reageert. Sommige leden kunnen namelijk hun oorspronkelijke posts achteraf nog wijzigen, en wel veel langer dan de sinds jaar en dag in de huisregels (voor alle leden) vermelde periode van 30 minuten. Dat dat inbreuk doet aan de continuïteit van de foruminhoud, en een ongelijk speelveld creëert, wordt kennelijk (helaas) niet belangrijk geacht.







Link naar reactie
Delen op andere sites
  • Moderator
ceesv Superster

ceesv

Geplaatst:
  • Moderator
Geplaatst:

En het Diëlektricum

Gaat niet bestaat niet!            65" 4-K OLED,  Vu+ Duo 4K SE BT, Vu+ Solo 4K, Rebox-8500, Rebox-8000, Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo

Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan.

Link naar reactie
Delen op andere sites
donpedro Rijzende ster

donpedro

Geplaatst:
Geplaatst: (aangepast)

En het Diëlektricum



+1



Het materiaal wat zit tussen de binnenkern en de buitenmantel.

Het is een algemene stelregel, hoe meer 'lucht' er als diëlektricum is gebruikt, hoe minder verliezen er zullen optreden.

Lucht is een goede isolator met de laagste verleizen.

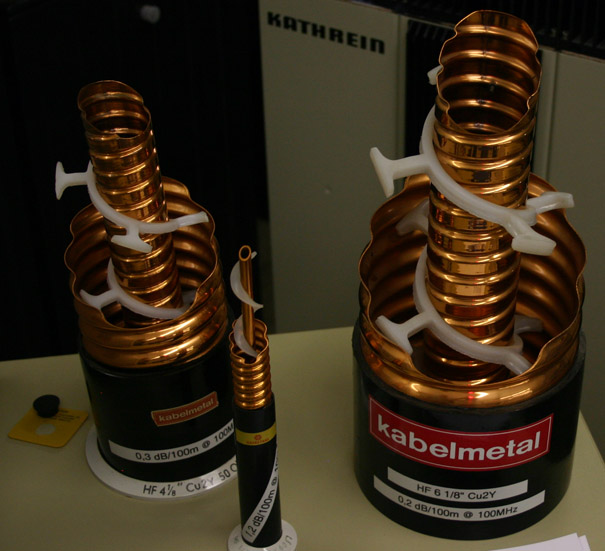

Hieronder zie je de hoogvermogensversie zoals in gebruik zijn bij de grotere zenders in Nederland.

Zie het dempingsgetal over 100m .... 0,2dB.



Ook het gebruik van een goede kwaliteit connectoren kan je minder verlies opleveren.



BTW, je ziet geen massieve binnenkern, omdat hoogfrequent zich beweegt langs de buitenkant van een geleider ... het 'skineffect' genoemd.

Hoe hoger de frequentie, hoe sterker dit effect, maar ook dit effect heeft zo zijn impact op de totale verliezen.



Skineffect verliezen zijn vooral merkbaar bij lage frequenties en diëlektricum verliezen bij hogere frequenties.

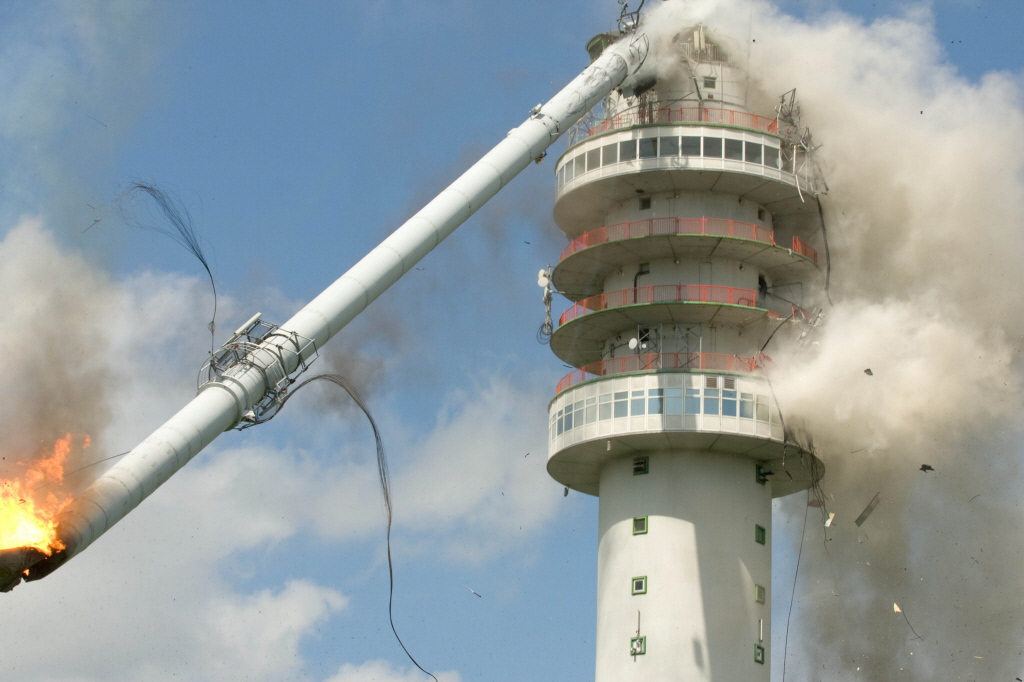

Alle verliezen worden uiteindelijk omgezet in warmte ... en teveel ... daar weten ze in in Lopik van mee te praten



aangepast door donpedro
  • Like 1

VU+ Zero & VU+ Solo2 - VTi 11.x  Unstable Oscam 11xxxx  MacBook Pro Ubuntu 16.04LTS

Link naar reactie
Delen op andere sites
a33 Superster

a33

Geplaatst:
Geplaatst:

Bedankt voor de uitleg!

Weer wat geleerd. :)



groet,

A33

Tip: Als je reageert op een post, geef dan altijd een citaat van de (gehele) post waar je op reageert. Sommige leden kunnen namelijk hun oorspronkelijke posts achteraf nog wijzigen, en wel veel langer dan de sinds jaar en dag in de huisregels (voor alle leden) vermelde periode van 30 minuten. Dat dat inbreuk doet aan de continuïteit van de foruminhoud, en een ongelijk speelveld creëert, wordt kennelijk (helaas) niet belangrijk geacht.







Link naar reactie
Delen op andere sites
