Modificatie interne 433 MHZ antenne


Gast catw
 Delen

Aanbevolen berichten

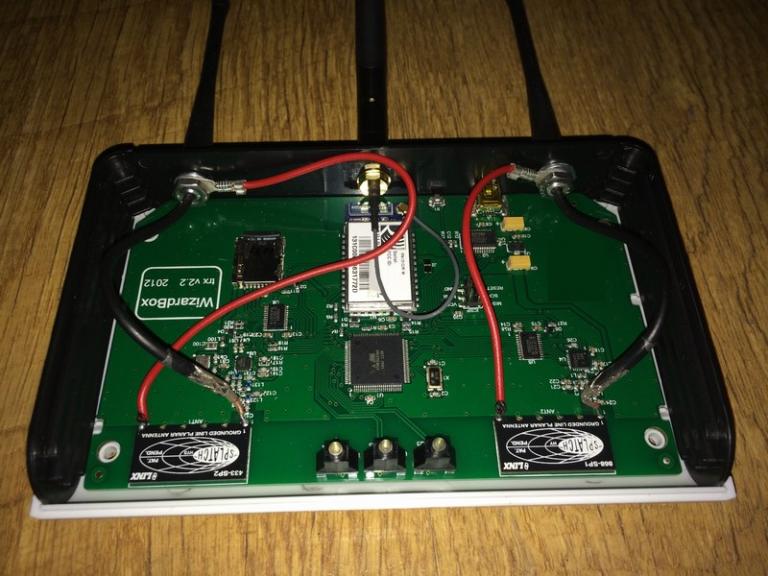

Voor een betere werking van mijn domotica systeem heb ik de interne 433 MHz aangepast met een externe antenne op deze wijze heb ik een beter en ook groter bereik.
De vraag is nu of ik de verbinding van pootje 1 (één) los had moeten maken, desolderen, van het moederbordje of maakt dat niet veel uit.

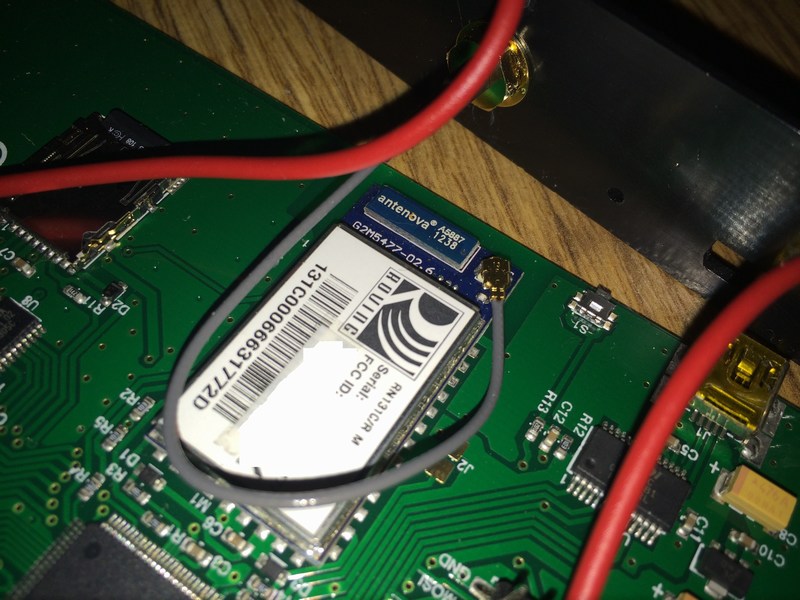

Dezelfde aanpassing heb ik ook gemaakt voor de interne 868 MHz antenne en daar zit het pootje 1 dus ook nog met de oude verbinding aan het moederbordje vast, de interne WiFi antenne had gelukkig een sma aansluiting dus dat ging zonder te solderen.

de verschillen tussen de 433Mhz en de 868 MHz antenne's zijn niet te zien maar wel degelijk aanwezig.



(aanvulling, deze antenne's zijn speciaal voor een kunststof behuizing)





aangepast door catw
Link naar bericht
Delen op andere sites

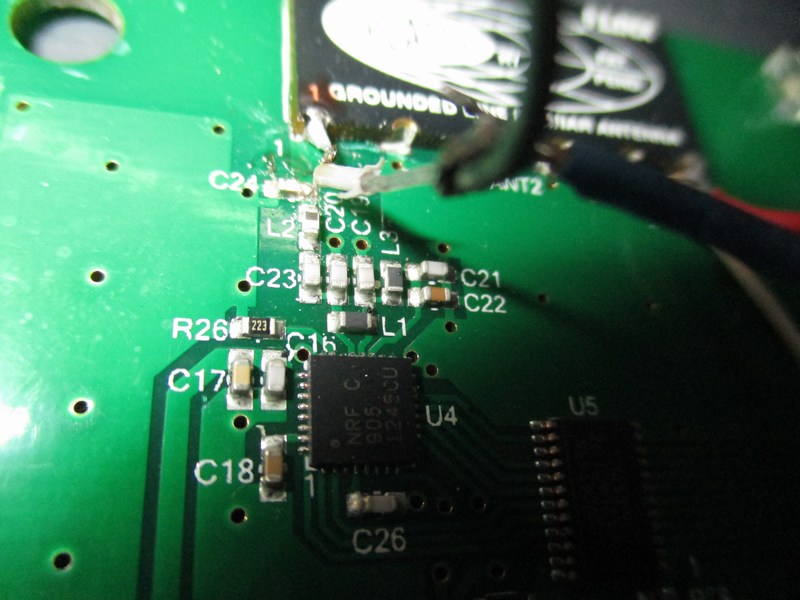

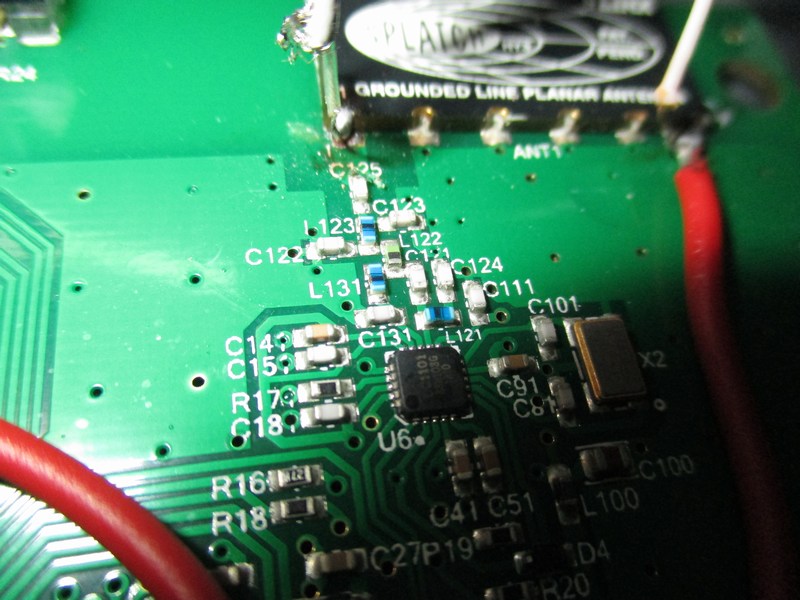

Hier nog even ter aanvulling op mijn vraag een beter overzicht van de aansluitingen zoals ik die gemaakt heb.

Aarding (mantel van de antennedraad) heb ik niet aangesloten op pootje 4 vanwege het gegeven dat de aarding van het geheel op het laatste pootje zit en zo op het moederbordje de aarding heeft.



aangepast door catw
Link naar bericht
Delen op andere sites

  • Moderators

Dat zal goed werken op 2,4 GHz, de aarding niet aansluiten.



Juist op die frequenties dien je aardverbindingen zo kort mogelijk te houden.

Met een beetje pech staat die hele eindtrap paracitair te oscilleren.

Gaat niet bestaat niet!            65" 4-K OLED,  Vu+ Solo 4K, Vu+ Solo 4K, Humax Rebox-8500, Rebox-8000, Wisi OR 280
Nokia 9500, Nokia 9800, HDCI-2000,Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo

Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan.

Link naar bericht
Delen op andere sites

Pin 1 van de oude antenne wel losmaken, je kunt niet klakkeloos zomaar twee antennes aan de eindtrap aansluiten.

VU+ Ultimo 4K - DVB-C FBC - DVB-S FBC Tuners - VTI Image.

Dreambox 8000HD PVR - 2x DVB-C 2x DVB-S Tuners - OpenATV, Image.
Multi Focus Dish E85, 28,2E - 23,5E - 19,2E - 13E - 9E

Link naar bericht
Delen op andere sites

Gezien de bovenstaande mededelingen natuurlijk gelijk de aansluiting aangepast, pootje 1 zit nu los van het moederbordje, post-it kan er nu tussendoor.

Dat is ook zo voor de 433 antenne aan de rechterkant.

En in het overzicht werkt alles nog zo te zien, natuurlijk ook eerst weer nagekeken.
Bedankt voor de info.




aangepast door catw
Link naar bericht
Delen op andere sites
