Flens quad lnb black pro

[December10]

Eindelijk ben ik in het bezit gekomen van een Deltastar  schotel . Daar bij zat op de schotel een flens quad lnb black pro  met 4 uitgangen met frequency  10.7 - 117ghz  950 - 1950 mhz  11.7 -1275 ghz  1100 -2150 mhz . Wat is nu de meer waarde van deze lnb ten op zichtte van een normale ku lnb ?

[RimaNTSS]

Kan u post enkele foto?

[Alex1970]

Dat-ie past op de feedhorn?

[Crazy Sat]

Over een dergelijke Quad flens lnb is al redelijk wat inkt gevloeid ( invacom of inverto ) . Zelf gebruik ik reeds jaren de :

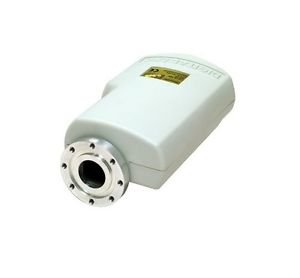

Invacom QDF-031 C120 Universal Quad LNB 0.3dB

Deze lnb is speciaal bedoeld voor een Gregorian schotel ( met flens ) , is de beste die uit vele test zijn gekomen. Bovendien zien die in aankoop flink wat goedkoper geworden.



Pracht lnb qua prestaties , ik heb ook een flens inverto lnb maar die is niet zo gevoelig als de invacom.





[December10]

De vraag die ik stel is waarom heeft elke uitgang een eigen frequency bereikt . Zoals ik het begrijp moet je met 4 coax kabels werken om  alle frequency  te ontvangen . Wat is de meer waarde ten op zichtte van een Black ultra lnb ? De schotel is 120 cm  de lnb  wat er nu op staat is gemaakt door onze gewaardeerde Trust .  Crazy sat  dank voor de tip .

[Sprietje]

Beste Crazy Sat

Ik zie niet in waarom deze flens-lnb speciaal bedoeld is voor een Gregorian schotel met flens. Hij kan daar voor gebruikt worden ja maar hij wordt honderd keer meer gebruikt voor een primefocus schotel.



[trust]

Als je vier verschillende uitgangen hebt , is het een Quattro lnb .

Om deze te kunnen gebruiken heb je een multiswitch nodig .

Veelal werd deze lnb toegepast als er veel gebruikers op aangesloten moesten worden .

9 september 2017 aangepast door trust

[Crazy Sat]

Als je vier verschillende uitgangen hebt , is het een Quattro lnb .

Om deze te kunnen gebruiken heb je een multiswitch nodig .

Veelal werd deze lnb toegepast als er veel gebruikers op aangesloten moesten worden .





Niet noodzakelijk trust . Als je net als ik de invacom C120 gebruikt op vier verschillende ontvangers ( lees tuners ) heb je absoluut geen quattro nodig.

Aan mijn eerste uitgang is mijn eerste Technomate TM-5402 HD M3 aangesloten die instaat voor de juiste satelliet positie. Ingang twee  gaat naar een TBS 6925 kaart op PC1 en derde uitgang gaat naar een andere PC kaart op PC2 werkende met EBS Pro. De vierde gaat naar een een gewone DM800HD ofwel naar een DR.HD F15. Ik werkt met de vier uitgangen ook naar één satelliet toe.
Indien ik een andere satelliet wil scannen heb ik een Channel Master 180 met een combi KU/C-band lnb die ik aansluit op een tweede TM-5402-HD M3.

Heb hieraan als feedhunter meer dan genoeg.


9 september 2017 aangepast door Crazy Sat

[Sprietje]

Waar lees jij trust dat die lnb vier verschillende uitgangen heeft?



Ik lees het volgende:
Daar bij zat op de schotel een flens quad lnb black pro  met 4 uitgangen met frequency  10.7 - 117ghz  950 - 1950 mhz  11.7 -1275 ghz  1100 -2150 mhz .



Het gaat dus om een Inverto Black Pro met vier uitgangen.
Low Band Input Frequency Range     10.7 ~ 11.7 GHz
Low Band Output Frequency Range     950 ~ 1950 MHz
High Band Input Frequency Range     11.7 ~ 12.75 GHz
High Band Output Frequency Range     1100 ~ 2150 MHz



Dus een gewone quad-lnb en geen quattro-lnb

9 september 2017 aangepast door Sprietje

[trust]

De afbeelding van de invacom van Crazysat zette me op het verkeerde spoor .

Als op die lnb bij de aansluitingen 1,2,3 en 4 staat is een quad , bij een quattro staat HL , HH , VL en VH

[Sprietje]

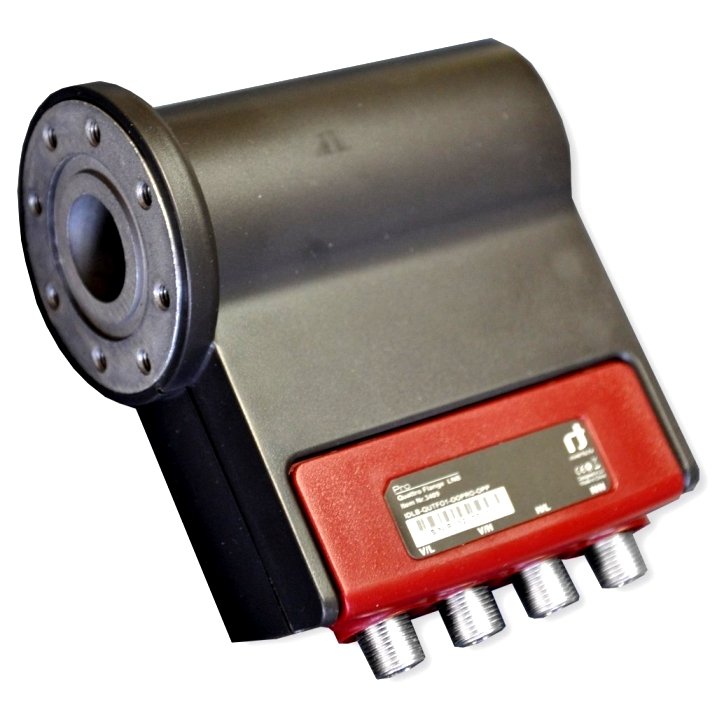

Dit is de quattro-lnb

[trust]

Dat bedoelde ik dus met , als er vier verschillende aansluitingen op zitten !

bedankt voor de afbeelding

[December10]

Dank je Sprietje Dat is de lnb die ik bedoeld . maar de vraag is waarom zal je deze lnb kopen ?  Wat kan deze Lnb meer dan een Black ultra .  Het lijk mij niet handig 4 coax kabels .

[Crazy Sat]

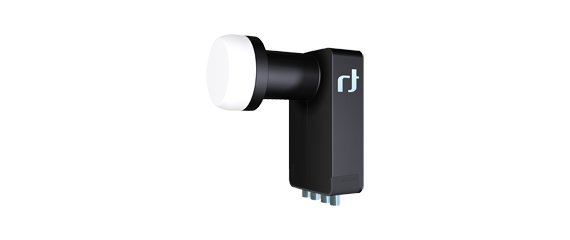

Is gelijkwaardig met een QUATTRO LNB voor aansluiting op een optionele GSO multiswitch. Diameter hals LNB 40mm. Vier gescheiden outputs voor HH HL VH en VL signaalfeed.

Deze lnb wordt vooral gebruikt voor GSO installaties in combinatie met een professionele satellietmeter.

Twee weken terug mijn Channel Master 180 hiermee uitgericht zowel op de Ku als de C-band.
Werkt prima.









[Sprietje]

Staat er bij jou V/L, V/H,  H/L en H/H op? Dan is het een quattro-lnb en die kun je alleen op een multiswitch aansluiten.
