WaveFrontier T90


Loek3000

Recommended Posts

Ik wil binnenkort een wavefrontier installeren, ik heb nu nog een T55 maar dit word dus een T90... belangrijkste is, dat ik een zo sterk mogelijk signaal heb op de volgende posities:



13.0°E 13e.png Hot Bird 13B 29270 disquette.gif news.gif 902 438 12.96°E 0.02° 0.07° N/A N/A 2018-01-23 20:43
16.0°E 16e.png Eutelsat 16A 37836 disquette.gif news.gif 857 167 15.96°E 0.05° 0.07° N/A N/A 2018-01-23 20:45
5.0°W eutelsat.png Eutelsat 5 West A 27460 disquette.gif news.gif 818 614 5.02°W 0.04° 0.04° N/A N/A 2018-01-19 18:18
7.0°W eutelsat.png Eutelsat 7 West A 37816 disquette.gif news.gif 751 707 7.32°W 0.06° 0.06° N/A N/A 2018-01-23 23:30
13.0°E 13e.png Hot Bird 13C 33459 disquette.gif news.gif 622 228 13.01°E 0.05° 0.05° N/A N/A 2018-01-23 16:19
4.8°E astra.png Astra 4A 32299 disquette.gif news.gif 573 195 4.8°E 0.01° 0.01° N/A N/A 2018-01-16 10:20
0.8°W thor.png Thor 6 36033 disquette.gif news.gif 572 91 0.85°W 0.00° 0.01° N/A N/A 2018-01-23 10:43
19.2°E astra.png Astra 1N 37775 disquette.gif news.gif 493 310 19.18°E 0.02° 0.04° N/A N/A 2018-01-23 15:19
9.0°E eutelsat.png Eutelsat 9B 41310 disquette.gif news.gif 478 169 8.97°E 0.02° 0.02° N/A N/A 2018-01-23 20:42
23.5°E astra.png Astra 3B 36581 disquette.gif news.gif 469 239 23.48°E 0.02° 0.03° N/A N/A 2018-01-23 20:38
8.0°W eutelsat.png Eutelsat 8 West B 40875 disquette.gif news.gif 442 347 7.98°W 0.05° 0.06° N/A N/A 2018-01-21 22:42
7.0°W nilesat.png Nilesat 201 36830 disquette.gif news.gif 422 311 7.01°W -0.04° 0.05° N/A N/A 2018-01-23 20:56
28.2°E astra.png Astra 2E 39285 disquette.gif news.gif 414 207 28.49°E 0.03° 0.05° N/A N/A 2018-01-23 15:34
19.2°E astra.png Astra 1M 33436 disquette.gif news.gif 412 214 19.16°E 0.02° 0.02° N/A N/A 2018-01-22 23:01
7.0°E 7e.png Eutelsat 7A





# het kolommetje naast het nieuws icoontje laat het aantal channels zien (hotbird heeft er bijvoorbeeld 902)





alle W's zou ik eventueel kunnen laten voor wat ze zijn, want ik wil de lnb's goed uit elkaar hebben zodat ik makkelijk bijvoorbeeld 19.2 en 16 kan afstellen



Belangrijkste is dat ik sowieso bij 28.2 uitkomt en dat ik die ook goed ontvang (bbc wil ik goed hebben, die heb ik nu 100% sig.)

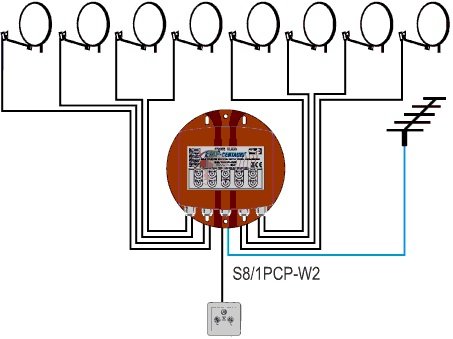

Ik heb plaats voor 8 lnb's  ik heb er wel meer en ook meerdere diseqc's alleen weet ik niet hoe ik dat dan moet aansluiten om meer lnb's aan te sluiten en ik wil geen diseqc erbij kopen...

Edited by Loek3000

T90, Mutant HD 51

Link to comment
Share on other sites


Het gaat dus om de: 28,2e, 23,5e, 19,2e, 16e, 13e, 9e, 7e, 4,8e (is 8 stuks) en eventueel de 0,8w, 5w en 7-8w.
Daar zal dus nog wel wat huisvlijt aan te pas moeten komen om de lnb-houders aan te passen om ze dichter dan 3° bij elkaar te kunnen zetten.

Dat geldt dus voor de 9e, 7e en 4,8e.



Link to comment
Share on other sites

Nee, de afstanden worden niet bepaald door het aantal lnb's die je op de rail plaatst maar door de afstand van de satellieten aan de Clarkebelt.

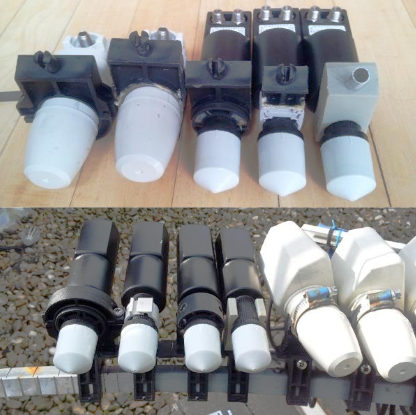

De lnb-klemmen van de T90 kunnen tot 3 graden satellietafstand bij elkaar geplaatst worden. Moeten ze dichte bij elkaar staan, dan zul je smalle lnb's moeten gebruiken en de klemmen smaller moeten maken, zie bijlages.

smalle lnb houders.png

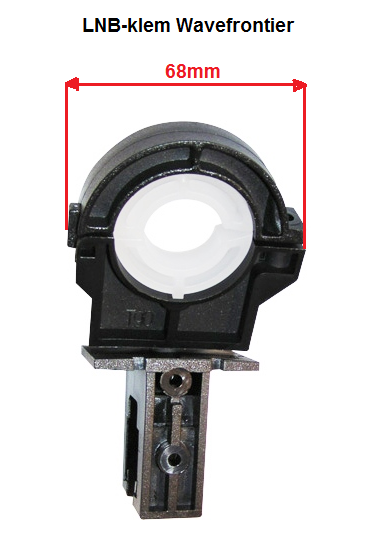

LNB holder frontier.png

Edited by Sprietje
  • Like 1
Link to comment
Share on other sites

Dus als je 7E uit je rijtje weglaat kom je al een heel eind.



groet,

A33

Tip: Als je reageert op een post, geef dan altijd een citaat van de (gehele) post waar je op reageert. Sommige leden kunnen namelijk hun oorspronkelijke posts achteraf nog wijzigen, en wel veel langer dan de sinds jaar en dag in de huisregels (voor alle leden) vermelde periode van 30 minuten. Dat dat inbreuk doet aan de continuïteit van de foruminhoud, en een ongelijk speelveld creëert, wordt kennelijk (helaas) niet belangrijk geacht.







Link to comment
Share on other sites

Bedankt allen voor de reactie, alleen ik snap het nog niet helemaal, want als ik een grote afstand neem op de Satlet site, dan staan de lnb's steeds verder uit elkaar, dat is waar ik het over heb.



0.8 w - 28.2 e 3,3

13 e - 28.2 e 3,2

8 w - 28.2 e 3,4



 het valt me nu pas op dat het verschil inderdaad minimaal is...



16.0 e is wel belangrijk voor mij, die heb ik er nu nog niet op, terwijl ik die er wel op wil hebben... het zou moeten lukken aangezien ik 3,3 graden verschil zie bij 16 en 19..



Nog even iets toevoegend, zou ik deze ook zo kunnen opstellen of verlang ik dan teveel met een gewone T90?

Edited by Loek3000

T90, Mutant HD 51

Link to comment
Share on other sites

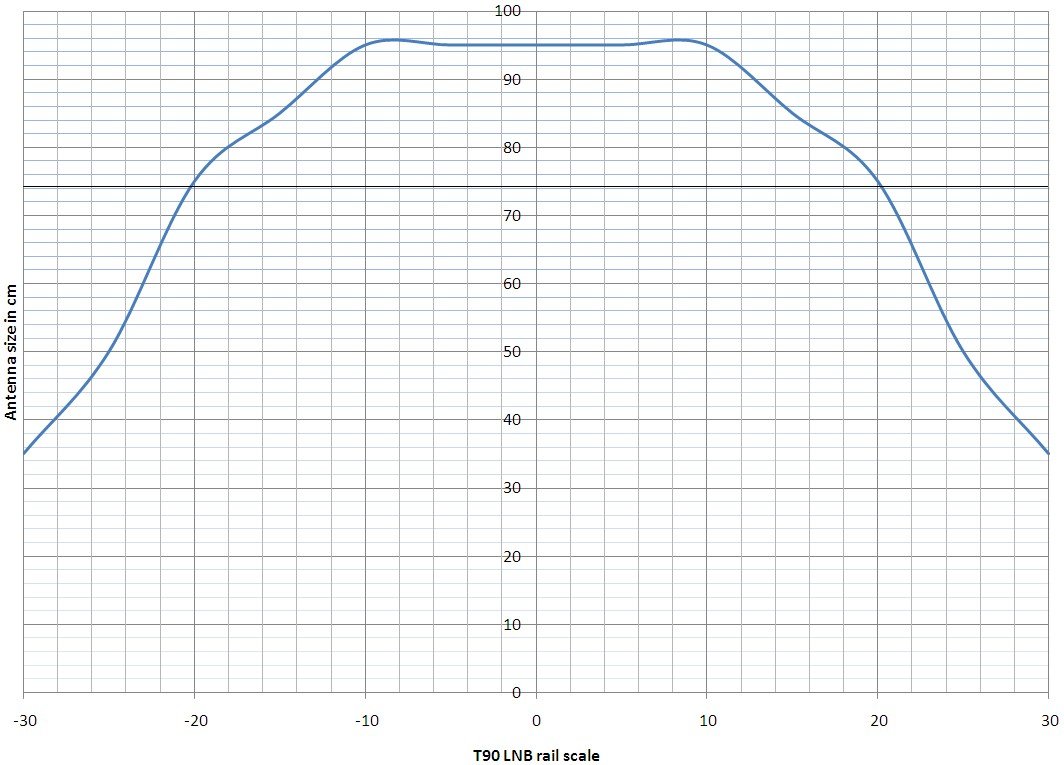

Ja, die laatste kan. Je moet er alleen rekening mee houden dat als je tot 20 graden uit het midden wilt ontvangen, de versterking die de schotel geeft nog maar overeen komt met een gewone schotel van 75cm terwijl een T90 tot 10 graden uit het midden een versterking geeft als een schotel van 95cm.
Voor de Astra 28,2 heb je dan nog steeds meer dan signaal genoeg.
De calculator van Satlex is niet erg precies. In Amsterdam nabij de Insulindenweg is de ontvngsthoek tussen de 16e en 19,2e altijd precies 3,49°. Satlex wijkt daar wat van af.




Link to comment
Share on other sites

1 uur geleden zei Loek3000:

Bedankt allen voor de reactie, alleen ik snap het nog niet helemaal, want als ik een grote afstand neem op de Satlet site, dan staan de lnb's steeds verder uit elkaar, dat is waar ik het over heb.

0.8 w - 28.2 e 3,3

13 e - 28.2 e 3,2

8 w - 28.2 e 3,4



Welke waarden bedoel je? Ik zie die 3,3 enz niet staan op je satlex-links.



Groet,

A33

Edited by a33

Tip: Als je reageert op een post, geef dan altijd een citaat van de (gehele) post waar je op reageert. Sommige leden kunnen namelijk hun oorspronkelijke posts achteraf nog wijzigen, en wel veel langer dan de sinds jaar en dag in de huisregels (voor alle leden) vermelde periode van 30 minuten. Dat dat inbreuk doet aan de continuïteit van de foruminhoud, en een ongelijk speelveld creëert, wordt kennelijk (helaas) niet belangrijk geacht.







Link to comment
Share on other sites

Beste a33


Hij bedoeld de positie op de justeringsrail tussen de 16e en 19,2e als  je een groter of kleiner deel van de rail gebruikt om satellieten te ontvangen. Maar dat verschil zijn afrondingesfouten in de calculator.
Zoals ik al schreef heb ik geen hoge pet op van de Satlex-calculator want de werkelijke ontvangsthoek tussen de 16e en 19,2e in vernoemde coördinaten is precies 3,49° en geen 3,2, 3,3 of 3,4°.



Link to comment
Share on other sites

7 minuten geleden zei Sprietje:

3,49°



goed om te weten.... Sprietje, welke site gebruik jij dan hiervoor, heb je nog andere sites die handig kunnen zijn?



Ik gebruik trouwens Enigma Signal Meter van Krkadoni... dit is versie 0.0.8



Zoeken van satellietjes is wel wat ingewikkelder geworden.

T90, Mutant HD 51

Link to comment
Share on other sites

Ok bedankt @Sprietje



even een laatste vraag, ik lees dat je meerdere  satellieten kunt ontvangen met 1 lnb als deze tot 1.5 graden afstand hebben, nu zie ik dat bij 8.0w ook 7.3w en 7.0w binnen deze marge is...



hoe voer ik dat in bij de tunerinstelling?



ik heb nu

lnb 1 = 7.0e

lnb 4 = 13.0e

lnb 6 = 19.0e

lnb 7 = 23.5e

lnb 8 = 28.5e



en om even te testen met de huidige schotel.....

bijvoorbeeld met 19.2e en 20.0e of 28.2e met 28.5e

T90, Mutant HD 51
