reparatie dyson AM07 dood

[Matchless]

Vanmiddag kwam mijn vriendin met de vraag of ik even naar de ventilator wilde kijken want die deed niks meer.

Toen ik de woonkamer in kwam rook ik een verbrande lucht alsof er een printplaat verbrand was.

de ventilator gaf geen reaktie meer. geen display niks.

en de garantie was tot 27-04.



Apparaat open gedraaid maar de print en zekering waren goed . wel merkte ik dat de fan motor erg warm was.

De Fet's gemeten op sluiting maar ook die zijn goed.

Omdat ik geen repair manual heb weet ik voor de rest niet waar ik het moet zoeken en hoop dat er hier iemand is die weet wat ik kan doen/onderzoeken of een repair manual heeft.

Op de print staat 64555-01/07



[ceesv]

Motor wikkelingen gecontroleerd op sluiting?

[Matchless]

De wikkelingen meten allemaal gelijk (107 ohm)

Dat lijkt me goed.

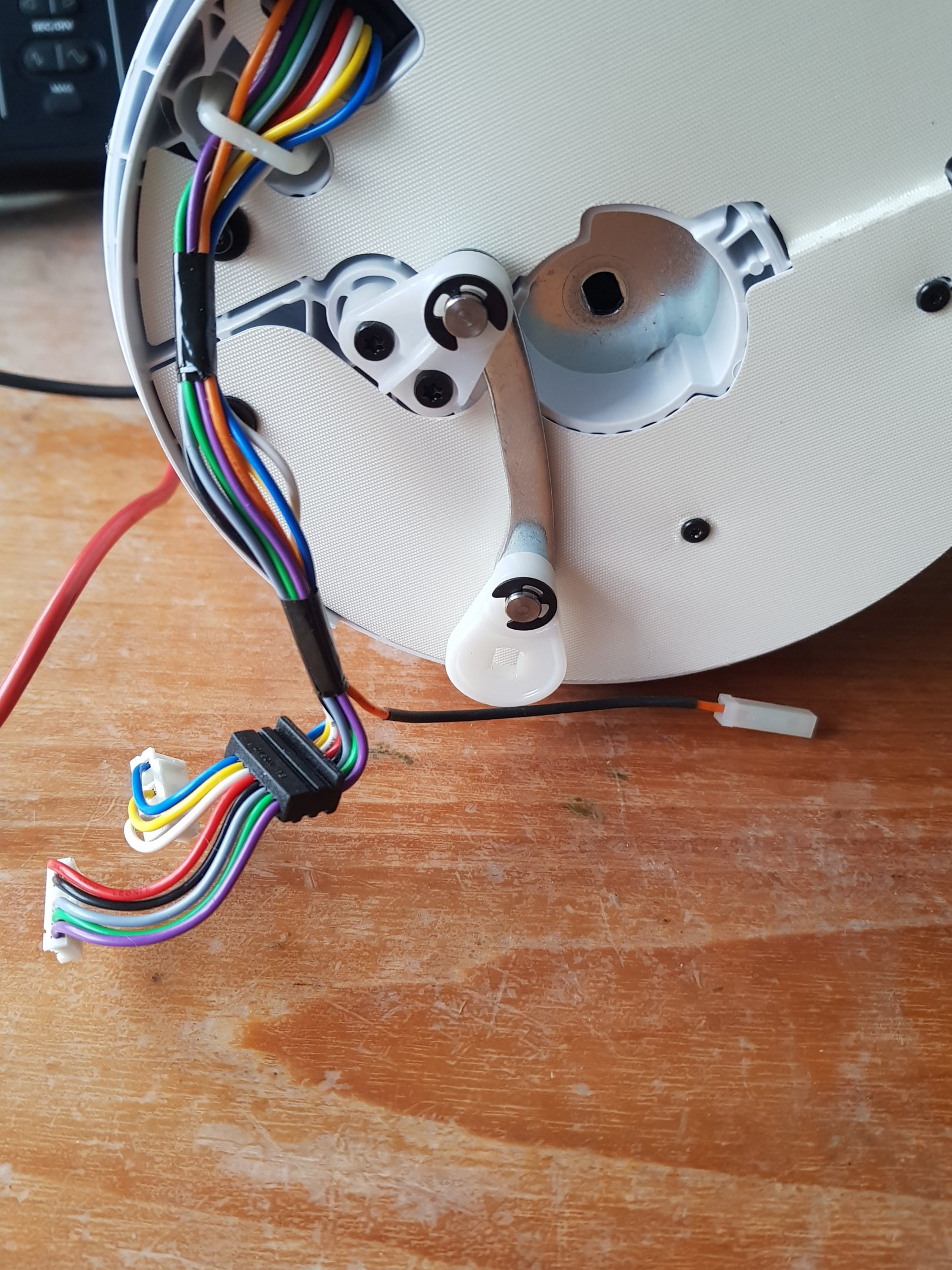

Zoals je ziet zijn er meer draden.

Op zwart en rood meet ik 3,5 M ohm

De andere 3 onderling 17 K ohm.

[iemand]

loopt eea mechanisch wel soepel ?

[Matchless]

Ik heb waarschijnlijk de fout gevonden.

Bij de spannings regelaar ky5050 meet ik een sluiting op de uitgang en massa.

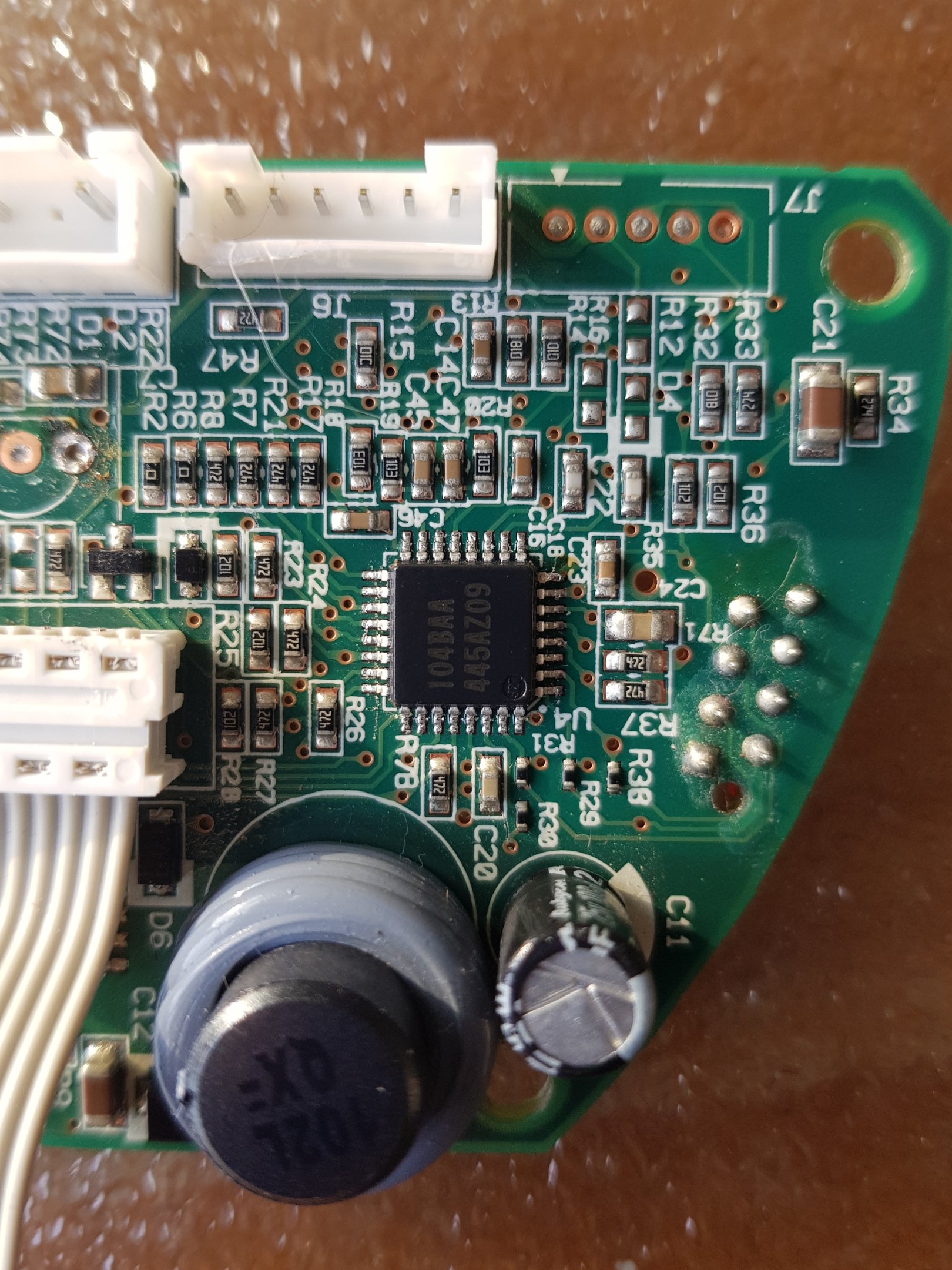

Na wat meetwerk kwam ik erachter dat op de processor op 3 pinnen de sluiting zit.

Nu heb ik de processor eruit gehaald en de sluiting is weg.



Nu komt het moeilijke. Waar haal ik zo'n processor vandaan want dit zal wel weer een specifieke dyson chip zijn.

Als iemand een chip weet uit te halen dan hoor ik dat graag. Uiteraard via pm als het een commerciële site is.



Op de chip staat: 104BAA 445AZ09





[Steve]

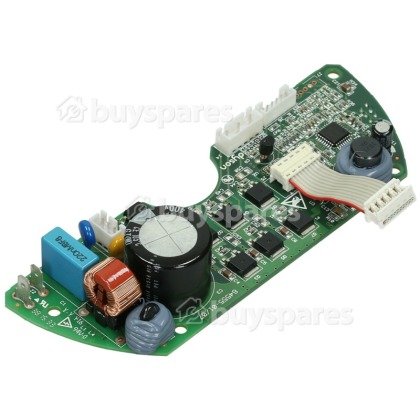

dyson AM07  pcb assy kost ong 70 euro

[Matchless]

Hoi steve. .je hebt PM

[Matchless]

Thanks steve



Ik heb wel nog ruzie met het afrekenen maar dat zal vroeg of laat wel lukken.



[Matchless]

Ik heb het printje binnen gekregen maar na het inbouwen kreeg ik een F2 error en daarna geen display meer.

Ik hoop dat het printje niet weer kapot is.



Er zal dus nog iets anders kapot zijn (motor?)

[Matchless]

En de processor is weer dood

Ik ga echt niet nog eens 100 euro spenderen aan dat ding.

De processor heeft een sluiting op de voedings pinnen waardoor de spannings regelaar heet wordt.

Motor heb ik nog eens nagemeten maar dat is het echt niet.

Wel heb ik een hele lage weerstand op de IR receiver.dit is een foto diode.



Ik ga er maar een hobby project van maken.

Ik heb al wat  dingen gemeten en ik kan via een processor pin al de zwenkmotor bedienen.

Lastige is de fan motor. Dit is een motor met 3 spoelen. Die op een arduino aansluiten wordt een uitdaging(als het lukt).

Een schema zou makkelijk zijn dus als iemand die heeft ?



De motor wordt door 6 mosfets aangestuurd. Deze pinnen heb ik op de processor gevonden.

Maar ik kan weinig vinden over het aansturen van deze motor. Volgens mij worden 2 fets aangestuurd zodat er een stroom loopt door 2 van de 3 spoelen. En dan telkens 1 aan de pluskant en dan door de spoel en dan de fet aan de minkant.



Klopt mijn beredenering? Komt er nog iets bij kijken? Timing?



[ceesv]

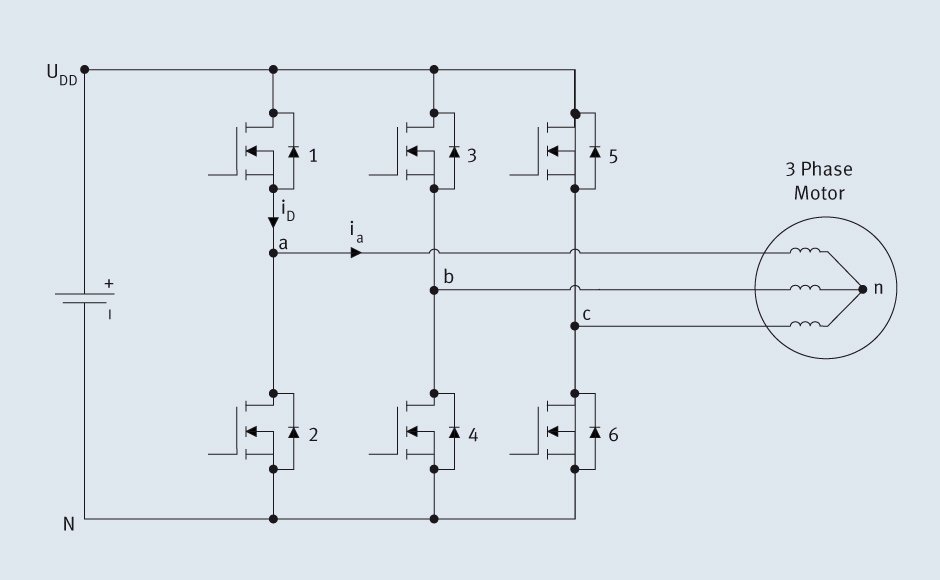

Wanneer ik naar de tekening kijk wordt er een 3 fasen netwerk gesimuleerd, met variabele frequentie.



Dus een wisselspanning, waarbij per spoel er een fase verschuiving is van 120 graden.



[Pionewbie]

Zoek een schema van een frequentieregelaar 3 fase. Dat zal je een idee geven hoe de sturing in elkaar zit.

[Matchless]

ik heb al wat gevonden. de motor is een BLDC motor en dit zijn dezelfde motoren die ook in drones en harde schijven zitten.

En ze zijn aan te sturen met een Arduino



https://simple-circuit.com/arduino-sensorless-bldc-motor-controller-esc/



ik heb de aansturing van de H-brug op de processor chip gevonden . de brug wordt geregeld via een FAN 73833 .

Ook de HALL sensoren heb ik maar moet nog kijken hoe ik deze kan gebruiken.

En ik moet de zero-crossing pinnen nog zoeken. Bij het Arduino voorbeeld is hij vrij simpel maar de motor in de Dyson werkt op een hoge spanning en daar moet ik nog iets op verzinnen.

idee-en?



Wat ik nog meer op de processor heb gevonden zijn de power button, IR , zwenk motor en display pinnen.



Als iemand een schema heeft zou de ombouw een stuk eenvoudiger zijn. Is deze ergens te vinden?

op de server van steve staat alleen een dc16 stofzuiger user manual.



PS..

het kapot gaan van de processor kwam idd door de IR diode. Ook de IR pin op de proc heeft een sluiting naar de massa en +5 volt. Samen met de doorgeslagen foto diode moet het de fout geweest zijn.

Ik vind het een zeer slechte bouw van de fabrikant als een simpele fotocel de ventilator volledig sloopt.

[iGyuri]

Hallo!

Ik zit met hetzelfde probleem, bedankt voor de nuttige info. We zijn erin geslaagd om het probleem op te lossen, b.v. De microcontroller vervangen door Arduino? Heb je misschien het bedradingsschema gevonden/opnieuw getekend?

Bedankt!
