Tegel voet voor 2.40 schotel (prime-focus)

[MrDish]

Kun je van DishPointer pro vanuit gaan dat die goed is ?!?

ook op je mobiel ?!?



Mvg





[ceesv]

Het is een hulpmiddel, de nauwkeurigheid is afhankelijk van hoe goed gekalibreerd de sensoren in je telefoon zijn.

Met de sun-outage calculator kan je per dag het tijdstip berekenen dat de zon in de richting van de gevraagde satelliet staat, alleen 2 keer per jaar klopt ook de hoogte boven de horizon.

Met het tijdstip weet je vrij nauwkeurig in welke richting je de satelliet moet zoeken.

https://www.satellite-calculations.com/



Bedenk dat de elevatie steeds lager wordt, wanneer je meer naar het oosten of westen draait, en dan objecten aan de horizon je directe zichtlijn kunnen blokkeren en daarmee de ontvangst onmogelijk maken.



Realiseer je ook, dat schotels voor de KA band niet altijd geschikt zijn om daarmee ook de Ku band te ontvangen.

[ceesv]

Hier een bijdrage van Sprietje over dit onderwerp.





Op 30-9-2015 om 14:07 zei Sprietje:

De baan van de zon loopt vandaag nog ongeveer 4,5 graden hoger dan de Clarkebeltbaan waar de geostationaire satellieten zich op bevinden.
Men kan al een aardig inzicht krijgen of obstakels satellietsignalen in de weg staan.

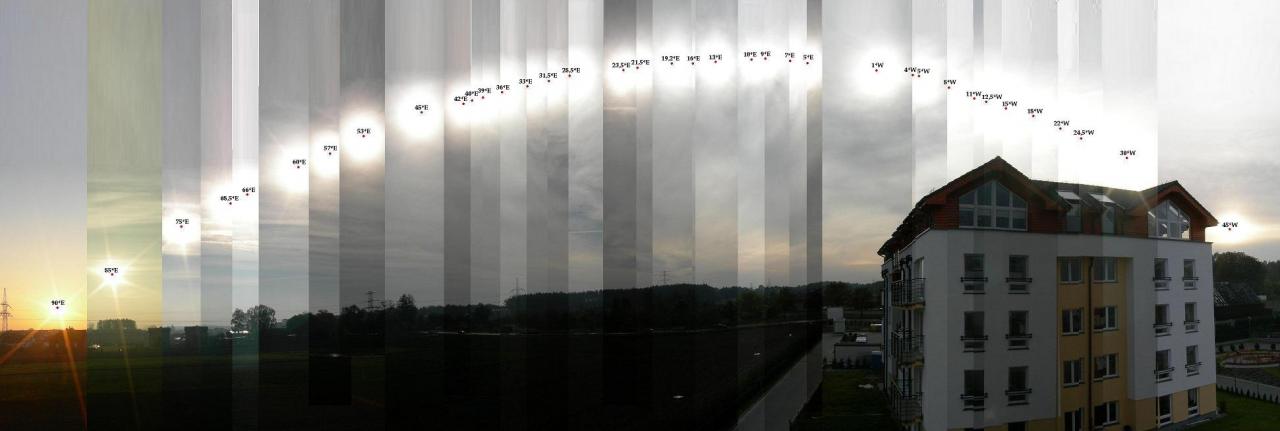

Bijgaand een prachtige foto van iemand uit Polen (als ik me niet vergis) die gedurende de sun outage foto's van de zon heeft gemaakt op de tijdstippen dat de zon precies telkens achter een satelliet stond. Hierdoor krijg je een fantastisch beeld op welke satellieten je allemaal vrij zicht hebt.



foto even aanklikken




[MrDish]

daar heb ik dus ook een foto sessie van gemaakt.

ook met een laskap.



Mvg

[ceesv]

Afhankelijk van de datum staat de zon dan hoger of lager dan de satelliet, maar wel in de juiste richting.

Daarmee kan je de zicht horizon bepalen en of je satelliet posities wel of niet zult kunnen ontvangen.

[Tonskidutch]

die app's zijn net zo secuur als de kwaliteit van de giroscoop in je telefoon toestel

dat kan dus heel erg verschillen

maar het helpt op locatie in ieder geval iets te vinden en uit te richten, fine tuning komt altijd na het eerste contact



als de 2,4 meter prime focus ook met actuator bewogen gaat worden, moet je natuurlijk de ruimte voor die beweging mogelijk maken opdat ie niet tegen je huisgevel knalt, dus het midden van die carport is niet je optimale plek voor je dish





[trust]

Op 24-3-2019 om 10:40 zei ceesv:





Realiseer je ook, dat schotels voor de KA band niet altijd geschikt zijn om daarmee ook de Ku band te ontvangen.



Ik lees nergens dat het over een KA band schotel gaat , wel over C band .

Overigens , een KA schotel word met meer precisie gemaakt en zal juist beter zijn voor KU .

[ceesv]

Dank je voor de aanvulling, ik was abuis.

[MrDish]

Heb een artikel gelezen op dit forum genaamd;

wie vertelt mij de juiste elevatie voor prime-focus schotel in Thailand ?

maar dan in nederland (achterhoek).

een paar vragen;

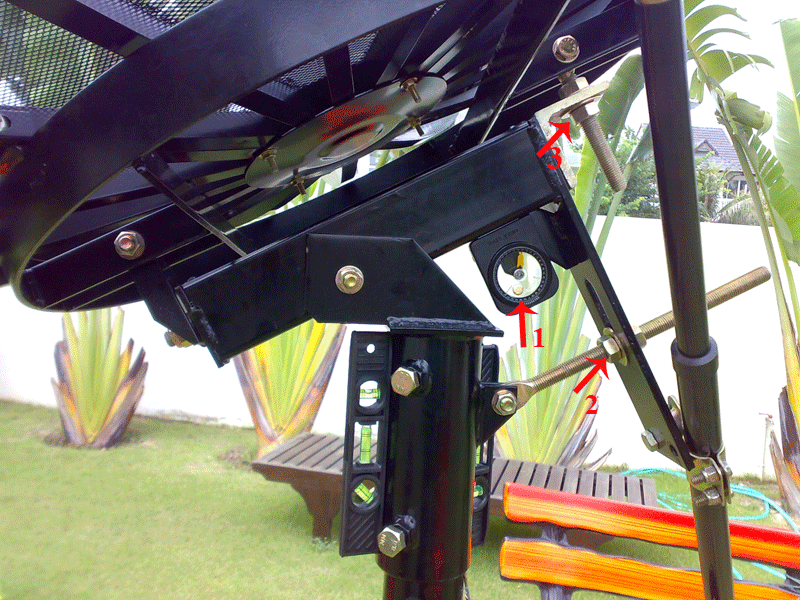

als je de foto bekijkt zie je een pijl bij 1 en 2 en 3 staan.

waar zijn nou 1 en 3 voor.

want ik regel het nu met  (nr 2).

of doe ik iets verkeerds



Mvg

foto is het voorbeeld.

[trust]

1 is de hoekmeter , met 2 stel je de elevatie in en 3 de declinatie

dan zal ik ook nog maar wat toevoegen , ik meen dat je locatie Aalten is .

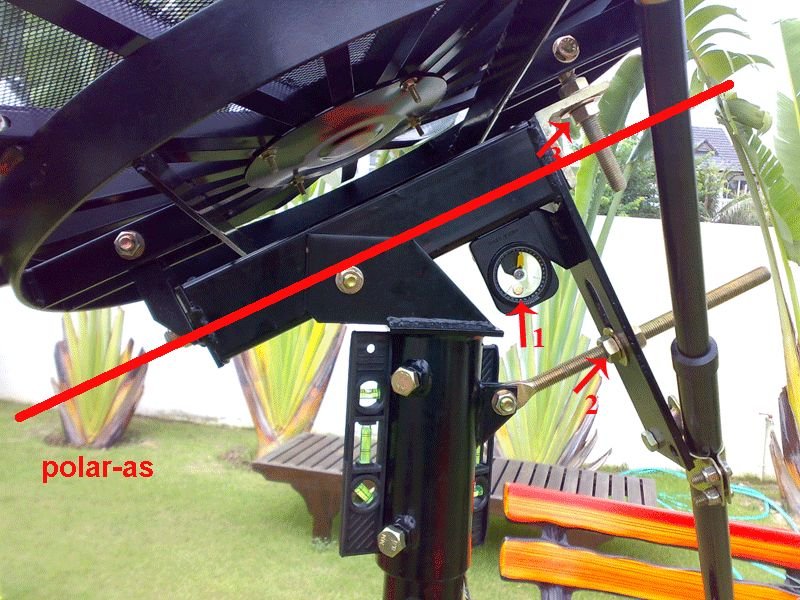

Als start is dan je elevatie (polar-as) ± 52º  en de declinatie ± 6º d.w.z. dat de schotel 6º naar voren gekantelt staat t.o.v. de polar-as

26 maart 2019 aangepast door trust

[Alex1970]

1 ziet eruit als een waterpas? (Edit: hoekmeter inderdaad, ik had niet genoeg ingezoomd)

2 is de elevatiehoek

3 is de offsethoek/declinatie



26 maart 2019 aangepast door Alex1970
Cijfers verkeerd gezien op de foto.

[ceesv]

En dat alles zorgt ervoor dat je schotel de Clarke belt volgt.

[Alex1970]

Met alle respect, maar als je niet weet waar die afstellingen voor zijn, zou ik me eerst maar eens verdiepen in hoe een polarmount werkt.

[ceesv]

Realiseer je, dat een schotel van 2,4 meter een kleine openingshoek heeft en dat je deze instellingen met een heel kleine foutmarge zult moeten instellen.

[a33]

1 uur geleden zei trust:

dan zal ik ook nog maar wat toevoegen , ik meen dat je locatie Aalten is .

Als start is dan je elevatie (polar-as) ± 52º  en de declinatie ± 6º d.w.z. dat de schotel 6º naar voren gekantelt staat t.o.v. de polar-as



Bij zo'n grote jongen zou ik gelijk modified motor angles instellen (je hebt die hoekmeter ook niet voor niets daar zitten!), om de clarke belt meteen zo goed mogelijk te volgen.



Voor 51.93 Noord (centrum Aalten) is dat (0-180graden fit): axis elevatie 37.44 graden (modified latitude 52.56), declinatie offset 6.84 graden. Maar op een tiende graad is nauwkeurig genoeg, denk ik.

(Totale elevatie due south (te meten aan het voorvlak van de PFschotel) is dus 30.60 graden.)



groet,

A33
