Wavefield afstellen lukt niet

[Willy-V]

Woonplaats Wondelgem (Gent) België



Beste mensen,



Ik heb een Wavefield WV85xHDS schotel met 4 LNB's type Venton Blu2 Single LNB.

De schotel is 93cm breed en 78cm hoog.

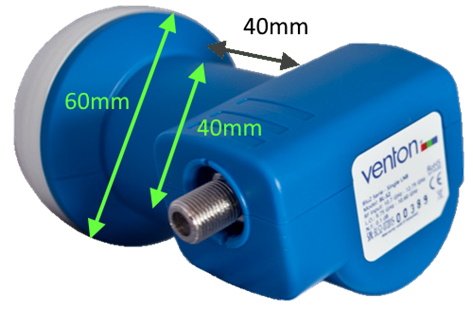

De LNB Venton Blu2 Single LNB kop heeft een diameter van 60mm en de diameter van hals van deze LNB is 40mm



Ik krijg deze maar niet afgeregeld voor de ontvangst van Astra 1 (19,2°E), Astra 2 (28,2°E), Astra 3 (23,5°E) en Hotbird (13,0°E)

Voor de afregeling heb ik mij gebaseerd op de site https://satlex.be/nl/home.html



De schotel is afgesteld met de waarden:

• Hotbird (13,0°E) railpositie R7,7°
• Astra 1 (19,2E)° railpositie R1,4°
• Astra 3 (23,5°E) railpositie L-3,1°
• Astra 2 (28,2°E) railpositie L-7,9°
• Skew -11,39° (als je voor de schotel staat naar rechts draaien, uurwerk wijzers zin)
• Elevatie 29,43°
• Azimut 158,68°

Mijn schotel locatie is Breedtegraad 51,083°, Lengtegraad 3,706°



Alle 4 de LNB’s hebben enkele zenders gevonden en ik heb het idee dat die zenders niet allemaal van de juiste satelliet komen?

Vb: In de lijst van Astra 1 (19,2°E) staat ITV 1 HD (Freq.: 11053 H 2300) moet eigenlijk in de lijst staan van Astra 2 (28,2°E)



Mijn satelliet ontvanger is een mirage CX 06.

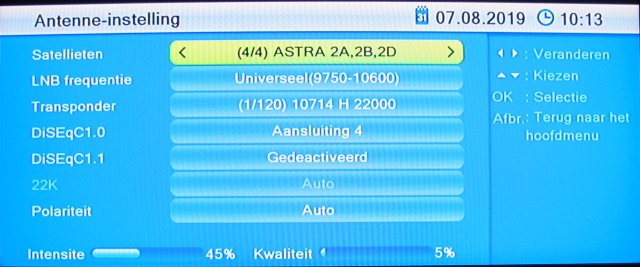

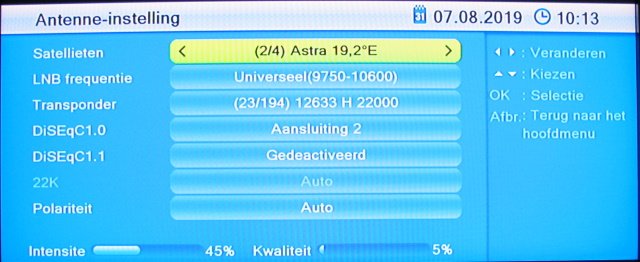

Als ik de satelliet ontvangst sterkte wil kennen moet ik het volgende instellen per satelliet:

• Satelliet (Astra 1, 2, 3 of Hotbird)
• LNB frequentie (van gekende zender op deze satelliet)
• DiSEqC1.0 (1, 2, 3, 4 of uit) (Hotbird = 1, Astra 1 = 2, Astra 3 = 3, Astra 2 = 4)
• DiSEqC1.1 (staat overal op uit)
• Polarisatie (H of V of Auto)

Pas als ik dat juist ingesteld heb voor een bepaalde transponder krijg ik de signaalsterkte te zien.

Ik moet dus voor elke satelliet een gekende zender opgeven die vanop deze satelliet uitzend om de signaal sterkte te weten.

Voor Astra 1 zender Phoenix freq.: 11582 H 22000 heb ik Intensiteit = 90%, Kwaliteit = 75%



Is er iet mis met de afstelling van de schotel?

Kan ik met LNB’s met een kop van 60mm die wel op de juiste plaats zetten op de rail van de schotel?



[Ventura]

Dit is een Maximum multifeed schotel E-85. Helaas is de WF Toroidal calculator van Satlex niet gemaakt voor deze schotel. Uit eigen ervaring is deze schotel geschikt voor de astra 1, 2, 3 en hotbird met 60mm lnb kop. Er hoeft niks te worden afgezaagd aan de lnb houders.

[Sprietje]

Beste Willy-V



Welkom op dit forum

De Satlex calculator is niet geschikt voor gewone offsetschotels.
Ik heb mijn eigen rekenmethode om het uit te rekenen en dat heb ik voor je gedaan voor Wondelgem (Gent) België.



De schotel behoort als volgt afgesteld te worden:

- zet de schotelskew eerst op 0-graden
- zet nu de rail met de 2 bouten in het midden precies waterpas
- de afstand van de lnb's moeten als volgt worden afgesteld:
a - tussen de Hotbird 13 en de Astra 19,2 is 72mm
b - tussen de Astra 19,2 en 23,5 is 50mm
c - tussen de Astra 23,5 en Astra 28,35 is 56mm
d.w.z. gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje in de kap.

zoals je ziet kun je de h.o.h-afstand van 50mm niet instellen als de lnb's koppen van 60mm hebben. Stel daarom de lnb's als volgt af:
- stel de lnb's van de Astra 19,2 - 23,5 - 28,35 met de koppen tegen elkaar.
- de schotel moet uitgericht worden op de Astra 23,5
- de lnb van de Astra 28,35 komt er dan 4mm naast te staan
- de lnb van de Astra 19,2 komt er dan 10mm naast te staan
- omdat je lnb van de Astra 19,2 er 10mm naast staat, moet je de afstand tussen de Hotbird 13 en Astra 19,2 met 10mm verminderen, dus 72mm wordt 62mm. De koppen komen dan maar een paar millimeter van elkaar te staan.
- stel de skew van de lnb's als volgt in:

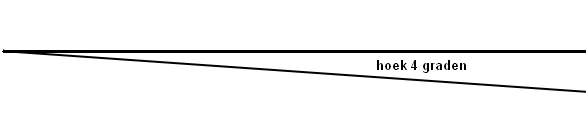

a - Hotbird 13 op -4°
b - Astra 19,2 op -5°

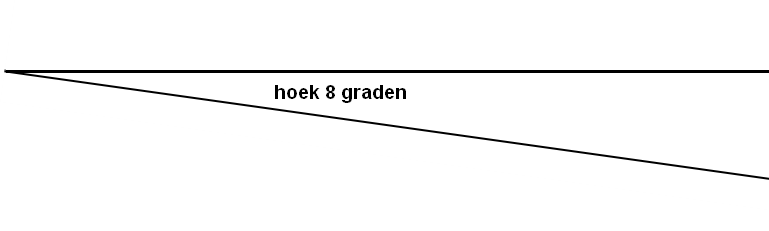

c - Astra 23,5 op -8°

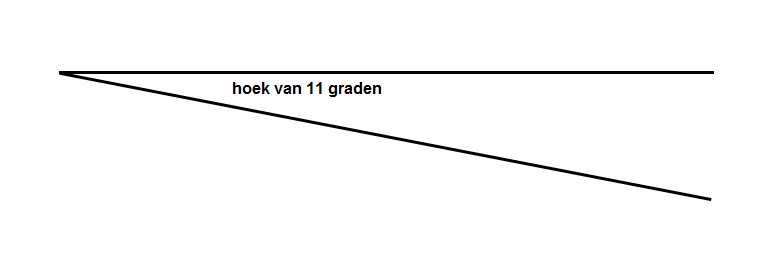

d - Astra 28,35 op -11°

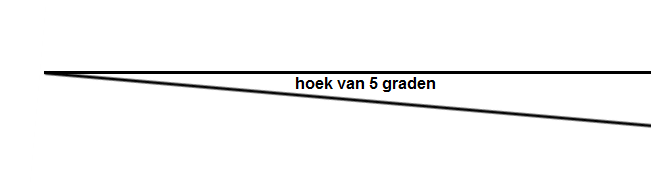

d.w.z. met de wijzers van de klok meegedraaid als je achter tegen de lnb's aan kijk gemeten t.o.v. verticaal, niet t.o.v. de rail want die staat al schuin.
- de schotelelevatie heb ik berekend op 29,3 graden maar dat kan bij je wat afwijken als de mast niet helemaal zuiver waterpas staat.
- stel de schotelskew in op 13,16 graden, zeg maar afgerond 13 graden. Dat is dus duidelijk meer dan de Satlexcalculator aan geeft.
- richt nu de schotel optimaal uit op de Astra 23,5 op maximale signaalkwaliteit, de overige lnb's staan dan zo goed mogelijk met de grote koppen.

Ik zelf prefereer om voor de 19,2-lnb een smalle lnb te nemen.



[edbe]

raar dat deze type schotel ook Wavefield heet

[Willy-V]

Beste Sprietje,



Hartelijk dank voor de snelle reactie en de instel parameters.

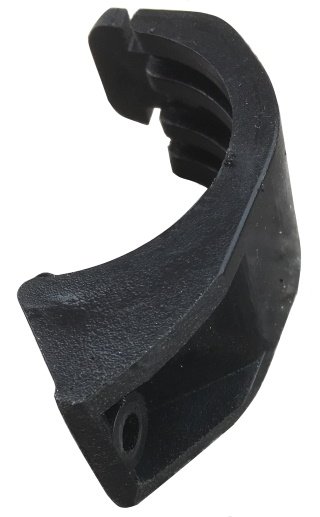

Ik heb een klem voor een lnb het lipje afgezaagd zodat de 3 Astra dicht tegen elkaar staan.

Door deze aanpassing heb ik de positie ook iets gewijzigd in:

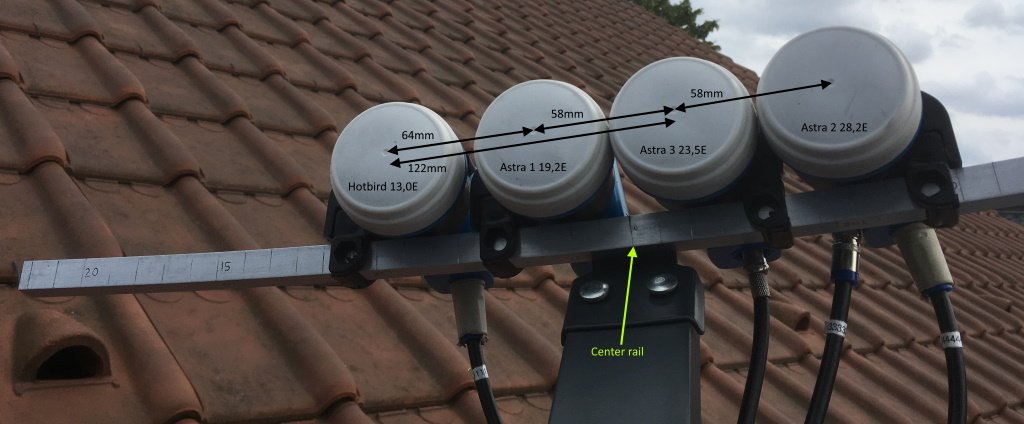

De lnb’s van Astra 19,2 – 23,5 en 28,35 staan h.o.h op 58mm

De lnb van Hotbird 13,0 staat h.o.h met Astra 23,5 op 122mm

De fout op Astra 28,2 is 2mm

De fout op Astra 19,2 is 8mm

Astra 23,5 en Hotbird 13,0 staan juist.



De schotel heb ik ingesteld op:

Skew 13° (gemeten met waterpas van mobiele telefoon)

Elevatie 29,3° (gemeten met waterpas van mobiele telefoon)

Azimut 158° (ongeveer ingesteld met kompas vervolgens nagesteld volgens satfinder signaalsterkte)



De skew van de lnb’s zijn als volgt:
a - Hotbird 13,0 op -4°
b - Astra 19,2 op -5°
c - Astra 23,5 op -8°
d - Astra 28,35 op -11°



Resultaat:

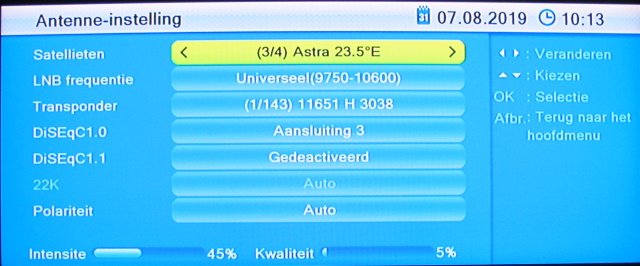

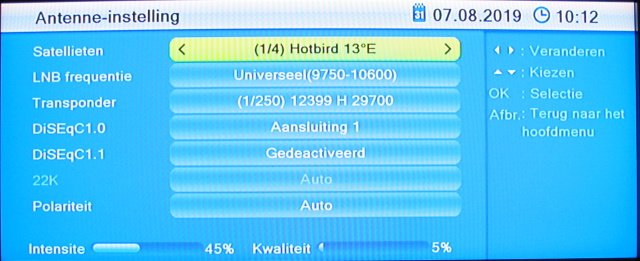

Op de Satelliet ontvanger heb ik voor de default transponders geen signaal, pas als ik een bekende transponder selecteer krijg ik goed signaal vb Phoenix op Astra 1 (11582H22000) = Intensite 90%, kwaliteit 75%.

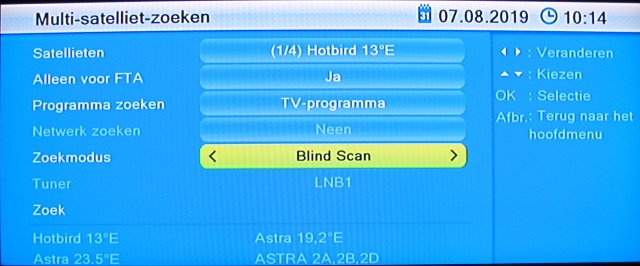

Na een volledige satelliet scan krijg ik enkel van de Hotbird 13,0, Astra 19,2 en Astra 23,5 TV zenders binnen.

Maar de inhoud van die lijsten klopt niet!

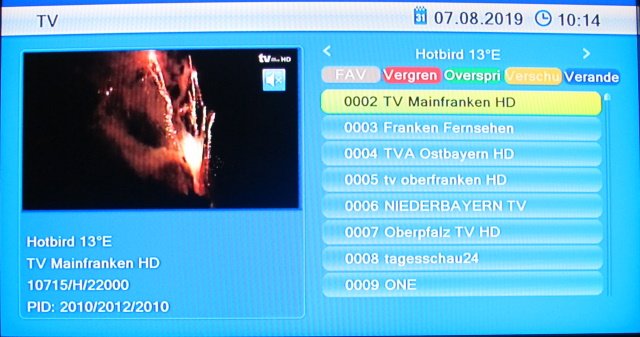

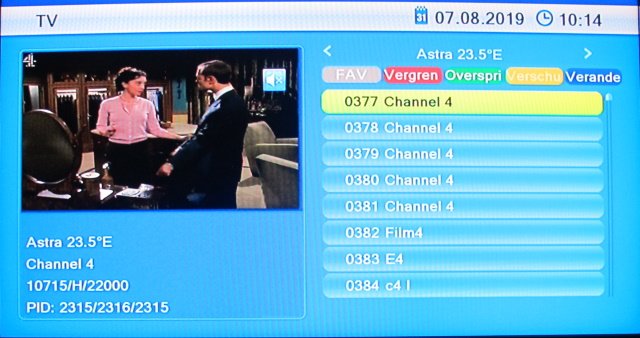

Lijst Hotbird 13,0 bevat de TV zenders van Astra 19,2

Lijst Astra 19,2 bevat de TV zenders van Hotbird 13,0

Lijst Astra 23,5 bevat de TV zenders van ?



Ik zou graag weten wat ik hier fout doe

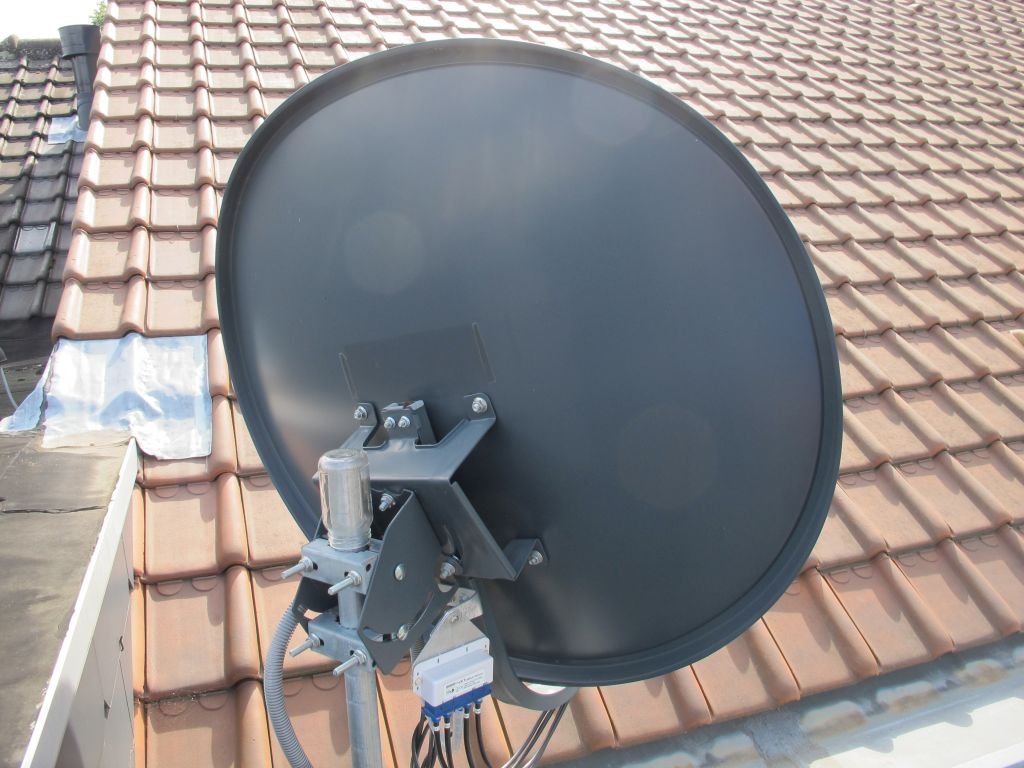

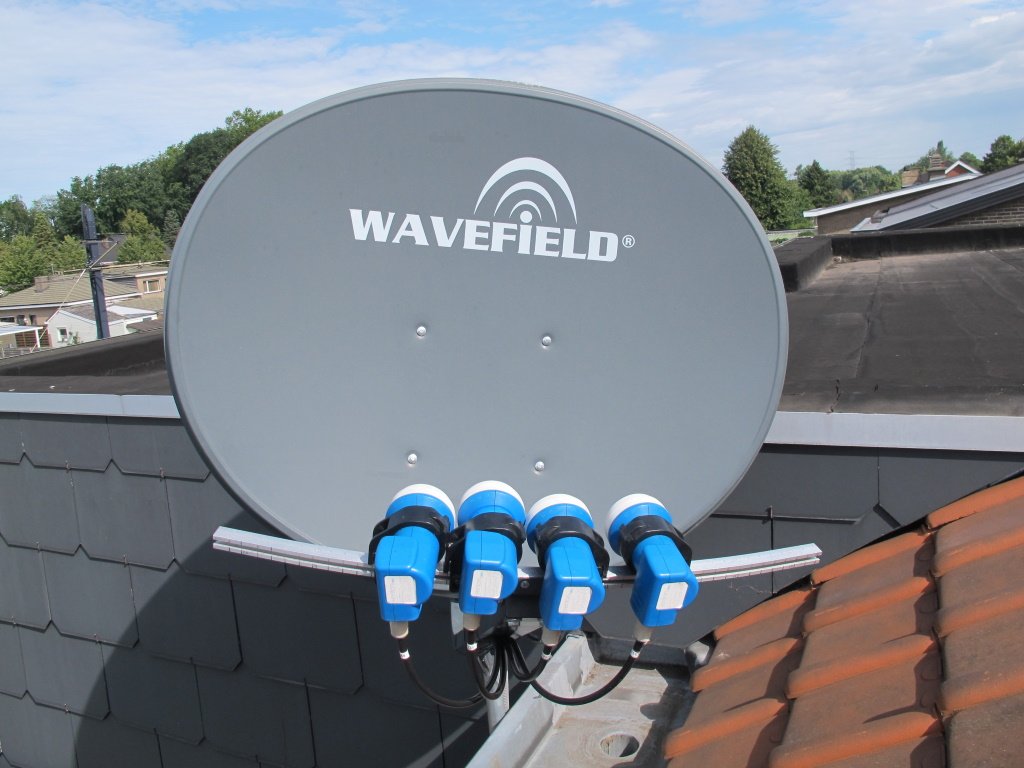

In bijlage enkel foto’s van de nieuw opstelling



Ik heb geen TV Vlaanderen abonnement het was dus strikt niet nodig om de Astra 23,5 te ontvangen.

[luisteraar]

Dit ruikt er na dat de disecq volgorde niet klopt

Op de switch sluit je de coax van lnb aan op ingang 1-2-3-4

Na het aansluiten heeft de ingangs nr een lnb voor de satteliet.

In je ontvanger moet je desecq ingang 1-2-3-4 toewijzen aan de sattelliet.



7 augustus 2019 aangepast door luisteraar

[Tonskidutch]

ik ruik niks

ik zie alleen dat foto



niet hetzelfde is als die van

mbt de aansluiting van die coax

die uit het achteraanzicht een twin coax op 28,2 toont en op het vooraanzicht alleen singles

[Sprietje]

Je hebt waarschijnlijk de volgorde van de satellieten op de diseqc-switch niet hetzelfde staan als de volgorde in je satellietontvanger.
Ook bestaat transponder 11651H niet op de Astra 23,5 dus krijg je ook geen signaal.



[luisteraar]

TS heeft niet gemeld welke ontvanger je gebruikt en en welke firmware.

Bij de meeste E2 firmware kan je bij schotel configuratie ingeven automatisch zoeken

dan gaan de instellingen van de disecq  automatisch.



[Sprietje]

Willy-V schreef: Mijn satelliet ontvanger is een mirage CX 06





testmagazine Smart Mirage CX06 HD.pdf

7 augustus 2019 aangepast door Sprietje

[Willy-V]

Beste,

Tonskidutch:

Wat je ziet is een losliggende coax kabel van LNB 23,5 want aan die LNB had ik de satfinder hangen om de positie af te regelen.

Het zijn vier identieke Venton Blu2 Single LNB's



Sprietje:

De kabels zijn genummerd en goed zichtbaar onderaan de steun van de LNB's, toch nog eens nagezien niets mis mee.

De volgorde in de receiver is volgens mij ook juist.

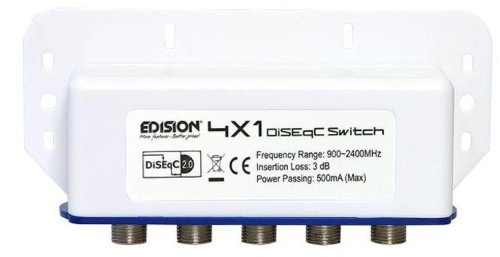

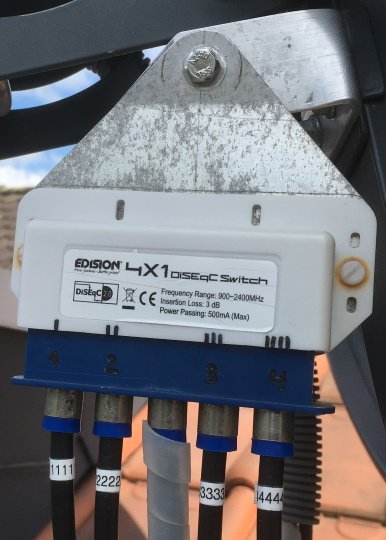

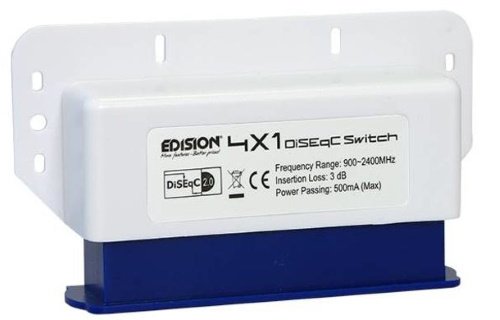

Op de Diseqc Switch : Edision DiSEQC Switch 4x1 heb ik langs de voorkant de nummers herhaald met een graveerstift en de verbindingen nog eens nagezien bleek ook in orde.



Luisteraar:

De Softwareversie is: V 1.00B3 van 2014-5-14

Pas als ik een goede satelliet verbinding heb met Astra 19.2 kan ik een OTA update doen.

Het automatisch configuratie lukt ook maar als alle LNB's op de goede satelliet gericht staan.



Willy-V (ikke):

Bedankt voor de hints.

Ga eens enkel Astra 23,5 verbinden op de DiSEQC en de ontvanger instellen op Astra 23,5 en TV Drente Freq: 12188 H 29900

[luisteraar]

Je hebt mooi I II III IIII angegeven op de schakelaar komt dat ook overeen

met A B C D welke de fabrikant op de schakelaar gezet heeft ?

Na veel zoeken inderdaad 1234 op schakelaar gevonden normaal

is dat a b c d  of dat gelijk is aan 1 2 3 4 weet ik niet





7 augustus 2019 aangepast door luisteraar

[satkijker]

7 uur geleden zei Willy-V:

Resultaat:

Op de Satelliet ontvanger heb ik voor de default transponders geen signaal, pas als ik een bekende transponder selecteer krijg ik goed signaal vb Phoenix op Astra 1 (11582H22000) = Intensite 90%, kwaliteit 75%.

Na een volledige satelliet scan krijg ik enkel van de Hotbird 13,0, Astra 19,2 en Astra 23,5 TV zenders binnen.

Maar de inhoud van die lijsten klopt niet!

Lijst Hotbird 13,0 bevat de TV zenders van Astra 19,2

Lijst Astra 19,2 bevat de TV zenders van Hotbird 13,0

Lijst Astra 23,5 bevat de TV zenders van ?



Ik zou graag weten wat ik hier fout doe

In bijlage enkel foto’s van de nieuw opstelling

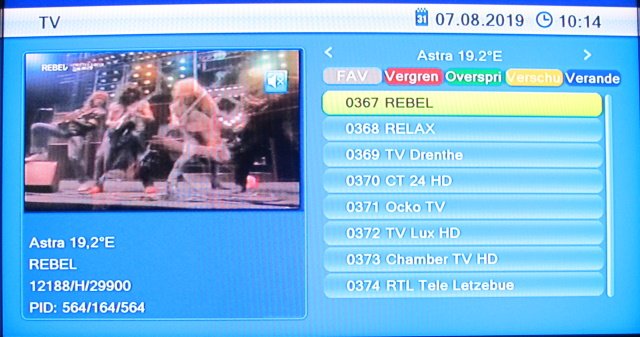

Jouw Astra 23,5 bevat TV zenders van Astra 2E/2F/2G  28,2 oost.

Dit betekent volgens mij dat jouw schotel niet met de juiste lnb ( 13 oost is nu 19,2 oost) op de bedoelde satelliet is uitgericht en zal dus opnieuw moeten gebeuren.



[Sprietje]

2 uur geleden zei luisteraar:

Je hebt mooi I II III IIII angegeven op de schakelaar komt dat ook overeen met A B C D welke de fabrikant op de schakelaar gezet heeft ?

Na veel zoeken inderdaad 1234 op schakelaar gevonden normaal is dat a b c d  of dat gelijk is aan 1 2 3 4 weet ik niet.

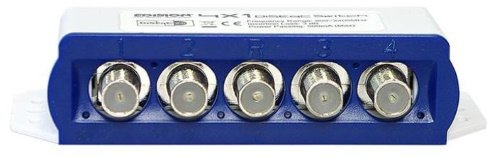

Dat is toch duidelijk te zie dat er 1-2-R-3-4 op de diseqc-switch staat.

En ja 1-2-3-4 is hetzelfde als a-b-c-d.



Dat lijkt me het beste wat je kunt doen beste Willy-V, enkel de lnb van de Astra 23,5 aansluiten, beter nog de diseqc-switch even helemaal niet gebruiken.

Dat zul je waarschijnlijk merken dat je schotel op de verkeerde satelliet staat uitgericht.

[ceesv]

Of met de sprietje natte zeem techniek de andere 3 lnb's afschermen en kijken of je switch inderdaad de juiste lnb schakelt en op de juiste satelliet gericht staat.
