Wavefield afstellen lukt niet

Recommended Posts


geeft niks hoor als het ook bijdraagt tot algemeen begrip van de lezers inzake ruimtelijke constellaties en voorstellingen die de ontvangst mogelijk maken



on topic en mijn commentaar over de positie van de schotel hoeft geen nadere toelichting

ik heb het al vaker geschreven dat mensen op het randje monteren en uit een verscholen hoekje denken te kunnen kijken



ik zou die wok aan de zijgevel monteren



Share this post


Link to post
Share on other sites

je kan hem zelfs op je dooie gemak op begane grond  / oprit dus zonder ladder en hoogtevrees perfect uitrichten en naar boven sjouwen

Share this post


Link to post
Share on other sites

De satelliet die het meeste last van de nok van het dak heeft is de Astra 28,2. Die satelliet staat het laagst aan de hemel en staat het meest oostelijk.
Willy-V schreef zaterdag: 9E = 0, 13E = 52, 19.2E = 159,  28,2E = 372 TV kanalen.
Dan kun je toch zeker niet zeggen dat de satelliet achter de nok van het dak zit. Wel kan het zijn dat de onderste helft van de schotel geen signaal van de Astra 28,2 ontvangt. Dat kan verklaren waarom het signaal van de Astra 28,2 niet zo sterk is terwijl het signaal in Gent erg sterk is. De schotel 40cm hoger zetten lost dat probleem op. Voor de overige satellieten zie ik geen enkele belemmering want het zicht op de satellieten wordt alleen maar gunstiger.



Edited by Sprietje

Share this post


Link to post
Share on other sites

ik bekeek deze gegegevens van hem toen 19,2 nog links stond van dat nulpunt (feedarm)

Citaat
Hier enkele waardes:
Satelliete Positie Zender Frequentie Pol. Symbol Rate Intensite Kwaliteit
Eutelsat 9,0E CGTN 11 996 V 27 500 90% 71%
Eutelsat 9,0E Servus 11 785 H 27 500 90% 30%
Hotbird 13,0E SRF Info 11 526 H 29 700 90% 53%
Hotbird 13,0E BVN 10 815 H 27 500 45% 7%
Astra 1 19,2E ZDF HD 11 362 H 22 000 90% 20%
Astra 1 19,2E phoenix 11 582 H 22 000 90% 35%
Astra 2D 28,2E BBC One HD 10 847 V 23 000 45% 10%
Astra 2D 28,2E BBC Four 10 773 H 22 000 45% 8%

dat vond ik opmerkelijk (zoals je schrijft in Gent knalt die binnen)



jij spreekt over die nieuwe situatie dat de 19,2 plots x rechts van het midden staat en het aantal zenders ingeladen hoger is

maar het signaal is daarmee toch niet gelijk beter?



dat is ook allemaal verwarrend met dat gedraai, geef ik toe maar lijkt op grote invloed van de (niet nok) maar zijgevel snijlijn met dak



ik denk dat het wel oplosbaar is maar je suggestie de schotel 40cm hoger te zetten is waar ik zelf heen wilde





Share this post


Link to post
Share on other sites

Beste allemaal,



Van waar ik nu zit kan ik deze week geen aanpassingen of extra metingen doen.

Ik heb nu wel eens gekeken met Dishpointer hoe de richting is voor de satellieten vanuit mijn woning.

Ik heb dat gedaan voor de Astra op 28,2E en de Eutelsat op 9E.



Voor de mensen die goed thuis zijn in driehoeksmeetkunde:

Mijn huis is 7m breed, de lengte is 9m, de dakhelling is 29° de schotel center staat ongeveer 1m boven de goot en de goot is 5m boven de begane grond.



Kan ook niet direct antwoorden op de laatste commentaren ben daar geen specialist in.

Groetjes,

Willy

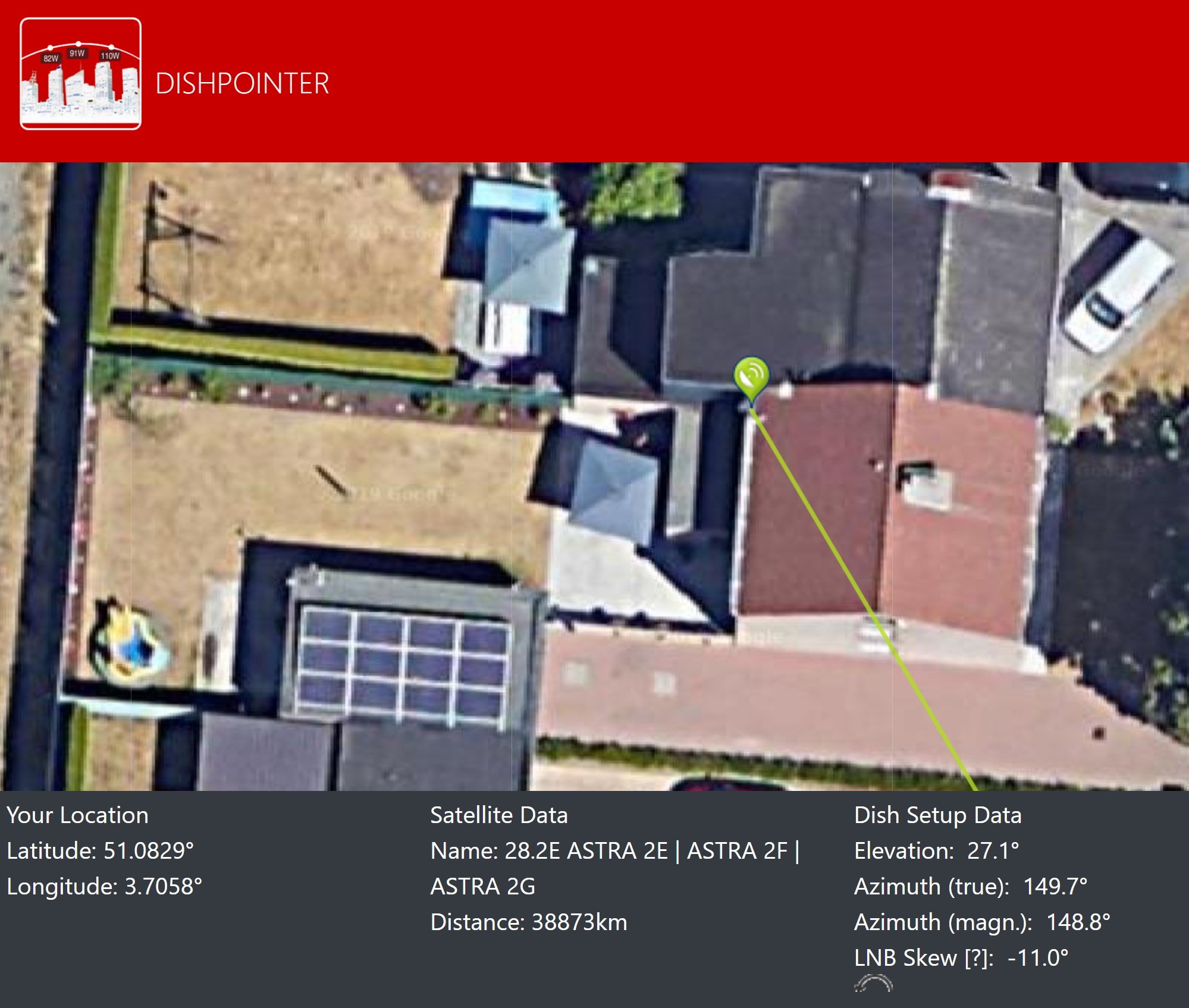

Dishpointer Schotel naar Astra 2E op 28,2E.jpg

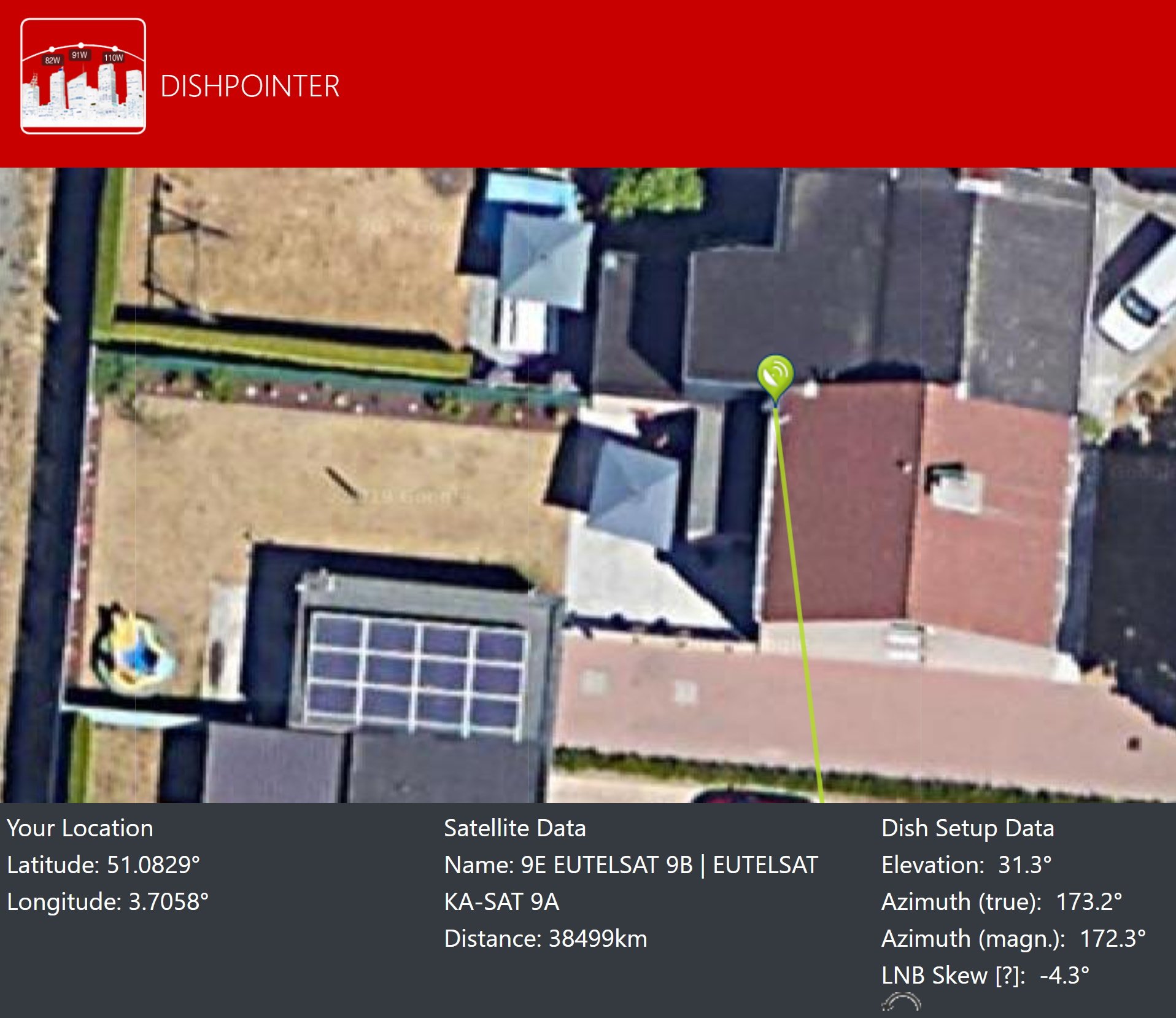

Dishpointer Schotel naar Eutelsat 9B op 9E.jpg

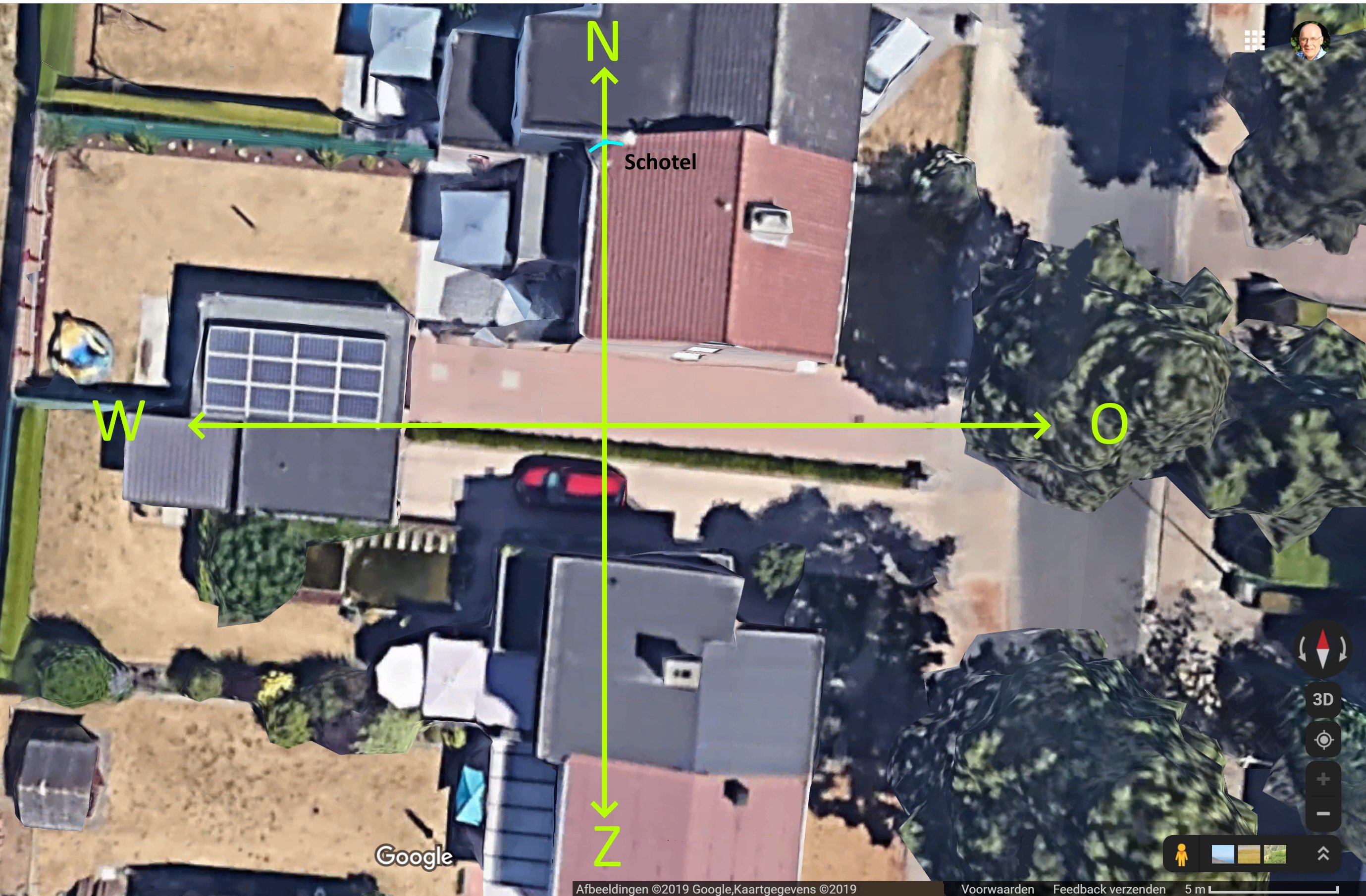

Google maps kompas zicht.jpg

Share this post


Link to post
Share on other sites

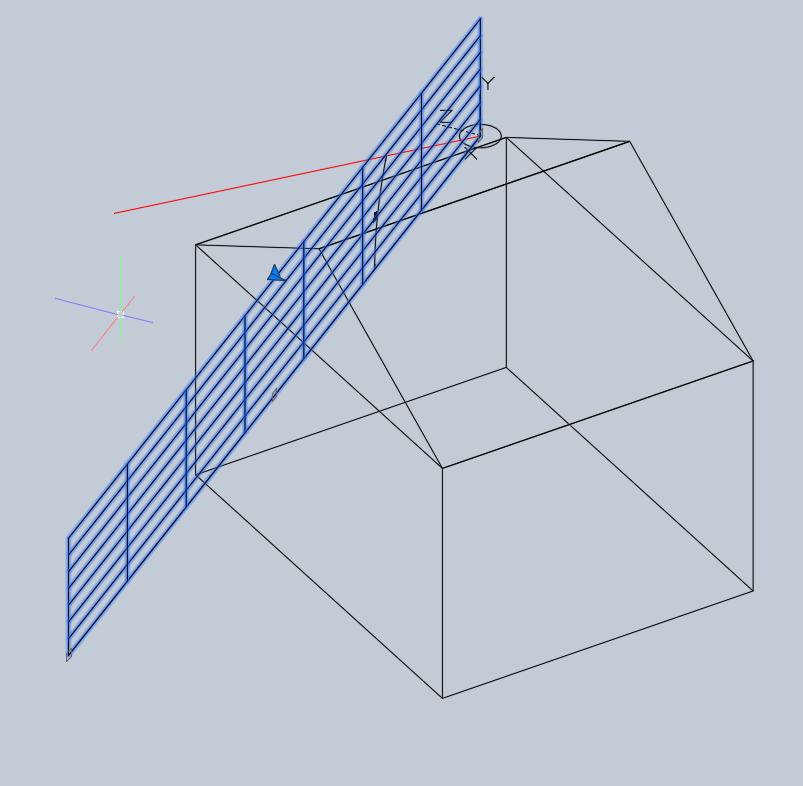

Dat is wel een zeer eenvoudige opgave. In Gent is de elevatie van de Astra 28,2 namelijk 27,2 graden. Als de Astra 28,2 nu recht naar de nok gericht zou zijn, dan kun je die niet ontvangen met een dakhelling van 29 graden, maar omdat de Astra 28,2 wel 6 meter verderop bijna langs de nok gericht is, hoef ik niet eens uit te rekenen hoeveel vrije ruimte er voor het signaal is. Méééér dan voldoende. De schotel hoeft dus ook zeker niet omhoog. Maar om het even af te maken, de hellingshoek over de groene lijn gemeten is ongeveer 18,5 graden. Geen enkele belemmering dus.



Edited by Sprietje

Share this post


Link to post
Share on other sites

het is maar heel weinig lucht



redelijk veel lucht dus , maakte even een denkfout




Edited by Tonskidutch

Share this post


Link to post
Share on other sites

Beste satelietliefhebbers,



Ik heb nog eens getracht betere ontvangst te bekomen met alle tips die jullie gegeven hebben.

Bij mijn laatste afregeling kreeg ik terug niet van alle LNB's een goed signaal nadat ik de Astra 1 (19.2°E) op 2.2° voor maximale ontvangst had ingesteld.

Voornamelijk de Hotbird (13°E) had het lastig.

Ik heb toen besloten de montagebeugel van de LNB rail te verplooien zodat de LNB's meer naar het center van de schotel kijken en dat bleek te helpen.

Ik had vroeger reeds opgemerkt dat die LNB redelijk veel naar de bovenkant van de schotel kijken.

Nu heb ik de volgende cijfers:



Metingen bij heldere hemel op ontvanger Mirage CX06 PVR
Schotel    WAVEFIELD WV85xHDS Multifocus Ovale schotel


Satelliet instelling LNB instelling      Ontvangst
Satelliet Positie FTA TV Zenders LNB freq. Transponder DisEqC1,0 Polariteit  Zender  Type Intensite Kwaliteit
Eutelsat 9A   9,0E         44 9750-10600 11785 H 27500       1     Auto  BBC World  FTA 90% 60%-72%
Hotbird 13,0E      424 9750-10600 11526 H 29700       2    Auto  SRF Info  FTA/PAY 90% 51%-70%
Astra 1 19,2E      391 9750-10600 11362 H 22000       3    Auto  ZDF HD  FTA 90% 78%-85%
Astra 2 28,2E     369 9750-10600 10847 V 23000       4    Auto  BBC One HD  FTA 90% 73%-82%



Ik ga er voorlopig afblijven de voornaamste zenders kan ik ontvangen.

Allemaal bedankt voor de hulp.

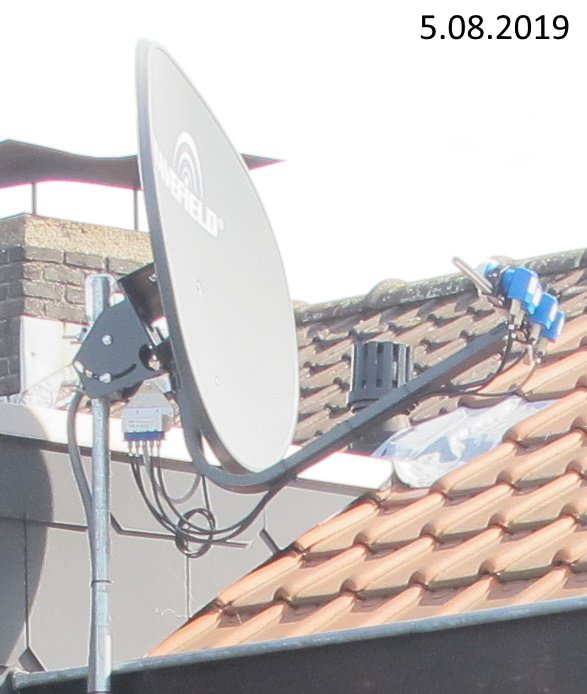

Hier nog enkel afbeelding van voor en na de wijziging.

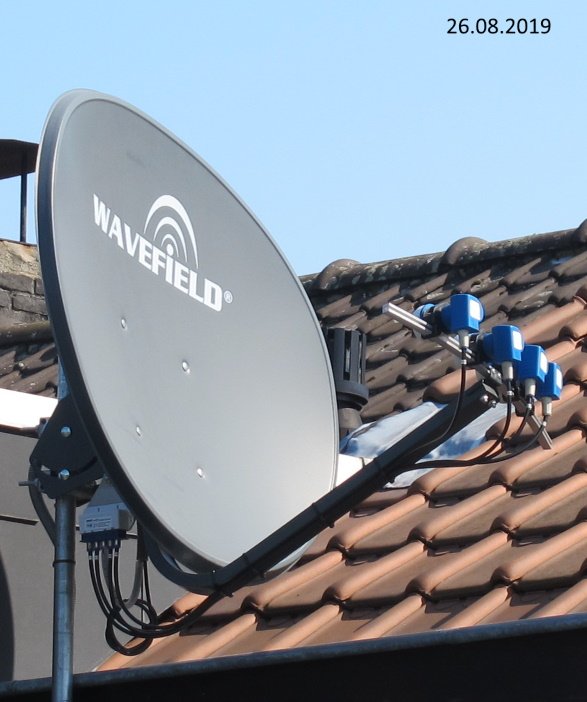

352737596_LNBrailinkijkhoeknaarschotel2019-08-26.jpg.36ceb79ff588a500a62947ddf4447815.jpg78625180_LNBrailinkijkhoeknaarschotel2019-08-05.jpg.b7f838b04720ad69383679d3e64d246e.jpg


Share this post


Link to post
Share on other sites

Wat me wel opvalt is dat de kwaliteit ontvangst redelijk fluctueert bij een bepaalde transponder. Dat kan te maken hebben met de ontvanger. Niks meer aan doen.

Share this post


Link to post
Share on other sites

Beste Willy-V



Ik ben nog eens op foto's gaan kijken die ik in mijn archief had staat. Daarop is inderdaad goed te zien dat de lnb's veel te hoog op de schotel gericht zijn en dat is slecht voor het signaal wat je verkrijgt. Dat is erg slordig van de fabrikant.

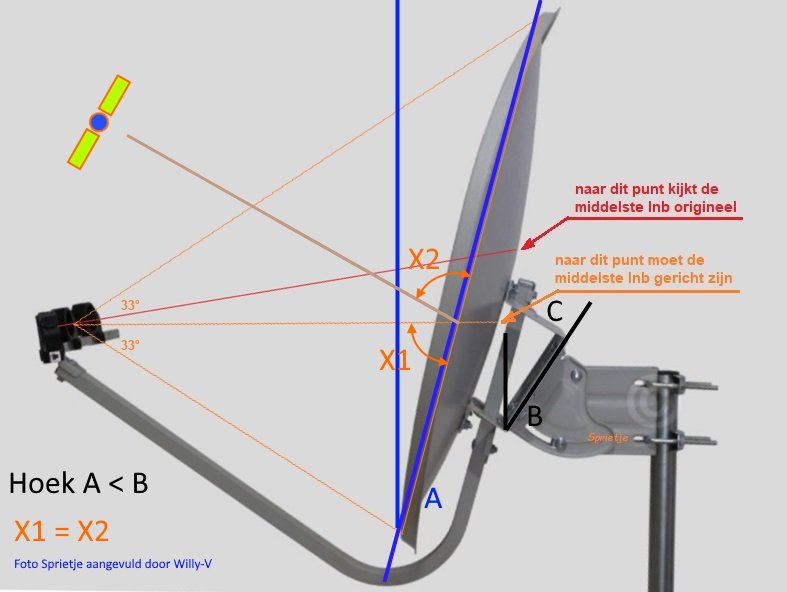

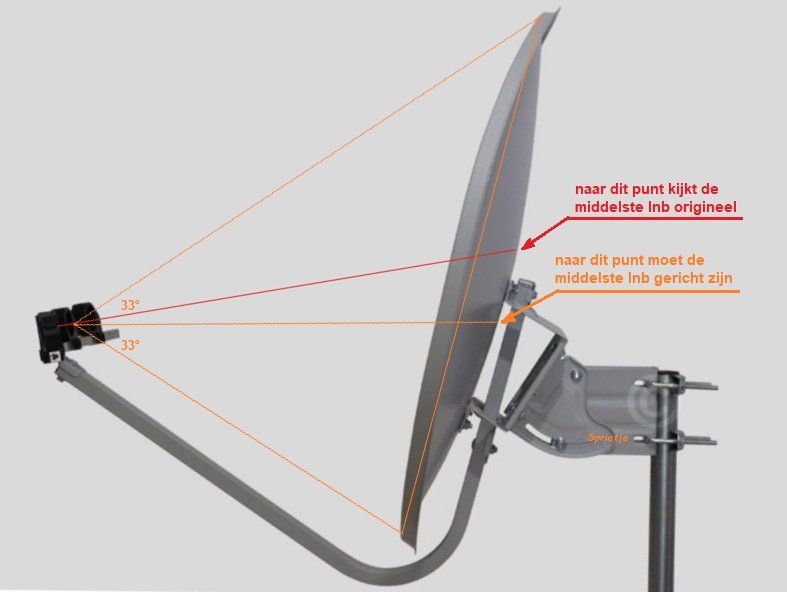

Ik heb een tekening gemaakt hoe de middelste lnb wel gericht moet staan.
In deze tekening is te zien dat de kijkhoek van de lnb tegen de schotel 66 graden is. Als je deze hoek precies door midden deelt (2x33°), dan zie je het punt waar de middelste lnb naar moet kijken. Als je wilt weten waar dat punt op je schotel precies ligt, meet dan even de verhoudingen op in de tekening tussen de bovenste- en onderste bouten in de schotel. Als je dat punt weet, kun je een pvc-buis van 40mm (afvoerpijp) in de lnb-houder zetten om te meten of de beugel in de juiste stand is gebogen. Om de zaak goed in balans te hebben in de lnb-houder moet de pvc-buis even ver achter de houder uit steken als voor de houder tot aan de schotel.

Wat in ieder geval verandert is de afstanden tussen de lnb's. Dat komt omdat de afstand van de voorzijde van de lnb tot aan de schotel nu kleiner wordt dan dat die was. De lnb's moeten dichter bij elkaar geplaatst worden.



zijaanzicht klaar.jpg

Share this post


Link to post
Share on other sites

Beste Sprietje,

Bedankt voor de klare uitleg ik ga de exacte richting van de LNB's op de schotel eens nakijken met een laser waterpas (is besteld).

Ga er dan voor zorgen dat de LNB's goed naar de schotel kijken volgens uw beschrijving.

Ik heb bij uw tekening wat lijnen bijgetekend volgens dat ik het begrijp.

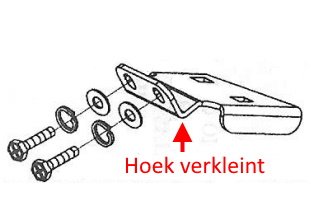

De bevestiging van de LNB rail op de arm laat ook de wensen over met de twee bouten M4 vast aangedraaid is de rail nog steeds in horizontale zin gemakkelijk te verdraaien.

Er hadden in dit montage plaatje vaste inkepingen moeten zijn die net in de opening van de rail passen.

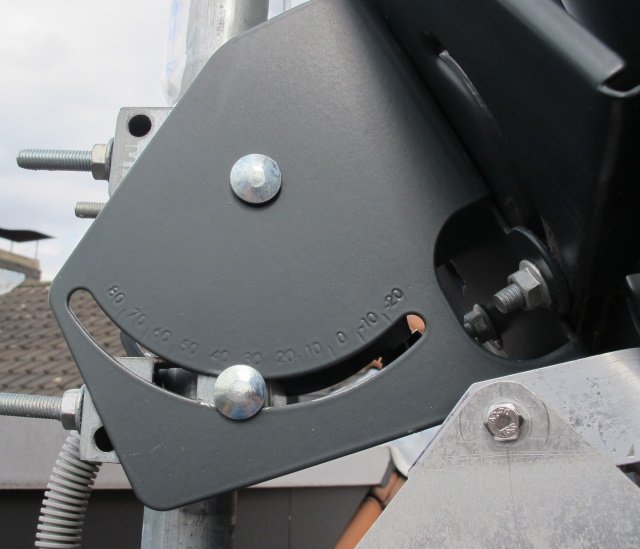

Het uitrichten van deze schotel volgens de Elevatie en Skew markeringen op de schotel is niet duidelijk leesbaar op de montage beugel (zie afbeeldingen).

Om toch nauwkeurig af te regelen heb ik mijn iPhone waterpas gebruikt op de plaatsen B en C.

De iPhone waterpas heb ik wel eerst geijkt op 0° en 90°.



Wat ik eerst wou doen was op de hoek A de schotel af te stellen maar deze hoek is verschillend van hoek B op de montage beugel en is ook onbekend?



Schotel ontvangst hoeken.jpg

Afstellen - Wavefield WV85xHDS Multifocus Ovale  - Elevatie.jpg

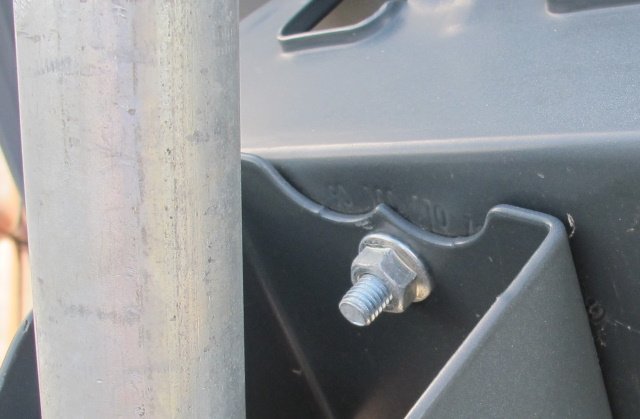

Afstellen - Wavefield WV85xHDS Multifocus Ovale  - Skew.jpg

Share this post


Link to post
Share on other sites
