reparatie AED trainer kapot

[Matchless]

Ik heb van mijn afdeling van het rode kruis een AED trainer die een krakend geluid geeft op de speaker.

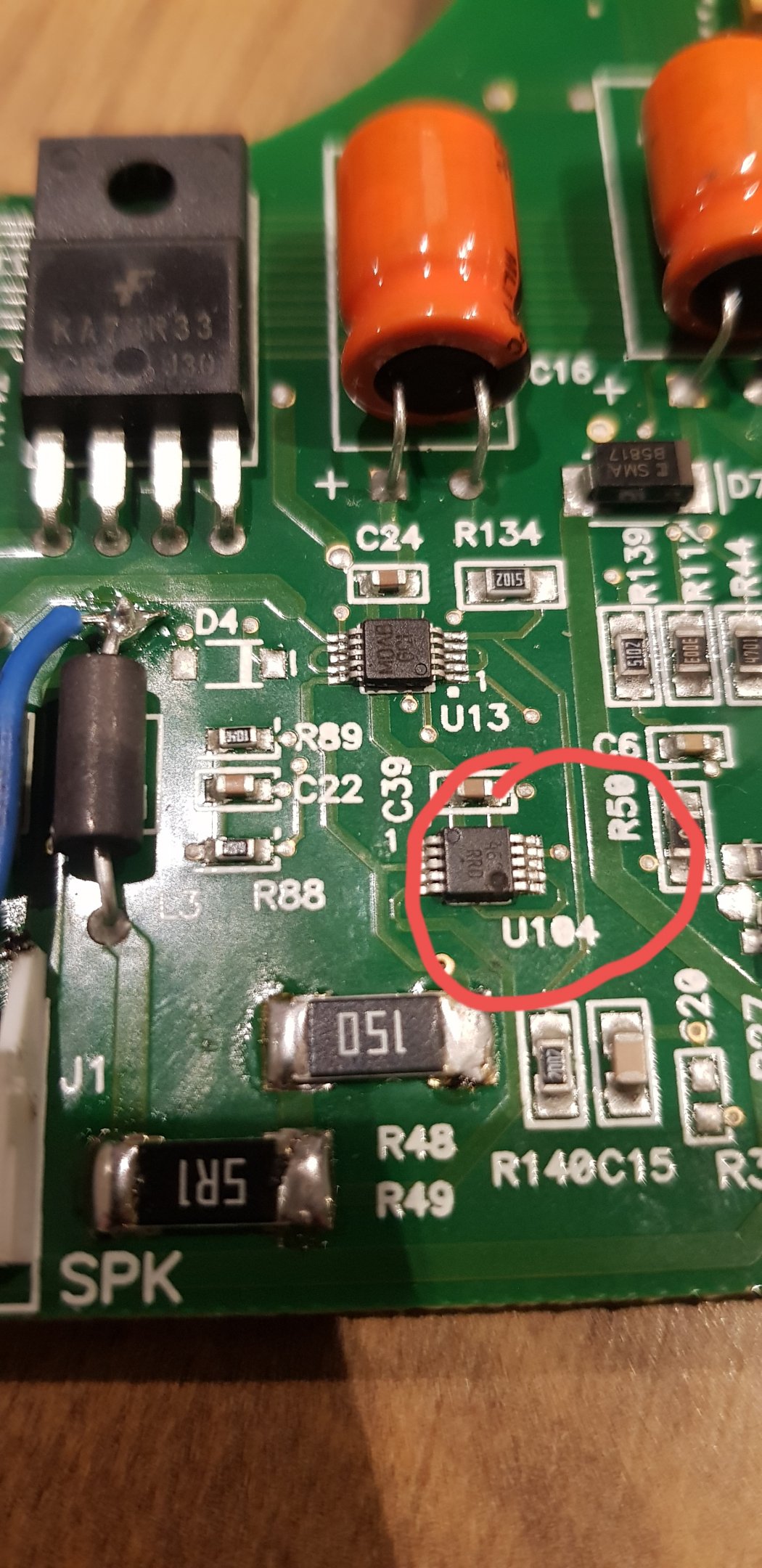

Deze is goed maar ik zie een defecte chip met de opdruk 468 rrd.

Maar er zit een brandgat vlak na het getal 8 en ik weet niet of achter die 8 nog iets staat. Dus dan kan ik ook niet zoeken welke chip ik nodig heb en wat voor chip het is.

Weet iemand wat voor chip dit is en wat de pinout is?



[Steve]

over welk merk en type gaat het ?



[Matchless]

Hoi steve..



Merk en type is een Lifepak CR-T van medtronic





[Steve]

UM4684 Low-Voltage Dual SPDT Analog Switch

Als er een defibrillator defect is dan kunnen ze hem toch gelijk omruilen ?

[Matchless]

Aan een echte AED mag je niet sleutelen om veiligheids redenenen.

Maar een trainer is niet zo kritisch.



Heb je toevallig ook een schema van zon ding?

[Matchless]

Weet iemand waar ik dat onderdeel kan krijgen (via PM uiteraard) want ik kan hem nergens vinden.

[iemand]

En een andere fabrikant... bv MAX

[Steve]

LM4684

NLAS4684

LMS4684

MAX4684

SGM4684

UM4684



even googelen voor de leverancier

[Matchless]

Dank je wel..nu heb ik hem wel gevonden en besteld

[Matchless]

Door de corona virus kan het een tijdje duren voordat ik de chip binnen heb..



Wordt vervolgd..

[Matchless]

Onderdeel vervangen en het lijkt iets beter te gaan maar in het begin zit er toch nog een kraak geluid (zie bijlage).

Luidspreker is nagekeken en ik heb ook getst met een andere .

Wat zou het probleem kunnen zijn



aed.mp3

[Big fellow]

Klinkt als een clippende versterker. Als je een scope hebt, kan je misschien zien waar het vandaan komt... Kan ook een slechte verbinding zijn of een rotte condensator. (DC blocking condensator, dus eentje in het audio pad)

[Matchless]

👍 Dat was de gouden tip. 2 condensatoren waren kapot. Het rode kruis zal hier erg blij mee zijn. Iedereen bedankt voor het meedenken
