reparatie F61 op panasonic radio..

[sattv4iedereen]

Hi,

hier staat een radio cd en casettespeler van panasonic van het type sa ak18.

als we die aanzetten, komt er op het scherm F61 op en gaat onmiddelijk terug op standby

ik vermoed dat f duid op foutmelding, en het nummer de fout zelf.

weet iemand hier meer over?

ik google iets met amp power, maar begrijp niet veel van.

op die site: https://www.manualslib.com/manual/1086875/Panasonic-Sa-Ak18.html?page=16#manual

21 februari 2020 aangepast door sattv4iedereen

[Frans B]

IC 501 zal stuk zijn.

21 februari 2020 aangepast door Frans B
fout gelezen

[sattv4iedereen]

1 uur geleden, Frans B zei:

IC 501 zal stuk zijn.

Welke functie heeft die en waar zit die?

[paardengek]

Ik heb even google gebruikt als zoek machine. Misschien heb je iets aan de service manual in de bijlage.



Met vriendelijke groet, paardengek

saak18.pdf

[Steve]

vervang transistor Q507  (2sc1740)

[sattv4iedereen]

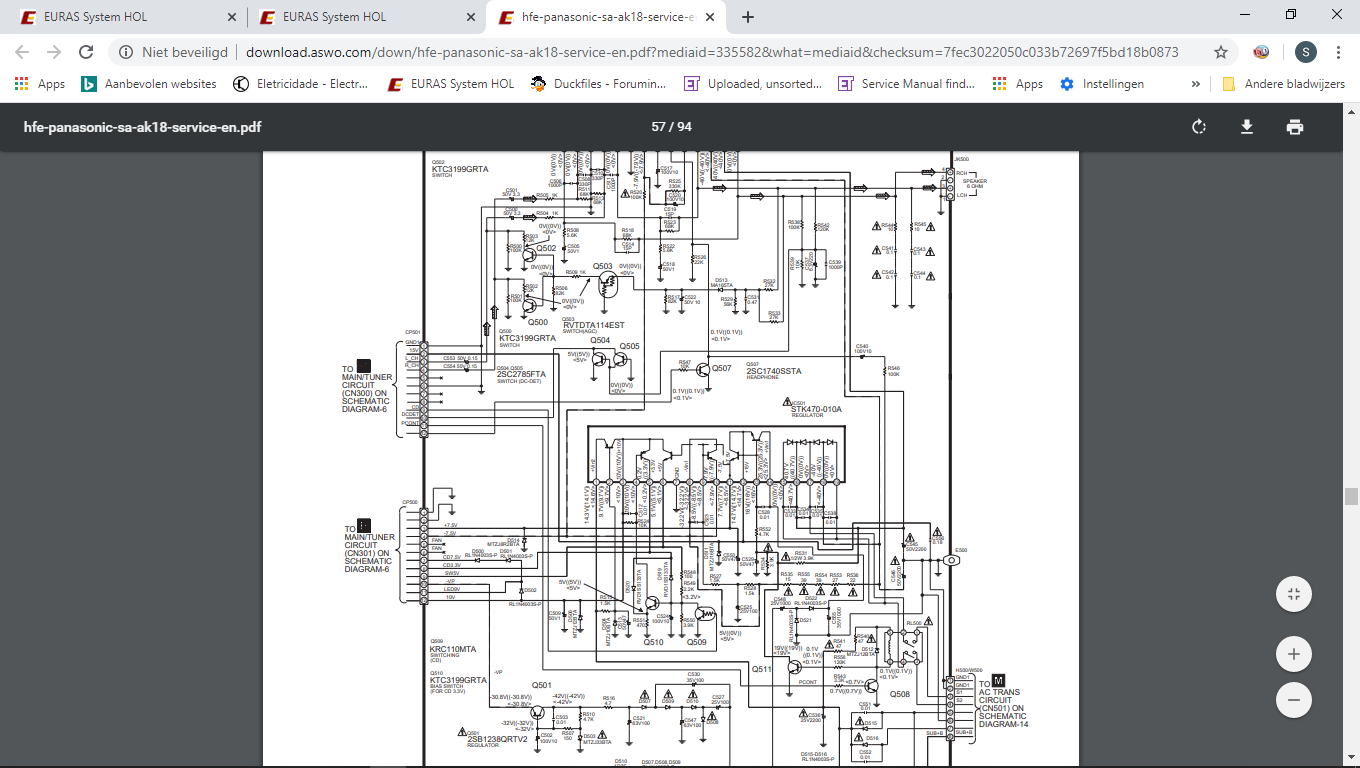

Ik heb het service manuel van paardengek bekeken, maar kan de tranisistor niet vinden niet vinden.

Kan mij men zeggen waar die ongeveer zit?

Alvast bedankt, ik ben niet niet zo een kei in schema's lezen.
