onderdelen futaba ku-02194v-0 display trafo defect

[daltonagf]

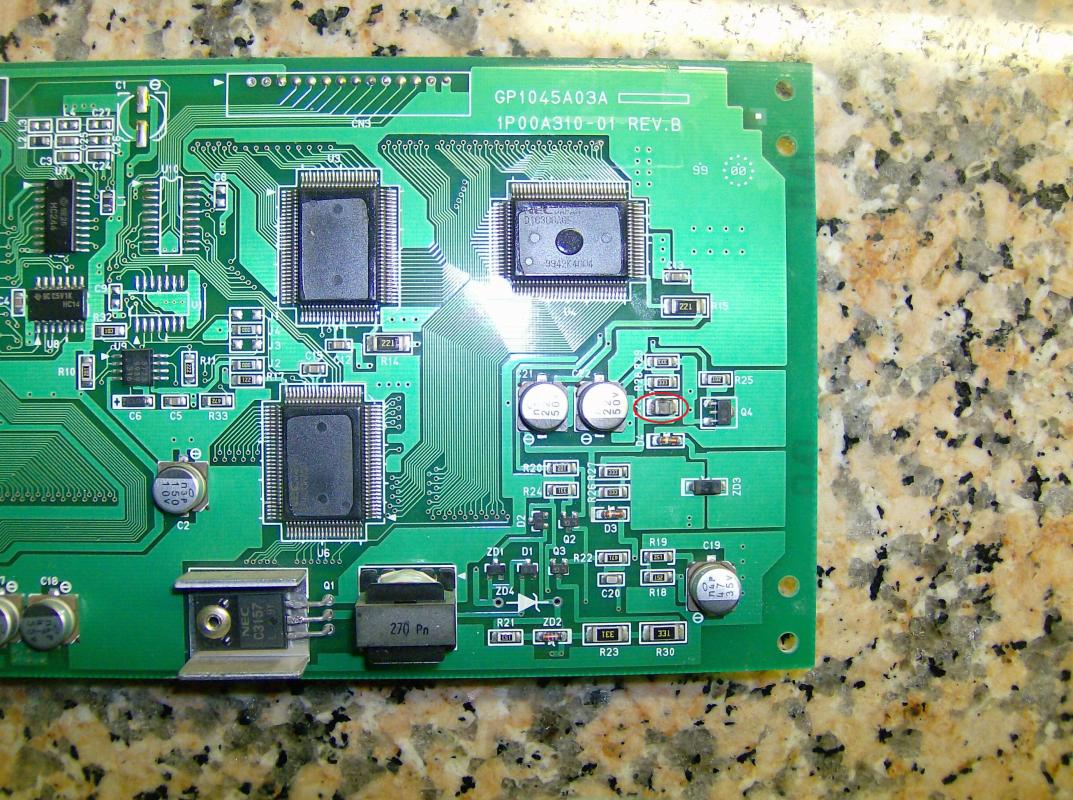

op de printplaat zit een trafo met de opdruk 270 Pn zie ook de foto, weet iemand wat voor een trafo dit is , als ik zoek op 270pn vindt ik niets wat op een trafo lijkt.



mvg



rob

[columbo]

Sorry hoor ,maar zonder verdere gevens kunnen wij er ook niks mee,dus type TV/ monitor en duidelijke klacht omschrijving,lijktt een beetje op een Tcon print ,of het een travo of smoor spoel is is op de foto niet te zien.

2draden = een spoel ,en 4 draden is vaak een travo,en of hij defect is nog maar de vraag,is zo niet tezien.

dergelijke travo's gaan doorgaans niet zo snel defect.

16 februari 2013 aangepast door columbo

[daltonagf]

het is geen tv maar een display van een kassa! , de trafo meet de helft lagere weerstand dan een werkend exemplaar, en met spanning erop komt er een zoemend geluid uit de trafo.  vandaar dat ik denk dat deze defect is,



mvg



rob

[Ronsworld]

Trafo's/spoelen zoemen wel vaker, is niks vreemds aan.



Vroeger bij "gillende" Seleco TV's de trafo's en spoelen wel eens in de 2 componenten lijm gezet, probleem opgelost.

Maar dit terzijde..

[daltonagf]

deze hoor je op 10 meter afstand!



gr



rob

[Drs. IJzerbout]

Geeft niks. Dat zoemen is storend maar dan hoeft die trafo niet stuk te zijn. Ga er maar vanuit dat ie gewoon goed is.

[trust]

het is geen tv maar een display van een kassa! , de trafo meet de helft lagere weerstand dan een werkend exemplaar, en met spanning erop komt er een zoemend geluid uit de trafo.  vandaar dat ik denk dat deze defect is,



mvg



rob

Allebei uitgesoldeerd gemeten ?

[veda]

Maak eens een duidelijke macro-opname (flower) zonder flits maar met goeie kunstmatige verlichting en dit van de beide kanten van de print.

En voor de zekerheid, geef eens het opschrift van de vermogentransistor, thyristor of triac die er vlak naast zit. Kans op reparatie is echter niet zeer groot. Ik heb een testertje voor het uitmeten van spoelen en trafo's op kortgesloten windingen (meestal zelfs zonder uitsolderen)

Indien interesse via PM.



Mvg, Dany

[columbo]

Als de travo defect zou zijn zal het display niet werken,en als er ergens kortsluiting in het cirquit zou zitten zal hij erg heet worden,en spoedig overlijden.

Is het een gewone travo ,of een inverter travo ?

[DeBeek]

Travo,,





Trafo,,

[daltonagf]

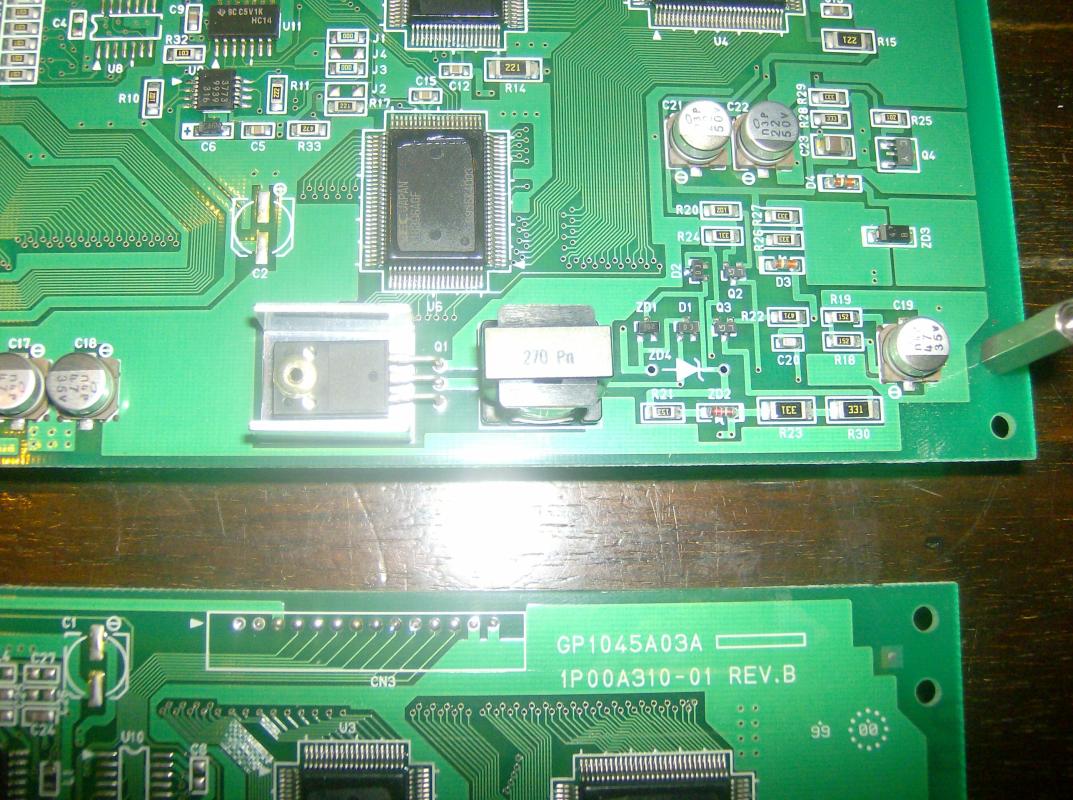

ik denk dat c23 defect is en de trafo nog goed is , ik heb een goed werkend display waar c23 een heel andere waarde aangeeft dan op de de defecte print.

op de goede print meet ik over c23   63 k ohm en op de defecte print 38 ohm., de aansluitingen van c23 gaan meteen naar de trafo .op c23 staat geen opdruk wat de waarde is. ik heb ook geen schema. is er iemand die een gok kan wagen wat voor waarde ik er in kan zetten,

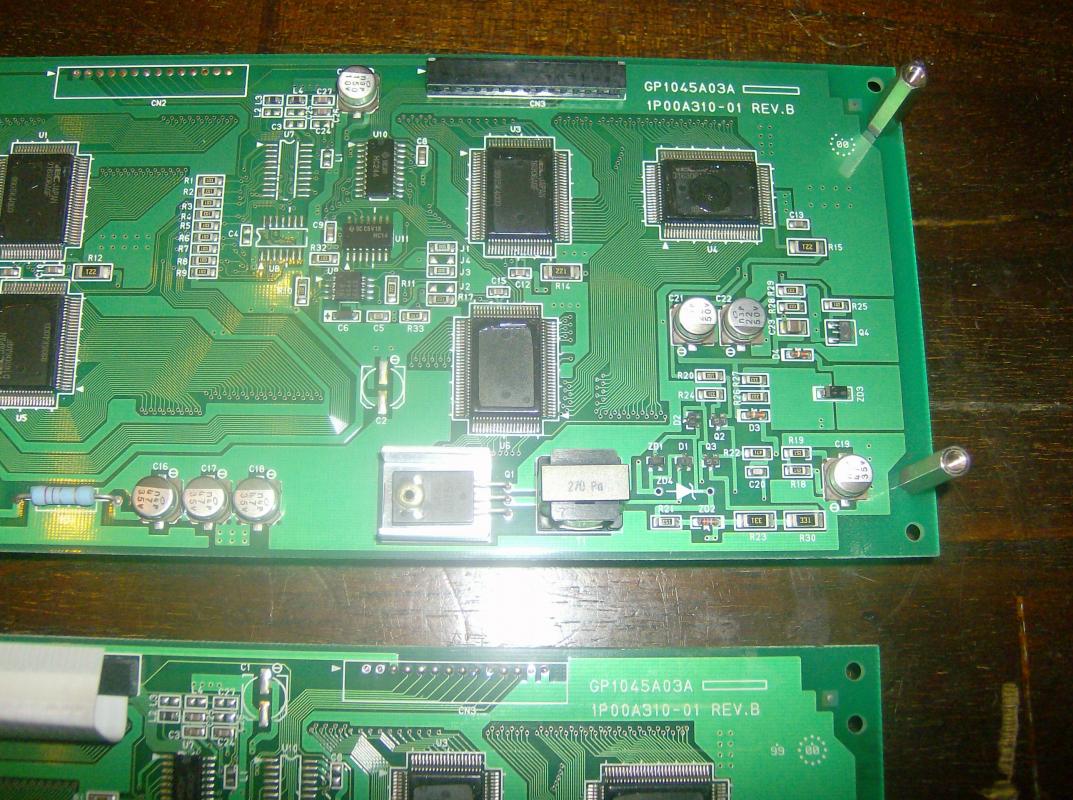

(op de foto is c23 goed te zien, is ook een beetje zwart)





mvg



rob

[Ronsworld]

Condensatoren kun je niet meten zolang ze nog op de print zitten.

(je kunt ze wel meten, maar je hebt er geen zak aan die waarde)

[columbo]

Ik denk eerder dat die smd elco's defekt raken al die c23, dat hij zwart is zegt helemaal niets.

[daltonagf]

op de print die heel is , is c23 bruin.



ik zal `m er eens af halen en dan meten.

ik ben nu alleen aan het kijken  naar de verschillen

met een goede en een defecte print!



mvg



rob

[daltonagf]

c23 er uit gesoldeerd, deze meet 38ohm, is defect!! als iemand enig idee heeft wat er in

kan,



mvg



rob
