FAQ: Rebox 8000/9000 upgrade naar 8PSK

Aanbevolen berichten

Recent heb ik een RE-8000 met twee afstandbedieningen gekocht. De vorige eigenaar zei er keurig bij: "de HD zenders doen het niet goed". Thuisgekomen de AB’s schoongemaakt en de RE-8000 aangesloten. Inderdaad:



  • Het apparaat moet duidelijk opwarmen; in eerste instantie doen zelfs sommige SD-zenders het niet eens;
  • De Nederlandse HD-zenders geven, ook na een uitgebreide opwarmperiode behalve SBS6 HD en Nederland 2 HD inderdaad bergen blokjes en zijn niet om aan te zien.



Mijn andere twee RE-8000’s hebben daar geen last van, dus de kappen er af en de ogen eens goed de kost gegeven. Daar kwam een verschil uit. Ofschoon de moederborden exact hetzelfde onderdeelnummer hebben, had de fabrikant bij twee spanningsregelaars naast de tuners een elco toegevoegd die bij de net gekochte ontvanger ontbrak.



Verder viel mij op dat alle probleemzenders in de hoge band zitten en horizontaal gepolariseerd zijn, ofwel de LNB-spanning is 18 Volt. Na meting bleek dat de voeding op de +27V (waar die 18V voor de LNB’s uit wordt gemaakt) maar 21,5V leverde en dat de elco die daarmee te maken had erg heet werd.



Ik heb de twee extra elco’s op het moederbord toegevoegd, en de heet wordende elco in de voeding vervangen. De ontvanger doet het weer perfect: direct na inschakeling uit deep standby beeld op alle zenders.

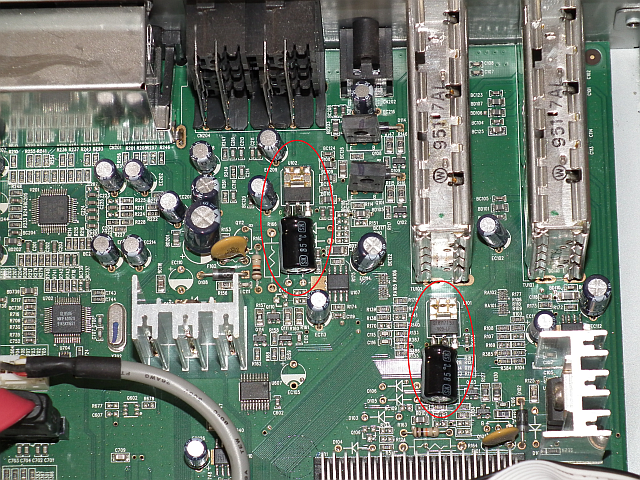

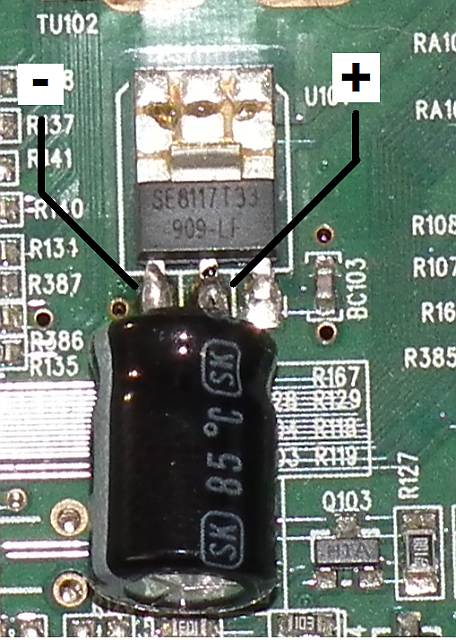

De spanningsregelaars voor de tuners zijn op het moederbord gemerkt met U101 en U102. De toe te voegen elco is 470 uF 10V of 16V en wordt aangesloten zoals op de foto’s is te zien. Deze elco’s mogen “normale” elco’s zijn, 85 graden exemplaren zijn goed genoeg.



In de voeding is C26 (in de RE-9000 is het C27) vervangen. Deze heeft een waarde van 680uF 35V of 40V en dit moet een 105 graden elco met een lage ESR zijn.

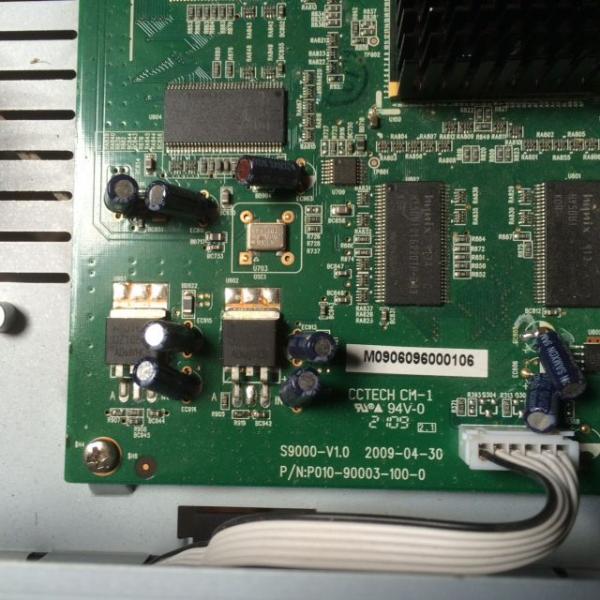

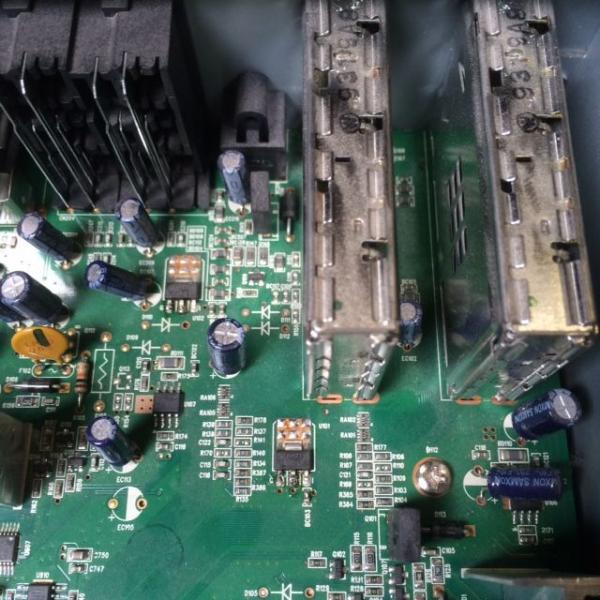

Ook in de RE-9000 zijn de tuner-spanningsregelaars gemerkt met U101 en U102. Ze zitten op een iets andere plaats dan in een RE-8000.



Voor hen met soldeerervaring is dit wellicht de oplossing voor “Migratie naar 8PSK lukt niet” als de "tuner-elco's" ontbreken.



Groeten,





Audioniek



post-54806-0-73500400-1386940788_thumb.pngpost-54806-0-87165000-1386940808_thumb.pngpost-54806-0-65611100-1386940836_thumb.png

Deel dit bericht


Link naar bericht
Deel via andere websites

Een van mijn Rebox 8000 ontvangers had ook last van blokjes bij de 8PSK HD zenders.

Ik heb ondertussen de moeite genomen en de 2 condensatoren, die inderdaad ontbraken, geplaatst.

Verder heb ik in de Voeding de betreffende condensator vervangen.

De ontvanger speelt nu probleemloos de 8psk HD zenders af.



De 27 Volt is bij mij lager, ik zag dat er een weerstand aan de onderkant van de voedingsprint zit, kennelijk als kortsluitbeveiliging, waardoor de 27 volt wat lager uitvalt.



Alleen moet mijn ontvanger nog wel even "opwarmen", maar de tijd die daarvoor nodig is, is terug gegaan van 15 naar ongeveer 1 minuut.



De Nederlandse HD zenders zijn nu weer probleemloos te ontvangen.



Niek, bedankt voor de tip.

Deel dit bericht


Link naar bericht
Deel via andere websites

Jammer dat de importeur in Haarlem deze modificatie niet heeft aangebracht in mijn ontvanger.

De bootloader werd o.a. geupgrade, maar dat had geen effect op de slechte 8PSK ontvangst.

Al een tijdje ben ik een zeer tevreden VU+ gebruiker, degenen die niet kunnen solderen kan ik dit merk aanraden.

Mijn dure RE-9000 heb ik verkocht voor een schamel bedrag...

Deel dit bericht


Link naar bericht
Deel via andere websites

ik ben nog in het bezit van de eerste uitgebrachte rebox 9000.

Heeft er iemand ook de spanningsregelaars vervangen ?

blijkbaar zitten deze op een andere plaats als in een rebox8000 graag ondersteuning .

Waar deze exact moeten geplaatst worden

Deel dit bericht


Link naar bericht
Deel via andere websites

De spanningsregelaars zitten in de nabijheid van de tuners. Het zijn U 101 en U 102

De regelaars zelf hoeven niet vervangen te worden, er dient slechts een Condensator over de uitgang en massa gesoldeerd te worden.

Er zitten ook 2 regelaars in de buurt van de voorkant van de ontvanger maar die worden niet bedoeld.

Deel dit bericht


Link naar bericht
Deel via andere websites

Waar deze exact moeten geplaatst worden

Als je de RE-9000 openmaakt en vergelijkt met de foto van de RE-8000 kom je er zeker uit. Deze twee onderdelen komen tweemaal op de print voor en zijn zeer herkenbaar.



Groeten,



Audioniek

Deel dit bericht


Link naar bericht
Deel via andere websites

bedankt ,voor de uitleg en zal mijn wedervaren hier melden hopelijk met resultaat

Deel dit bericht


Link naar bericht
Deel via andere websites

RE-9000HD



He Audioniek je bent een held,



ik heb over de spanningsregelaars  2x een elco geplaatst,

en nu heb ik perfect beeld, zonder enige blokvorming.

De andere elco heb ik niet vervangen, deze werd niet warm,

de voeding die in mijn eerste generatie RE-9000 zit is compleet anders.



Ik had de tuner al afgeschreven, maar ik ga hem nu weer gebruiken.

Super bedankt... :D

bewerkt door jojobuitenzorg

Deel dit bericht


Link naar bericht
Deel via andere websites

En ook hier (Rebox 9000) een driemaal troelala voor Audioniek! Mijn schoonvader (oud NOB technicus) draaide er zijn hand niet voor om en de eerste indruk is dat het probleem volledig weg is! Hoera! Zeer bedankt!

Deel dit bericht


Link naar bericht
Deel via andere websites

Ik volg altijd de berichten hier, maar plaats nooit iets.



Maar dankzij de uitleg van Audioniek heb ik mijn Rebox 9000 weer nieuw leven in kunnen blazen.



Had al een 2e (2ehands) gekocht die geen problemen had met blokvorming, maar kan nu na de simpele aanpassingen

mijn originele box ook weer gebruiken.



Super !



Wilde toch even mijn dank uiten ;-)

Deel dit bericht


Link naar bericht
Deel via andere websites

Ik wil even mijn hartelijke dank uitspreken voor deze simpele MOD. Mijn rebox 9000 is nu weer perfect na een deep sleep.  Audioniek top man!

Deel dit bericht


Link naar bericht
Deel via andere websites

wat verander er dan, als je die elco op de  spanningsregelaars zet. ik heb de rebox pvr HD 9000, waar zitten ze bij de 9000

Deel dit bericht


Link naar bericht
Deel via andere websites

Wanneer er geen klachten met je ontvanger zijn, dan niets vervangen!



Wanneer je problemen hebt met de ontvangst van 8psk transponders, in de vorm van geen ontvangst of blokjes na aanzetten en pas na een paar minuten goed beeld kan je de elco plaatsen over de regelaars.



Hierdoor wordt de voedingsspanning stabieler waardoor de beeldfout niet optreedt.

Deel dit bericht


Link naar bericht
Deel via andere websites

ik had de laste tijd zins CD wat zenders verplaats heeft, problemen met mijn Rebox PVR HD 9000.

voornamelijk HD zenders, die heel erg deden blokken. nu heb ik jullie raad opgevolgd en wat elco gehaald

en vervangen, en moet zeggen helemaal te gek. dat dit probleem nooit is opgemerkt bij Rebox.

maar in ieder geval wie dit ontdekt heeft, bedankt kan nu weer normaal TV kijken.
