c en ku lnb op een Triax 110cm.

[duitsland]

Ik ga me meer afvragen of het nog verschil zou maken als ik de BU twin zou vervangen voor een BU single. Ik heb het zo gemaakt dat ik eenvoudig de KU band lnb met 3 schroefjes los kan halen en vervangen.

Misschien ga ik dit het weekend maar eens proberen.

Wat ik ook nog heb geprobeerd om een circulair effect te krijgen maar geen Linear verlies is om aan een kant de stubs te verwijderen.

Dit geeft wel een lichte verbetering in de ontvangst van circulaire C band signalen maar de Lineare zijn dan helaas weer verdwenen.

Wat helemaal vaag is zijn de verschillen op de Intelsat 23, als ik het ontvangst circulair maak ben ik de Afrikaanse zenders kwijt en als ik alleen Linear ontvangst heb ontvang ik ze zonder probleem terwijl deze toch echt als Circulair staan bij Lyngsat.

[trust]

Op dit moment is er veel te ontvangen op de C band. 53 west is goed te ontvangen . Maar 55 en 58 west dat lukt niet. of de verkeerde frequentie .

Morgen maar eens zonder fles proberen . Op welke frequentie ontvangen  jullie signaal ? Ben benieuw naar jullie ontvangsten .

op 55 West 4103 V 4340 RTPi America

op 58 West 4040 H 26.588  NHK World

Om te zien of je de boog goed volgt zou je op KU kunnen afstemmen op  Amazonas (61 West) daar is weer een ongecodeerde zender te zien: RTS

12.642 H / SR 28.888 die ie erg sterk . komt hier met 14 dB binnen .

[December10]

Trust bedankt. De signalen zijn vanavond minder sterk denk ik.  Op 53 en 55 en 58 ontvang ik nu niets . Wel op 61 west .

Morgen weer proberen .

[trust]

Nu om 23.46h beeld op 55 en 58 W op 53 ook hier niets

[duitsland]

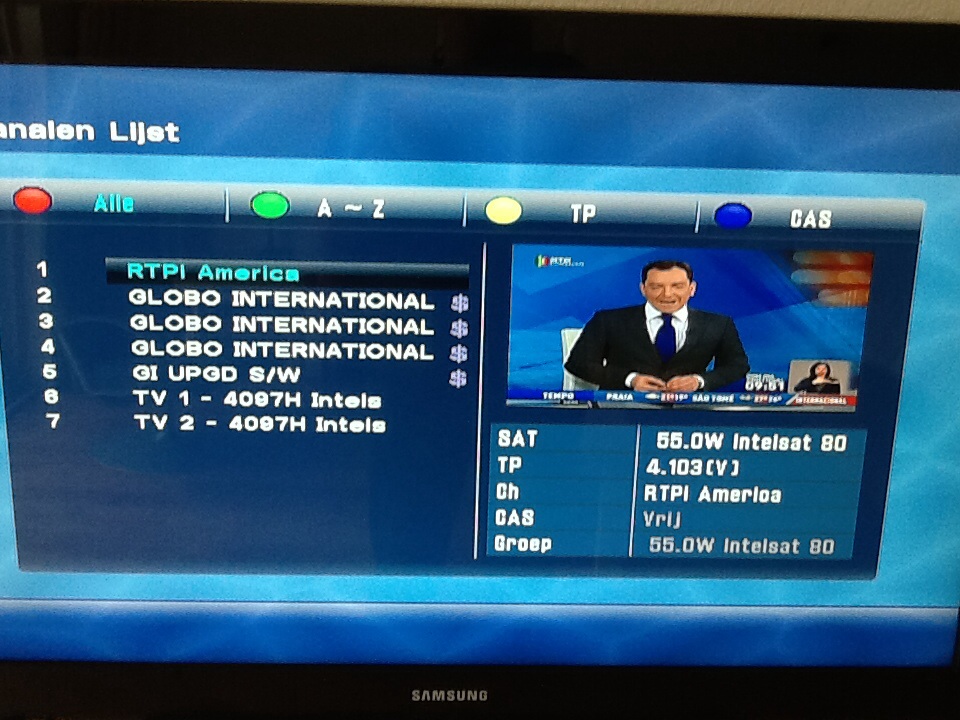

Hier een paar meer zenders bij een scan op Intelsat 55 west.

Globo zit op 4134 MHz H.

De zenders op 53 west Locken wel erg langzaam op mijn 3100HD, misschien hebben jullie dat ook ?

[trust]

Nu om 23.46h beeld op 55 en 58 W op 53 ook hier niets

Dat ik geen signaal had op 53 w kwam doordat de lnb die ik voor circ. gebruik , het loodje heeft gelegd , andere erin en nu weer beeld .

Met de lnb voor lineair heb ik het probleem dat de LOF 6mHz afwijkt  4.102 ontvang ik met 4.108 . en die 2 nieuwe op 4.104

De LOF van lnb voor circ. is wel correct dus de instelling 5150 veranderen is geen optie .

[Crazy Sat]

Eventjes dit draadje opgevist. Vanwege mijn heupoperatie zijn de werken aan mijn 120 cm schotel en C-band lnb heel wat vertraagt.

Vandaag echter heel prachtig weer en even de schotel op de 5°W gezet als test en ......yes , mijn eerste ontvangst op de C-band !!!!

Ik laat die even staan op de 5°W om alles op punt te zetten maar ben al heel blij dat dit gelukt is.

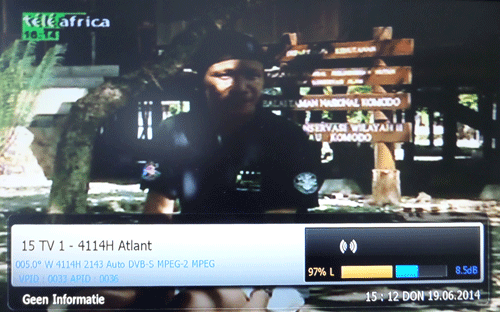

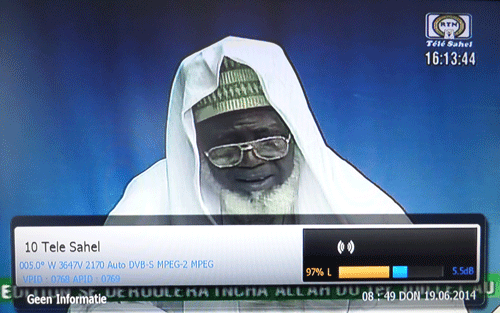

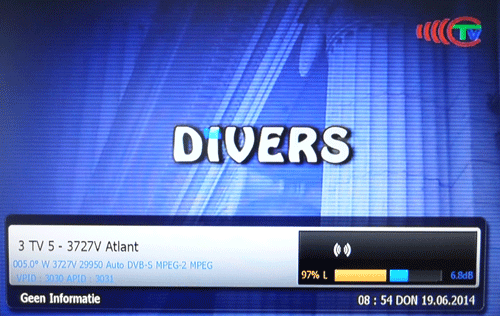

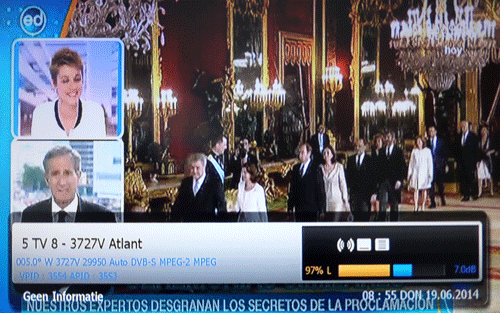

Blindscan met mijn nieuwe Technomate  TM-5402 HD M3 . Hierbij enkele screenshot van TV.

19 juni 2014 aangepast door Crazy Sat

[trust]

Mooi man !

Heb je ook een plaatje van de schotel met lnb ?

[Alex1970]

Mooi resultaat. Ik ben inderdaad ook benieuwd hoe je de LNBF en feedhorn bevestigd hebt.

Volgende stap 11W?

[duitsland]

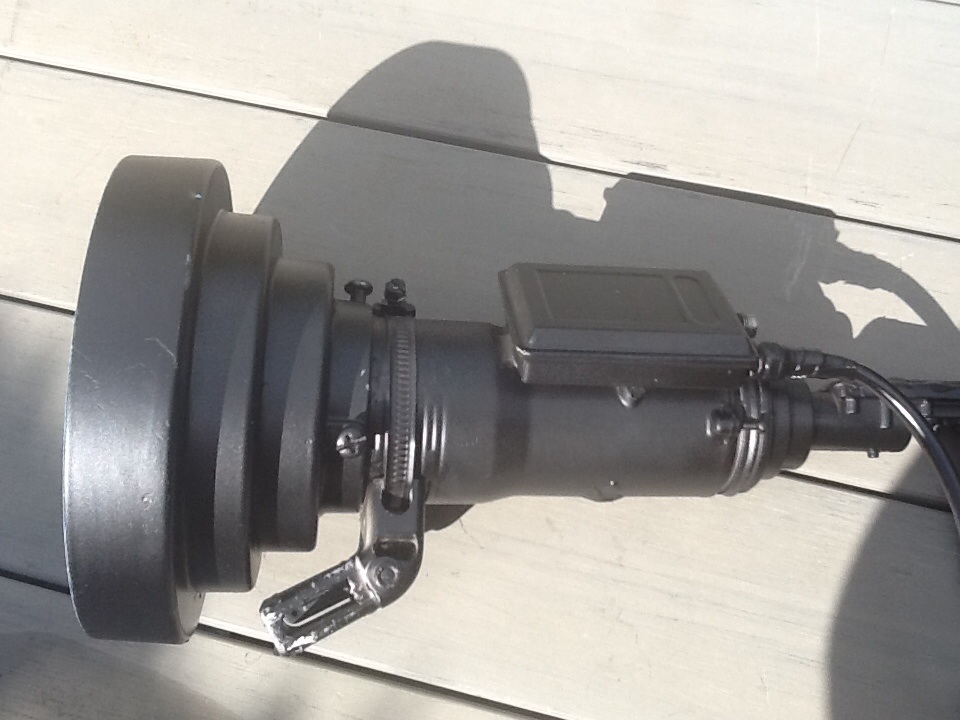

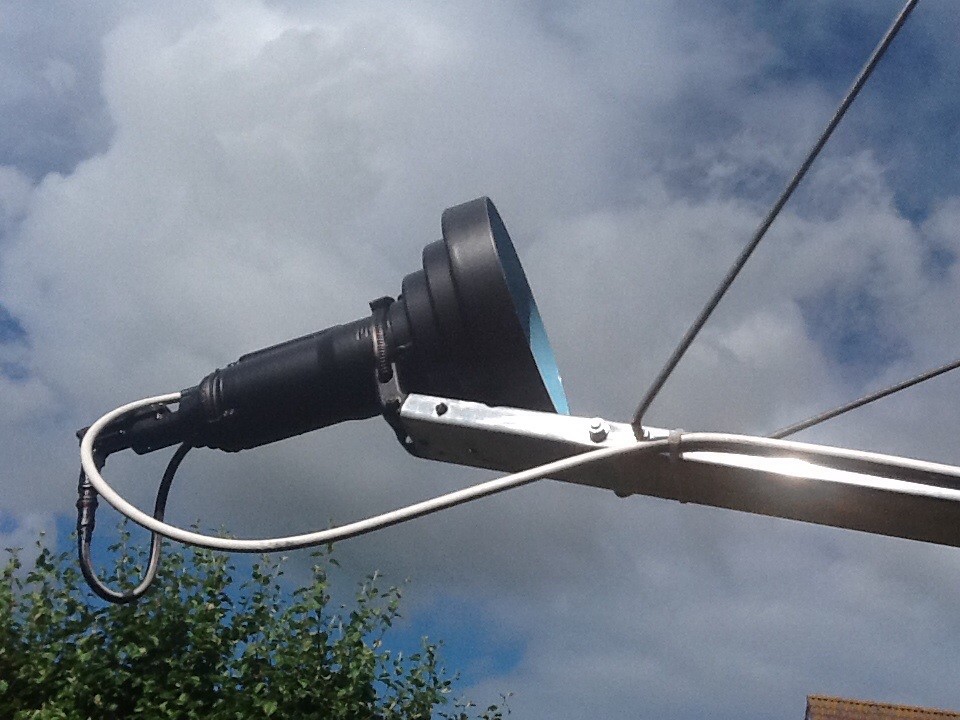

Vorige week heb ik mijn BU Twin die achterop mijn C band feed zat vervangen voor een BU Single.

Ik had niet verwacht dat het verschil op KU band zoveel verschil zou maken.

Zeker als ik de Depolariser er uit haal is het verschil groot, met de depolariser is er uiteraard altijd wel wat verlies maar dat is te verwaarlozen en je krijgt er leuke C band signalen voor terug.

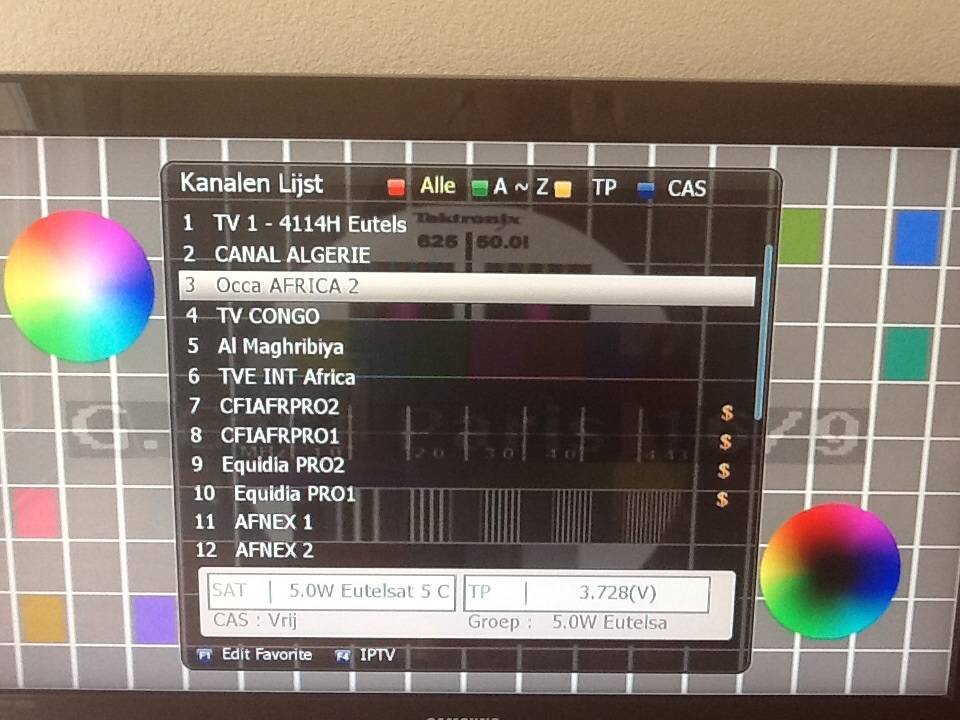

In de foto,s zie je mijn blindscan op Eutelsat 5 op 5 west.

[Crazy Sat]

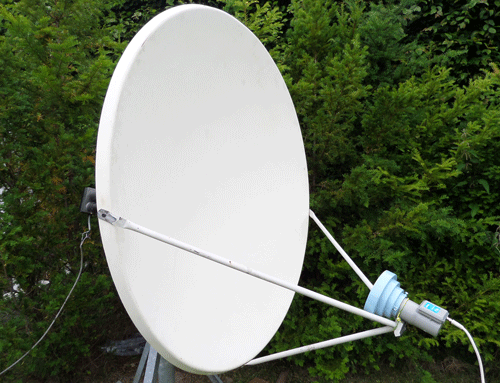

Ok, om aan jullie nieuwsgierigheid te voldoen.

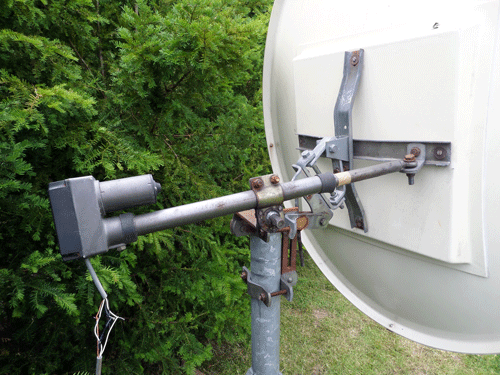

Bedenk alles is in zijn prille aanvangsfase . de schotel ( in polyester ) staat op een zware roestvrije driepikkel en de actuator heb ik eventjes aangesloten op een Moteck V-Box II . Ik krijg het deksel van het motergedeelte van de actuator niet open , De vier stervormige vijzen zijn volledig doorgeroest en ik kan ze niet uitdraaien. Gelukkig dat de vorige bezitter een stuk kabel van 20 cm eraan heeft gelaten. De kabel een eindje ontbloot en er komen vijf draden uit , zwarte , oranje/rood , blauw en twee witte. Nu heb ik even op de aansluitingen van de V-Box deze draden eraan gelegd. Op motor , boven zwart en onder oranje/rood , op sensor , boven blauw en onder één van de witte. Helaas heb ik geen afstandsbediening voor de v-box , moet dus handmatig op de box zelf werken. Als ik op op een van de pijltjes > of < druk draait die één puls naar links of rechts , vlot draaien gaat dus niet . Als iemand weet welke draden ik juist moet aansluiten op de v-box , graag hoor.

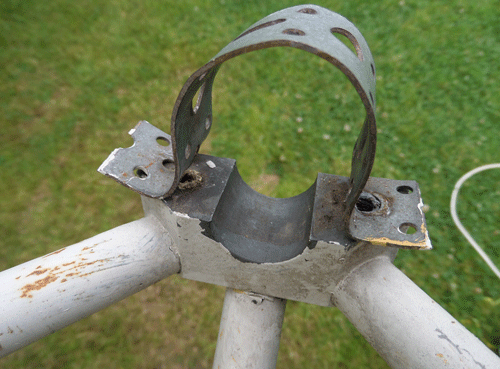

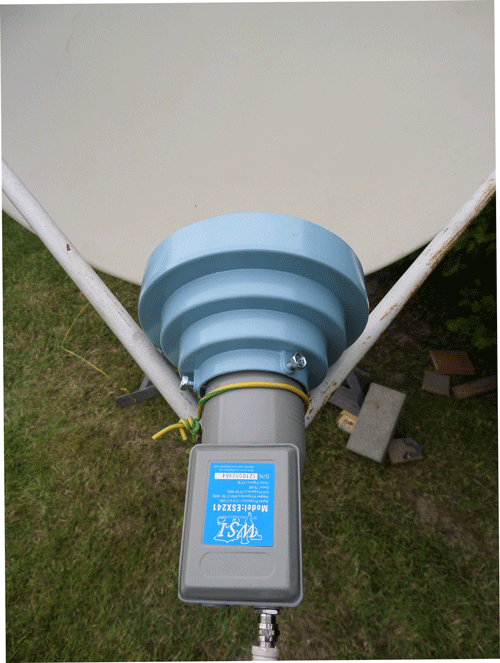

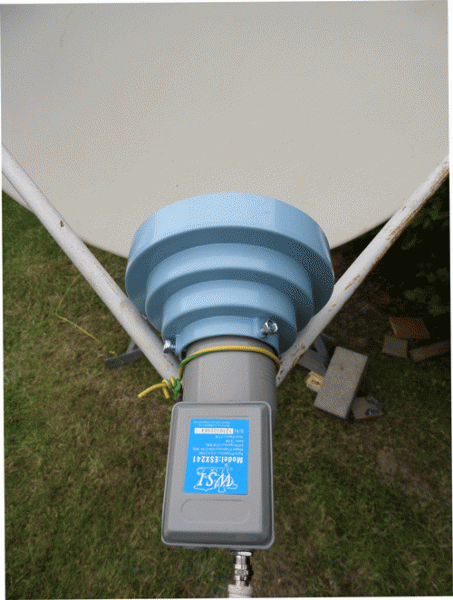

Een ander probleem is de Lnb kop bevestiging . Deze bestaat uit één blok gemaakt voor een normale Ku Lnb . Voorlopig moet ik me redden door de Lnb voor de C-band vast te zetten met een draad. Kan ik toch iets vastzetten. De Lnb is een ESX241 met een trechtervormige scalar ring , aangekocht in de VS.
Volgende stap is eerst deze beide problemen trachten op te lossen en daarna op zoek gaan naar uiteraard 3E,11W,22W.....enz....

Alle suggesties en oplossingen zijn welkom.

Intussen wat foto's.

20 juni 2014 aangepast door Crazy Sat

[duitsland]

Oeps, foto van de scan vergeten, bij deze.

[trust]

Vorige week heb ik mijn BU Twin die achterop mijn C band feed zat vervangen voor een BU Single.

Ik had niet verwacht dat het verschil op KU band zoveel verschil zou maken.

Zeker als ik de Depolariser er uit haal is het verschil groot, met de depolariser is er uiteraard altijd wel wat verlies maar dat is te verwaarlozen en je krijgt er leuke C band signalen voor terug.

In de foto,s zie je mijn blindscan op Eutelsat 5 op 5 west.

Ik meen dat bij de BU twin het dikke staafje horizontaal in de golfpijp zat en bij de single is dat vertikaal zoals dat staafje in jouw C-lnb .

Ik weet nog dat het verwijderen van dat staafje uit de C-lnb , het ku signaal verbeterde .

Misschien heb je nu zoveel verbetering op ku omdat ze nu beide in de zelfde richting staan .

[duitsland]

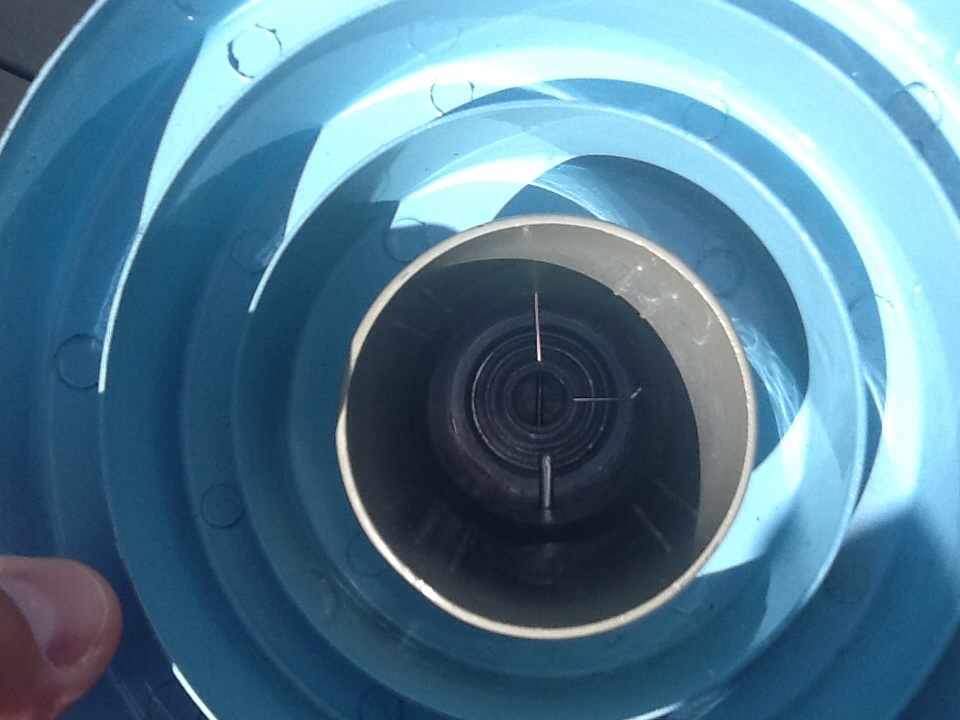

Zou idd kunnen en klinkt ook logisch, het staafje zit er bij mij niet helemaal in zoals je wel op de vorige foto kunt zien.

Ik heb de staaf er uit gehaalt en vervangen voor een 16 mm popnagel om maar zoveel mogelijk de KU ingang vrij te houden.

Het resultaat mag er zijn en ik ben dan ook erg tevreden met het huidige ontvangst.

[Crazy Sat]

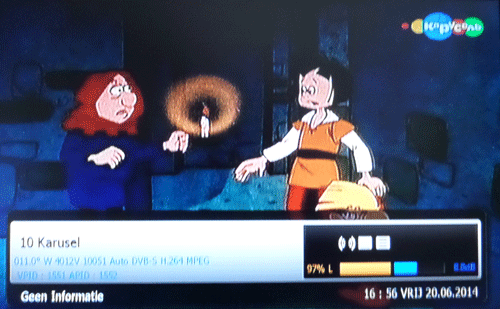

Toch even handmatig de schotel naar de 11W uitgericht en de elevatie ook handmatig bijgesteld op de polarmount.

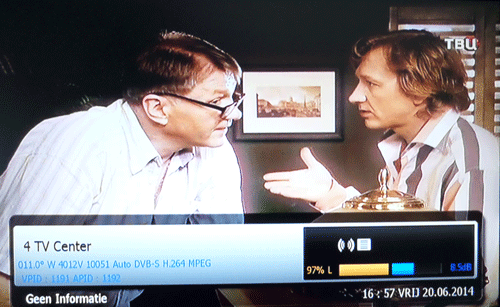

Ik ontvang de transponder : 4013 R 10050 ( 10 TV kanalen waarvan 8 FTA en 3 radio zenders FTA ).

Rest nu het werken aan een oplossing voor de lnb houder en voor de actuator.

Bij mij staat dat tussenplaatje in de lnb buis horizontaal , hoort dit zo ?

Verder zal ik even die twee bestanden bestuderen die Alex me heeft toegestuurd (Secrets to adjusting the polar mount.pdf   en  Polar Mount Antennas.pdf)



Blijft een leuke hobby , voor mij dus geen rush ! Alles op zijn tijd.

20 juni 2014 aangepast door Crazy Sat
