Hoe de LNB uitrichten op een 100% ronde schotel?

[francedish]

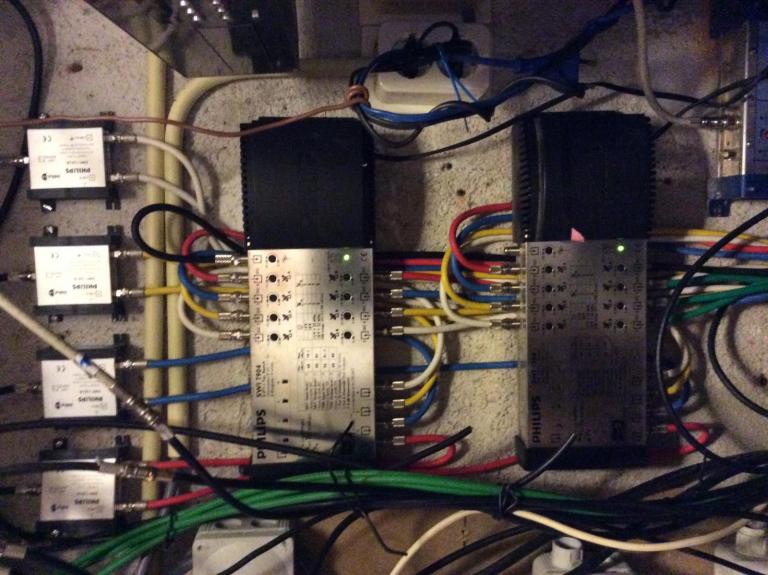

SWI 1201A van Philips diseqc 1.0

[a33]

Volgens de handleiding van de rebox kan die (alleen) diseqc 1.0 en 1.2 aan.

Dat betekent dat de switches hoogstwaarschijnlijk option switches zijn.

Edit: Ik zie net dat dat ook duidelijk in de pdf-file staat bij bericht #47:  "2/1 opt."    Q.E.D.



Bij Spaun is de SUR211 een uncommitted schakelaar (diseqc 1.1), met als optie dat die door een schakelaartje ook te schakelen is als een 'option schakelaar' (diseqc 1.0), begrijp ik. Vandaar dat sommige mensen een option schakelaar wel eens verwarren met een uncommitted schakelaar.



Een gewone 4/1 schakelaar (diseqc 1.0) bevat namelijk een position keuze en een option keuze, geïntegreerd in één schakelaar.

Een duo-LNB (of een 9/x mulitischakelaar) schakelt alleen op het position commando.

Dan heb je binnen diseqc 1.0 dus bovendien nog de mogelijkheid om met de option keuze te schakelen naar een andere LNB of multischakelaar of andere position switch.



Voor het combineren van twee Multischakelaars waarvan ééntje van het type 9/x of 13/x kun je de @trust-oplossing gebruiken die werkt voor monoblocks/duo-LNB's; als je ontvanger bijvoorbeeld geen diseqc 1.1 aankan. Zie bijvoorbeeld (de bron): https://www.sat4all.com/forums/topic/109616-oplossing-komb-monoblockdiseqc-switch/

(Het kan zelfs met een 13/x-type, omdat @trust heeft uitgetest dat de doorverbind-methode ook met de triple-LNB werkt. Dat is weer elders op dit forum te vinden, bij het topic over de triple LNB.)

Dan gebruik je namelijk de option-functie van de 4/1 schakelaar. Net zo makkelijk, en niet duur....



Groet, A33

30 augustus 2014 aangepast door a33

[Sprietje]

francedish schrijft:

"het is een SWI 1201A van Philips diseqc 1.0"

Gegevens van de switch vindt je in het allerlaatste item van deze PDF-file waarin staat dat hij compatible is met Diseqc versie 1.02.
Even een opmerking: de Philips antenne ontvangst afdeling is later over gegaan in het merk Fracarro.



multiswitches.pdf

30 augustus 2014 aangepast door Sprietje

[francedish]

Zojuist de Black Ultra quattro gemonteerd



Perfecte ontvangst op de Astra 28.2/28.5 Sterkte 100% en kwaliteit 90% en dit voor zuid-west Frankrijk!



Perfecte LNB!

[Sprietje]

Nou, is het uiteindelijk toch nog goed gekomen.

[Sprietje]

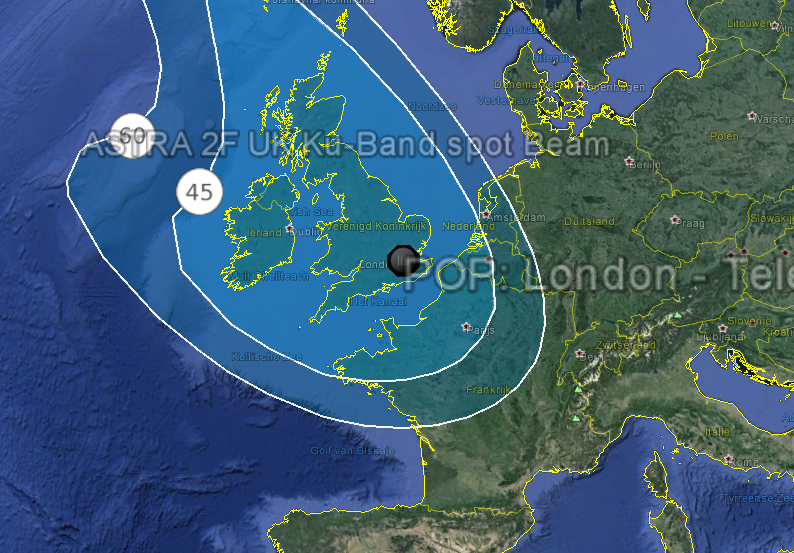

Moet ook wel kunnen want de UK-beam kun je tot aan de Gironde met een 60cm-schoteltje ontvangen.
