DRO versus PLL LNBF's


Sprietje

Aanbevolen berichten


Op 13-2-2019 om 20:18 zei patje7of9:

Sinds enkele dagen heb ik deze nieuwe LNB van inverto op de E-85 multibeam schotel geïnstalleerd.

Deze LNB heeft NIET meer signaalwaarde als een Black ultra LNB van inverto.

Dus één grote teleurstelling.😫







Welke sat is die gericht en wat zit er naast?

Wil op mijn e-85 de lnbs voor 28.2 en 23.5 vervangen. (Zet er een venton rocket of een alps naast)

Zou dat passen?

Ben wel in voor een testje.

DM500HD, DM500S, Humax 5400,aston 1.05, Maximum Multi Focus E85, 28.2/5--23.5--19.2--13

Link naar reactie
Delen op andere sites

Het probleem bij een E-85 is dat de lnb-klemmen zo breed zijn. Je kunt wel een smalle lnb plaatsen maar je krijgt de lnb's niet echt dicht bij elkaar.

Dat kan wel met de speciale klem voor 2 lnb's waarvan de 23mm lnb's maximaal 4,3 graden uit elkaar gezet kunnen worden.

Maximum E85 lnb-houder 3-4,3 graden 23mm.PNG

Maximum E85 lnb-houder 23mm 3-4,3 graden.PNG

Maximum E85 3-4,3 graden houder.jpg

Link naar reactie
Delen op andere sites

Beste sprietje je hebt het ooit eens voor me uitgerekend.



“De afstand tussen de lnb’s aan de voorzijde gemeten van pukkeltje tot pukkeltje moet als volgt zijn:
Tussen de Hotbird en de Astra 19,2 is 76mm
Tussen deAstra 19,2 de Astra 23,5 is 51mm
Tussen de Astra 23,5 en de Astra 28,2 is 54mm”

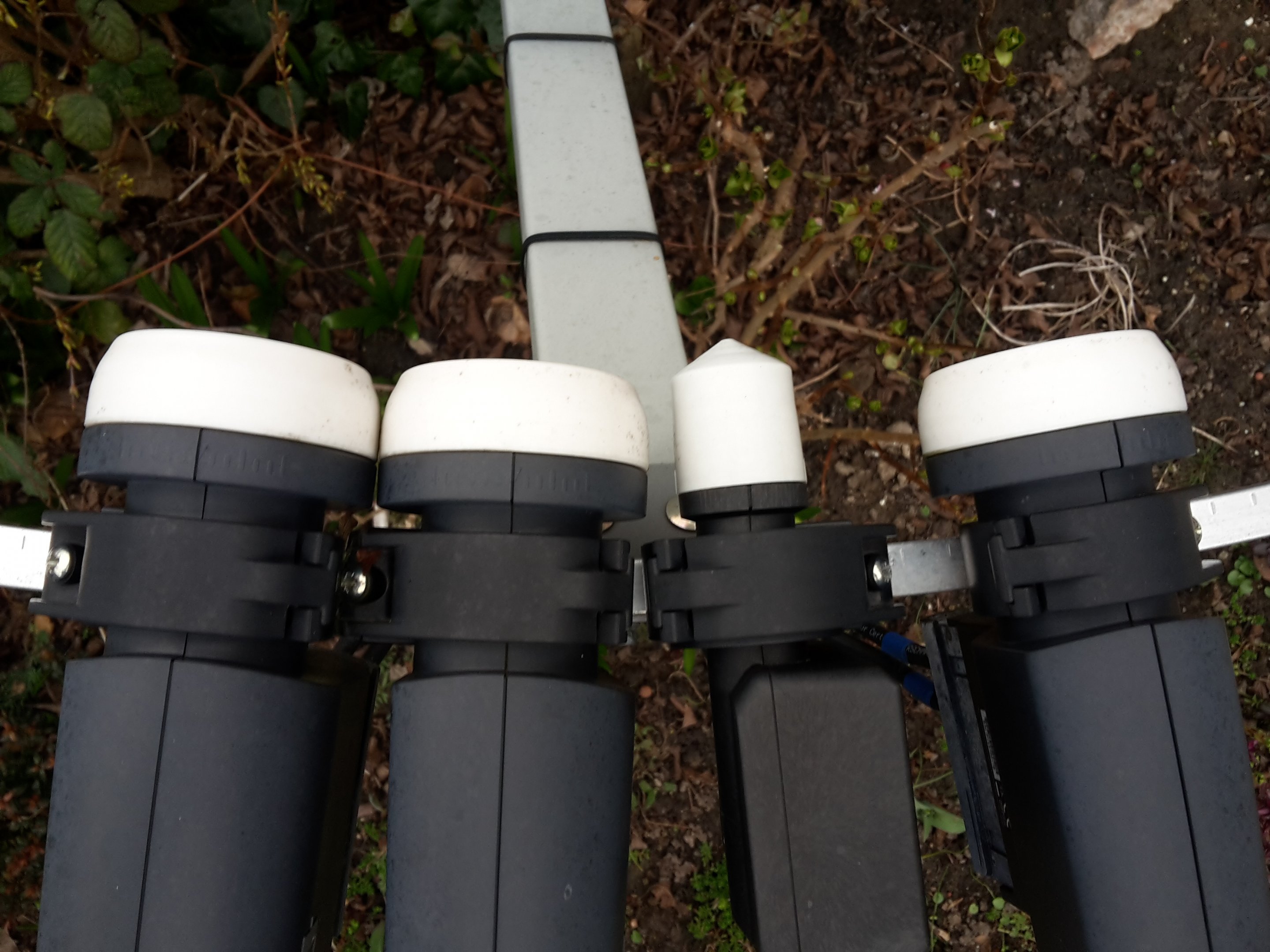

Nu zit er op (hotbird naar 28.2) inverto black ultra single, venton rocket, venton rocket, maximum met gewone kop.

Heb zelfs nu nog iets ruimte tussen 23.5 en 28.3.

54mm - (69mm/2= 35) = 19 mm ruimte over tussen de rand van de 28.2 lnb en het middelpunt van de 23.5 lnb. is dat voldoende ruimte voor een venton rocket of een alps op 23.5?

Als het past wil ik best een pll lnb proberen zo niet dan bespaar ik me de moeite en plaats ik een black ultra.







DM500HD, DM500S, Humax 5400,aston 1.05, Maximum Multi Focus E85, 28.2/5--23.5--19.2--13

Link naar reactie
Delen op andere sites

  • 2 weken later...
Op 25-11-2018 om 12:50 zei trust:

Hier een lijst van PLL lnb's



Brand    Model                      Type  Neck Crystal     PLL/Mixer
                                                          (mm) (MHz)
Octagon    OSLO 1609       Single    40    25    3566Q EQ84
McLean    MCTV-668         Single    40    25    JVLB LN5H 8G
Opticum    LSP-02G            Single    40    25    3566E NQ819
Opticum    Robust               Single    40    25    T1015 04 04 SD522
Diesl Universal Single         Single    40    25    3566E NQ703
4TV    4TV HD                      Single    40    25    3566E EP547
SuperHDsat SR-320 v1      Single    40    25    3566E DQ693
Star Com SR-320 v2           Single    40    25    3566E DQ693
BWEI    BT-180                     Single    40    25    3566E EP787
HD-Line    HD-BP2               Twin      40    27    RDA 3565ES (x2)
Octagon    OTLSO 1306       Twin    40    27    RDA 3565ES (x2)
Octagon    OTLSO 1609       Twin    40    25    RT320M





Op 25-11-2018 om 13:25 zei Sprietje:

Ik mis er nog een stel:

GEOSATpro Model SL1PLL
GEOSATpro Quad uitgang LNB Sl4 PLL
Inverto Essential Universal Quad 40mm PLL LNB
Inverto Home Pro Single Universal 40mm PLL LNB
Inverto Home Pro Twin Universal 40mm PLL LNB
Inverto Home Pro Quad Universal 40mm PLL LNB
Inverto Home Pro Quattro Universal 40mm PLL LNB



en dan heb ik de C-band lnb's nog niet meegerekend.



De 25 MHz kristal wordt als volgt gebruikt:

- In de IC wordt deze 25 MHz frequentie vermenigvuldigd met 390 (voor 9,75 GHz lage band)
- In de IC wordt deze 25 MHz frequentie vermenigvuldigd met 424 (voor 10,6 GHz hoge band).



Mooi overzicht en aanvullingen van Sprietje, maar wat is dan de beste keuze?



@Sprietje kan je dat overzicht voor C-band ook maken?

aangepast door Alex1970

Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2)

Xtrend ET10000: 1x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 8.3
VU+ Duo
/ Dreambox DM800 / TBS 5925
Channel Master 180cm offset: 39.0°E-37.6°W, SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.

Link naar reactie
Delen op andere sites

Op 25-11-2018 om 10:38 zei trust:

@ Fred33 , google eens op Goobay Universal single lnb  dan vind je die al voor € 2.99 in NL

Lijkt er één uit een dozijn maar is wel degelijk kristal gestuurd .

Vond hem in postings van de ATV jongens , Koos bedankt voor de foto's

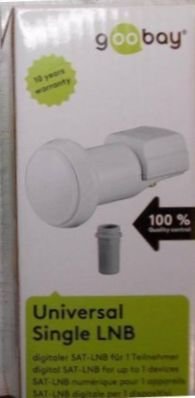

Goobay single box.jpg

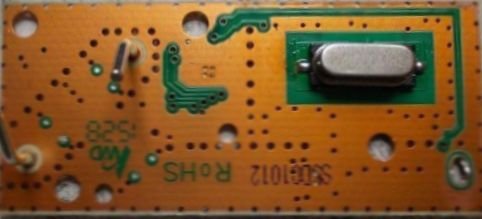

Goobay X-tal.jpg



Kan je een linkje doorgeven naar die posting van ATV jongens, ik heb ook interesse in zo'n LNB voor de 3cm band nl.

Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2)

Xtrend ET10000: 1x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 8.3
VU+ Duo
/ Dreambox DM800 / TBS 5925
Channel Master 180cm offset: 39.0°E-37.6°W, SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.

Link naar reactie
Delen op andere sites

2 uur geleden zei Alex1970:



Kan je een linkje doorgeven naar die posting van ATV jongens, ik heb ook interesse in zo'n LNB voor de 3cm band nl.

PM

  • Like 1

Het verschil tussen theorie en praktijk is mijn uitdaging .
Octagon SF8008 4K   Edision Primo IP S2  Dr.HD F16

1.8 m ChannelMaster Offset in tuin 53º E - 45º W Jaeger SMR 1224 Usals met 5 Lnb wisselaar 2x Ka - Ku - C band Lin / Circ

1.2 m Echostar Offset  aan schuur  53º E    34.5 W   Twoteck Twinrotor met 3 Lnb wisselaar Ku - Ku low - Ka

Link naar reactie
Delen op andere sites

4 uur geleden zei Alex1970:



Kan je een linkje doorgeven naar die posting van ATV jongens, ik heb ook interesse in zo'n LNB voor de 3cm band nl.

deze link is directer

http://pd0sbs.nl/Schema/10GHz-RX-TX/10GHz-RX-TX.htm

op de oude Irdeto cam van de Nokia 9500 / pace 501 enz. zitten die 24.000 X-tals

aangepast door trust
  • Like 1

Het verschil tussen theorie en praktijk is mijn uitdaging .
Octagon SF8008 4K   Edision Primo IP S2  Dr.HD F16

1.8 m ChannelMaster Offset in tuin 53º E - 45º W Jaeger SMR 1224 Usals met 5 Lnb wisselaar 2x Ka - Ku - C band Lin / Circ

1.2 m Echostar Offset  aan schuur  53º E    34.5 W   Twoteck Twinrotor met 3 Lnb wisselaar Ku - Ku low - Ka

Link naar reactie
Delen op andere sites

  • 1 jaar later...

Door de 55 db conversion gain heb je iets minder versterking als met de black ultra lnb, maar dat wordt gecompenseerd door de scare technologie

met vierkante golfgeleider pijp die in prof lnb`s met een omt wordt gedaan, deze cross polarisatie is natuurlijk beter  ongeveer 35 db v/h



Met google search las ik ook dat door de 4 kante golfgelieder de pro lnb een kanaal scheiding van min 25 db heeft, op de inverto site staat 22 db

wat gangbaar is voor de meeste lnb`s  terwijl deze lnb ondanks wat minder versterking zeer goed presteerd..



Dus voor Nilesat zeker een aanrader en dat hij iets minder versterkt kan gecompenceerd worden door de ontvanger, die heeft namelijk ook een

agc automatic gain control die het signaal stabiliseert op een goede ontvangst waarde.



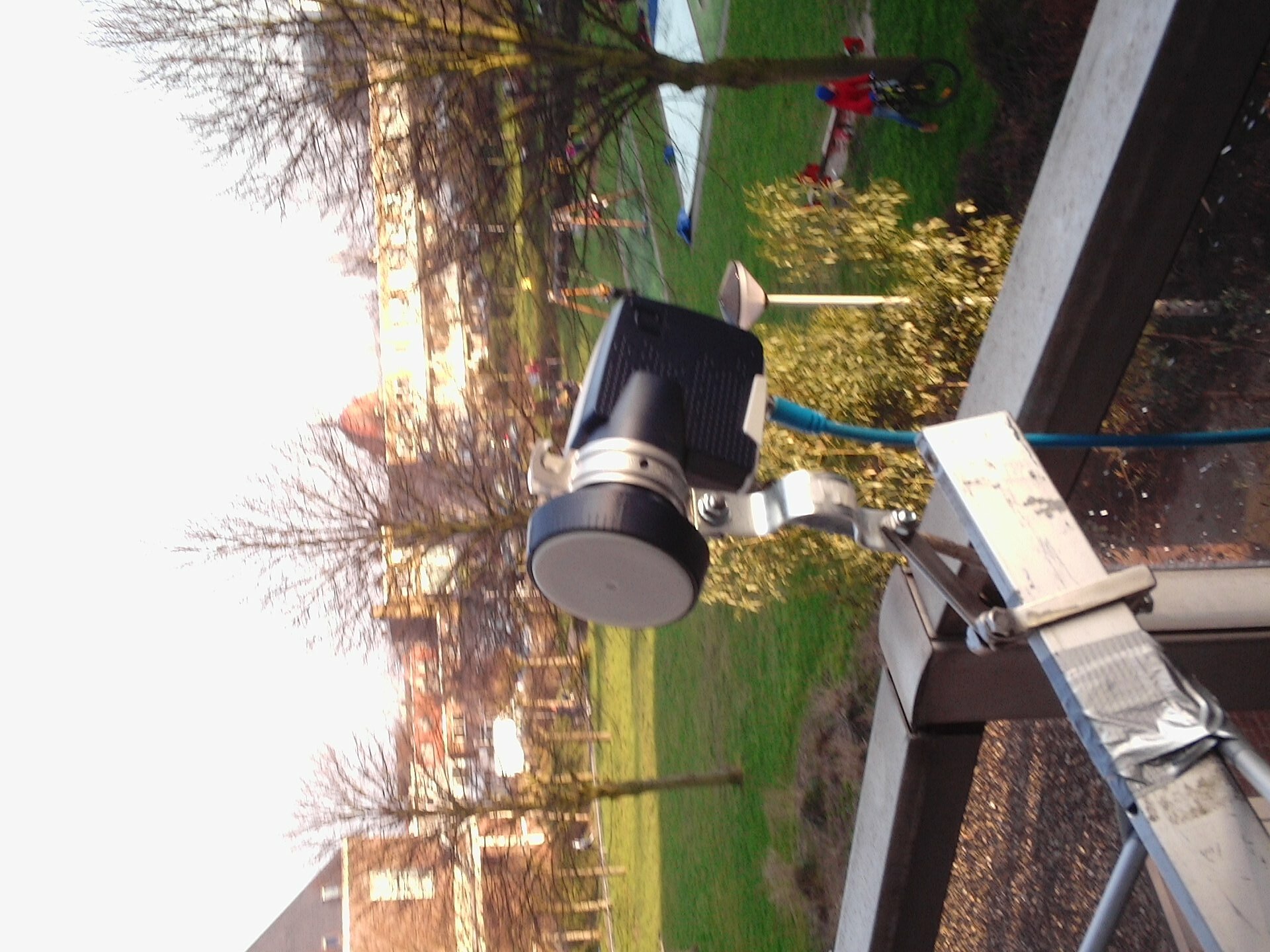

Momenteel heb ik na aanleiding van dit forumdraadje de Inverto Quad premium lnb op de testbank met de fibo 120

Agc waarde is iets minder maar signaal is nog steeds erg goed..



Hopelijk komt er nog een versie waar de vswr staandegolf wordt verbeterd van 1 - 2,5  tot 1 - 1.2, dat scheelt 11 % verlies en is er weer meer

signaal aanwezig.. ;)



Ik ben benieuwd of er nog meer soorten lnb`s zijn met 4 kante golfpijp behalve smart en inverto.




aangepast door Phoenixx
