Gegevens om een schotel eens anders op te stellen.

[Sprietje]

Beste reynaertdevos

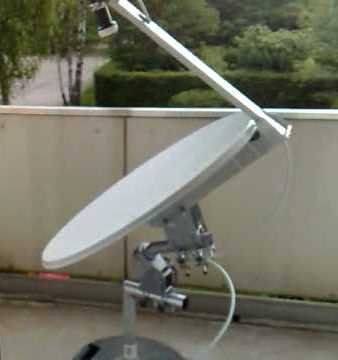

Ik zie uit de schaduw van het filmpje dat er een balcon boven je zit. In dat geval moet je met de opstelling die je op de foto laat zien toch geen beste ontvangst hebben? Het deel van de schotel bij de lnb-arm staat dan toch in de schaduw van de satellietsignalen?
Bij het filmpje heb je de schotel dichter bij de balustrade staan zie ik.



4 december 2020 aangepast door Sprietje

[reynaertdevos]

Sprietje, zoals in het filmpje staat de schotel goed. Ik heb ze zo geplaatst mbv de sunoutagetabel van Jens T. Satre.  Op het tijdstip van de sunoutage staat ze volledig in de zon met nog overschot voor en achter. Zo heb ik ze achtergelaten begin juli na een complete lockdown (voor 65plussers) van 3 maanden.  Tot wanneer?

P.S. Ik was een complete leek voor ik hier aan begon en alles geleerd hier op dit forum.

[Sprietje]



Dat is inderdaad het beste wat je kunt doen, kijken tijdens de sun outage dat de zon op de gehele schotel schijnt en dat bij alle satellieten die je wilt ontvangen.

Mooi en goed gedaan!

4 december 2020 aangepast door Sprietje

[Sprietje]

Beste Denisdaf

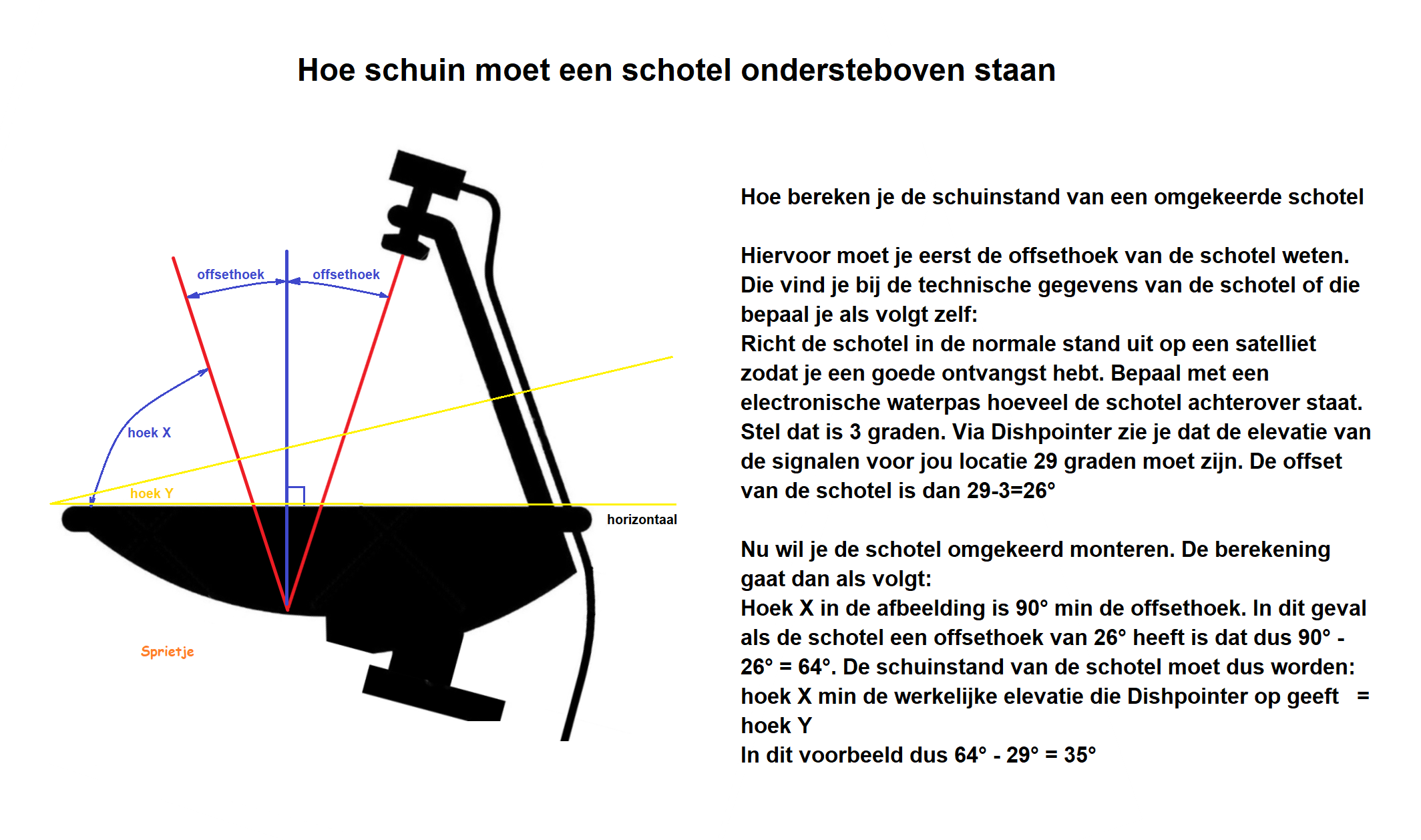

Met bijgevoegde afbeelding kun je zelf uitrekenen onder welke hoek je de schotel moet zetten als je hem ondersteboven wilt monteren.



[a33]

Wat een ingewikkeld verhaal zeg, met de introductie van hoek X en hoek Y en zo, om te zeggen:

dat bij 'normale' schotelstand de schotelvoorkant een elevatie heeft van de satelliet-elevatie MIN de schotel-offset,

en dat bij omgekeerd monteren de schotelvoorkant een elevatie heeft van de satelliet-elevatie PLUS de schotel-offset.



In het Sprietje-voorbeeld wordt dat dus 29 PLUS 26 graden, dus 55 graden elevatie.

Hij komt met zijn berekening op ( 90 - 55 = ) 35 graden, en dat wordt dan volgens mij naar goed gebruik niet de elevatie (of inclinatie) genoemd, maar de declinatie.



Dus als je makkelijk wilt onthouden, is mijn formulering wellicht wat eenvoudiger....



Groet,

A33

[Denisdaf]

6 uren geleden, Sprietje zei:

Beste Denisdaf



Met bijgevoegde afbeelding kun je zelf uitrekenen onder welke hoek je de schotel moet zetten als je hem ondersteboven wilt monteren.



Bij deze bedankt.

[Denisdaf]

15 minuten geleden, a33 zei:

Wat een ingewikkeld verhaal zeg, met de introductie van hoek X en hoek Y en zo, om te zeggen:

dat bij 'normale' schotelstand de schotelvoorkant een elevatie heeft van de satelliet-elevatie MIN de schotel-offset,

en dat bij omgekeerd monteren de schotelvoorkant een elevatie heeft van de satelliet-elevatie PLUS de schotel-offset.



In het Sprietje-voorbeeld wordt dat dus 29 PLUS 26 graden, dus 55 graden elevatie.

Hij komt met zijn berekening op ( 90 - 55 = ) 35 graden, en dat wordt dan volgens mij naar goed gebruik niet de elevatie (of inclinatie) genoemd, maar de declinatie.



Dus als je makkelijk wilt onthouden, is mijn formulering wellicht wat eenvoudiger....



Groet,

A33

Zodra ik het met de ene niet geklaard krijg ga ik zeker de andere bekijken. Het is inderdaad soms makkelijker een oplossing te zien op de ene dan op de andere manier.

Ik ben wel gelukkig dat er in deze maar 2 manieren zijn ( in grote lijnen dan toch ) om tot resultaat te komen.

Eens kijken of we in de buurt een schotel kunnen vinden om alvast al wat proefjes te doen al was het dan maar bv op de sat waar Joyne zit.

Niet dat we daar naartoe gaan verhuizen maar gewoon omdat die signalen hier met wat kleiner toch te vangen zijn.



[Sprietje]

1 uur terug, a33 zei:

Wat een ingewikkeld verhaal zeg, met de introductie van hoek X en hoek Y en zo, om te zeggen:

dat bij 'normale' schotelstand de schotelvoorkant een elevatie heeft van de satelliet-elevatie MIN de schotel-offset,

en dat bij omgekeerd monteren de schotelvoorkant een elevatie heeft van de satelliet-elevatie PLUS de schotel-offset.



In het Sprietje-voorbeeld wordt dat dus 29 PLUS 26 graden, dus 55 graden elevatie.

Hij komt met zijn berekening op ( 90 - 55 = ) 35 graden, en dat wordt dan volgens mij naar goed gebruik niet de elevatie (of inclinatie) genoemd, maar de declinatie.



Dus als je makkelijk wilt onthouden, is mijn formulering wellicht wat eenvoudiger....



Groet,

A33



Het grootste deel van mijn verhaal is hoe je kunt bepalen wat de offsethoek van de schotel is als je bijv. te maken hebt met een schotel waarvan je het merk niet kent of de specificaties niet hebt.
En wat is nu die 55 graden waar jij het over hebt? Dat geef je niet aan hoe je dat moet meten.
Mijn eenvoudige berekening geeft aan 35 graden schuin t.o.v. horizontaal en dat klopt helemaal en deze hoek kun je ook gebruiken als je de schotel omgekeerd op een rotor monteert.



[a33]

1 minuut geleden, Sprietje zei:

En wat is nu die 55 graden waar jij het over hebt? Dat geef je niet aan hoe je dat moet meten.



Ik noem het heel precies: de schotelvoorkant elevatie.

Je meet het dus gewoon zoals je altijd (schotelvoorkant-)elevatie meet.

Een beetje schotelaar weet dat wel.



Moet ik dat jou nog uitleggen, Sprietje, hoe je de elevatie van een schotel meet?



Groet,

A33

[Sprietje]

Je hoeft mij niets uit te leggen maar het moet mensen duidelijk zijn die hun schotel ondersteboven willen monteren en niet weten op welke schuinte en dat ook eenvoudig kunnen meten.



8 december 2020 aangepast door Sprietje

[Denisdaf]

19 uren geleden, Sprietje zei:

Je hoeft mij niets uit te leggen maar het moet mensen duidelijk zijn die hun schotel ondersteboven willen monteren en niet weten op welke schuinte en dat ook eenvoudig kunnen meten.



Ik had een beetje gehoopt dat het gewoon het geheel 90° achterover kantelen en dan 180° horizontaal draaien.

Niet dus. LOL



[stevenvc19]

Kan je zo'n schotel die ondersteboven staat ook laten draaien met een rotor? (en er dan natuurlijk ook alle satellietposities mee ontvangen, uiteraard  )



Correctie; ik zie in de filmpjes dat dit inderdaad mogelijk is!



9 december 2020 aangepast door stevenvc19
Correctie:

[Pjotter6]

Ik heb een vraag als ik een Cahors schotel met vier LNB's ondersteboven  op mijn balkon monteer, hoe zit het dan met de plaatsing van de LNB's blijft dat hetzelfde of moeten de volgorde anders om zijn. ( Spiegelen)

[ceesv]

Ik denk spiegelen.

[Sprietje]

Tja bij multifeed moet een lnb altijd tegengesteld staan aan de satelliet. Dus staat de satelliet oostelijk van het zuiden, dan moet de lnb westelijk van het zuiden staan. Die regel blijft gelden ook als de schotel op zijn kop gemonteerd wordt. Helaas moet je dan wel alle lnb's naar de andere kant op de rail gaan plaatsen omdat je niet alleen de schotel maar ook de rail hebt omgedraaid.



16 januari 2021 aangepast door Sprietje
