Sommige hotbird zenders blokkerig

[rick8245]

Hij kijkt  naaar het midden. Vertekent wellicht iets omdat de rail op rechts iets lager staat.

[Sprietje]

Je ziet toch wel dat dat een heel ander model lnb is. Je hebt de goede besteld rond van boven maar een model met platte zijden gekregen. Maar dit is ook een hele goede.

[rick8245]

Nu je het zegt zie ik het pas.

Besteld bij een satelliet shop.

Ging er wel vanuit dat ze de juiste zouden leveren. Maar deze is ook OK wat mij betreft.

[Sprietje]

En nu de rest van de vragen.

[Sprietje]

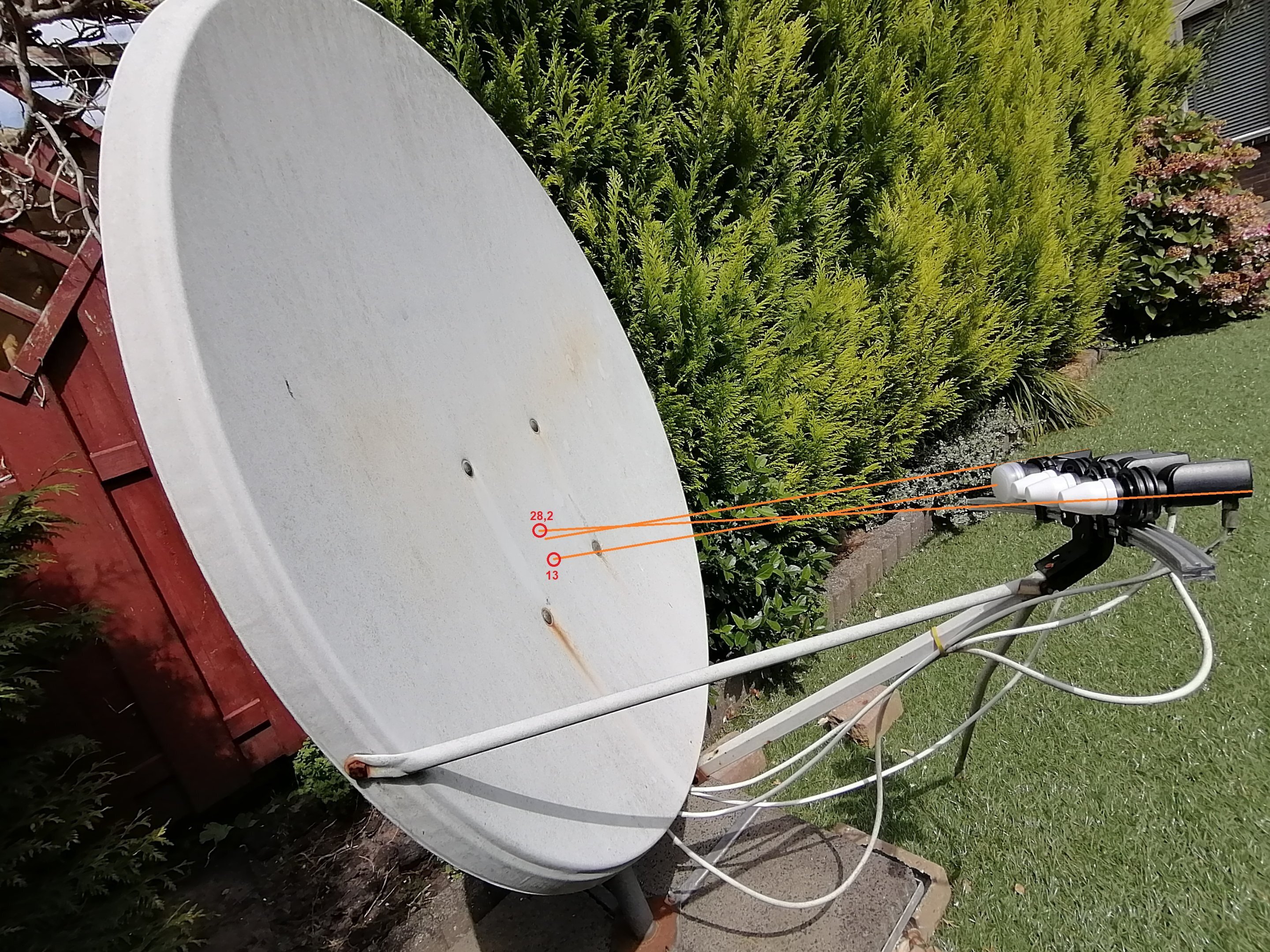

De lnb's kijken veel te laag op de schotel. Dit was natuurlijk te verwachten als je zo maar een rail op een willekeurige schotel zet. Bij een offsetschotel moeten de lnb's op 40% van de schotelhoogte kijken. Iets meer mag maar nooit minder.
De 28,2-lnb moet al zeker 5cm hoger op de schotel kijken en de Hotbird-lnb nog een stuk meer. Logisch want op de rail staat de Hotbird-lnb een stuk lager dan de 28,2-lnb.

Opmerking: de eerste foto is heel veel uit te vergroten.



Ik adviseer je het volgende:

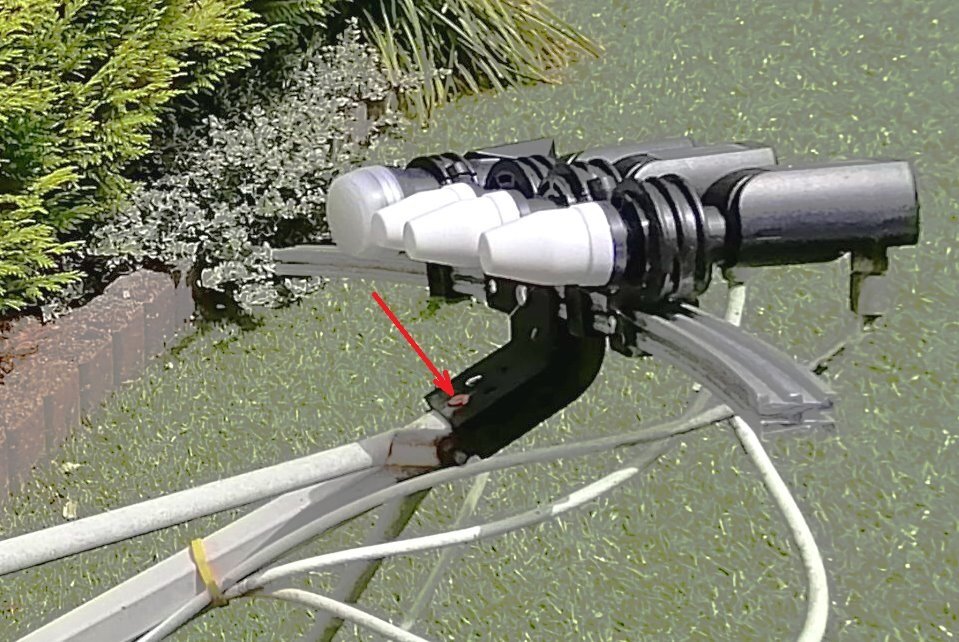

De zwarte kunststof railhouder zit waarschijnlijk met 2 bouten op de lnb-arm bevestigd. Ik zie er maar 1 en daar heb ik een rode pijl naar gezet. Verwijder deze bout en plaats een paar ringetjes (2 of 3 stuks afhankelijk hoe ver de boutjes van elkaar af staan) onder de zwarte kunststof houder en monteer debout dan weer. De gehele rail komt dan wat achterover te staan zodat de lnb's hoger tegen de schotel kijken. Je moet op alle satellieten een beter signaal krijgen maar vooral op de Hotbird. Mogelijk moet je de elevatie van de schotel wat bijstellen omdat de koppen van de lnb's iets omhoog zijn gekomen maar dat kun je al controleren door even aan de mast te trekken of te duwen of je dan beter signaal krijgt.

Met het vernieuwen van de coax zou ik nog even wachten want het is niet gezegd dat daar het probleem ligt maar als je die wilt vernieuwen, neem dan Koka 9ECA of het oudere type Koka 9TS. Die is absoluut afgeschermt tegen dect-signalen.



29 juli 2022 aangepast door Sprietje

[rick8245]

Superbedankt.

Ik ga hier morgen mee aan de gang.

De rail die ik eerder had heb ik nog.

Dus ik zal zeker het een en ander moeten kunnen verbeteren.

Ik wist niet dat deze rail niet zo maar op deze schotel zou gaan werken.

De rail zit aan de andere zijkant nog vast maar mijns inziens zit deze rail ook te lis.

Kortom. Superbedankt voor deze tips en ik hou jullie op de hoogte van de aanpassingen.

[Sprietje]

Een SAB-rail is gemaakt voor een SAB-schotel. Bij een SAB-schotel zit onder in de schotel een gat waar de lnb-arm doorheen steekt. Bij jou schotel loopt de lnb-arm onder de schotel door. De lnb-arm loopt hier dus wat steiler omhoog en dat heeft meteen tot gevolg dat de lnb's ook verder omlaag gericht zijn.

[Frans B]

Je kan ook dit monteren, kan je ook buigen. Voor 4 LNB's zal je er 2 moeten gebruiken.

Hoewel ik de de bestaande beugel netter vind. Als alles in orde is, maak dan ook ff de kabels netjes vast 🙂, dat zien de meesten graag.





[Sprietje]

De bestaande beugel gewoon gebruiken maar wel iets achterover zetten.

[Satterdam]

9 uren geleden, rick8245 zei:

Als iemand specs kan geven voor de juiste kabel dan kan ik die vervangen en er nieuwe connectoren op zetten.



 Dat had ik al gezegd. De hirschmann kabel

[Old Satterhand]

Leuk draadje dit.



@rick8245 knutselt een multifeed beugel die niet bij zijn schotel hoort en na 6 pagina's goedbedoelde adviezen is er niemand die zich afvraagt of de LNB's wel in het brandpunt van de schotel staan?



@Sprietje haalt er van alles bij, maar niet de brandpuntafstand.

Of is die ineens niet belangrijk, zolang de LNB maar naar het midden van de schotel kijkt?

[ceesv]

12 minuten geleden, Old Satterhand zei:

en na 6 pagina's goedbedoelde adviezen is er niemand die zich afvraagt of de LNB's wel in het brandpunt van de schotel staan?

Bijna niemand, of telt dit niet?



Op 29-7-2022 om 13:14, ceesv zei:

Vertekent de foto van je schotel of kijkt die Hotbird LNB naar de bovenkant van je schotel?





[Sprietje]

23 minuten geleden, Old Satterhand zei:

Leuk draadje dit.



@rick8245 knutselt een multifeed beugel die niet bij zijn schotel hoort en na 6 pagina's goedbedoelde adviezen is er niemand die zich afvraagt of de LNB's wel in het brandpunt van de schotel staan?



@Sprietje haalt er van alles bij, maar niet de brandpuntafstand.

Of is die ineens niet belangrijk, zolang de LNB maar naar het midden van de schotel kijkt?

Daarom had ik ook gezegd koop een Inverto Black Ultra. Die heeft een hele lange hals en daarmee had hij uit kunnen proberen op de feedhorn in het brandpunt staat. De Inverto Ultra PLL heeft een korte hals.

[Old Satterhand]

10 minuten geleden, ceesv zei:

Bijna niemand, of telt dit niet?



Beste Cees, ik bedoel de afstand van de LNB t.o.v. de schotel.

Die hoort in het brandpunt van de schotel te staan.



Als je een LNB monteert op een rail die niet bij je schotel hoort dan kan het goed zijn dat dat niet meer klopt.

[rick8245]

Ik ben gisterenmiddag met van alles en nog wat bezig geweest.

Ringetjes onder de lnb houder (tot 6 stuks aan toe) zodat de lnb's iets hoger op de schotel zouden richten.

Dit bood geen verbetering.

De 4 genoemde zenders in mijn 1e post van dit topic geven 70%.

Hiermee had ik van de week beeld maar het signaal van 70% valt weg naar 0 en dan weer naar 70.

Hij gaat dus op en neer.



Daarna heb de de lnb stang losgehaald om deze iets hoger te zetten.

De schroef brak dus heb ik de schroef van de zij stangen er op gezet.

Ik heb nu 1 zij stang.

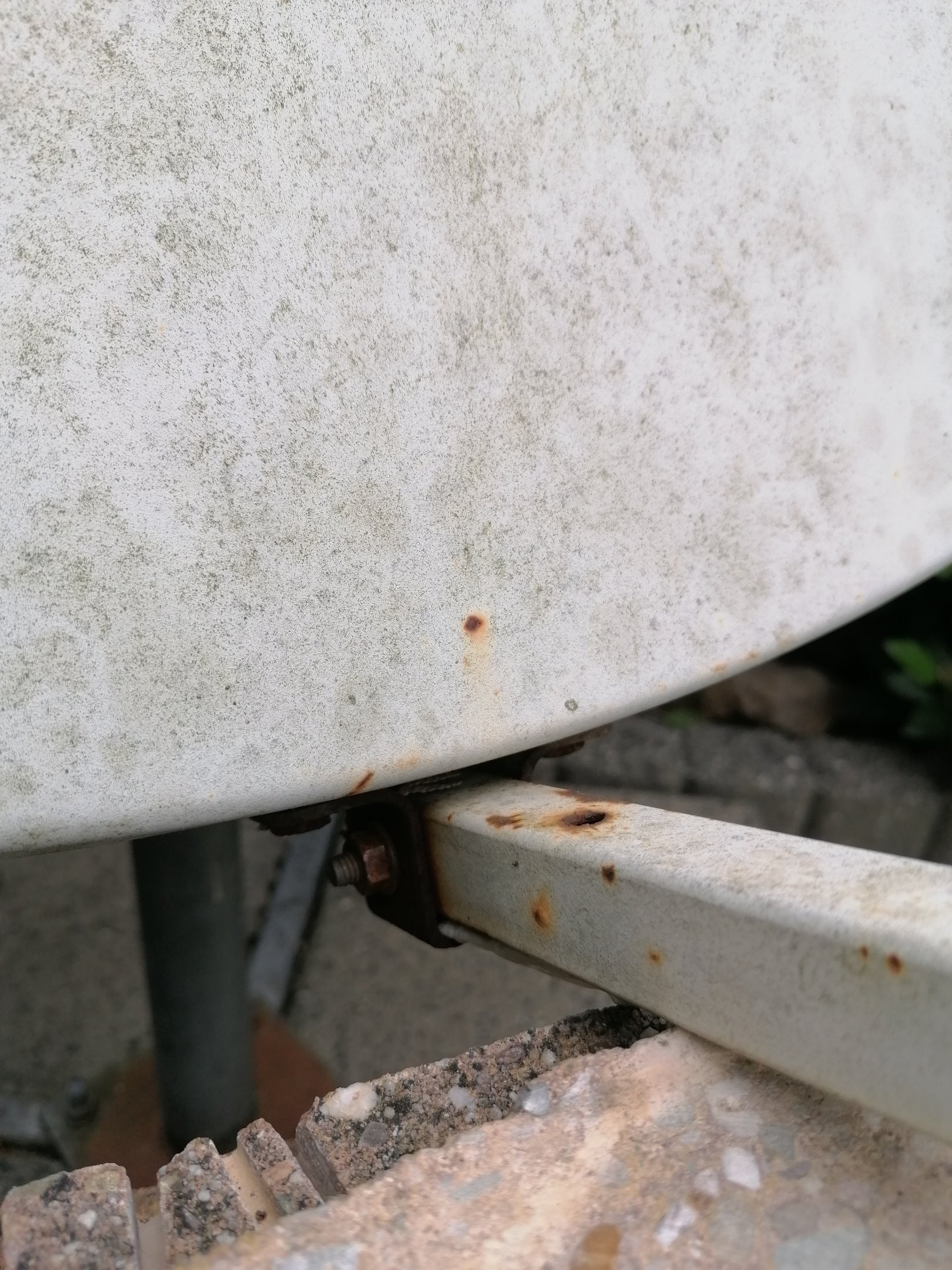

De schroef van de lnb stang flink aandraaien kan leiden tot het breken van deze schroef. ( zie foto)

Maandag dus even wat nieuwe schroeven en bouten halen.



Ook zal ik dan de rail die bij de schotel zat terugplaatsen omdat deze rail er eigenlijk niet bij past.





Ik snap echter niet waarom bij deze 4 zenders het signaal wegvalt en bij de andere hotbird zenders niet.

Weet iemand hier de oorzaak van??
