Advies uitrichten Big Bisat

[De_Perre]

Hoi medesatters (en in zeer grote mate Sprietje),



Zoals in een eerder draadje aangehaald, dien ik een LNB te vervangen.

Leek me ineens ook het goede moment om even alles terug na te kijken, en opnieuw uit te richten.



Schotel: Cahors Big Bisat

Te ontvangen Posities: 13 - 19.2 - 23.5 - 28.2

LNB's: voor 23.5 een nieuwe ALPS twin (40mm) besteld (zou vandaag aan moeten komen); de andere zijn black ultra's in twin uitvoering.



Schotel locatie: 3,716 - 51.119



Volgens de berekentool van Cahors zou ik volgende moeten gebruiken:



Elevation: 29.67°

Azimut: 160.41°

Rotatie = -12.23°



S0 (28.2) = 9.79°

S1 (23.5) = 4.68°

S2 (19.2) = 0°

S3 (13) = -6.77°

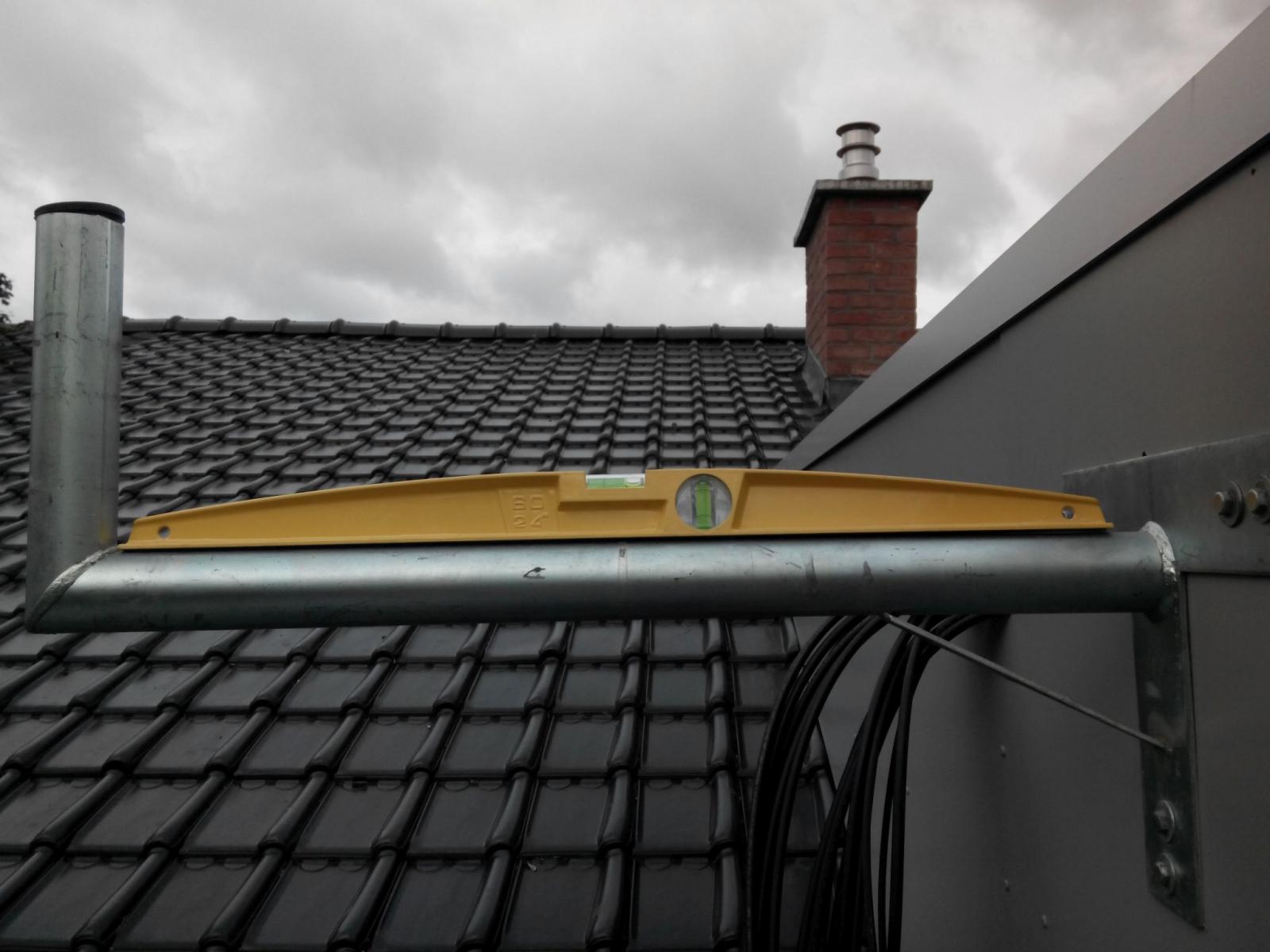

Ik heb echter even mijn 'mast' nagekeken, en deze hangt iets af. Als ik het goed uitmeet kom ik op -1.326 (op basis van onderkant waterpas - zie bijlage).





Dan nu mijn vragen:

1. Hoe kan ik dit afhangen compenseren? Dien ik de elevation aan te passen naar 28.34°?? Of net naar 30.99???

2. Skew van de LNB's. Als ik dan toch bezig ben, kan ik deze maar ineens eens deftig plaatsen. Klopt het volgende (nagekeken via dishpointer; hier voorheen eigenlijk nooit op gelet)?

   - 28.2 heeft skew van -11

   - 23.5 heeft skew van -7.8

   - 19.2 heeft skew van -4.6

   - 13 heeft skew van -7.4



Dankzij het plaatje van Sprietje in deze post is me dit ondertussen ook al weer wat duidelijker





Alvast bedankt.

[Sprietje]

Ik vraag me af of de zijkant van zo'n dakkapel wel stabiel genoeg is om daar een Visiosat Big Bisat aan te hangen met een flinke oversteek.

[Marc-Sim]

Beter is het "verticale" gedeelte in de richting waar de schotel naartoe zal kijken te controleren op "waterpas" - eventueel de beugel een beetje los vijzen en tijdens opnieuw aanspannen corrigeren - succes !

[De_Perre]

@ Sprietje:

Hij heeft er al een tijd aan gehangen sinds de verbouwingen afgerond zijn; is niet zo maar een dakkapel. Is de muur van de nieuw bijgekomen slaapkamer.

Ik heb getracht om mijn bevestiging op de bevestigingslatten van de rockpanel te doen.



Nu dat echter ter zijde; heb wel al overwogen om een nieuwe mast te hangen met M-beugels en korter bij de muur (en dan ineens een upgrade naar T90).

Alternatief is dat ik mijn tegelvoet uit de schuur opduik en deze boven plaats maar die komt dan wel op een licht afhellend dak. En dan vrees ik dat de koepel mogelijk in de weg komt; dus het is een beetje het regen/drup verhaal.



@Marc-Sim: het stuk pijp bleek pas te zijn. Ik zal rekening houden met wat je zei.

1 september 2015 aangepast door De_Perre

[Crazy Sat]

Ik heb ook zo een 70 cm beugel aan mijn Deltastar 90 cm. Als je horizontale buis niet volledig waterpas staat kan je verticale buis ook nooit waterpas staan. Die hoek is namelijk altijd 90°.



Mijn schotel hangt daar al jaren en ik kan nog altijd wat bijsturen met een zelfgemaakt inclinatiesysteem d.m.v. van een actuator . Wordt aangestuurd met een Motek MP-880 in stappen van 0,1 graad. Altijd handig om wat bij te regelen voor de buitenste satellieten (30W en 66E) . In totaal weegt de ganse schotel installatie ongeveer 13 kg en draait tientallen keren per dag , dus die beugel is best sterk genoeg voor een big bisat.



Plaats gewoon wat ringen (vloten) aan de onderkant tussen de bevestiging van de beugel en de muur tot je horizontale buis perfect waterpas staat. Dan moet je verticale ook waterpas staan.

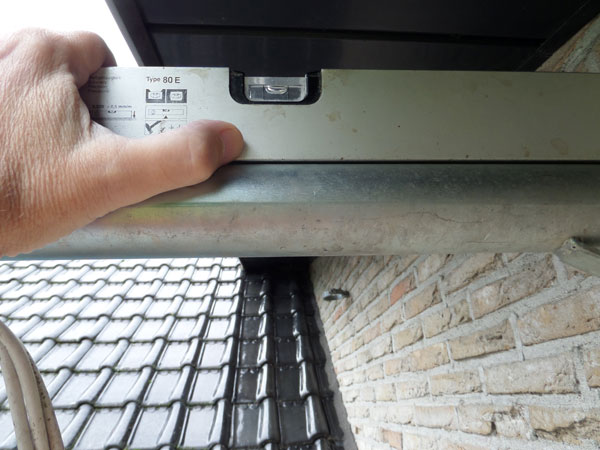

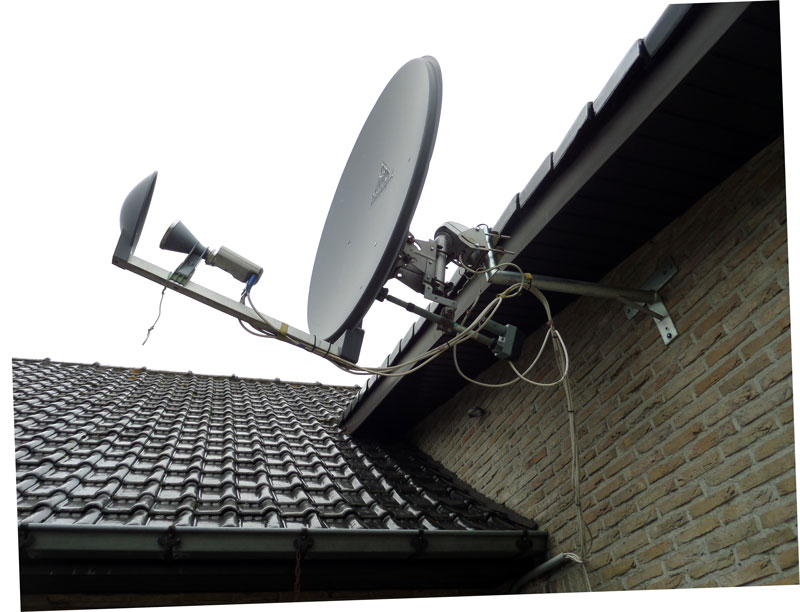

Heb even wat foto's van mijn beugel genomen.

Suc6





[Sprietje]

Alleen bij een draaibare schotel is het echt belangrijk dat de mast zuiver verticaal staat, bij een vast opgestelde schotel is het alleen maar handig en zeker geen must.
Je kunt de elevatie van de schotel altijd instellen zodat je maximale signaalkwaliteit hebt ook al zal de schaalverdeling op de schotel dan iets afwijken.
Evenzo voor de schotelskew. Leg een waterpas precies in het midden over de rail en stel de schotelskew af op waterpas. Dan kun je zien op de schaalverdeling hoeveel de afwijking is en daar hou je rekening mee met de berekende schotelskew die uit de Cahors-calculator komt. Je moet de schotel wel al ongeveer in de juiste richting afstellen.


[De_Perre]

Mast is ondertussen al rechter gezet; LNB werd vervangen en alle posities werden nagekeken en aangepast. Schotel hangt er voorlopig weer aan.

Maar even de activiteiten moeten stoppen wegens 2 zonen die het huis op stelten aan het zetten waren na de eerste schooldag.



Dus, geen tv vanavond want nog niet uitgericht...

Zal ik morgen voormiddag dan maar doen terwijl ze op school zijn.

[De_Perre]

Ondertussen al terug op het dak gestaan; maar het lijkt niet goed te lopen.



Satmeter had ik aangesloten om op de 23.5 signaal te zoeken (11739 - V - 27500; via de spaun); en uitgericht naar 160° met behulp van de Cahors QuickSat app; maar het bleef stil.

Elevatie en skew nog nagekeken en bijgestuurd, maar evengoed niets.



Het is hier helaas aan het overtrekken, vrees dat het niet droog gaat blijven.

Geeft me ook even de tijd om de mogelijkheden te bekijken (zelf blijven aanmodderen <--> een 'vakman' zoeken)

[De_Perre]

Voortgangsrapport (zon komt er weer wat door)



met behulp van de Cahors tool op de gsm even nagekeken of mijn elevatie klopte; zat een flink eind onder de 29,67 dus heb ik hem maar opgekrikt.



dan weer even gekeken of ik signaal kon krijgen; via pos2 op de switch en wonder boven wonder --> na scan op de satmeter bleken het echter signalen van de 13 te zijn...

dus mogelijk moet ik de rotatie ook even nader bekijken.



straks maar verder doen; eerst de kinderen halen van school...

[De_Perre]

Na nog wat gehannes deze namiddag vermoed ik dat mijn 2de positie momenteel op de 19,2 gericht is...

Ik heb signaal, nog niet 100% maar goed, er is vooruitgang.



Dus, hoe verder?



Elevation iets aanpassen (ik vermoed hoger)??

En vervolgens iets naar rechts (kijkend van mast naar schotel)???



Zal voor het weekend dan pas worden, maar ik zal er wel uit raken (met jullie hulp; en veel geduld)
