Denisdaf

Techniek Gestabiliseerde voeding op diseqc motor

Aanbevolen berichten

Stel een diseqc motor wordt gebruikt voor andere doeleinden dan wat er normaal mee gebeurt.

Ttz, gebruik om LTE antennes richten op beste mast.

Dus er is geen coax in die van een ontvanger komt en de 18 V leveren kan.

Nu wou ik daar dus een gelijkspanning gebruiken komende van een gestabiliseerde voeding.

Welke spanning heb ik minstens nodig en wat mag maximum?

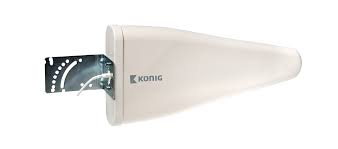

En als de antennes (2) die er op komen te staan deze  image.png.e14c1bdf3a343c4f3d1dc3a1b82727c4.png

zijn.



Btw eventueel tav Trust, het gaat over de motor die ik een tijd geleden van jou overnam.

Die gaat nu (na mijn pensionering) dus een andere reden van bestaan krijgen.

Deel dit bericht


Link naar bericht
Deel via andere websites

Een Diseqc motor werkt tussen de 13 en 18 Volt.

Naast die voedingsspanning, zal je 22 kHz gemoduleerde disecq commando's op die voedingsspanning moeten moduleren om de antenne te draaien.



Welke mast het beste werkt zal je zelf moeten aangeven.



Deel dit bericht


Link naar bericht
Deel via andere websites

Hey, Bedankt voor je reactie. Waar haal ik die 22 kHz commando's en hoe breng ik ze op de motor?



Deel dit bericht


Link naar bericht
Deel via andere websites

Uit een satelliet ontvanger?

Oude ontvanger gebruiken en satelliet posities invoeren die overeenkomen met de positie van die masten.

Bedenk wel, dat je rotor slechts 180 graden draait, je kan dus de helft van je omgeving "aftasten".



Deel dit bericht


Link naar bericht
Deel via andere websites

Wil je dan op een "satelliet-baan" richten of "360 graden rond" ?

Ik dat laatste geval  zou een echte "antenne rotor" gebruiken.

Deel dit bericht


Link naar bericht
Deel via andere websites

Is het voor mobiel of stationair gebruik?



Bij stationair gebruik kan je een keer volstaan de antenne op de beste 4G mast uit te richten.

Deel dit bericht


Link naar bericht
Deel via andere websites

Ik heb de PM's niet meer maar denk te weten dat het een DG120 motor is .

Die heeft 2 aparte druktoetsen voor oost en west , als je van deze de aansluitingen buiten de behuizing brengt , kun je hem handmatig bedienen aangesloten op b.v. een laptop adapter . Deze zijn vaak 19 volt .

Ik meen me ook te herinneren dat ik die motor omgebouwd heb naar een draaibereik van bijna 360 gr .

Deel dit bericht


Link naar bericht
Deel via andere websites

Een foto heb ik nog wel , ik heb heb de Interstar DG120 destijds zelfs afgeleverd met die oost/west schakelaar .


Deel dit bericht


Link naar bericht
Deel via andere websites
17 uur geleden zei ceesv:

Is het voor mobiel of stationair gebruik?



Bij stationair gebruik kan je een keer volstaan de antenne op de beste 4G mast uit te richten.

Zou voor mobiel gebruik gaan dienen.



Deel dit bericht


Link naar bericht
Deel via andere websites
15 minuten geleden zei trust:

Op 12 v boardspanning draait ie prima , 24 v is wat veel

Mercikes, en de 22kHz is niet echt nodig dan? gewoon de 12 v op de F-connector aansluiting?



Deel dit bericht


Link naar bericht
Deel via andere websites

Als je het met de bijgeleverde schakelaars doet is er 22khz nodig gewoon 12 v op één van de F connectors min aan massa

bewerkt door trust

Deel dit bericht


Link naar bericht
Deel via andere websites
5 minuten geleden zei trust:

Als je het met de bijgeleverde schakelaars doet is er 22khz nodig gewoon 12 v op één van de F connectors min aan massa

Perfect,bedankt



Deel dit bericht


Link naar bericht
Deel via andere websites

Ik denk dat in bovenstaande bijdrage het woordje "geen" is weggevallen.

41 minuten geleden zei trust:

is er 22khz nodig

is er geen  22khz nodig

Deel dit bericht


Link naar bericht
Deel via andere websites
1 uur geleden zei ceesv:

Ik denk dat in bovenstaande bijdrage het woordje "geen" is weggevallen.

is er geen  22khz nodig

Ok foute interpretatie van mij. Bedankt.

Deel dit bericht


Link naar bericht
Deel via andere websites
