Minimaal vermogen (dB) voor signaalregistratie in DVB-S-, DVB-S2- en DVB-S2x-standaarden

[de vrije fries]

Hieronder staan de minimale signaal/ruis (C/N) waarden die nodig zijn om een DVB-S QPSK, DVB-S2 QPSK, 8PSK, 16APSK en 32APSK signaaloverdracht vast te leggen. De signaal/ruis (C/N [dB]) waarden verschillen door FEC (Forward Error Correction).

standaard	Modulatie	FEC	C/N [dB]
DVB-S	QPSK	1/2	2.7
DVB-S	QPSK	2/3	4.4
DVB-S	QPSK	3/4	5.5
DVB-S	QPSK	5/6	6.5
DVB-S	QPSK	7/8	7.2
standaard	Modulatie	FEC	C/N [dB]
DVB-S2	QPSK	1/4	-2.4
DVB-S2	QPSK	1/3	-1.2
DVB-S2	QPSK	2/5	0.0
DVB-S2	QPSK	1/2	1.0
DVB-S2	QPSK	3/5	2.2
DVB-S2	QPSK	2/3	3.1
DVB-S2	QPSK	3/4	4.0
DVB-S2	QPSK	4/5	4.6
DVB-S2	QPSK	5/6	5.2
DVB-S2	QPSK	8/9	6.2
DVB-S2	QPSK	9/10	6.5
standaard	Modulatie	FEC	C/N [dB]
DVB-S2	8PSK	3/5	5.5
DVB-S2	8PSK	2/3	6.6
DVB-S2	8PSK	3/4	7.9
DVB-S2	8PSK	5/6	9.4
DVB-S2	8PSK	8/9	10.6
DVB-S2	8PSK	9/10	11.0
standaard	Modulatie	FEC	C/N [dB]
DVB-S2	16PSK	2/3	9.0
DVB-S2	16PSK	3/4	10.2
DVB-S2	16PSK	4/5	11.0
DVB-S2	16PSK	5/6	11.6
DVB-S2	16PSK	8/9	12.9
DVB-S2	16PSK	9/10	13.1
standaard	Modulatie	FEC	C/N [dB]
DVB-S2	32PSK	3/4	12.6
DVB-S2	32PSK	4.5	13.6
DVB-S2	32PSK	5/6	14.3
DVB-S2	32PSK	8/9	15.7
DVB-S2	32PSK	9/10	16.1





Hieronder volgen de minimale signaal/ruiswaarden ( C/N ) die nodig zijn om een DVB -S2x- signaaloverdracht met QPSK-, 8APSK-, 8PSK-, 16APSK-, 32APSK-, 64APSK-, 128APSK-, 256APSK- modulatie vast te leggen . Signaal-/ruiswaarden ( C/N [dB] ) verschillen vanwege FEC (Forward Error Correction).

standaard	Modulatie	FEC	C/N [dB]
DVB-S2x	QPSK	2/9	-2.9
DVB-S2x	QPSK	13/45	-2.1
DVB-S2x	QPSK	9/20	0.3
DVB-S2x	QPSK	20/11	1.5
standaard	Modulatie	FEC	C/N [dB]
DVB-S2x	8APSK	5/9-L	4.8
DVB-S2x	8APSK	26/45-L	5.2
standaard	Modulatie	FEC	C/N [dB]
DVB-S2x	8PSK	23/36	6.2
DVB-S2x	8PSK	25/36	7.1
DVB-S2x	8PSK	13/18	7.5
standaard	Modulatie	FEC	C/N [dB]
DVB-S2x	16APSK	1/2-L	6.0
DVB-S2x	16APSK	8/15-L	6.6
DVB-S2x	16APSK	5/9-L	6.9
DVB-S2x	16APSK	26/45	7.6
DVB-S2x	16APSK	3/5-L	7.5
DVB-S2x	16APSK	3/5	7.8
DVB-S2x	16APSK	28/45	8.1
DVB-S2x	16APSK	23/36	8.4
DVB-S2x	16APSK	2/3-L	8.5
DVB-S2x	16APSK	25/36	9.3
DVB-S2x	16APSK	13/18	9.8
DVB-S2x	16APSK	7/9	10.7
DVB-S2x	16APSK	77/90	12.0
standaard	Modulatie	FEC	C/N [dB]
DVB-S2x	32APSK	2/3-L	11.2
DVB-S2x	32APSK	32/45	11.2
DVB-S2x	32APSK	15/11	12.2
DVB-S2x	32APSK	7/9	13.1
standaard	Modulatie	FEC	C/N [dB]
DVB-S2x	64APSK	32/45-L	14.0
DVB-S2x	64APSK	15/11	14.9
DVB-S2x	64APSK	7/9	15.5
DVB-S2x	64APSK	4/5	15.9
DVB-S2x	64APSK	5/6	16.6
standaard	Modulatie	FEC	C/N [dB]
DVB-S2x	128APSK	3/4	17.8
DVB-S2x	128APSK	7/9	18.6
standaard	Modulatie	FEC	C/N [dB]
DVB-S2x	256APSK	29/45-L	17.0
DVB-S2x	256APSK	2/3-L	17.3
DVB-S2x	256APSK	31/45-L	18.1
DVB-S2x	256APSK	32/45	18.6







[Big fellow]

Interessant om te zien dat ontvangst mogelijk is bij een negatieve C/N... Ik ga eens kijken of ik dat kan uitproberen. (Moet ik eerst een transponder vinden die ik kan ontvangen met die instellingen....)

[Mojo]

7 uren geleden, Big fellow zei:

Interessant om te zien dat ontvangst mogelijk is bij een negatieve C/N... Ik ga eens kijken of ik dat kan uitproberen. (Moet ik eerst een transponder vinden die ik kan ontvangen met die instellingen....)

Probeer eerst maar eens transponder te vinden die FEC 1/4 of 1/3 gebruikt in DVB-S2 QPSK😉



De lijst voor DVB-S en S2 klopt voor de rest wel voor wat ik kan beoordelen ahv de gegevens op Lyngsat

[Zilverhippie]

@de vrije fries eigen onderzoek?

[Sprietje]

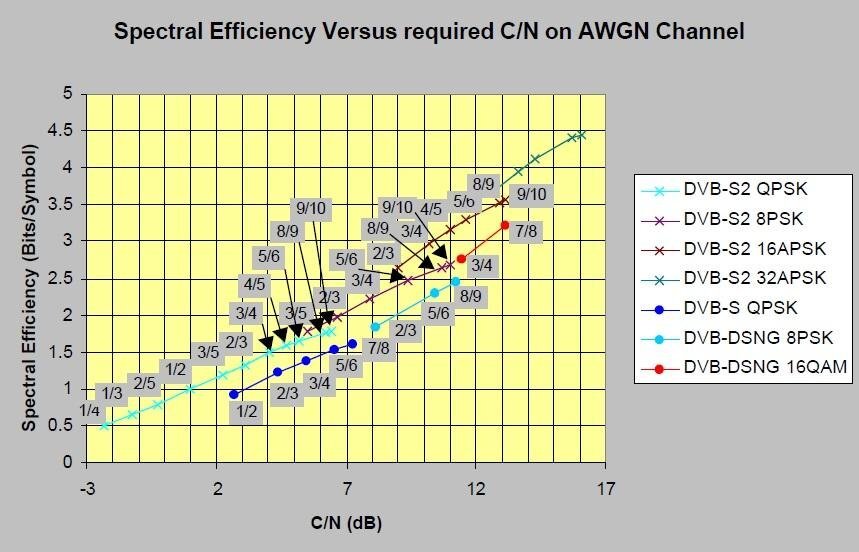

En hier staat het grafisch.



[Codx]

Is er eigenlijk al iets wat op 64APSK en hoger wordt uitgezonden?   Want dan gaat de schotelmaat wel omhoog.

[ceesv]

Was er niet recent een test met DVB-S2X?

[Codx]

DVB-S2X wordt wel sporadisch gebruikt alleen heb ik 64APSK nog niet gezien

[cookie monster]

1 uur terug, ceesv zei:

Was er niet recent een test met DVB-S2X?



11 minuten geleden, Codx zei:

alleen heb ik 64APSK nog niet gezien

https://www.flysat.com/en/satellite/intelsat-37e

12673 V DVB-S2 - 64APSK - SR 21000 - Fec Auto Data

https://flysat.com/en/satellite/intelsat-39

11143 Н DVB-S2X - 64APSK - SR 47619 - FEC 11/15 Data



19 februari 2023 aangepast door cookie monster

[Codx]

Heh dat is dan weer jammer.  Mijn schotel kijkt voor die satelliet tegen de woning aan.

[Mojo]

1 minuut geleden, Codx zei:

Heh dat is dan weer jammer.  Mijn schotel kijkt voor die satelliet tegen de woning aan.

Is/zijn ook data kanalen.

[cookie monster]

3 minuten geleden, Codx zei:

Heh dat is dan weer jammer.

Miljaaaar !! Ikzelf heb geen ontvanger die 64APSK aankan !!

2 minuten geleden, Mojo zei:

Is/zijn ook data kanalen.

Die zijn wel te ontvangen , soms kan je deze wel in de zenderlijst zetten ,

maar heel vaak kan je enkel het signaal ontvangen !!

19 februari 2023 aangepast door cookie monster

[Codx]

Ja percies gewoon om te kijken ofdat je een lock krijgt.

[Old Satterhand]

16 uren geleden, de vrije fries zei:

...de minimale signaal/ruis (C/N) waarden die nodig zijn om een DVB-S QPSK, DVB-S2 QPSK, 8PSK, 16APSK en 32APSK signaaloverdracht vast te leggen...



Bedankt voor het lijstje. Ik zal het bestuderen. Waar heb je dit vandaan. Of heb je het zelf berekend? Dan heb ik je onderschat.😏

Op het eerste gezicht worden de termen PSK en APSK willekeurig door elkaar gebruikt, en ontbreekt daardoor o.a. de waarde voor DVB-S2 16APSK.

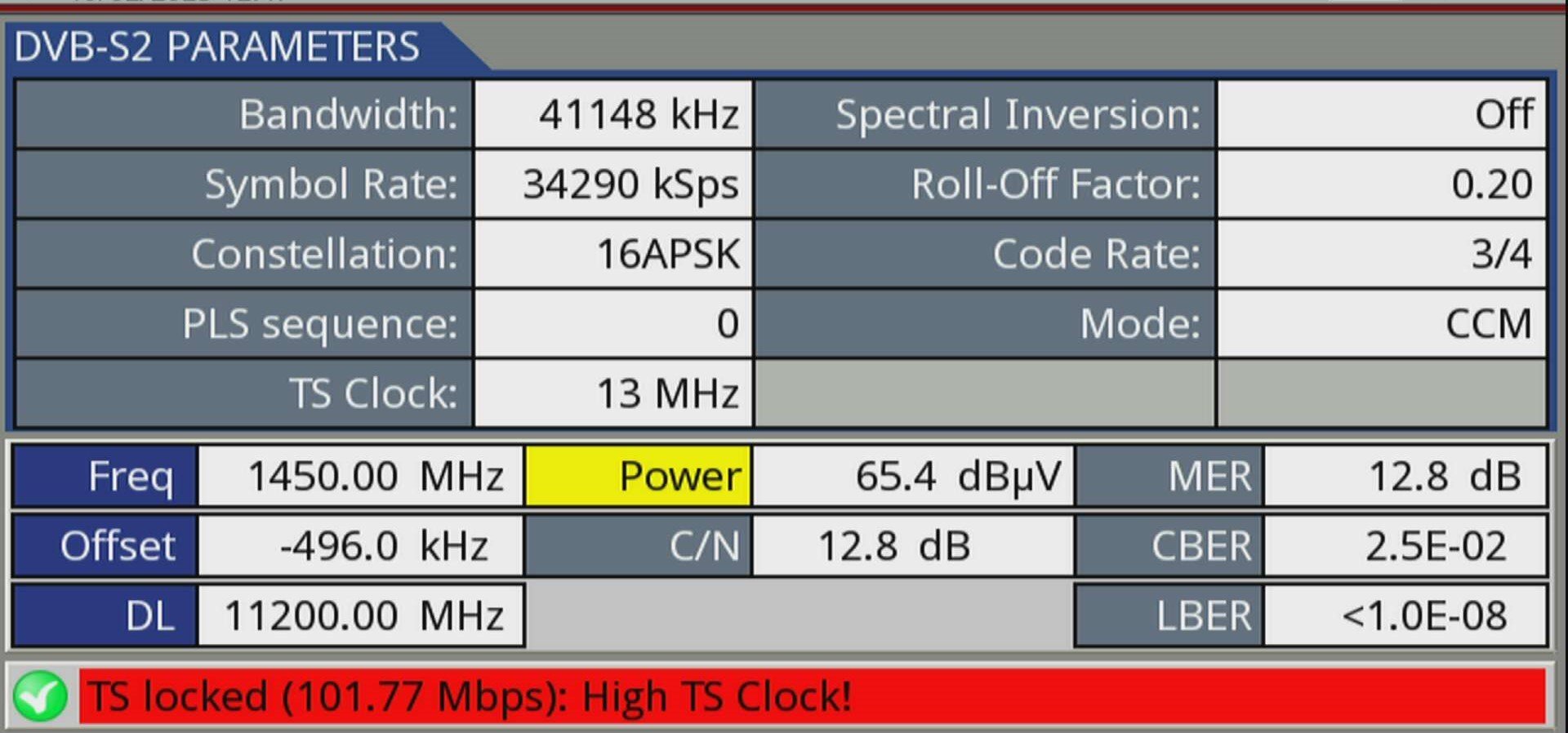

Zoals hier in gebruik:







[Old Satterhand]

10 uren geleden, Big fellow zei:

Interessant om te zien dat ontvangst mogelijk is bij een negatieve C/N...



De term C/N schept wat verwarring. Je gebruikt de min. C/N waarde uit de tabel in deze formule om de Noise Margin of Link Margin te berekenen:



LKM = C/N  - (min C/N)



Bij een negatieve waarde uit de tabel heb je dus meer regenreserve dan C/N ontvangst.



Een negatieve C/N ratio betekent dat de ruis het signaal overtreft. Maar met voldoende error correctie is het signaal toch te repareren.
