Voeding zakt naar beneden bij aansluiten aan xbox360.


sattv4iedereen

Aanbevolen berichten

Hi,

ik hoop dat ik met dit probleem hier mag komen.

Ik heb hier een defecte voeding liggen van een xbox of beter 2.
De ene voeding, als ik die aansluit, geeft die een groen lampje, en is er op de spanningen vermeld op de print respectievelijk 12V en 5V aanwezig.

Als ik de stekker in de xbox steek, dan geeft de voeding een knikkend geluid, en gaat het lampje uit en flauw groen/rood oplichten. Als ik de spanning meet, gaat die zowel bij 12V als bij de 5V van 0 naar iets meer dan 1V in herhaling. Van zodra die is losgekoppeld, komt die spanning terug. Even gekeken, en ik zag, dat daar een ic, de spanning van 12V naar 5V omzet, dacht dat het deze was. Bij de ingang perfect 12V en bij de uitgang 5V. maar als ik de stekker inplug, dan valt ook die 12V weg naar spanning die schommelt boven aangegeven. Ik zocht om de spanning te meten, voor de vorige componenten, maar ik vond enkel de uitgangsspanning, maar niet de ingang. Hier zit ik dan eigenlijk vast.

Maar wat merkwaardig is, is als ik de andere voeding gebruik, het lampje oranje brand, bij een uitgeschakelde xbox,groen als die aanstaat, en rood bij het in beveiliging treden van de voeding.

Bij de defecte, gaat onmiddellijk een groen lampje branden.

Wat ook anders is, is dat bij de eerste voeding, de 12V spanning er maar opkomt, als de xbox wordt aangezet. Bij de defect voeding, staat die bij het aanzetten van de voeding al 12V op.

Zou er iemand weten, wat er verkeerd is bij die voeding? de xbox360 werkt wel nog perfect.

Alvast bedankt voor hulp.

Ontvangst van de astra 3 satelliet met een selfsat h50D via de vu zero 4K.cd multiroom  pakket met mz 102 en een vu uno 4k dvb-c fbc tuner met ci+ tv met een kaartje( telenet ). Gigablue bijgekomen voor sat en kabel.Informatie die ik geef, gaat over de Belgische situatie, tenzij anders vermeld|

Link naar reactie
Delen op andere sites


Wel lastig, als je niet weet hoeveel volt over de elco's moet staan. Dit is blindelings meten, en een capaciteit meter heb ik niet.

Als ik beschik over beter internet zal ik eens een foto opladen, want er zijn een paar plaatsen op de print die bruin lijken, en zou dit onderdeel nog goed zijn?

Ontvangst van de astra 3 satelliet met een selfsat h50D via de vu zero 4K.cd multiroom  pakket met mz 102 en een vu uno 4k dvb-c fbc tuner met ci+ tv met een kaartje( telenet ). Gigablue bijgekomen voor sat en kabel.Informatie die ik geef, gaat over de Belgische situatie, tenzij anders vermeld|

Link naar reactie
Delen op andere sites

Heb er intussen eentje gezien die bol stond, terwijl vandaag het zonnetje scheen en duidelijk klaarder was in mijn woning. Zal deze al eens vervangen, het is 2200 µf 25V 105°C.

Wordt tegen einde werkweek vervolgd.

Ontvangst van de astra 3 satelliet met een selfsat h50D via de vu zero 4K.cd multiroom  pakket met mz 102 en een vu uno 4k dvb-c fbc tuner met ci+ tv met een kaartje( telenet ). Gigablue bijgekomen voor sat en kabel.Informatie die ik geef, gaat over de Belgische situatie, tenzij anders vermeld|

Link naar reactie
Delen op andere sites

Hi,

zoals beloofd, kom ik met wat foto's.

Een elco staat bol, maar het soldeerwerk ziet er op bepaalde plaatsen maar amateuristisch uit, of denk ik dat?

Foto's:

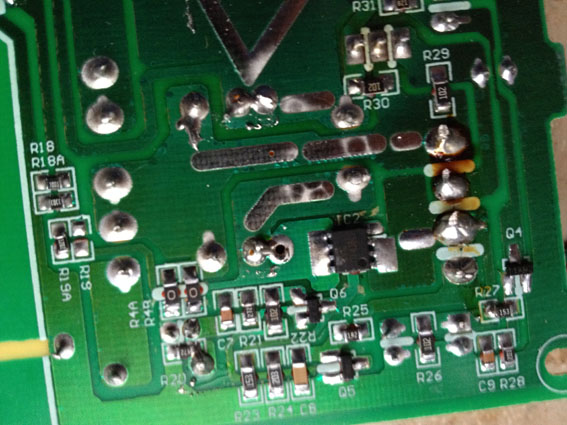

Zijn die solderingen, te zien in bovenstaande foto wel betrouwbaar?

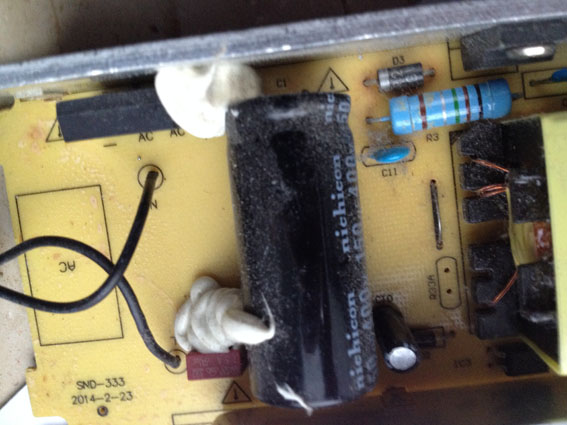

Dit is aan de kant, waar 220V toekomt.

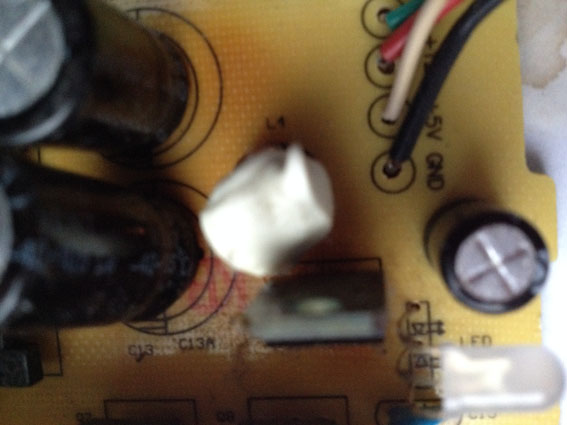

Hier zie je een foto, waar de print bruin ziet.

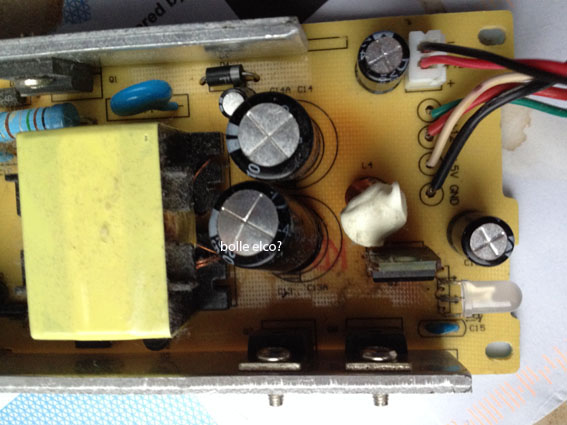

Een groter gedeelte van de voeding, de kant aan het snoer waar die naar de xbox gaat, en waar een elco bol ziet.
Meer foto's en op originele grote, kan je zien via deze link:

https://www.dropbox.com/sh/4kvqlepb3qddeg5/AADSes0cqULd-ygXggMgMV6Aa?dl=0

Ik denk, dat het niet kwaad kan die bolle elco van 2200µf te vervangen. Verbeter ik die solderingen, of laat ik ze zoals ze zijn?

Dank voor de tips.

Ontvangst van de astra 3 satelliet met een selfsat h50D via de vu zero 4K.cd multiroom  pakket met mz 102 en een vu uno 4k dvb-c fbc tuner met ci+ tv met een kaartje( telenet ). Gigablue bijgekomen voor sat en kabel.Informatie die ik geef, gaat over de Belgische situatie, tenzij anders vermeld|

Link naar reactie
Delen op andere sites

  • Moderator

Er is een gezegde.



Probeer iets niet te repareren wanneer het niet kapot is.



(If it ain't broke, don't fix it.)

Gaat niet bestaat niet!            65" 4-K OLED,  Vu+ Duo 4K SE BT, Vu+ Solo 4K, Rebox-8500, Rebox-8000, Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo

Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan.

Link naar reactie
Delen op andere sites

  • Moderator

Bolle elko's vervangen  samen met de andere elko's die een grote capaciteit hebben. Want die zullen het ook niet lang meer doen.



De solderingen hoef je niet te "verbeteren" en die bruine vlekken is normaal.

Een smartphone is een hulpmiddel, geen levensstijl

Kijk rond IN de wereld in plaats van voorover gebogen NAAR de wereld.

Link naar reactie
Delen op andere sites

  • 5 weken later...

Gisteren de bewuste elco kunnen gaan halen, hier lopen de gespecialiseerde elecktronica zaken niet breed, en de uitbater was ziek, en ik ben ook een tijdje buiten strijd geweest.

Volgende week die bewuste elco vervangen, en dan het vervolg.

Ontvangst van de astra 3 satelliet met een selfsat h50D via de vu zero 4K.cd multiroom  pakket met mz 102 en een vu uno 4k dvb-c fbc tuner met ci+ tv met een kaartje( telenet ). Gigablue bijgekomen voor sat en kabel.Informatie die ik geef, gaat over de Belgische situatie, tenzij anders vermeld|

Link naar reactie
Delen op andere sites

Ik heb de bewuste elco vervangen, en die geeft nu wel zijn 12 en 5V, en de console werkt. Helaas na een +/- 20 minuten valt de xbox uit, en komt er een soort verbrande geur uit de voeding. Waarschijnlijk meer defect, maar dan eindigt hier mijn kennis.

Tenzij, dat de elco ernaast vervangen soelaas bied, zie foto.

Ik weet niet of je zoiets zelf kunt bouwen, want dit is al de 3de voeding die het begeeft van die xboxen.

is het een constructiefout, of wat? ze gaan wel nooit eens die ventilator in een voeding gaan uit kuisen, waardoor deze dan sneller stuk gaat?

Ontvangst van de astra 3 satelliet met een selfsat h50D via de vu zero 4K.cd multiroom  pakket met mz 102 en een vu uno 4k dvb-c fbc tuner met ci+ tv met een kaartje( telenet ). Gigablue bijgekomen voor sat en kabel.Informatie die ik geef, gaat over de Belgische situatie, tenzij anders vermeld|

Link naar reactie
Delen op andere sites

Die ene elco was duidelijk stuk, hij was zelfs open. En juist om die reden, schrijf ik hier mijn bevindingen.

Maar als dit boven mijn verstand en kennis gaat, dan gaat die als de eigenaar akkoord gaat hoger op.

Hier zit een prima hersteller op het forum, maar of een zending van België naar Nederland en vice versa en herstelling van een voeding van 22€ verantwoord is, weet ik niet. Het is namelijk Chinese makelij.

Ontvangst van de astra 3 satelliet met een selfsat h50D via de vu zero 4K.cd multiroom  pakket met mz 102 en een vu uno 4k dvb-c fbc tuner met ci+ tv met een kaartje( telenet ). Gigablue bijgekomen voor sat en kabel.Informatie die ik geef, gaat over de Belgische situatie, tenzij anders vermeld|

Link naar reactie
Delen op andere sites

  • Moderator

maar hier volgt de 1.000 Euro vraag,



Was die defecte Elco de oorzaak of het gevolg....

Wanneer die defecte elko het gevolg was van een ander defect helpt vervangen niet.
