Inverto black ultra lnb op primefocus

[muppet]

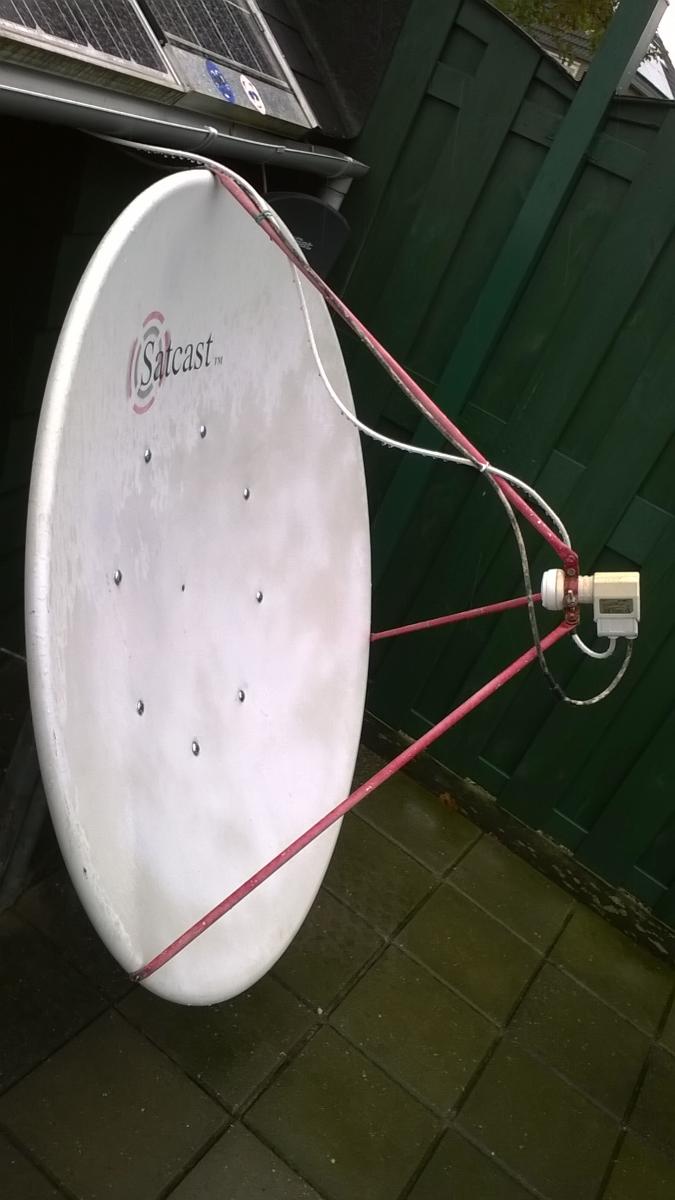

Ik ben een primefocus schotel aan het opknappen van 1m20.

Hoe kan ik hier een Inverto black ultra lnb op werkende krijgen de bevestiging lukt mij wel.

[Sprietje]

Dat zal niet meevallen want je hebt een instelbare feedhorn nodig.

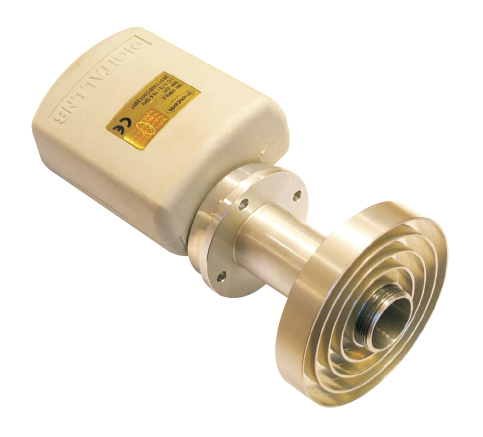

Kun je niet beter een flens-lnb nemen zoals bijv. deze Invacom.


[muppet]

Oke is een idee

Maar ik ben eigenwijs wat moet ik afstellen de afstand lnb > schotel hier kan ik rekening mee houden.

[Sprietje]

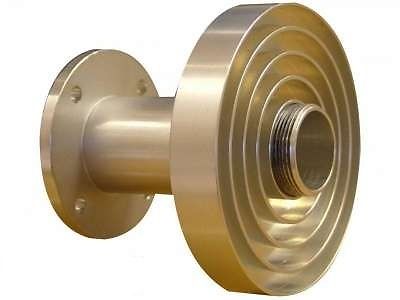

Dan zul je de flens van de golfpijp af moeten zagen en de golfpijp in de bestaande feedhorn moeten plaatsen.

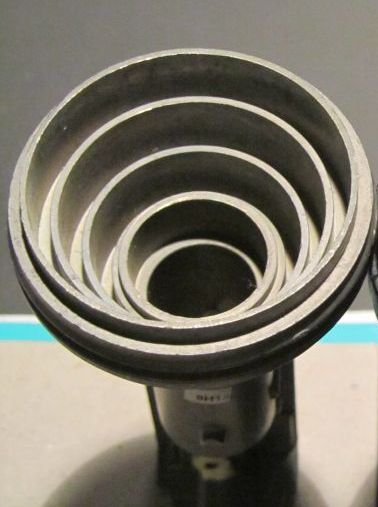

Hopelijk zijn de binnendiameters van beide golfpijpen even groot. Misschien dat je de buitendiameter van de instelbare feedhorn iets in diameter af moet draaien zodat die bijna strak in feedhorn van de Inverto Black Ultra Single-lnb past.
De golfpijp wordt dan wel een stuk langer maar dat is niet erg.


[Sprietje]

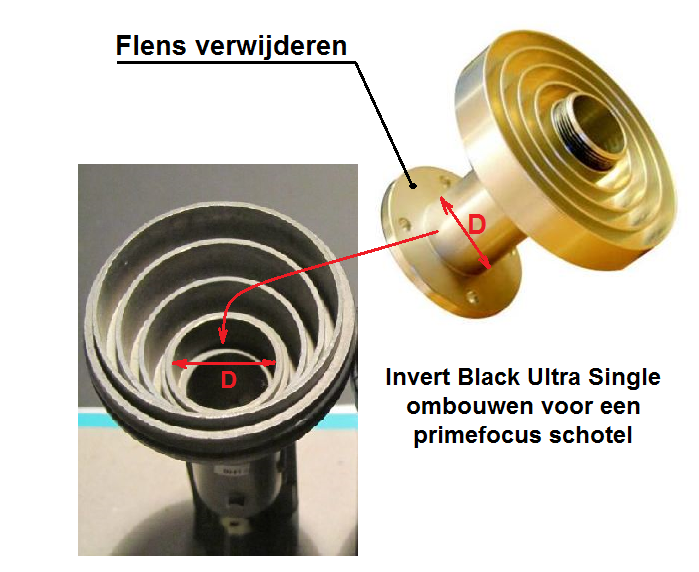

Deze afbeelding is misschien wat duidelijker.

[trust]

Ik ben een primefocus schotel aan het opknappen van 1m20.

Hoe kan ik hier een Inverto black ultra lnb op werkende krijgen de bevestiging lukt mij wel.

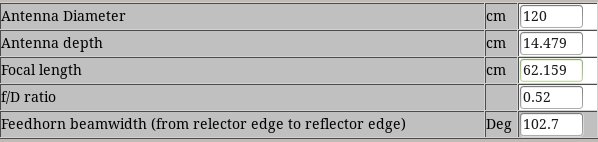

Hangt nogal af van de F/d verhouding van die schotel .

Wat is de diameter van het werkende oppervlak en wat is de diepte op het diepste punt ?

[Sprietje]

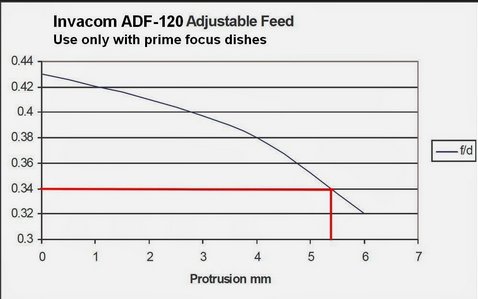

Natuurlijk trust moet de instelbare scalar-ring nog ingesteld worden naar de f/D-verhouding van de schotel maar als het een normale primefocus schotel is, dan moet deze ADF-120 Adjustable Feedhorn gewoon in te stellen zijn want die is instelbaar van 0,32 tot 0,43 f/D.

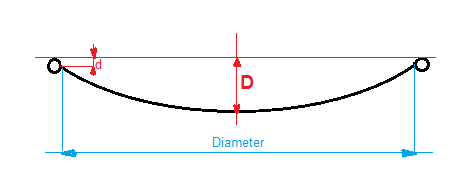

De echte diepte van de schotel vind je door van de gemeten diepte "D" de eventuele kraag aan de schotel "d" af te trekken.


[trust]

 Mijn antwoord gaat over de startvraag , we weten alleen dat de schotel 120 cm meet .

Misschien is de F/d verhouding dusdanig dat een standaard lnbf er prima op werkt .

[Sprietje]

Dan mag jij me een primefocus schotel noemen die een f/D-verhouding heeft van 0.6.


[Drs. IJzerbout]

Je zult beeld hebben ook met een gewone LNC uit de grabbelbak van de bouwmarkt.

Maar de aanpassing is fout. En je haalt niet de maximale ontvangst uit de schotel.

Wil je met die schotel bijvoorbeeld een zwakke satelliet of transponder ontvangen dan is het aan te bevelen de juiste feedhoorn met rillenfeed te gebruiken.

Dus NIET de trechtervorm want die is voor een offsetschotel geschikt.

[trust]

Dan mag jij me een primefocus schotel noemen die een f/D-verhouding heeft van 0.6.



Namen kan ik je niet geven , stond niets op , maar ik heb jarenlang een 150 cm PF gebruikt welke een netto dia had van 143.6 cm met een diepte van 166 mm .

Komt aardig in de buurt van 0.6 lijkt me .

Eerst gebruikt met een Inverto SNF 031 , later met een Echostar PF Feedhoorn  helaas was de instelbare toen nog niet op de markt .

De daarbij gebruikte Echostar lnb kostte Fl 275.- en ik had er niets mee gewonnen .

[Sprietje]

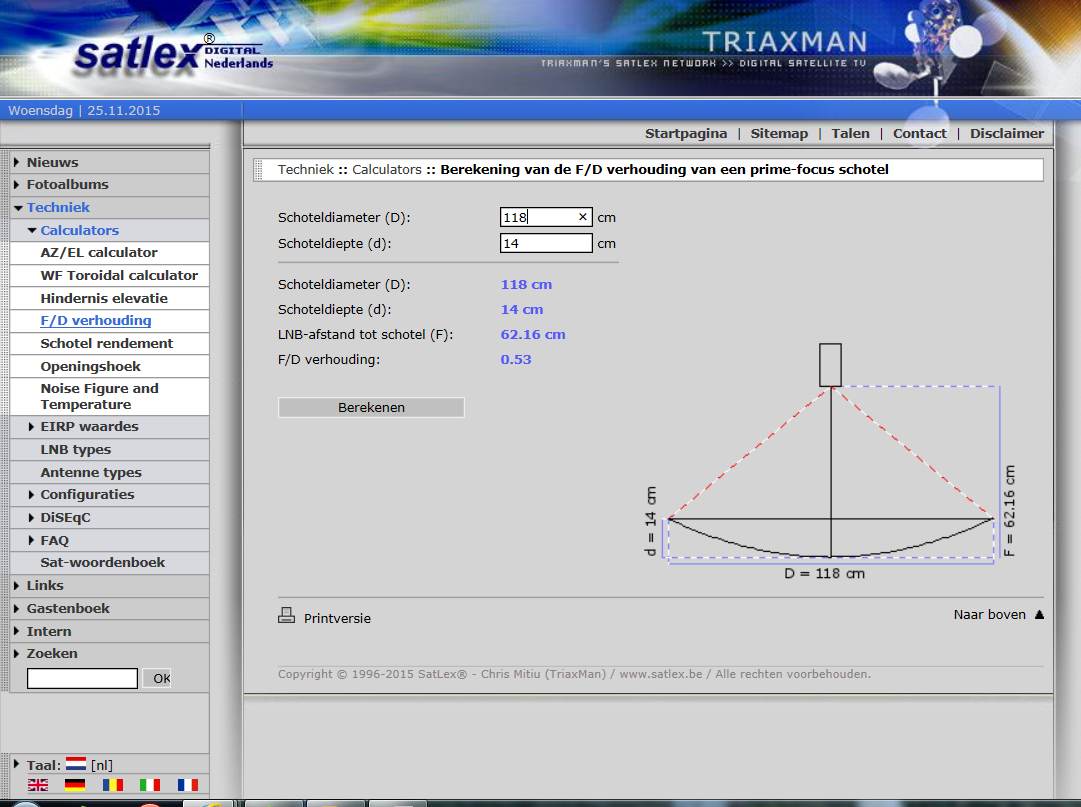

Ja, een f/D van 0,54

Je bent als schotelfabrikant toch echt verkeerd bezig als je een schotel maakt waar geen offset-lnb op past en ook geen lnb voor een primefocus schotel.
Als je op de schotel die jij noemt een offset-lnb plaatst met een f/D van 0,6, dan gebruik je maar 129cm dan de diameter van die schotel.



25 november 2015 aangepast door Sprietje

[trust]

Ja, een f/D van 0,54



Je bent als schotelfabrikant toch echt verkeerd bezig als je een schotel maakt waar geen offset-lnb op past en ook geen lnb voor een primefocus schotel.

Als je op de schotel die jij noemt een offset-lnb plaatst met een f/D van 0,6, dan gebruik je maar 129cm dan de diameter van die schotel.





Misschien dat er daarom geen merk op stond

Nog even nagekeken , de feedhoorn die mij geadviseerd was , is een Echostar  Iferes 034 bij nader inzien geschikt voor een F/D van 0.33 - 0.43 .

Dus die was net zo slecht als een offset feedhoorn , kennis komt met de jaren .

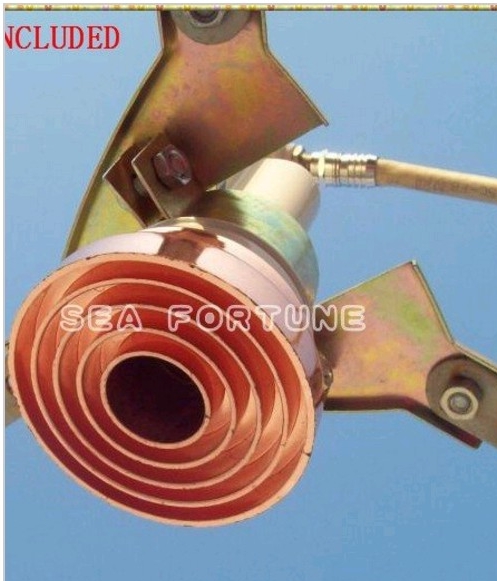

Misschien is dit een optie voor Muppet , een overzet scalaring voor lnbf die ik hier nog nieuw heb liggen  , wel eerst kap verwijderen .

[satkijker]

Ja, een f/D van 0,54



Je bent als schotelfabrikant toch echt verkeerd bezig als je een schotel maakt waar geen offset-lnb op past en ook geen lnb voor een primefocus schotel.

Als je op de schotel die jij noemt een offset-lnb plaatst met een f/D van 0,6, dan gebruik je maar 129cm dan de diameter van die schotel.



Hier heb ik ook zo een afwijkende maat primefocus staan uitgericht op 7 west met een Titan Smart twin lnb en heb op een dikke 200 zenders beeld verder nog een aantal dan wel en dan weer geen beeld. Zal morgen eens kijken wat een black ultra hier mee doet.





[Phoenixx]

Hoi allen medesatters,

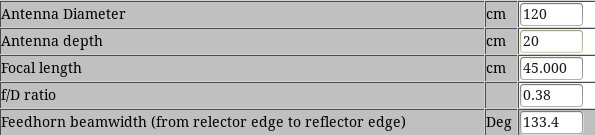

Vroeger ben ik bezig geweest met primefocus triax en een jonsa schotel met een f/d van 0.38 en
wat ik nu ter vergelijking zie is dat het schotel rendement achterloopt op een offset schotel.

Wat ik ook heb gezien is dat een "one peace" schotel zoals de triax 140 een beter rendement gaf dan de jonsa 180 op de ku band. Het schotel rendement is mede afhankelijk van de f/d hoek, hoe hoger
de f/d waarde, hoe smaller je gereflecteerde hf bundel, hoe hoger je schotel rendement.

Deze schotel heeft dus een goed rendement t.o.v een 0.38 schotel en zal meeer signaal oppakken.
Het probleem met deze schotel is om een bijbehorende feed te vinden.

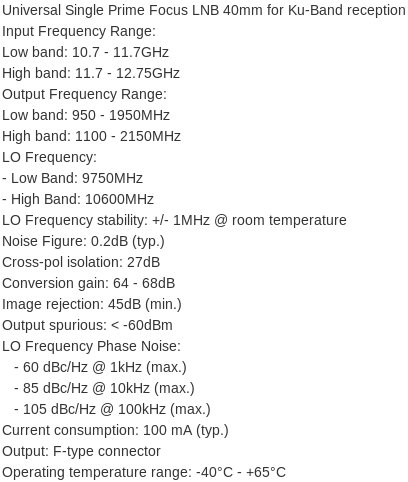

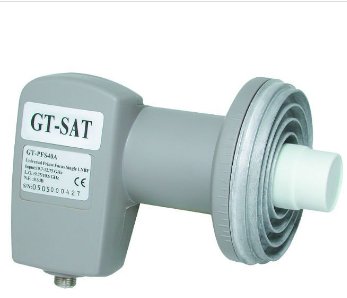

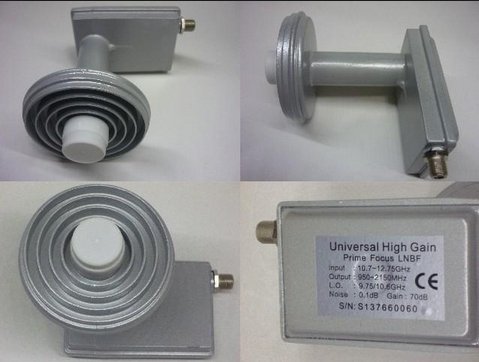

De makkelijkste oplossing is een gtsat primefocus lnb te bestellen die ook een 40 mm hals heeft

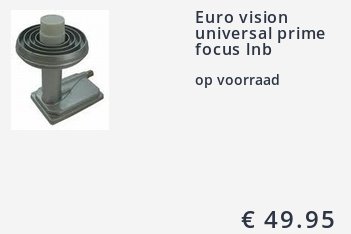

en deze om te wisselen met de bestaande lnb. Dit een high gain lnb is zal je hier goede resultaten mee hebben. Zelf heb ik hier een Eurovision lnb van onze zuiderburen die beter presteert
dan de invacom lnb. Beide lnb`s hebben een aangegoten feedhorn van zichzelf dus je hoeft niet te

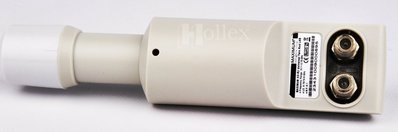

"lnb modden" met aparte feeds en flens lnb`s en de resultaten zijn goed. De maximum lnb onderin is ook gemod dus zijn kop is eraf en heb hem met wat ductape klemmend in de fibo ingang bevestigt.

Je kan het voorstel van Trust proberen omdaar een feedhorn op te zetten, volgens mij krijg je dan twee feedhorns in elkaar maar ik lees bij de engelse buren dat de resultatenervan goed zijn hoewel
ik mijn twijfels daarover heb.

Als je toch verder wilt experimenteren dan zou ik bij de adf 120 de ring uitdraaien zodat deze gelijk komt met de schroefdraad en deze op maximale f/d staat ingesteld dat is dus 0.42 meer kan je daar niet aan doen met deze feedhorn. Dat heeft met je openings hoek van je feed ringen te maken
en dat is tevens je beperking van iets verlies in je signaal. Je kan gaan modden met lnb`s dus zelf
bijv een inverto black ultra met flens voorzien en deze bevestigen of anders een inverto single flens lnb bevestigen die een hoog signaal rendement geeft. Wat ook nog kan is als je de adf 120 feedhorn in het midden doorzaagt daar meteen de black ultra ook in het midden afgezaagt met
ductape aan elkaar bevestigen. Ik heb daar een een tijd geleden hobby van gemaakt en heb goede resultaten ermee..

Nu ik de fibo 120 heb overgenomen van Trust kan ik nu met of zonder flens combinaties wisselen en mooi testen welke lnb nu het meeste signaal trekt.

Wat ik nog steeds wil doen is overgaan op orthomode met norsat lnb`s. Het nadeel is dat je maar
een beperkte frequentie breedte hebt met deze lnb`s , de wideband`s zijn duur ala 2250,=
en dat is mij nog net even te veel geld

26 november 2015 aangepast door Phoenixx
