Breedte van Inverto Black Ultra Quad HGLN 40mm


kwetal

Aanbevolen berichten

In 7 jaar tijd is mijn vierde LNB al aan vervanging toe. Ik lees veel goeds over Inverto. Daar is mijn hoop op gevestigd. Op de site van de fabrikant vind ik alle maten behalve de breedte. Kan ik er 4 naast elkaar plaatsen op mijn niet al te grote Visiosat HD in een Hotbird t/m Astra 2 opstelling?

T90 met 5W, 4, 9, 13, 16, 19, 28E. 2x EMP Centauri 17/8. 6xSUR420.
W10 PC, Ryzen7-3700, TBS6590 dual met CI - DVBDream - LG Oled 55"

VU Ultimo; 2xtwin FBC, VU Uno met twin FBC - Samsung QLED 75"

Link naar reactie
Delen op andere sites


de afmeting van jou schotel is ook wel belangrijk

Schotel afmeting B x H: 91 x 70 cm..... als je schotel groot genoeg is dan kan je ook voor de inverto gaan

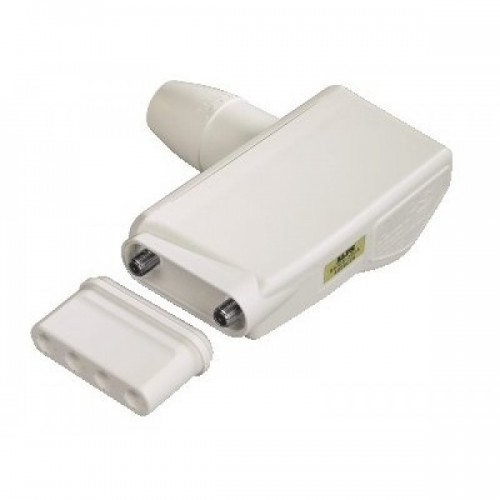

Schotel afmeting B x H: 75 x 64 cm  ik zou dan voor de alps gaan

deze past altijd en is al jaren betrouwbaar



kijk hier ook effe

https://www.sat4all.com/forums/topic/294654-visiosat-schotel-afstellen/




aangepast door smetje limb.BE

1x Dreambox 900UHD Openatv 7.4 2x  TRIAX 110 TDS 4x twin lnb 1x Channel Master 1.20

1x DREAMBOX 8000 HD pvr 1x Dreambox 800se  1x GIGABLU HD QUADPLUS  1x Sab unix triple 1x Xsarius Galaxy 4K  1x gigablue trio

1x Samsung UE65MU7070 4K Ultra HD Smart LED  1x Samsung  UE46F6650SSXXN led



Link naar reactie
Delen op andere sites

Een Inverto Black Ultra Quad is 71mm breed en kan alleen maar op een Triax 110 gemonteerd worden als je daar de vier bekende satellieten mee wilt ontvangen.
Welke Visiosat HD schotel heb je?

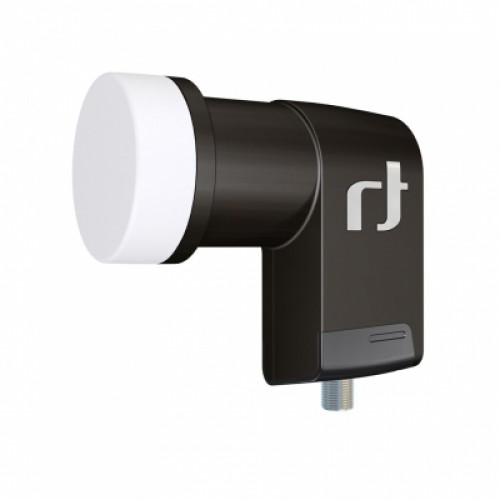

Een lnb die bijna net zo goed is als de Inverto Black Ultra is de Inverto Black Premium Quad. Die kun je met de koppen tegen elkaar zetten maar zolang ik niet weet welke schotel je precies hebt weet ik niet of die wel op je schotel passen.



Link naar reactie
Delen op andere sites

Welke merken gaven bij jou de geest?

VU+ Ultimo 4K PLI 9.x dual DVB-S2 FBC tuner met 750Gb WD Blue, VU+ Zero 4K PLI 9.x  Visiosat G4 Quadro met 3 Alps quad en 1 Inverto Ultra Black quad, LG G1 Oled Evo 77 inch, Sony Bravia KDL 65-XD7505, , Nvidia Shield TV Pro mediaplayer, Denon AVR-X3500 audioreceiver. Zone 1: 2X Kef IQ90, 2x Kef IQ10, Kef IQ60c, BK XXLS 400 subwoofer. Zone 2: 2X Tangent EVO4. Fritzbox 7590. Synology DS418, Raspberry Pi 3B

Link naar reactie
Delen op andere sites

Met dank voor de uitvoerige info.

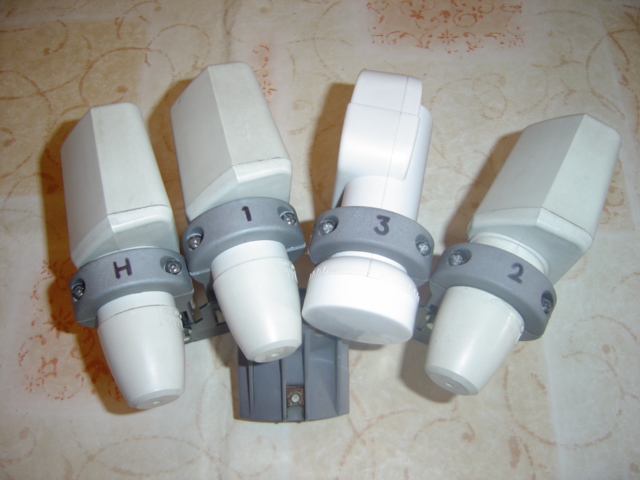

Ik heb een Visiosat Bisat (GF20) met een houder voor 4 lnb’s. Het is inderdaad krap met de ruimte. Op de Astra3 positie moest zelfs een kegelvormige kop om het passend te krijgen.

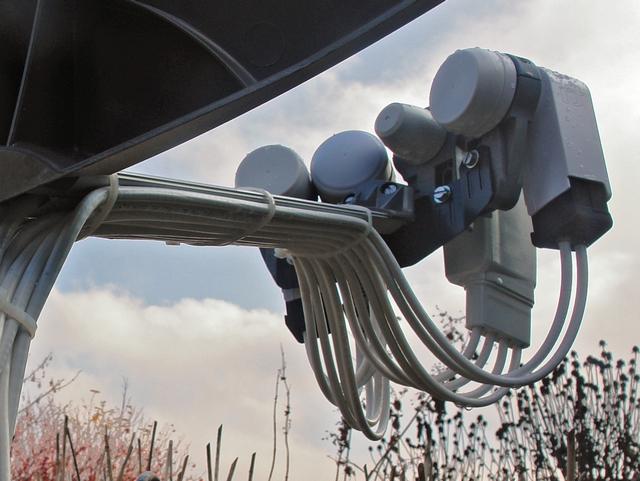

Bijgaand een foto van de originele opstelling. Inmiddels zijn 3 LNB's vervangen.



Diegene die nu defect raakt is zelfs de meest recente vervanging: Een Smart Titanium Octo LNB op Astra1. Overigens alleen de "verticale" antenne. Transponders met horizontale polarisatie kunnen nog worden ontvangen. De voorgaande zwakke LNB's weet ik niet helemaal zeker (ik lette toen nog niet zo op het merk) maar het waren hoogstwaarschijnlijk Chess Edition Quads. In ieder geval doet de Alps Quad op Astra3 het na 7 jaar nog wel goed.



Ik denk dat ik vooralsnog maar voor de Alps ga. En indien mijn vrouw geen problemen heeft met een grotere schotel voor een opstelling met Triax en Inverto's.


T90 met 5W, 4, 9, 13, 16, 19, 28E. 2x EMP Centauri 17/8. 6xSUR420.
W10 PC, Ryzen7-3700, TBS6590 dual met CI - DVBDream - LG Oled 55"

VU Ultimo; 2xtwin FBC, VU Uno met twin FBC - Samsung QLED 75"

Link naar reactie
Delen op andere sites

Je hoort wel vaker dat octo-LNB's niet erg betrouwbaar zijn. Ze worden daarom vaak afgeraden. Al bevestigen de uitzonderingen de regel, en zijn er soms ook goede, zonder problemen.



Kijkend naar je foto:

Hangen je LNB's wel in een schuine lijn t.o.v. de horizon? Met andere woorden hangt je linker LNB op de foto (die voor 13oost) wel lager dan de rechter LNB op de foto (die voor 28oost)?

Ik kan dat niet goed beoordelen aan de hand van je foto. Maar dat zou wel moeten, voor de beste ontvangst :) .



En aangezien 23oost over het algemeen wat zwakker is dan 19 oost, plaatsen veel mensen de ALPS (met kegelvormige kop) als dat kan op de 19 oost, en een 'normale' LNB (met een grotere kop) op 23oost. Maar ik weet niet goed of dat op een Visiosat BiSat ook gaat....



groet, A33

aangepast door a33

Tip: Als je reageert op een post, geef dan altijd een citaat van de (gehele) post waar je op reageert. Sommige leden kunnen namelijk hun oorspronkelijke posts achteraf nog wijzigen, en wel veel langer dan de sinds jaar en dag in de huisregels (voor alle leden) vermelde periode van 30 minuten. Dat dat inbreuk doet aan de continuïteit van de foruminhoud, en een ongelijk speelveld creëert, wordt kennelijk (helaas) niet belangrijk geacht.







Link naar reactie
Delen op andere sites

Inderdaad a33, octo-lnb's zijn vaak niet erg betrouwbaar maar ja overschakelen op een 17-8 multiswitch is ook niet altijd handig.

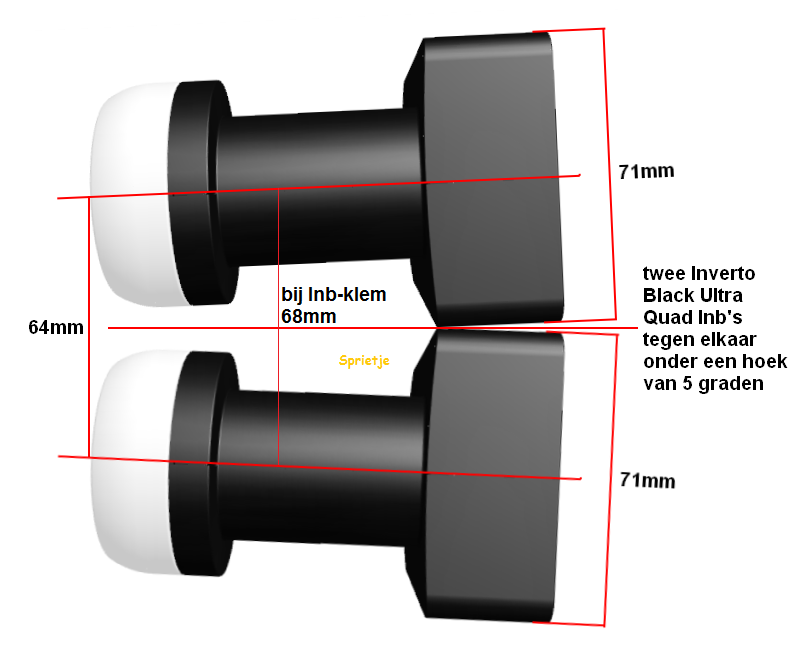

Een Inverto lnb op de 23,5 positie is zeker aan te bevelen en kan ook, zie bijlage.
Hoe schuin de lnb's moeten staan wordt bepaald door de regio waar de schotel staat.



Link naar reactie
Delen op andere sites

De foto is schuin onder de schotel door genomen met groothoek. Dit vertekent de oriëntatie nogal. Ik heb het even gecheckt en zijn gelukkig goed uitgelijnd. Bedankt voor de tip, ik wist dit nog niet.



De signaalsterktes variëren over de diverse LNB's van 71 tot 79%, zonder dat er een duidelijk sterkere of zwakkere positie per satelliet uit af te leiden is. Maar door de bank genomen moet de gemiddelde signaalsterkte toch wat hoger kunnen. Mogelijk is de schotel in de loop der jaren iets uit balans geraakt. Niet ondenkbaar want in ons buitengebied klinkt de veenbodem gestadig in door allerlei boeren die steeds lagere grondwaterspiegels eisen en toegewezen krijgen. Maar dat terzijde.



Die octo-lnb was indertijd een noodgreep omdat we toen behoefte hadden aan een 5e tuner op Astra1. Dit speelt nu niet meer.



Bedank ook voor de tip om de sterkste LNB op 23.5 te plaatsen. Volgens de foto van Sprietje moet het kunnen passen. Dank!

T90 met 5W, 4, 9, 13, 16, 19, 28E. 2x EMP Centauri 17/8. 6xSUR420.
W10 PC, Ryzen7-3700, TBS6590 dual met CI - DVBDream - LG Oled 55"

VU Ultimo; 2xtwin FBC, VU Uno met twin FBC - Samsung QLED 75"

Link naar reactie
Delen op andere sites

Bij de Visiosat Bisat worden nogal eens fouten gemaakt met het monteren van de lnb's.

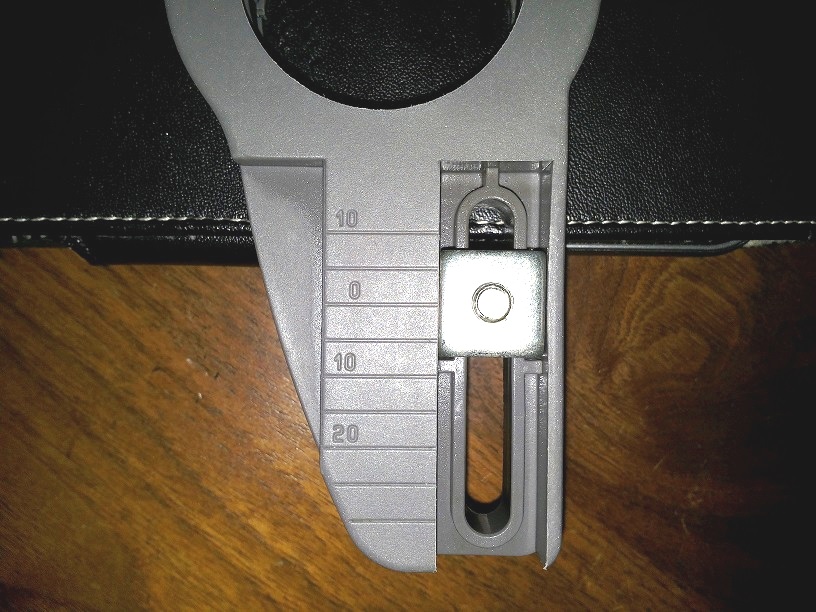

Om te beginnen moet de lnb voor de Astra 19,2 eerst in de nul-positie geplaatst worden, zie foto.
Daarna moeten de twee buitenste lnb's onder een hoek geplaatst worden die afhankelijk is van de locatie.

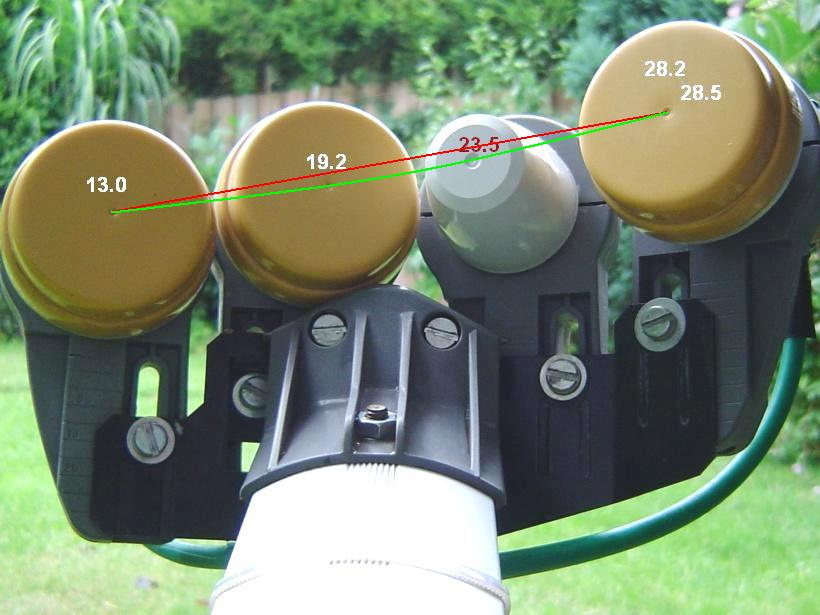

Als laatste moet je er voor zorgen dat je lijn waarin de vier lnb's staan licht gebogen is om ze op dezelfde kromming te krijgen als de Clarkebelt, zie foto.
