techniek Extern video signaal via een modulator in voeren

[columbo]

Hallo allemaal ,i.v.m Bewakiings camera klus ,wil de eigenaar van een huis het video signaal  van unit CS74Q ELRO in Het Digitaal-annaloog system van ZIGO in te pluggen ca.. 7 TV's ,+ internet,,ben ik op zoek naar een betaalbare oplossing .

,,via een modulator ,ik heb zo´n  ding van Hama geprobeerd ,resultaat nada.*//**

[Gast Mimisiku]

Als die camera analoge video afgeeft (CVBS) dan is een analoge RF modulator voldoende. Probleem bij Ziggo is dat de RF band stampvol zit. Er is vaak zelfs geen ruimte voor het oude CH 36 videokanaal.

[ceesv]

Komt er HDMI uit die camera?

Kijk dan eens naar HDMI naar DVB-c of DVB-T omzetters.



Edit, is een analoog signaal.



In deze tijd zijn er duidelijk betere systemen, met herkenbaar beeld.

Of je met een analoog sd signaal aan het einde van de keten nog beeld over houdt?



Ik gebruik zelf een ip systeem met ruim 30 camera's en kan over de hele wereld overal precies zien wat er op de locaties gebeurt.

Voor de prijs hoef je het niet te laten.



Voor analoog, kijk eens naar Polytron modulatoren.

[katwezel]

Marmitek megaview 20 , die hang je gewoon tussen je distributienet , werkt perfect kost onder de €100

[ceesv]

Probleem bij al die dingen is dat het dubbel zijband modulatie is, en met een overvolle kanalen bezetting op de Ziggo kabel zal je nogal wat moeite hebben om deze modulator storingsvrij in het raster te passen.

[columbo]

Ik heb met be hulp van een tesbeeldd generator die thuis op ch 36 heb ingesteld bij de klant op de tv ingesteld ,om vervolgens het  Zigo signal weer ingeplugd ,en het kanaal bleek geheel vrij te zijn,dus moet kunnen in Beek bij Nijmegen.het gaat om ca 6 tv toestellen ,en 1 horizon box.,die allen dmv div splitters en versterkers van goede kwalitijt zijn aangesloten op het kabel network van zigo

[ceesv]

Tja, dan een goede kwaliteit modulator aanschaffen, en de klant is tevreden.

[columbo]

Misschien dat er en modulator op de markt is die een digital chanel produceert ,anders moet de klant een ander dysteem aanschaffen met HDMI uitganng ,en dan naar ieder toestel een UTP kabel trekken ,voor HDMI exstender.

[ceesv]

Die zijn er, bijvoorbeeld van Polytron.

[Vogelzang]

Een soortgelijk probleem met één vast sat kanaal op Ziggo erbij zetten liep via een satontvanger in de meterkast naar kanaal 36.

Helaas kan. 36 vervallen en niets verder vrij. Een Speaka stereo rf-modulator gekocht die niet pas bij kan 5. als uitgang begon, maar ook 2, 3 en 4 was te kiezen. Dus kan. 4 genomen. Al jaren probleemloos een zender op 4 tv's erbij.

Speaka is niet meer te koop en de meeste rf-modulatoren beginnen bij kan.5 en hoger. Bezet dus.

Ik vond een soortgelijk apparaat met productcode 1075103 voor nog geen € 30.

Ik moet erbij zeggen dat ik geen retoursignalen tot 65 MHz gebruik (waar kan.4 in valt) omdat de TV die niet heeft en het internet via een andere provider dan Ziggo TV loopt.

[columbo]

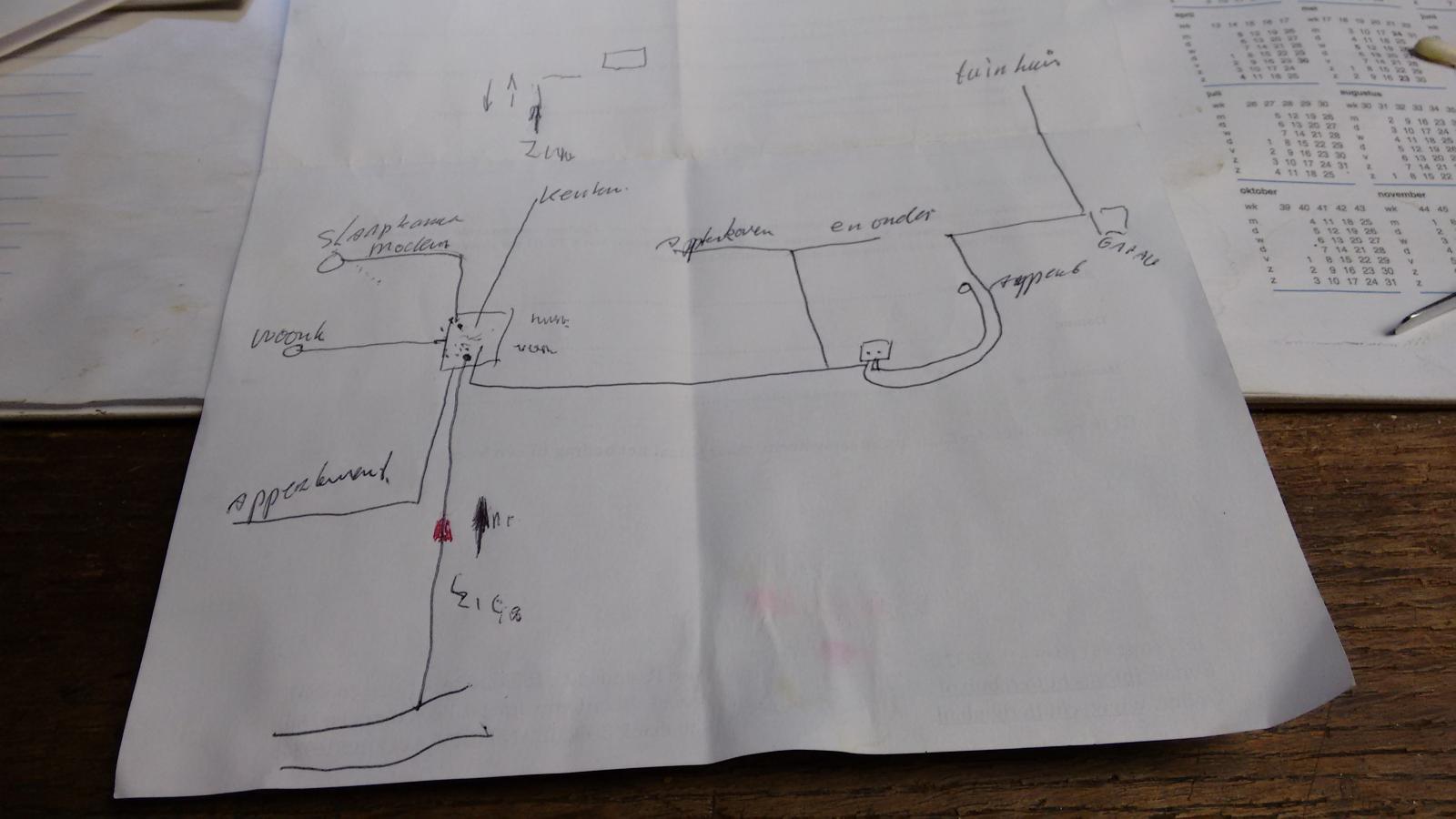

dat zou een mooie oplossing kunnen zijn daar het een zeer uiteen lopend geheel van kabel aansluitingen betreft , met 1 Horizon box en 1 modem ,zie foto  ..Als je voor mij een dergelijke Rf-modulator zou kunnen bezorgen,graag .

[columbo]

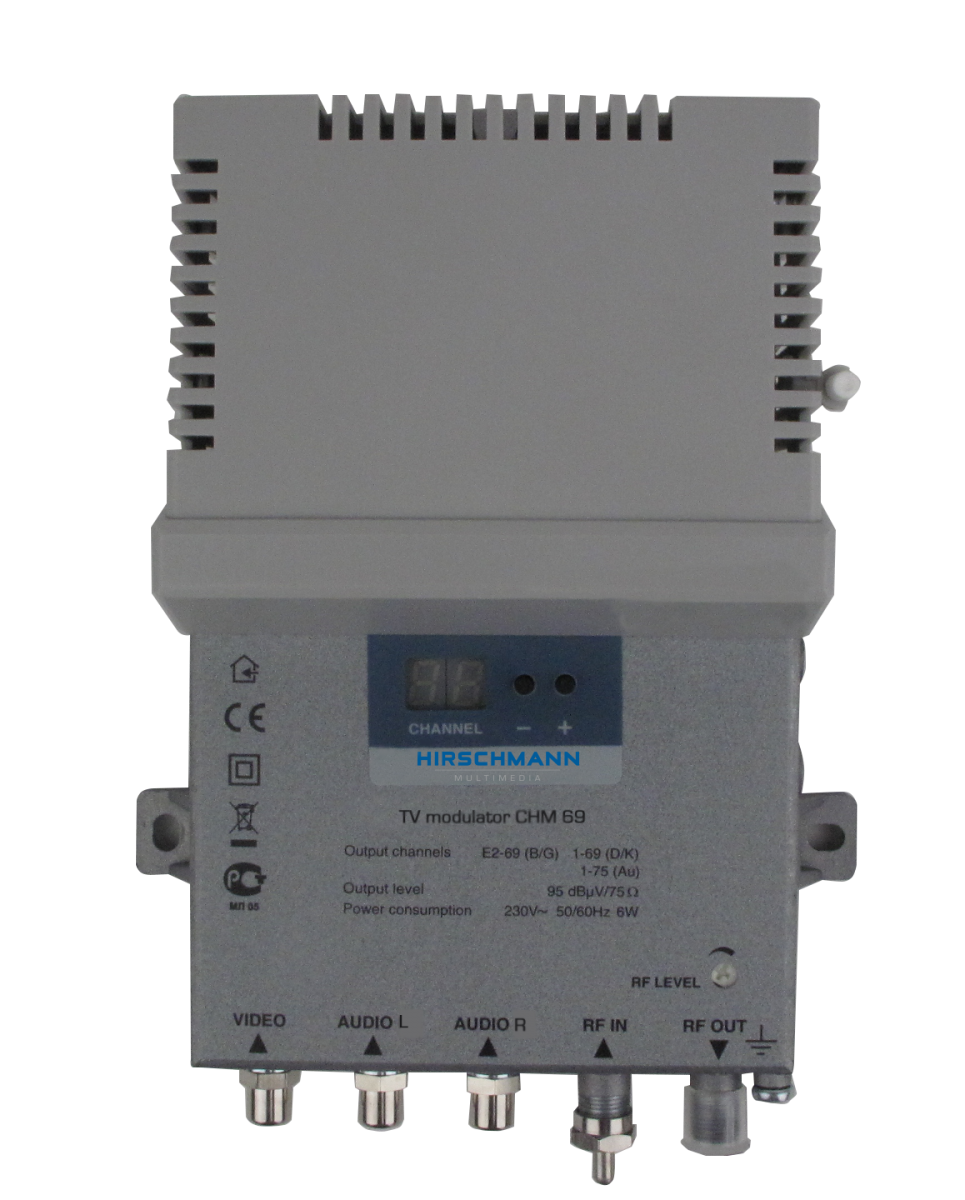

ik  heb een modulator van Hirrschmann  nl de chm 69 gevonden op het www.

[Drs. IJzerbout]

Waar komt dat onzinnige woord Enkelzijband Modulator eigenlijk vandaan?

Bij analoge AM televisie is er helemaal geen sprake van enkelzijband modulatie. De hoofdraaggolf met beide zijbanden worden wel degelijk uitgezonden.

Echter is de hoofdraaggolf alsmede één zijband gedeeltelijk onderdrukt. De andere zijband wordt niet onderdrukt.

Dit heet VSB modulatie: Vestigal Side Band modulatie.

Bij echte EZB modulatie zou de detector schakeling aan de ontvangerkant veel te gekompliceerd worden.

[Drs. IJzerbout]

Hetgeen ik dus al uitgelegd heb. Had ik geen Wikipedia voor nodig.



Analoge AM televisie heeft beide zijbanden nog, welliswaar is er één van de zijbanden gedeeltelijk onderdrukt. (dus niet geheel)

De draaggolf is er ook nog..maar ook hier gedeeltelijk onderdrukt.

Hierdoor wordt een hoge efficientie gewaarborgd en een eenvoudige detectie in de TV ontvanger. In feite heb je alleen maar een diode nodig om de omhullende terug te krijgen.

Verder blijven de differential gain en differential phase nog binnen acceptabele waarden.

Bij EZB/SSB is dit extreem moeilijk of beter gezegd onmogelijk. EZB is goed voor gesproken woord en meer niet. Zendamateurs kunnen dit eendengekwaak prima horen maar meer heb je er niet aan.

TV technici noemen VSB modulatie ook wel Quasi Single Sideband.

2 november 2016 aangepast door Drs. IJzerbout

[columbo]

DE Klant heeft besloten een moderner camera system aan te schaffen met internet mogelijk heden..
