(lucht)druksensor gezocht.

[Con]

Eerst maar even wat uitleg.



Ik heb een (te kleine) sloot alwaar mijn hwa en vwa (septictank)

op uitkomt. Ook de overlopen van mijn 2 vijvers.



In die sloot heb ik een dikke dompelpomp hangen welke bij een

te hoge stand het water verpompt naar een andere zeer lange

sloot aan de overkant van de weg met een 2 duimer onder de weg door.



Deze wordt nu capacitief gestuurd (3 RVS pennen) maar die raken

iedere keer vervuild.



Wat is nu mijn plan?



Ik plaats een verticale buis in de sloot met een diameter van zeg 110mm.

onder in de buis breng ik een paar gaten aan, de bovenkant maak ik

luchtdicht.

Bovenin de buis wil ik dan een druksensor plaatsen omdat, wanneer het

water stijgt, de druk oploopt. Met deze druk wil ik dan de pomp aansturen.



Kan iemand mij een richting geven wat voor een druksensor ik nodig heb?

Het gaat natuurlijk om zeer lage drukken. Als je het hebt over 50 cm buis

(lengte) zal de druk toenemen met (naar mijn mening) 5000 Pascal, de

opwaartse druk.



Ik zal ook nog even een proef doen als volgt.

Een verticale buis aan de bovenkant afgesloten. Aan de bovenkant

een drukmeter en dan de buis voorzichtig aan de onderkant vullen

zodat ik een goede indicatie krijg of de eerder genoemde druk

juist is.

50 jaar geleden wel natuurkunde gehad maar dit weet ik niet

meer goed boven water te krijgen.



1 oktober 2020 aangepast door Con

[mereltje]

Kan dat niet met een vlotter ?

[Con]

Dat zou normaal het meest logische zijn.

Echter de sloot staat na het vegen in een mum van tijd

weer vol met riet en dan wordt dat onbetrouwbaar.



Daarnaast is het leuk om de stand ook uit te kunnen lezen,

daar hang ik dan een esp-tje aan die communiceert met

domoticz.



En dan kan ik ook globaal zien hoevel regen er gevallen is.

Natuurlijk is de "zinkwerking"van de sloot die een scheef

beeld geeft. Want de sloot is mijn "zinkput".

[Big fellow]

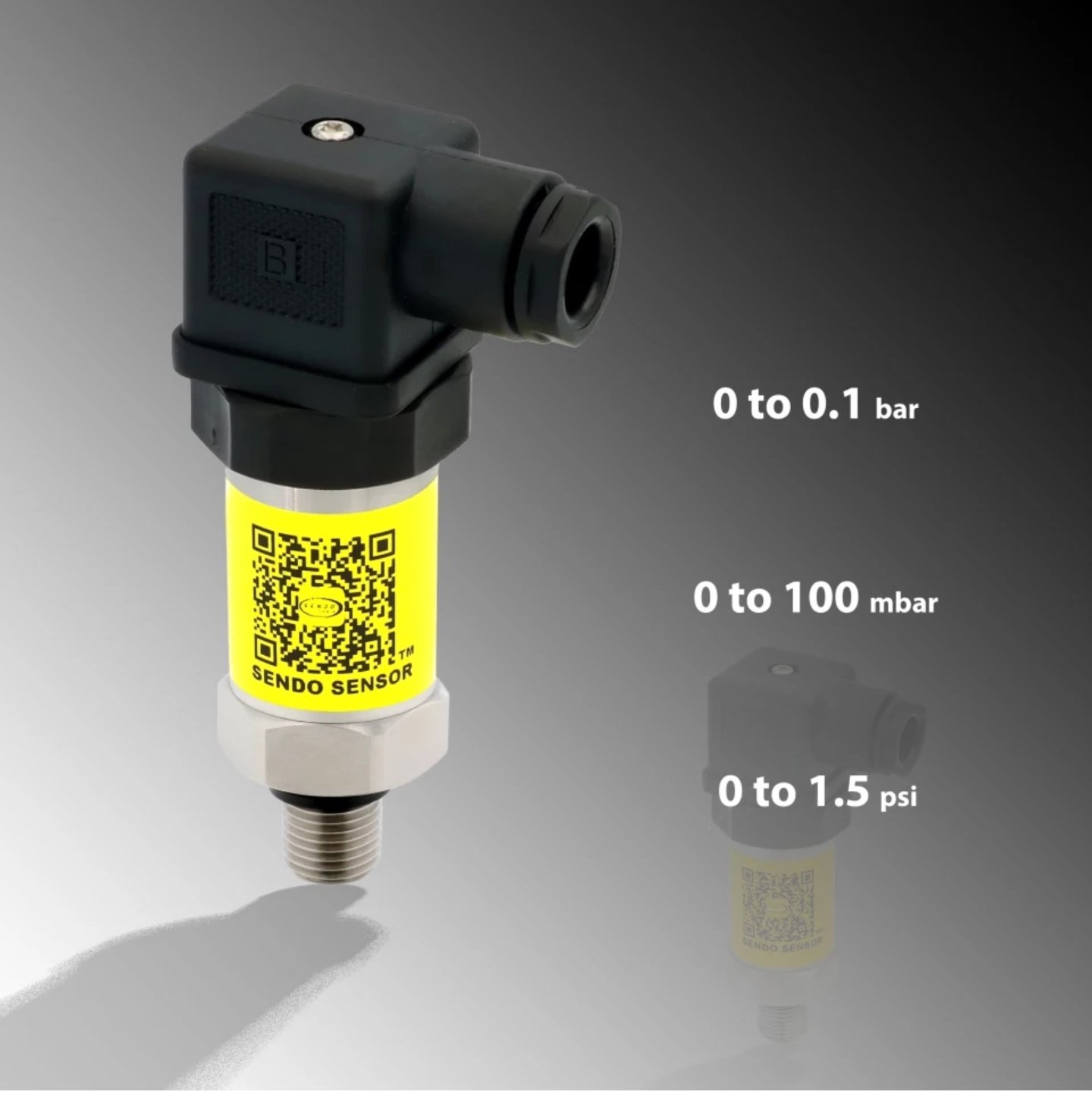

Zoiets?

Kost 45 usd, maar heeft een output die je kan aansluiten op een 0-5V DC ingang.... 😉

[iemand]

Even gezocht naar het schema, maar helaas.

De werking was.... Ieder uur de pomp aansturen en bepalen hoeveel stroom die trekt....

Bij geen water is er minder stroom dus kan de pomp, weer een uur uit.



Alternatief... in een wasmachine (bovenlader) zit ook een waternivo-sensor op basis van luchtdruk....

Dit icm dat zwarte potje onderaan de trommel.

[ceesv]

In Frankrijk hebben veel zwembaden zo een constructie als je beschrijft als zwembad alarm.

Frankrijk kent een wettelijke plicht om verdrinking van levende wezens in zwembaden te voorkomen, meestal werken die met een druksensor in een buis, die in het water hangt, en bij golven, lees er is iets in het water gevallen, reageert op niveau verschillen.

Bij een beetje winderige dag gaan al die zwembad alarmen doorlopend af, er reageert geen mens meer op die verdrinking alarmen.

Mocht je toch overwegen de vlotter op deze manier uit te voeren, bouw dan een aanspreek demper in, omdat anders je pomp steeds staat te klapperen.



Ik zou zelf naar een drijvende vlotter zoals je ze bij dompelpompen in gebruik ziet gebruiken, al dan niet in een apart communicerend reservoir om vegetatie problemen te voorkomen.

[Con]

5 uren geleden, Big fellow zei:

Zoiets?

Kost 45 usd, maar heeft een output die je kan aansluiten op een 0-5V DC ingang.... 😉



Ja zoiets zoek ik en is blijkbaar ook nog betaalbaar.

Ik ga weer eens lekker verder surfen, je bracht mij in een goeie richting.



Deze is ook IP67, handig want hij zit buiten.



Edit 1;

Leuk detail, met de QR code kwam ik op de juiste site...



Edit 2;

echt een leuk november projectje.

1 oktober 2020 aangepast door Con

[jeevanhoof]

Iets gelijkaardigs gebruiken we hier op het werk als extra hoog alarm op tanks.



Maar hier hangt de buis boven de vloeistof.

Moest om de een of andere reden de peilregeling (en meting) niet werken dan stijgt de vloeistof tot in de dompelpijp.

De druk loopt dan snel op in de pijp en wordt dan gemeten met een druktransmitter.

Soms wordt er ook gebruik gemaakt van een trilvork.

Deze trilt op een bepaalde frequentie.

Als er vloeistof tegen de vorken komt veranderd de frequentie en weet men dat er vloeistof aanwezig is.



Dus je idee om met een dompelpijp en druksensor te werken is goed gezien.



mvg

[JoeC]

@Con Kan dit niet met 2 reguliere druk sensoren en een drukventiel?  Bijvoorbeeld een BME280 of goedkoper?  1 buiten de buis, in 1 de buis.  "Normaal" is ongeveer gelijke druk, overdruk in de buis is teveel water, onderdruk te weinig.  Overdrukventiel om te zorgen dat de druk niet te hoog wordt voor de sensor, onderdruk mag best veel zijn denk ik (vgl 6km hoogte oid).  Arduino/ESP8266 proggie, wat ingebouwde marges dan ben je volgens mij klaar.  En wat betreft het slootvegen: Je hebt zelf in de hand hoe snel je pomp reageert.  Wsch praat het met je domotica: bouw een aan/uit/pauze periode in......

[jopiesat]

Andere richting: buis in het water met bovenin een time of flight sensor die de afstand tot het wateroppervlak meet. Wellicht te bouwen tot permanente meting icm arduino?



[DeltaFM]

Je zou natuurlijk ultrasoon (bv HC-SR04 en een arduinootje) de afstand tot het water kunnen meten...

[alias haha]

Bij ons op het werk gebruiken we veel echo/radar/ultrasone sensoren als niveau meting, ook vlotter en trilvork meting.

Hier nog meer toepassingen wat mogelijk en redelijk betaalbaar

23 oktober 2020 aangepast door alias haha

[satcor64]

Zoek eens op Agma buisvlotter werkt ook perfect.

Anders misschien een drukschakelaar uit een wasmachine reageren ook op lage druk.

En sommige zijn ook iets te regelen..

[Sprietje]

Omdat het niet om schoon water gaat maar om vuil water waar ook planten in groeien, zou het heel goed kunnen dat er in het water gasvorming ontstaat die dan in de afgesloten buis terecht kan komen. De druk in de buis kan hierdoor oplopen waardoor de meter verkeerd gaat reageren.
Een luchtdrukmeter lijkt me dus niet betrouwbaar.
Mijn lijkt een waterdrukmeter uit de wasmachine een betere oplossing. Die hebben meestal ook meerdere meetpunten, het normale waterniveau, een verhoogd niveau en een storingsniveau.

En die zijn volop gratis voorhanden bij afgedankte wasmachines.



[Psychosammie]

Oproep aan iedereen om z'n gebruikte wasmachine bij Con af te leveren 😂



Sorry Con, kon het niet laten.
