Het avontuur begint: de Technisat Multytenne plaatsen

[Sprietje]

Nee SuperCow, dit is geen grapje. Iemand met een Multytenne die te weinig signaal had heeft dat zo gemaakt.
Wat in ieder geval niet kan is dat de rechthoekige schotel van de Multytenne kunt verwijderen. Bij een grotere schotel moeten ook de lnb's op een grotere afstand van de schotel staan en dat klopt dan niet meer. Of het ook voor een beter signaal zorgt met zo'n Triax er achter weet ik niet. De maker van deze schotel zei van wel maar het is moeilijk te geloven.


[trust]

Hoogstens scherm je de achtergrond ermee af waardoor er iets minder thermische ruis in de LNB kan komen.

Cees , ik denk dat je daarmee de spijker op z'n kop slaat .

[ceesv]

Gezien de fysieke afstand tot de lnb zal het signaal nagenoeg niet in fase zijn met het hoofdsignaal.

Zelfs al is dit wel in fase, zal er een looptijd verschil optreden, wat zo mogelijk nog verstorender is voor het decoderen van het signaal, de BER zal toenemen.



Het signaal is daar de grotere afstand op de buitenrand langer onderweg, vergelijk het maar met reflecties bij analoge VHF/UHF ontvangst.

[SuperCow]

Oke, dat is duidelijk

Aangezien ik een leek ben ga ik er maar niet mee experimenteren

Ik ga wel dan op veilig spelen met een triax 78 en een tripple LNB.

Misschien niet hier in de juiste topic, maar in een andere topic had sprietje over een inverto IDLM-SINM20-TRPMN-8PP tripple lnb met 1 uitgang

Die kan je bij groot warenhuis krijgen voor 29 euro met verzenden Ik heb maar 1 ontvanger, ik doe alles op low budget is dat eventueel een oplossing voor me.



Na een digitale satfinder te hebben gekocht heb ik ook een digitale waterpas gekocht, dus echt low budget word het niet meer

1 februari 2016 aangepast door SuperCow

[Sprietje]

Je moet er wel rekening mee houden dat de diseqc-volgorde van de triple-lnb single anders is dan van de CanalDigitaal triple-lnb en wel:
Astra 23,5 is #1
Astra 19,2 is #2
Astra 28,2 is #3
zie: http://www.inverto.tv/products/product.php?id=262&typ=2


1 februari 2016 aangepast door Sprietje

[SuperCow]

Oke, de multytenne project is voor mij voorbij. Ik krijg astra 23.5 niet beter dan 40% en dan gaat het signaal van 10-40% heen en weer. Ik heb zelfs fijn afgesteld met borgringen achter de pan, zodat ik ze elke keer een beetje kon aandraaien. Ik heb vergeten om weer een foto te maken, maar de pan zit te dicht tegen de muur, elke keer als we de blok hout achter deden om verder van de muur te komen ging het signaal omhoog, maarja we zaten al aan 15cm aan blokken hout op elkaar, het houd een keer op.

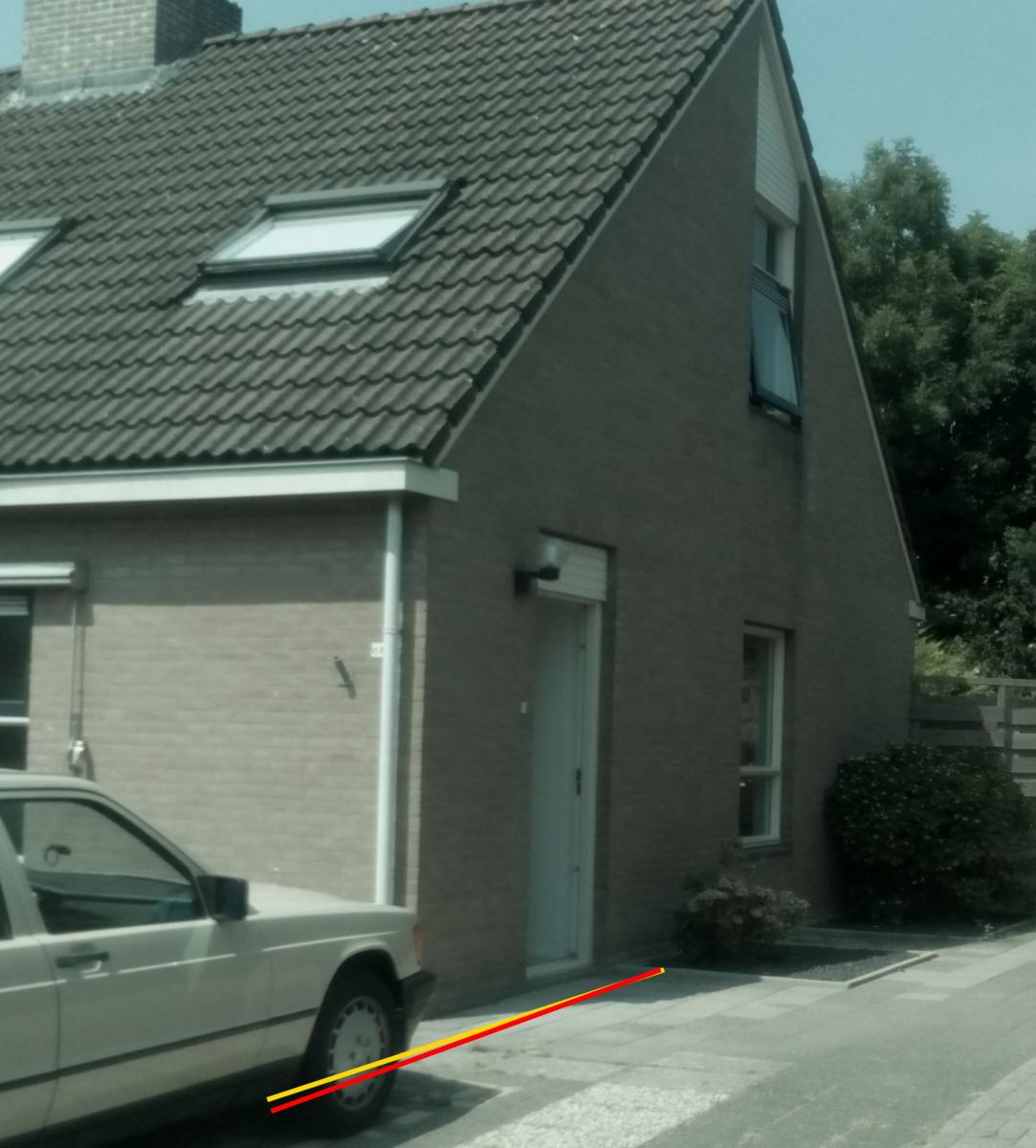

Hier een foto van de muur van mijn huis, de pan zit ongeveer een 50cm boven de buitenlamp. Probleem is de dakpannen steken ook nog wel 5-6 cm over.

De gele streep loopt met de muur mee, en de rode streep is de hoek van de pan.



Heb ben er al 2 en een halve middagen mee bezig geweest, ik ben er klaar mee. Ik heb ook het nadeel dat ik de schotel nergens anders op kan hangen, alleen de schoorsteen blijft over, maar daar kom ik niet, of aan de voorkant van het huis, maar dat wil ik zelf niet.



Dus als ik een triax 78 neem, met die inverto IDLM-SINM20-TRPMN-8PP LNB moet het dan wel lukken?. Ontvanger is geen probleem, ik kan de diseqc instellen.

6 februari 2016 aangepast door SuperCow

[Sprietje]

Beste SuperCow

De rode streep is dus de Astra 19,2 als ik het goed begrijp want die lnb zit precies in het midden van de Multytenne. Wordt die lijn zo ook door Dishpointer aangegeven? Laat dat eens even zien met de afbeelding van Dishpointer.
Dan zou je hooguit met de Astra 19,2 problemen moeten hebben maar zelfs dat verwacht ik niet.
Omdat de signalen van de Astra 23,5 en 28,2 een stuk schuiner langs de muur vallen, moet dat helemaal geen problemen opleveren.
Heb je de coaxkabel wel goed aangesneden en de buitenmantel omgevouwen?
Maar een Multytenne afstellen luistert heel precies. Als je de schotel 1-2mm verdraaid van links naar rechts of in elevatie, merk je al verschil. Je moet echt elke procent pakken die er te halen is en met het vastzetten mag je geen procent terugvallen.
Gebruik je wel fatsoenlijke coaxkabel?


[Marc-Sim]



..... Dus als ik een triax 78 neem, met die inverto IDLM-SINM20-TRPMN-8PP LNB moet het dan wel lukken?. Ontvanger is geen probleem, ik kan de diseqc instellen.

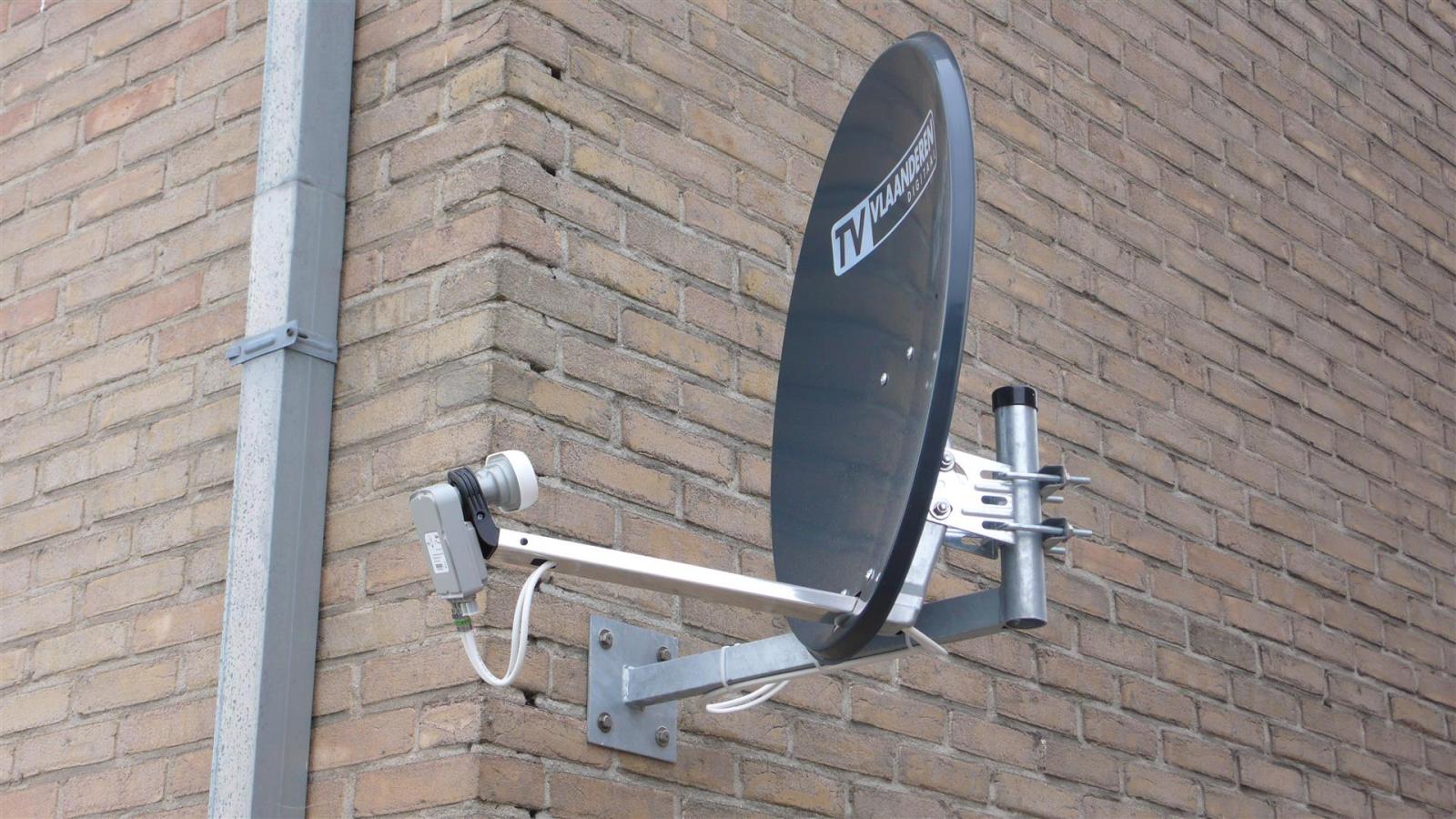

Door een langere meurbeugel te gebruiken kan je ook wat om de hoek kijken.



(Foto toont de 19.2° in de klem ten tijde van de kritische 12722 waarop toen de belangrijkste Vlaamse zenders werden ontvangen)





[Sprietje]

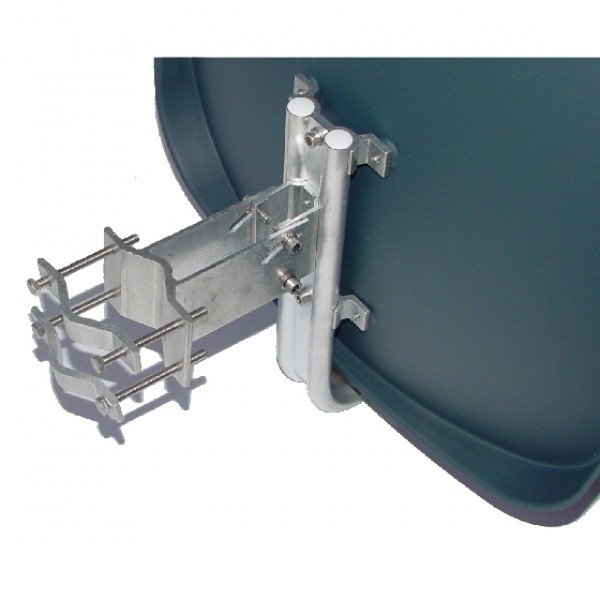

Dat klopt wel Marc-Sim maar als je een bevestiging hebt zoals op de foto in bericht 125, dan zul je eerst een andere bevestigingsbeugel moeten kopen.


[SuperCow]

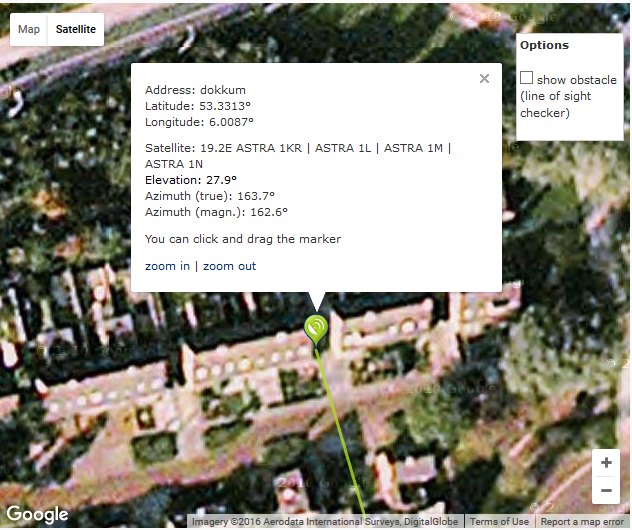

Dit is de exacte locatie van mijn huis/schotel. Tegenover mijn zijn er geen obstakels.

Astra 19.2 en 28.5 gewoon goed signaal 75% zonder echt fijn af te stellen. De 23.5 is zo gevoelig als ik de schotel maar net aanraak (alles zit aangedraaid) verlies ik al signaal.

Ik gebruik hirschmann coax kabel. En de buitenmantel(de koperen geweven mantel) zit goed om de wartel heen voor contact.

6 februari 2016 aangepast door SuperCow

[Sprietje]

Tja, dat is natuurlijk geen plaatje om naar te kijken.

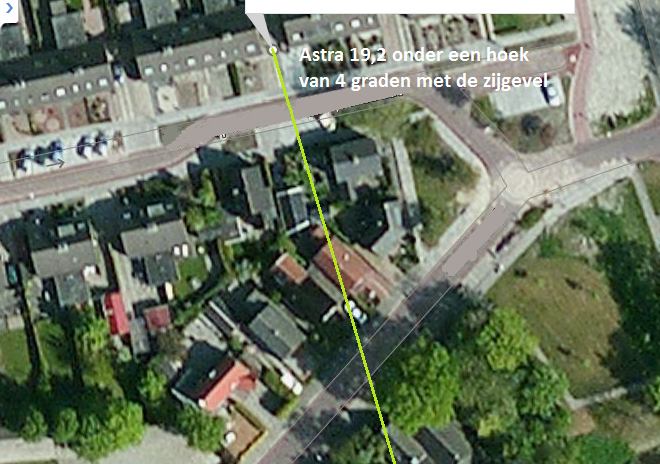

Hier een plaatje wat duidelijker is.
Ik heb de hoek opgemeten en de signalen van de Astra 19,2 maken exact een hoek van 4,0 graden met de zijgevel van het huis.
Dit kan dus geen belemmering zijn voor de signalen van de 19,2e, laat staan voor de 23,5 en 28,2.

Een hoek van 4 graden wil zeggen dat op een afstand van 90cm van de schotel, de pannen ruim 6cm mogen oversteken als de schotel strak tegen de muur aan zit.
De coaxkabel is prima.
Je zult de schotel nauwkeuriger moeten uitrichten op de Astra 23,5.
Bedenk dat als je de buitenrand van de schotel 1-2mm verplaatst dit al een flinke invloed heeft in de signaalkwaliteit.


[satkijker]

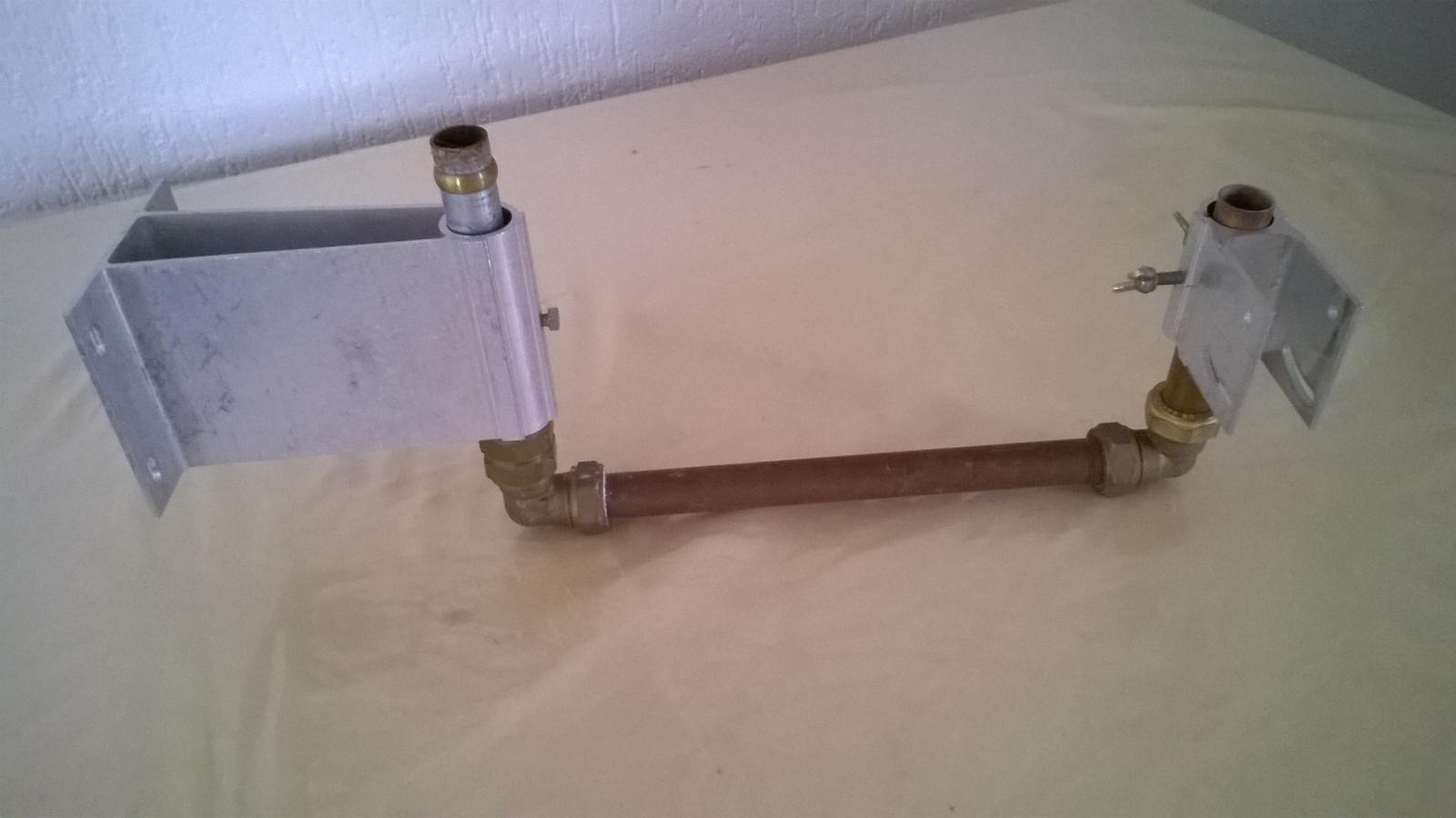

Als de originele muursteun te kort is kun je die simpel verlengen met twee knie knelkoppelingen en een paar stukjes buis van rond 22 mm. Kan ook met soldeer knie maar dan wel de dikke soldeer knie.





[Henk1]

Supercow,

Op de foto bij bericht #141 zie ik een tuinschutting. Is de schotel niet op een (gestabiliseerde, verstevigde) staander daarvan te bevestigen ?

[SuperCow]

Bedankt voor de hulp en tips allemaal, maar ik heb de handdoek in de ring gegooid.

Maar ik heb een via marktplaats een triax78 met muurbeugel(45cm) gekocht voor 10 euro, en de trippel LNB inverto.

Aankomende vrijdag gaan we hier(ik en mijn pa) mee bezig.



Ik zal de beloofde foto van de technisat nog wel hier plaatsen, en uiteraard hou ik jullie op de hoogte van de triax vorderingen.

[Sprietje]

Bedenk dat een triple-lnb op een Triax 78 ook geen makkelijke afstelling is. Het luistert allemaal erg nauw maar je zult aanzienlijk beter signaal hebben. Let er op dat je de triple-lnb in Dokkum 11 graden schuin zet, de kop van de Astra 19,2 het laagste.
