Afstellen draaibare schotel, ontvanger en satfinder komen niet overeen

[BrunoVP]

9 minuten geleden, Skoopy zei:

@BrunoVP:

Mag ik een andere aanpak voorstellen:

1) Gebruik dishpointer.com om exact de richting naar 4,8E te bepalen.  Bovendien geeft dishpointer je ook de elevatie.
2) Plaats je schotel rechtstreeks op de paal (zonder motor), en richt nu op 4,8E.
Op deze manier kan je de elevatie van de schotel vast zetten voor je de motor monteert.

En het zorgt ervoor dat je de satelliet in hebt gescand.  (vermoed dat dit nog niet het geval is)

3) Plaats de schotel op de motor.   Je wijzigt de elevatie van de schotel niet,  je kan nu de elevatie vd motor juist instellen.

Al goed en wel. Maar mag ik volgende bedenking maken? De rotor staat al 30° naar voor. Ik heb mijn bedenking dat motor dan helemaal niet juist gaat richten. Door die 30° komt de skew van de LNB steeds in de juiste stand. Of is mijn denkwijze wederom verkeerd?

[Sprietje]

De motor moet ingesteld worden op de latitude waar de schotel wordt geplaatst. Daarna moet de elevatie van de schotel ingesteld worden zodat hij op de satelliet gericht staat. Op welke schotel-elevatie dit is, is afhankelijk van de knik in de motorbuis. Die is niet bij alle motoren hetzelfde.
Bij een juiste instelling volgt de schotel precies de Clarkebelt. Omdat de schotel bij het draaien ook kantelt, veranderd ook de skew maar dat wil niet zeggen dat de skew voor alle satellieten dan ook goed staat. De Astra 19,2, 23,5 en 28,2 hebben namelijk een pré-skew van 7,5 graad waardoor de signalen van deze satellieten niet optimaal ontvangen worden. Dat geldt ook voor bijna alle Eutelsat satellieten.



[BrunoVP]

4 minuten geleden, Sprietje zei:

De motor moet ingesteld worden op de latitude waar de schotel wordt geplaatst. Daarna moet de elevatie van de schotel ingesteld worden zodat hij op de satelliet gericht staat. Op welke schotel-elevatie dit is, is afhankelijk van de knik in de motorbuis. Die is niet bij alle motoren hetzelfde.
Bij een juiste instelling volgt de schotel precies de Clarkebelt. Omdat de schotel bij het draaien ook kantelt, veranderd ook de skew maar dat wil niet zeggen dat de skew voor alle satellieten dan ook goed staat. De Astra 19,2, 23,5 en 28,2 hebben namelijk een pré-skew van 7,5 graad waardoor de signalen van deze satellieten niet optimaal ontvangen worden. Dat geldt ook voor bijna alle Eutelsat satellieten.



Dan staat de motor alvast juist. Volgens de handleiding moet de schotel dan op 22.6° komen. Zaak is dat ik geen gradenboog heb met decimalen. En een digitale van €80 is er wel wat teveel om eenmalig te gebruiken.

[mebo870]

De elevatiehoek voor de schotel is terug te vinden in een tabel bij de handleiding van de motor, naast de latitude van de woonplaats vind je de  "Dish bracket angle" ofwel de elevatiehoek voor de schotel.



16 oktober 2021 aangepast door mebo870

[trust]

33 minuten geleden, BrunoVP zei:

Al goed en wel. Maar mag ik volgende bedenking maken? De rotor staat al 30° naar voor. Ik heb mijn bedenking dat motor dan helemaal niet juist gaat richten. Door die 30° komt de skew van de LNB steeds in de juiste stand. Of is mijn denkwijze wederom verkeerd?

Wat bedoel met de rotor staat al 30º naar voren ?

Jouw breedtegraad is 51,0º  , stel de rotor daar op af , daarvoor staat aan de ene zijde een schaalverdeling op de motor , soms een elevatie schaal aan de andere zijde , die moet dan op 39º staan .

[ceesv]

20 minuten geleden, BrunoVP zei:

Zaak is dat ik geen gradenboog heb met decimalen. En een digitale van €80 is er wel wat teveel om eenmalig te gebruiken.

Er zijn talloze gratis hoekmeter apps voor je (Android) telefoon te vinden..

Geen precisie instrument, maar het geeft wel aardig aan hoe groot de hoek is.



[trust]

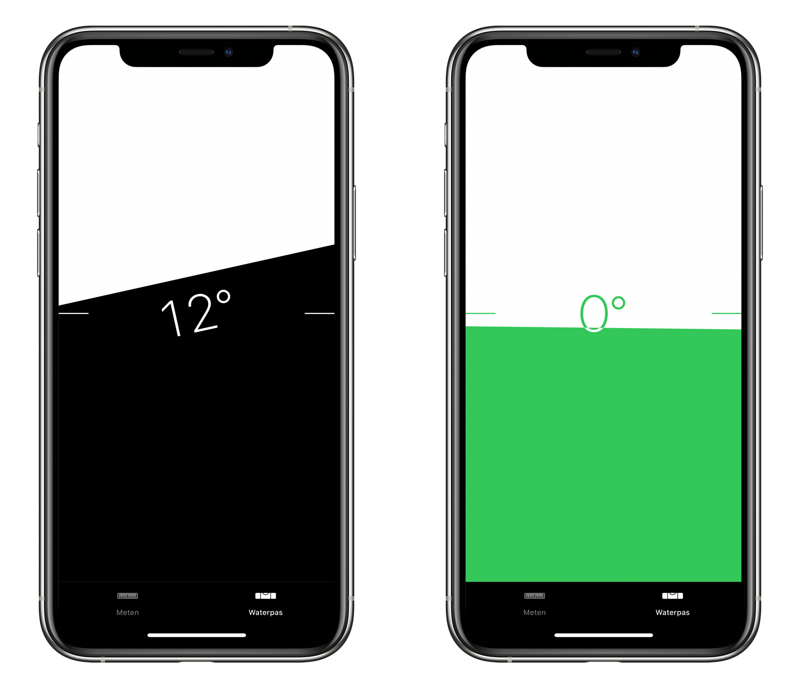

en op een iphone zit ie er standaard op

[Sprietje]

1 uur terug, BrunoVP zei:

Dan staat de motor alvast juist. Volgens de handleiding moet de schotel dan op 22.6° komen. Zaak is dat ik geen gradenboog heb met decimalen. En een digitale van €80 is er wel wat teveel om eenmalig te gebruiken.

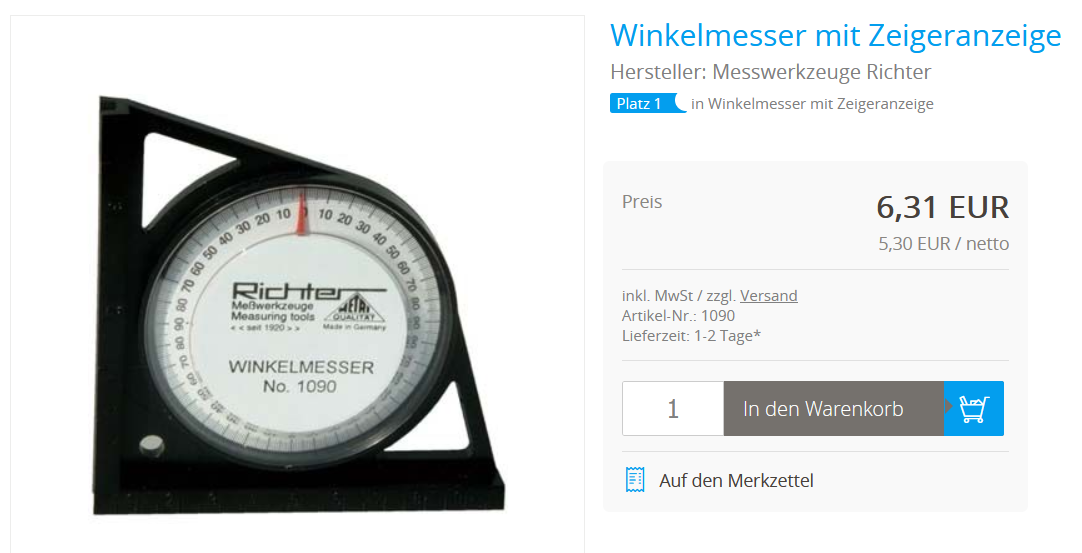

En heb je ook geen waterpas waarmee het ook kan?

Ik heb in 10 jaar tijd op dit forum nog niemand meegemaakt waarbij het afstellen van een draaibare schotel zo moeizaam verloopt als in dit draadje.

Ik krijg er een beetje dit gevoel bij:







16 oktober 2021 aangepast door Sprietje

[BrunoVP]

42 minuten geleden, Sprietje zei:

En heb je ook geen waterpas waarmee het ook kan?

Ik heb in 10 jaar tijd op dit forum nog niemand meegemaakt waarbij het afstellen van een draaibare schotel zo moeizaam verloopt als in dit draadje.

Ben net teug van boodschappen doen. Moet ook gebeuren.

Ik ben er ook niet constant mee bezig. Heeft voor mij geen hoge prioriteit. Heb nog steeds kabel-tv. In het slechtste geval kan ik ook terugvallen op een PC die speciaal voor internet tv is gemaakt.

Wel tof dat er op dit topic zoveel reacties kom. Maar neem mij het kwalijk. We wijken af van de essentie van dit dit topic. De vraag was eigenlijk: heeft er iemand een verklaring om het feit dat, als ik mijn SatLink als voedingsbron neem voor de LNB en dan tussen LNB en SatLink de Bente ertussen hang, Bente opeens een LOCK aangeeft ook al staat de schotel er helemaal niet op gericht. Ik bedoel hiermee dat Bente op preset 28.2° staat en de schotel totaal ergens anders is naar gericht.

16 oktober 2021 aangepast door BrunoVP

[BrunoVP]

1 uur terug, trust zei:

Wat bedoel met de rotor staat al 30º naar voren ?

Jouw breedtegraad is 51,0º  , stel de rotor daar op af , daarvoor staat aan de ene zijde een schaalverdeling op de motor , soms een elevatie schaal aan de andere zijde , die moet dan op 39º staan .

Mag ik nu heel even brutaal wezen? 1 uur geleden schreef ik al dat de motor op 51° staat en dat de schotel dan op 22.6° moet komen. Ik doe een poging om elk antwoord te lezen en desnoods te herlezen tot ik het snap.

[D-box]

Wat een gedoe alle maal

@BrunoVP

Ik raad je aan om het anders gewoon op de boeremanier te doen (dus gewoon via de DiSEqC 1.2 manier zoals beschreven door @Eduard07 en mij.

Of je inverdiepen in de posting van @Skoopy, dan heb je m meteen zuiver.

Wel van tevoren de parameters invoeren van Equatoriaal Guinea die ik je heb gegeven.

Satmeter er tussenuit ; je moet met z'n tweeën zijn.



de buurvrouw zit beneden en schreeuwt wanneer je beeld hebt, vervolgens kan het finetunen beginnen; zet je "balken" waarop je de signaalsterkte en quality kunt zien in je ontvanger aan in je menu,

je schreeuwt "ik ga nu naar rechts" of "ik ga nu naar links" en "ik ga nu naar boven" of "ik ga nu naar beneden".



Daarna de USALS gegevens invoeren.

En je koopt een doosje chocolade van Merci voor haar.



Dit is de snelste manier, maar de juiste manier is van @Skoopy; je hebt dan alles zuiver en minder afstelwerk.







[Sprietje]

23 minuten geleden, BrunoVP zei:

De vraag was eigenlijk: heeft er iemand een verklaring om het feit dat, als ik mijn SatLink als voedingsbron neem voor de LNB en dan tussen LNB en SatLink de Bente ertussen hang, Bente opeens een LOCK aangeeft ook al staat de schotel er helemaal niet op gericht. Ik bedoel hiermee dat Bente op preset 28.2° staat en de schotel totaal ergens anders is naar gericht.

Je en als we dan vragen welke zender je dan wel ontvangt, komt er geen antwoord.



[BrunoVP]

4 minuten geleden, Sprietje zei:

Je en als we dan vragen welke zender je dan wel ontvangt, komt er geen antwoord.



Weet het niet meer. Al zoveel veranderd. Maar ik dacht ofwel 19.2 ofwel 13.

Ik heb SKY kunnen ontvangen. Maar vraag me niet meer op welke satelliet.

16 oktober 2021 aangepast door BrunoVP

[D-box]

Gewoon de satmeter er tussenuit, ik heb er nog nooit een gebruikt en het lukte meestal binnen een uurtje.

[BrunoVP]

1 minuut geleden, D-box zei:

Gewoon de satmeter er tussenuit, ik heb er nog nooit een gebruikt en het lukte meestal binnen een uurtje.

Je heb groot gelijk. Maar wil ik een filmpje maken van de heksentoeren die ik telkenmale moet doen tussen TV en schotel? Ik ben ook maar alleen.
