Triax TDS 80A uitrichten met triax multiblock


Janssen11
 Share
Followers 4

Recommended Posts

Beste Sprietje ,



Ik heb een Triax TDS 80A aangeschaft met een multifeed (4 lnb) rail.

Ik zie in diverse draadjes berekeningen van je langskomen, waarbij het dus goed te doen moet zijn om de schotel af te stellen.
Waaronder ook bijvoorbeeld Venlo wat weer dicht in de buurt ligt, maar daar waren de schotel afmetingen weer wat anders.



Wilt u berekening maken voor de multifeed rail? Ik hoor dan ook graag van waaruit de graden berekening moet worden geteld van de rail en de afstand tussen de lnb's.



Locatie: Offenbeek
Schotel: Triax TDS 80A

LNB merk: 4x - Inverto BLACK Ultra Single
Rail: Multiblock triax/asat 40 cm

Satellieten: Hotbird 13E, Astra 19.2E, Astra23.5E en 28.2E



Alvast bedankt.

Edited by Janssen11
Link to post
Share on other sites

  • Replies 55
  • Created
  • Last Reply

Top Posters In This Topic

Top Posters In This Topic

Popular Posts

en straks gaat sprietje zeggen dat je de rail moet omdraaien omdat je ze anders niet schuin genoeg kunt zetten .en dan staan de lnb,s even hoog als met de sab rail. begrijpen wie begrijpen kan.Waarom

3mm vershil.

Nee, je bent geen man van de praktijk als je al sinds de beginjaren 60 in het antenne- en en later ook in het schotelgebeuren zit. De theorie is interessant om zaken uit de praktijk te verklaren

Posted Images

Posted (edited)

Zag in verschillende draadjes nog wat verschil tussen multiblock.

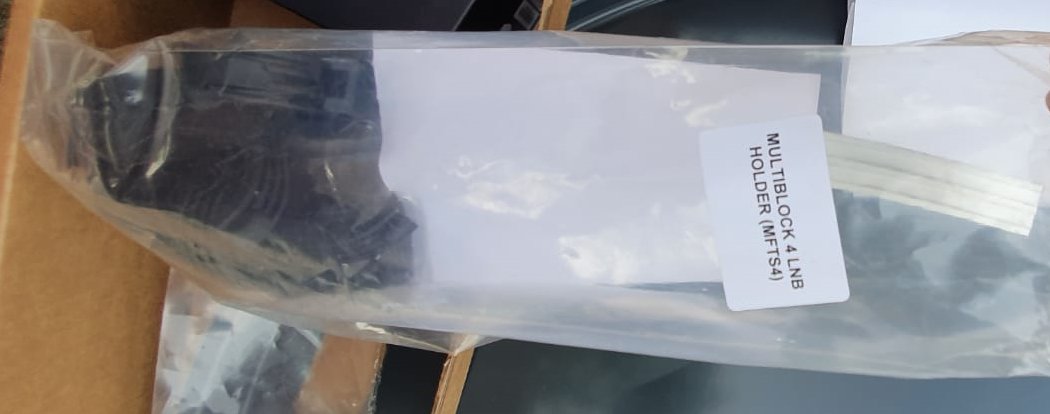

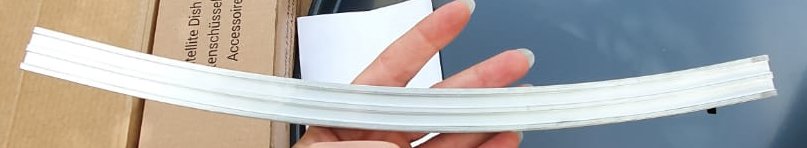

De vrouw even gevraagd een foto te maken ter verduidelijking:
1327657727_multiblock4lnb.jpg.3eb8bae4dc759c38b2d69207765c927a.jpg2141611711_multiblock4lnb2.jpg.a566bffe6758f353b8d4f79bad6a7a29.jpg

Mocht dit niet de juiste zijn, dan kan ik 'm ook omruilen.

Edited by Janssen11
Link to post
Share on other sites
  • V.I.P.

Op een Triax 80 kun je niet met lnb's met koppen van 59,5mm werken. Ze kunnen dan minimaal op 58mm afstand staat terwijl ze op 44,6mm moeten staan. Ze staan dan minimaal 13mm verkeerd. Op een Triax 80 gaat het wel met de nieuwe Inverto Ultra PLL die binnenkort te koop zijn.

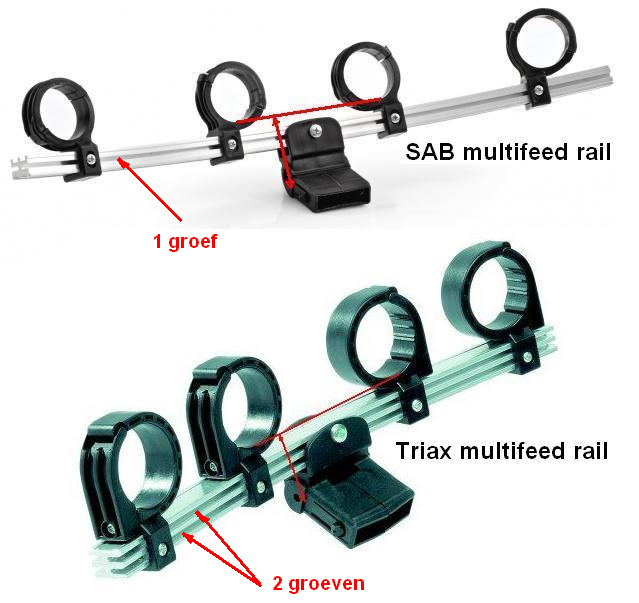

Ja, je hebt een SAB-rail en dan komen de lnb's een stuk hoger te staan dan met een Triax-rail.

verschil Triax en SAB-rail.png

Link to post
Share on other sites
Posted (edited)

Alright, bedankt voor je reactie. Dan ga ik eens even op onderzoek uit voor deze lnb's.

Je hebt het dan over deze?

https://inverto.tv/lnb/445/single-high-gain-low-noise-40mm-pll-lnb

Wat zouden voor nu mijn sateliet opties zijn op deze rail met deze lnb's?

Zou je aanraden om toch te kijken voor de triax multifeed rail of zeg je, de SAB multifeed rail voldoet ook?

Edited by Janssen11
Link to post
Share on other sites
  • V.I.P.

Er zijn eerder al diverse leden van dit forum die problemen hadden met het monteren van de SAB-rail op een Triax, veel te veel ruimte) maar anderen hadden dit probleem niet.
De lnb's komen met een SAB-rail hoger te staan waardoor ze verder van het brandpunt komen. Dat is niet goed.
Ik zou zelf voor een Triax-rail gaan. Als de site waar jij hem gekocht heeft deze aanprijst als een Triax-rail, moet hij ook een Triax-rail leveren en geen SAB-rail.



Link to post
Share on other sites
Posted (edited)

Sprietjes,



Bedankt voor de informatie. Ik ga de rail gewoon omruilen.



Zouden deze lnb's ook een optie zijn of kan zijn er andere leverbare opties?



***LINKS NAAR WEBSHOPS VERWIJDERD!****



Of zou een duo lnb en 2 losse single lnb's een optie zijn als dit te monteren van op een dergelijke rail?



Sorry voor de vele vragen..



Gr. Janssen





Edited by ceesv
Let op onze huisregels, geen reclame door links naar webshops te plaatsen!
Link to post
Share on other sites
  • V.I.P.

Een duo-lnb nemen lost niets op.

Ten eerste is een duo-lnb gemaakt voor een 60cm schotel en niet voor een 70cm schotel.

Ten tweede past de afstand tussen de Astra 23,5 en 28,2 ook niet.

Link to post
Share on other sites

Oke top, duidelijk.



Ik ga dan voor 4 lnb's met kleinere koppen, waarbij deze opstelling wel mogelijk is.



Weet jij welke lnb's een optie zijn of is het de moeite om te wachten op de inverto's welke jij al had aangegeven?

Link to post
Share on other sites
  • V.I.P.

Ik weet niet hoe lang jij kunt wachten en ik weet ook niet wanneer de lnb's precies binnen komen. Misschien dat de importeur inmiddels iets meer weet wanneer de Inverto Ultra PLL binnen komen en of ook het model meekomt wat jij wilt hebben. Ik zou zeggen, bel maandag even naar Bombeeck Digital in Eindhoven. Ze leveren niet aan particulieren dus je zult ze elders moeten kopen.

Link to post
Share on other sites

Zijn ze daar al lang mee gestopt?

Want ik heb een aantal jaren geleden nog rechtstreeks van Bombeeck dingen gekocht.

3x VU+ met Open Pli , 2 Gregorians, 1 Big bisat en 3 LCD's

Link to post
Share on other sites
  • V.I.P.

Dit staat op hun site: Per 1 september 2016 zijn we gestopt met de activiteiten van ons consumentenverkooppunt

Link to post
Share on other sites
Posted (edited)
Quote

Beste Janssen,



Helaas komt deze LNB in ieder geval voor dit jaar niet meer in ons assortiment .



Met vriendelijke groet, / Best regards,

Barry van der Kruijsen

Sales
Bombeeck Digital


Bovenstaande reactie heb ik gekregen op het verzoek wanneer lnb: https://inverto.tv/lnb/445/single-high-gain-low-noise-40mm-pll-lnb leverbaar komt / is.


Inmiddels heb ik de SAB-rail teruggebracht en een Triax rail besteld welke ik morgen naar verwachting geleverd krijg.
De LNB's heb ik ingeruild voor 4 single LNB's van megasat welke smallere koppen hebben en dus zouden moeten werken.

Originele site: https://www.megasat.tv/en/produkt/multifeed-single-lnb/

Zou jij een berekening kunnen doen voor deze afstelling?

Edited by Janssen11
Link to post
Share on other sites
  • V.I.P.

Vreemd dat ze nu een heel ander bericht geven dan wat ik vorige maand gekregen heb. Lijkt me een vreemde zaak. Inverto geeft al geruime tijd aan dat de Inverto Black Ultra vervangen is voor de Inverto Ultra PLL en die zou het komende half jaar niet te leveren zijn?
Ik denk dat als je straks op internet zoekt, je deze lnb zeker ergens kunt kopen.

Ik ga de afstelling vanavond voor je uitrekenen.



Link to post
Share on other sites
32 minutes ago, Sprietje said:

Vreemd dat ze nu een heel ander bericht geven dan wat ik vorige maand gekregen heb. Lijkt me een vreemde zaak. Inverto geeft al geruime tijd aan dat de Inverto Black Ultra vervangen is voor de Inverto Ultra PLL en die zou het komende half jaar niet te leveren zijn?
Ik denk dat als je straks op internet zoekt, je deze lnb zeker ergens kunt kopen.

Ik ga de afstelling vanavond voor je uitrekenen.




 Ja inderdaad, ik heb hier ook sterk mijn twijfels over. Zeker gezien de afbeeldingen / filmpjes die je al voorbij ziet komen. Daarnaast natuurlijk de ook al complete support / gebruikshandleiding / specificaties op de officiële site.

Wellicht dat deze informatie niet overal bekend is, maar verwacht het inderdaad wel komende tijd ergens te koop.

Alvast bedankt!

Link to post
Share on other sites
