Nieuwe installatie Zuid-Spanje astra 1 en astra 3 probleem

Aanbevolen berichten

Goede middag,



Even ter inleiding: ik ben een bleutje in satellieten....



We wonen in Zuid-Spanje - Cadiz en hebben net een nieuwe satelliet laten installeren door een lokale installateur. De bedoeling is dat we astra 1 en astra 3 ontvangen met 1 schotel met een dual LNB. De installateurs zijn nu al drie volle dagen in de laatste drie weken langs gekomen maar ze krijgen de installatie niet rond. Misschien kan er iemand van jullie helpen?



Nieuwe satelliet: 120cm

Dual lnb: BLACK mono - Single Monoblock 4.3'' van inverto

Nieuwe bekabeling

Receiver is een protek 9720 HD (gekocht in een winkel in België)



Op dit ogenblik staat volgende ingesteld:

DiSEqC 1.0



LNB1

19,2°E Astra 1

10729 V 22000

9750/106000

Ku-band

13V/18V



LNB2

23,5°E Astra 1E/3A

10803 H 22000

9750/106000

Ku-band

13V/18V



LNB3

niks ingevuld



LNB4

niks ingevuld



Op de LNB1 Staat de quality en strength goed. Op de LNB2 is er geen quality maar wel strength. Als ik hierop automatisch naar kanalen laat zoeken zie ik in de lijst wel een 4 tal Belgische zenders (KETop12, 2B, vier en vijf). Andere posten zoals VTM, één, canvas,... zie ik niet terug in de lijst...



Als ik astra 3 op de LNB1 zet krijg ik wel iets van quality maar ook hier geen Belgische posten.



De installateurs weten geen weg meer en zeggen dat ik moet kijken voor een andere dual LNB in België en dat het hieraan zou liggen. Wanneer ik wat rond Google lees ik dat deze lnb geen problemen zou mogen geven.



Indien nog meer informatie nodig laat maar weten.



Dank u voor de hulp.

Deel dit bericht


Link naar bericht
Delen op andere sites

Ben jij Multi Miljonair of zoiets dat jij een Satelliet hebt laten installeren? :D maar jij bedoeld natuurlijk een nieuwe schotel.



Maar vrees niet, dit is een puur geval voor Sprietje, die weet hier wel antwoord op.

Deel dit bericht


Link naar bericht
Delen op andere sites

Dat komt niet slim met je duo lnb van 4.3 graden daar in Cadiz.

De ontvangsthoek tussen de twee satellieten daar is veel groter dan hier, d.w.z de afstand tussen de 2 lnb's moet ook groter worden.

Beter zou zijn, om gewoon 2 aparte lnb's te laten installeren met een diseqc (switch).

aangepast door mebo870

Deel dit bericht


Link naar bericht
Delen op andere sites

Zou het mogelijk zijn om mij eens uit te leggen wat ik die mensen juist moet zeggen wat ze juist waar moeten doen en instellen. Want ik denk echt dat ik ze een lesje installatie voor dummies gaan nodig hebben...



Super merci alvast.

Deel dit bericht


Link naar bericht
Delen op andere sites

Beste biosat


Op een schotel van 120cm kun je absoluut geen duo-lnb plaatsen. Wie is op dit idee gekomen?


Een 120cm-schotel is een uitstekende keuze voor Cadiz.



Weet je toevallig het merk van de schotel? Misschien is het een naamloze. Dat is ook niet erg maar dan wil ik graag weten hoe ver de voorzijde van de lnb van de schotel af staat op 40% van de hoogte van de schotel gemeten vanaf de onderzijde.

Als je me die maat even doorgeeft, kan ik je precies vertellen hoe ver de lnb’s uit elkaar moeten staan en geloof me, daar is geen enkele duo-lnb of monoblock geschikt voor. Je zult dus met losse lnb’s moeten werken.



Maar het is echt treurig gesteld met de kennis van de zogenaamde schotelinstallateurs. Het zijn net apen. Alleen maar kunstjes uitvoeren van wat ze ooit eerder gedaan hebben maar aan vakkennis ontbreekt het totaal.


Ik verblijf een flinke tijd per jaar in Zuid-Spanje. Gisteren kwam ik bij vrienden die problemen hadden met de ontvangst van de Astra 23,5 aan de Costa Calida die ze altijd goed hadden ontvangen.

Zijn vrouw had tegen de schotel aangelopen die op het dakterras staat. Ze konden de Astra 23,5 niet meer ontvangen, de Astra 19,2 wel.

Ze hadden een schotelkenner ingehuurd die al 3 dagen bezig was om de zaak weer goed af te stellen maar het wilde maar niet lukken. Hij was met CanalDigitaal duo-lnb’s bezig die op de standaard schotel van 64cm geleverd worden.


Dan denk ik bij mezelf, hoe haal je het in je hoofd om met zo’n duo-lnb in Zuid-Spanje een aantal dagen bezig te zijn om deze afgesteld te krijgen op een Triax 88? Dat kan helemaal niet



Het zijn allemaal beunhazen die er de balle verstand van hebben en je flink wat lichter maken.

Deel dit bericht


Link naar bericht
Delen op andere sites

Dank u voor uw reactie. De schotel is inderdaad naamloos. Hij staat op het hoekje van het dak dus het was niet zo simpel om 100% correct te meten maar ik heb mijn best gedaan. Op 40% van de onderkant van de schotel (zijnde 48cm) is de afstand naar de kop van de huidige dual lnb die erop zit +/-76cm. De afstand naar de beugel waarin de lnb bevestigd zit is +/- 79,5 cm.



Indien meer informatie nodig laat maar weten...

Deel dit bericht


Link naar bericht
Delen op andere sites

Beste biosat


Bedankt voor de maten. Ik moet wel even opmerken dat de afstand die je op geeft naar de beugel niet kan kloppen. Die geef je 3,5cm groter op dan naar het gevraagde meetpunt maar dan moet juist kleiner zijn. Het zal dan ook wel 69,5cm zijn i.p.v. 79,5cm maar gelukkig heb ik die maat niet nodig.
De maat van 76cm die je op geeft is correct, dat heb ik uitgerekend.

In Cadiz moeten de koppen hart op hart 64mm van elkaar staan gemeten van pukkeltje voorzijde lnb tot

pukkeltje voorzijde lnb.


De lnb van de Astra 23,5 moet in de klem zitten.

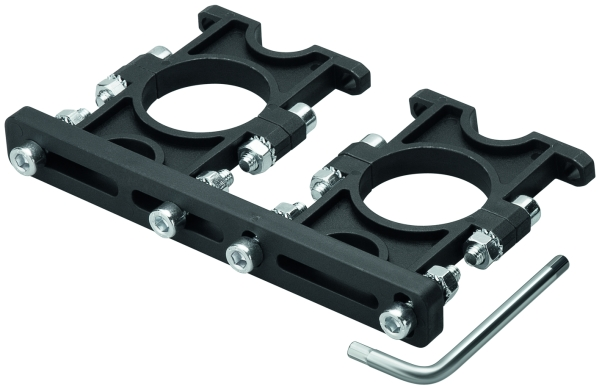

Om de lnb van de Astra 19,2 er aan te kunnen bevestigen, kun je het beste de “Wentronic-2-fach-multifeedhalter-fur-23-40-lnb”gebruiken, zie bijlage1.

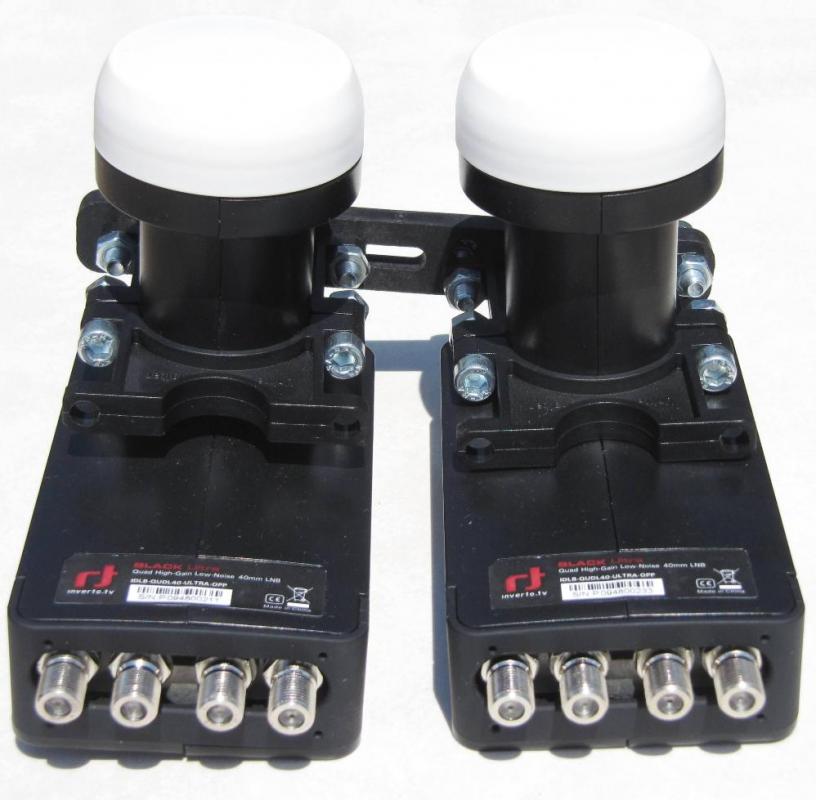

Ik heb 2 bijlages toegevoegd hoe dat er dan uit komt te zien met twee stuks Inverto Black Ultra Quad (Zie bijlage 2 en 3).
Waarschijnlijk hebben de installateurs deze lnb-klem niet maar iets anders.

Belangrijk is dat de lnb van de Astra 19,2 oost 28mm lager komt te staan dan die van de Astra 23,5. Dat kun je meten met een waterpas en een duimstok.

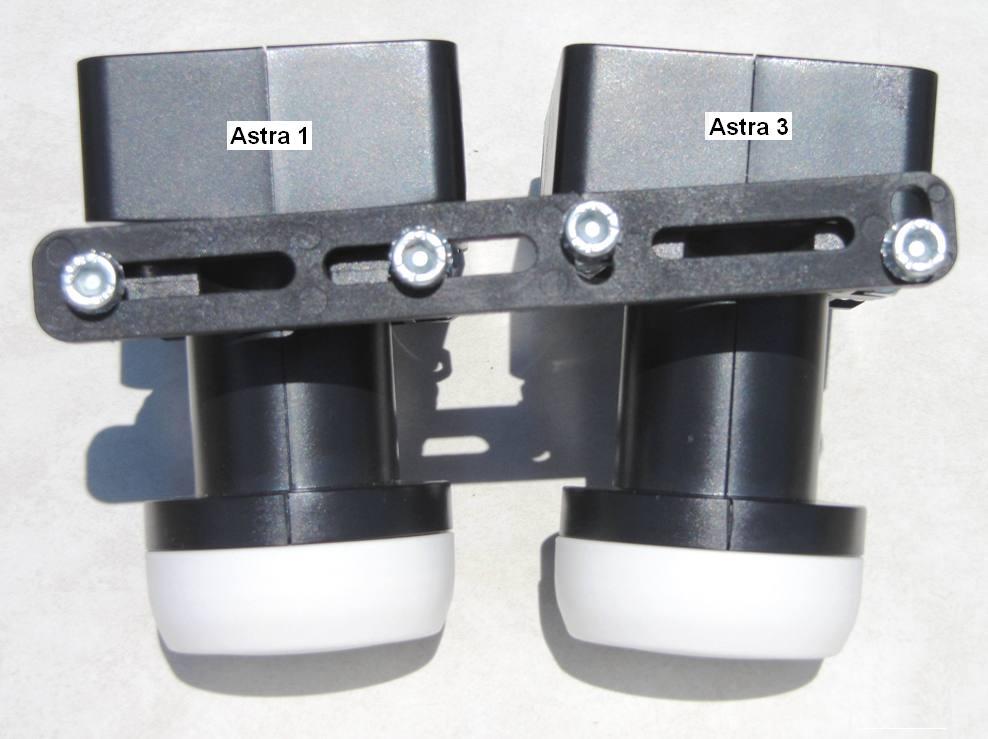

Belangrijk is ook dat de twee koppen naar elkaar toe zijn gericht en wel met een hoek van 5,2 graden
zoals ook staat afgebeeld op de foto waar op staat Astra 1 -Astra 3.



Hoeveel aansluitingen heb je nodig, 2 of 4? Ik bedoel dus voor 1 of 2 tuners, misschien zelfs een tuner
waarmee je kunt kijken naar de ene zender en opnemen van een andere zender gelijktijdig.

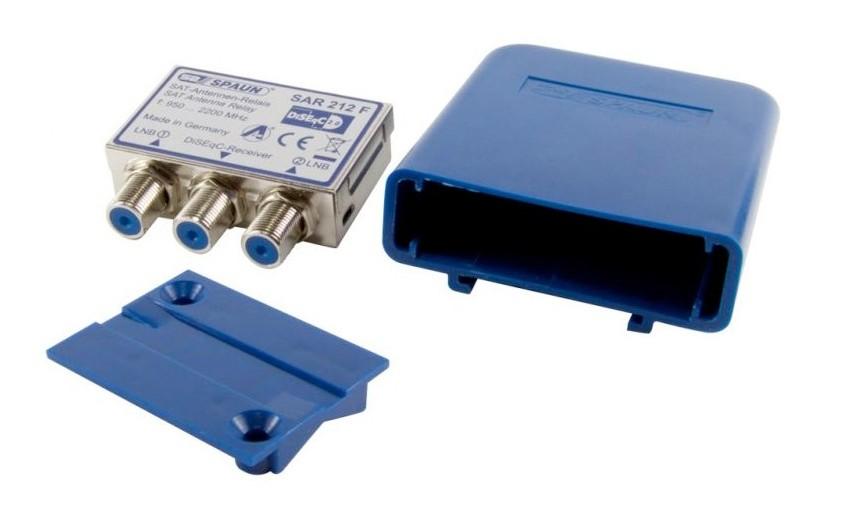

Gebruik ook goede 2/1 diseqc-switches, bijv. de Spaun 212 WSG, zie bijlage 4.


De skew (schuinte) van de lnb moet als volgt staan:
Astra 19,2 = 23 graden
Astra 23,5 = 27 graden
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt gemeten t.o.v. verticaal waterpas.

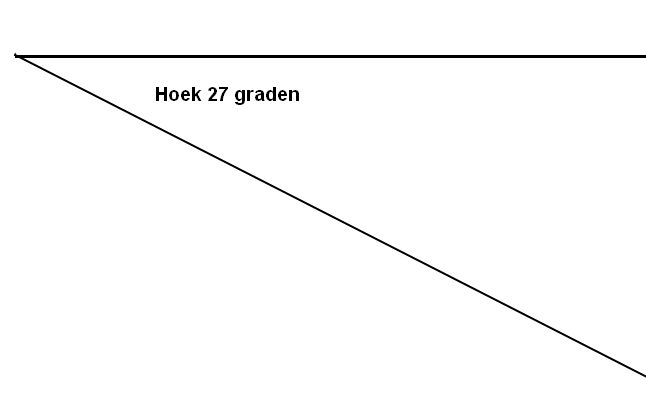

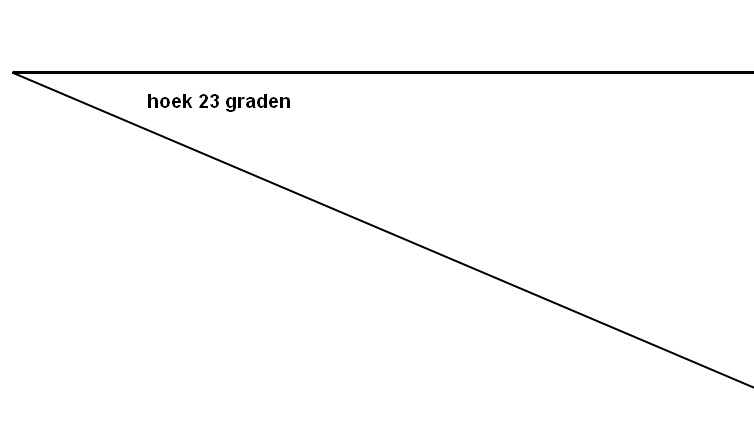

Print de bijgevoegde hoeken (zie bijlage 5 en 6) uit zodat je kunt zien hoe schuin de lnb’s moeten staan.









  • Like 1

Deel dit bericht


Link naar bericht
Delen op andere sites

Beste Sprietje,

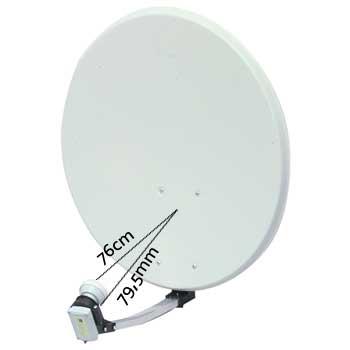

Dank u voor de uiteenzetting. Ik stuur u hierbij ook nog even voor de zekerheid ook nog even een afbeelding van hoe ik de punten juist gemeten heb.



Groeten


Deel dit bericht


Link naar bericht
Delen op andere sites

OK, dat had ik verkeerd begrepen. Ik had begrepen daar waar de lnb-arm aan de schotel zit. Maar het is verder niet zo belangrijk.

Deel dit bericht


Link naar bericht
Delen op andere sites

Hallo,



Ze zijn al weer bezig sinds deze morgen 8u30 en hebben alles aangepast zoals bovenstaand. Maar het ziet er op dit ogenblik nog steeds niet goed uit. Wanneer ze de zenderlijst op astra 3 aflopen komen ze geen zenders van TV vlaanderen op...



Kloppen deze instellingen dan:

LNB1

19,2°E Astra 1

10729 V 22000

9750/106000

Ku-band

13V/18V



LNB2

23,5°E Astra 1E/3A

10803 H 22000

9750/106000

Ku-band

13V/18V



Of moet er iets anders ingevuld staan? Of ligt het ergens anders aan?



Mvg

Deel dit bericht


Link naar bericht
Delen op andere sites

Hebben die klojo's dan wel de astra 23.5 lnb op ingang 2 van de diseqc gezet

Ik acht ze in staat om de middelste lnb (23.5) op ingang 1 te zetten.

op astra 23.5 kom je ook de regionalen tegen.



Lijst met FTA zenders 23.5

http://en.kingofsat.net/freqs.php?&pos=23.5E&standard=All&ordre=freq&filtre=Clear

Deel dit bericht


Link naar bericht
Delen op andere sites

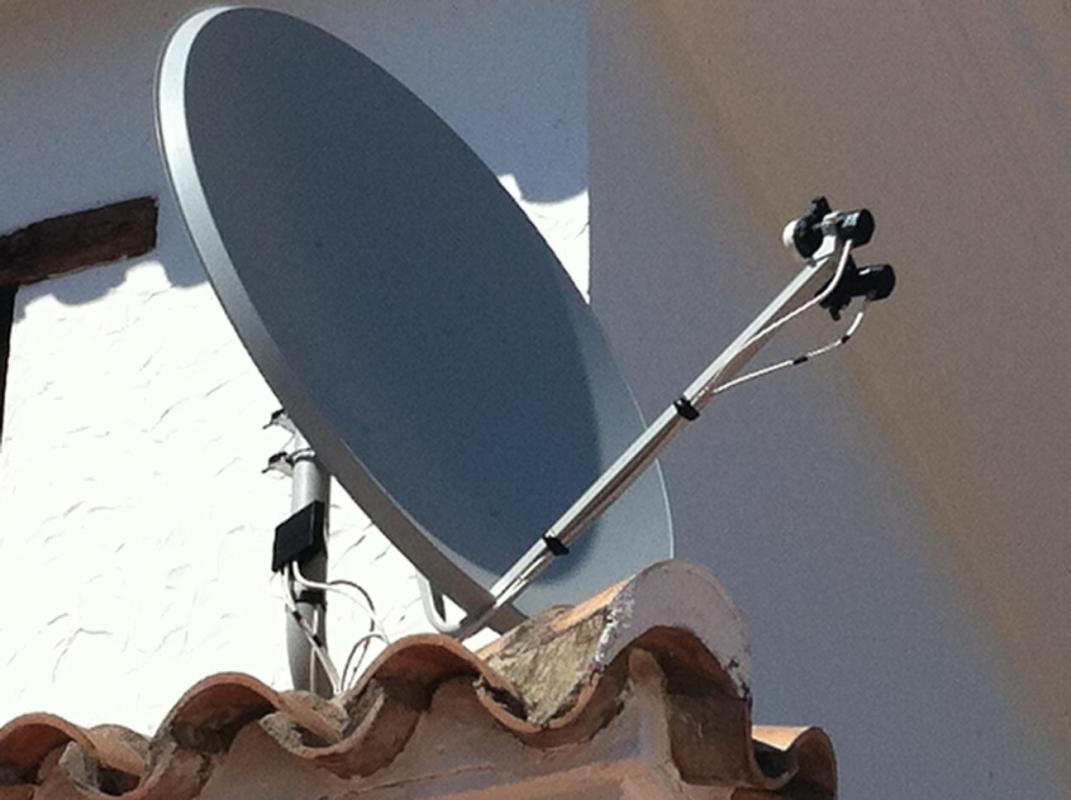

En ze zijn weer weg nog altijd niet met het volle resultaat. Zie de foto hoe de installatie er nu uitziet.



Op de receiver heb ik astra 1 op LNB1 gezet en astra 3 op LNB2 (ook al omgekeerd geprobeerd). Als ik nu een multi scan laat lopen op beide LNB's krijg ik iets van 1300 en meer zender. Nu staat bv wel één HD, VTM HD, Canvas HD,... ertussen maar er staat nu geen één zender van TV vlaanderen meer tussen die op astra 1 zit. Vier, 2BE, vijf,... zitten en nu niet meer tussen. Terwijl het twee dagen geleden omgekeerd was...



Ik heb al handmatig proberen zenders te zoeken op astra 1 met 12722 H 22000 maar krijg niks hiermee.



Als iemand mij kan zeggen wat ik moet aanpassen dan probeer ik zelf nog even te prutsen aan dat ding...



Merci voor de hulp.


Deel dit bericht


Link naar bericht
Delen op andere sites

Beste biosat


Als lnb 2 op 10803H staat ingesteld, krijg je inderdaad geen signaal want die transponder bestaat niet op de Astra 23,5.
De laagste transponder op de Astra 23,5 is 11739V. Die moet je instellen. Als dat niet lukt, gooi dan alle transponders die lager zijn dan 11739V uit je transponderlijst van de Astra 23,5. Dan geeft hij zeker signaalkwaliteit aan.

Is het mogelijk een foto te maken recht van voren zodat de stand van de lnb's goed te zien is.

aangepast door Sprietje

Deel dit bericht


Link naar bericht
Delen op andere sites
