Advies gevraagd bij schotel(park) te updaten

[casperb71]

Sprietje dank en ik kom hier op terug zodra ik de schotel heb staan.

[casperb71]

Zie dat ik toch nog een vraagje heb.



Kwam volgende (mooie) set-up tegen en dat geeft helaas wat meer (on)duidelijkheid over de correcties van de LNB's.





Als ik naar deze LNB's kijk dan zie ik dat ze nagenoeg allemaal 90 graden loodrecht op de multibeugel zitten. Of is dit gezichtsbedrog? Ik begrijp dus niet het advies van de correcties op de multihouder want die op 28,5 zou dan 28,5 graden gecorrigeerd moeten worden.

[Tonskidutch]

kijk, uhm

ik dacht dat ik i.p.v. een T90 foto's enkele van een T55 zag

begreep dat niet helemaal waarom die typische A15 stelmoer uit Sprietjes aangeleverde pdf niet te zien was



dus je hebt nog geen opstelling en gebruikte foto's uit het internet

maar dat wordt smullen van de ontvangst na die juiste opstelling en uitrichting

[Sprietje]

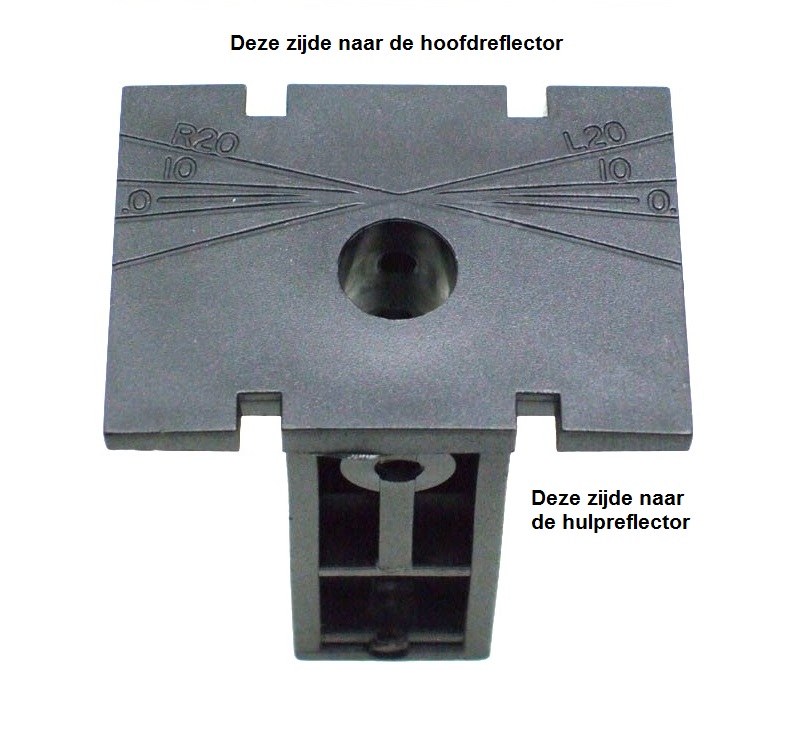

Nee beste casperb ! Op jou calculator in bericht 35 staat de 28,5-lnb op L -21,6. Je moet de lnb-houder dus niet 28,5 graden schuin zetten maar 21,6 graden. Dat is net iets meer dan de streep van 20 graden.

Klik even op de afbeelding.


5 februari 2016 aangepast door Sprietje

[ceesv]

Ik denk dat die foto een situatie weergeeft tijdens de plaatsing, waarbij het nodige fine-tuning nog moet plaatsvinden.

4,8 en 7 staan schots en scheef, en de skew van de lnb's staan zo te zien allemaal op 0

[Sprietje]

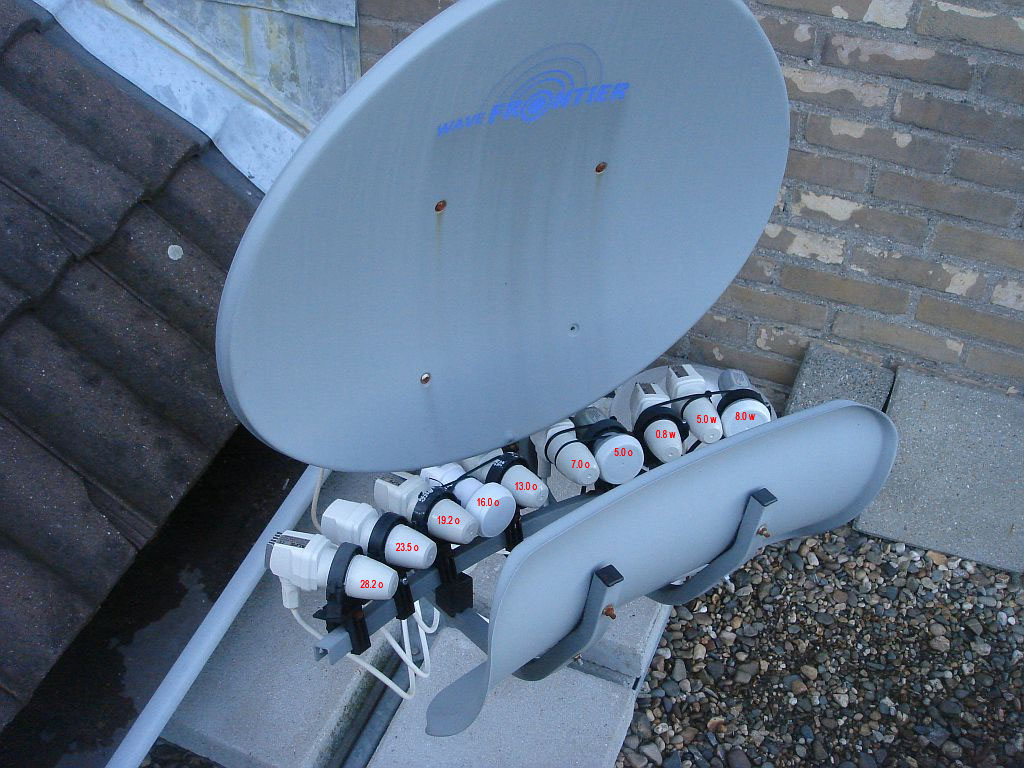

Tja casperb, je moet niet naar verkeerde foto's kijken. Hier staan ze wel schuin gericht.


5 februari 2016 aangepast door Sprietje

[theparasol]

Jammer die roestige bouten

[Sprietje]

Gelukkig dat je er niet over valt dat het een T55 is.

[casperb71]

Vandaag de oude mast waterpas gezet en de schotel erop gemonteerd.



De waterpas op beide beugels en hij stond keurig waterpas.



SKEW



Vervolgens de Skew gedraaid naar 90,85 en dat was geen probleem.



Foto is onder een hoek gemaakt, dus niet 100% zichtbaar.



Elevatie



Ja dat was WEL een probleem, want nergens staat de gradenboog.

Heb ik iets gemist tijdens de bouw. Alles nagekeken, maar hield nergens iets over.



Vanaf de rechterzijde niets te zien



en vanaf de linkerzijde ook niets.



En nu?

6 februari 2016 aangepast door casperb71

[casperb71]

HIJ GAAT SUPER !!!!



Omdat de elevatieaanduidiing er niet was, heb ik 19,2E geplaats op de rail en op de "camping manier" de schotel bewogen. Ja signaal en langzaam gaan vastzetten en bijstelllen. Correctie op de LNB-houder en LNB-Skew gaven prima signaal. SNR op 80% dat is niet slecht denik ik zo.

Hierna 23,5E en daarna 28,3E op dezelfde manier geplaatst. Signalen waren supersterk.

Omdat ik nog niet de nieuwe 16-1 EPR-Diseqc heb, volstaan met de oude 4-1.

Als 4e sat Thor op 0,8W uitgericht en signalen tot 90%.



Ondanks dat het lijf nu niet meer wil, ben ik heel erg tevreden voor de eerste grove resultaten.



Wordt vervolgt.

[Sprietje]

De schotel op een skew van 90,85 graden? In de tabel in bericht 35 staat toch 91,75 graden?

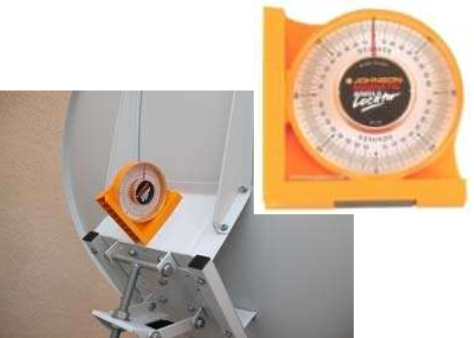

Als er geen schaalverdeling op staat, meet je de elevatie met een hoekmeter op het schuine vlak. Zie de afbeelding in bericht 39 die ik je gestuurd hebt.


[trust]

Ik denk dat die foto een situatie weergeeft tijdens de plaatsing, waarbij het nodige fine-tuning nog moet plaatsvinden.

4,8 en 7 staan schots en scheef, en de skew van de lnb's staan zo te zien allemaal op 0

Komt dat schuin stellen van de lnb's voor 4.8 en 7º niet door het feit dat die van 7º niet op zijn juiste plaats gezet kan worden door de grote koppen of te brede houders ?

[Sprietje]

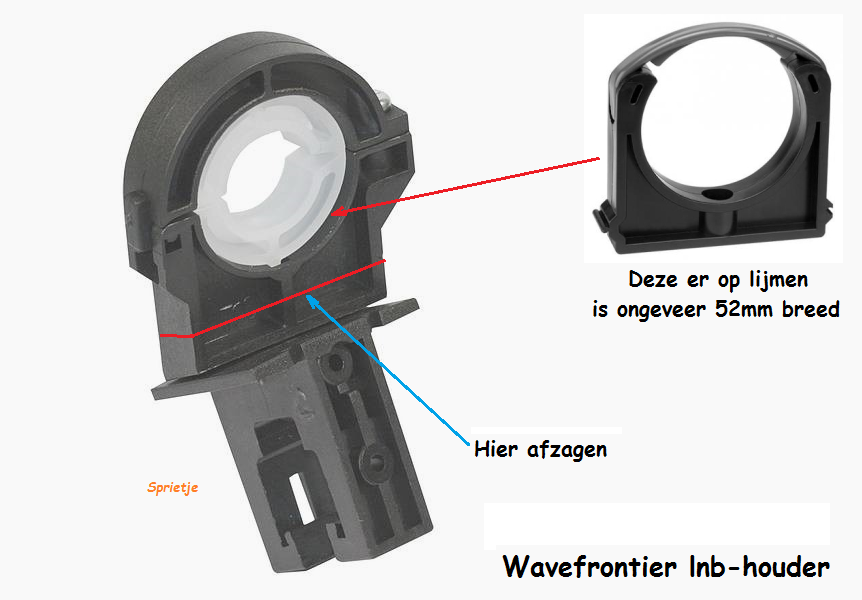

Ja, 3 graden is de kortste afstand. In deze situatie dat je maar 2 graden hebt, zul je smalle lnb's moeten nemen (ALPS) en smalle lnb-houders. Die zul je zelf moeten maken.


6 februari 2016 aangepast door Sprietje

[casperb71]

Skew



De Skew moet inderdaad naar 90,85 omdat ik een nieuwe set-up heb gedaan (28,5E-15,0W)





Elevatie



Verder begrijp ik niet dat men niet voor dat geld geen voorziening erop zet voor de elevatie of een kleine tool meegeeft.



Afstand LNB's



Vooralsnog heb ik dit niet want mijn set-up gaat van 7E naar 10E, dus dat mag geen probleem zijn.



Zoals ik de foto's zie, zal je van de beugel die op de rail zit ook een stuk in de breedte moeten afzagen.

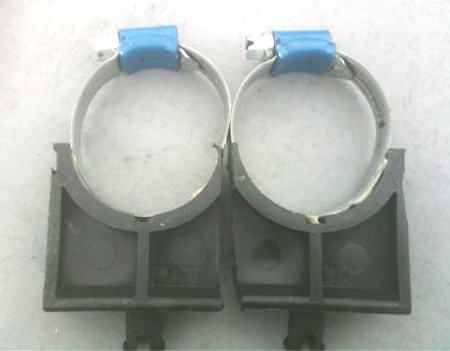

Dat met die gelijmde klem is dit wel allweather-proof en sterk genoeg voor belasting van wind etc?

[casperb71]

Vandaag de besteld Diseqc binnen gekregen.

Het eerste wat mij opviel is dat hij grijs was en niet rood.

Het merk is van Premium Line en er staat wel ingegraveerd EMP-Centauri.

Op Internet kon ik geen verschil vinden en alle stickers en beschrijving van de schakelaartjes zijn hetzelfde.



Is dit een "klone" of gewoon dezelfde?
