Com poort en seriele poort testen

[henkvd1]

Nee, want dat werkt gegarandeerd helemaal nooit.



Waar jij op doelt is de IRQ instellingen, dat wordt door Windows keurig geregeld , maar in het DOS tijdperk en DOS programma's moesten de BIOS settings van de compoort goed staan voor interne compoorten ( door gaans com 1 en com 2 ) en dipswitch goed staan van de bij gestoken seriaal card voor com 3 en verder.



IRQ 3 – serial port controller for serial port 2 (shared with serial port 4, if present)

IRQ 4 – serial port controller for serial port 1 (shared with serial port 3, if present)



Met een Windows systeem heb je daar helemaal niets mee te maken, dat wordt geregeld.

Kijk in apparaatbeheer welke compoort( en) er beschikbaar zijn en gebruik die, doorgaans is er tegenwoordig maar 1 compoort beschikbaar op het moederboard, dat is dan com 1, soms met een extra bandkabel naar het moederboard een 2e compoort met de connector in een van de sleuven op een plaatje, com 2.







18 november 2019 aangepast door henkvd1

[MrDish]

Mensen ,

alees leuk en aardig , in de manual  bij ;Serial Set Up Menu ,zie ik staan;

rs232 port 0

rs485 port 1

bij mij komt port 0 niet voor in de Pc ,het begint bij 1

En ik heb hem nog steeds niet aan het draaien.

alles heb ik correct aangesloten.

Of zie ik in de Manual wat over het hoofd.!?!



Mvg

[luisteraar]

rs232 heeft een ander protocol over de kabel als rs485

Zo goed als zeker kan jou PC alleen rs232 aan/

Op jou apparaat sprak je over een stekker als manneke vermoedelijk

een dp9 dat is dan rs232

zoiets ?



[MrDish]

4 minuten geleden zei luisteraar:

rs232 heeft een ander protocol over de kabel als rs485

Zo goed als zeker kan jou PC alleen rs232 aan/

Op jou apparaat sprak je over een stekker als manneke vermoedelijk

een dp9 dat is dan rs232

zoiets ?



wat je nu laat zien zijn gaatjes dus ;



Mvg

[luisteraar]

of deze wat voor stekker heeft die ?



[MrDish]

Wie kan mij uitleggen hoe Putty werkt.

en niet aan komen zetten ,kijk op You-tube.



Mvg

Zojuist zei luisteraar:

of deze wat voor stekker heeft die ?



mannelijk dus,zeg ik toch.



[luisteraar]

0 modem kabel met dp9 tussen pc en apparaat aansluiten als op PC en Apparaat een rs232 manneke zijn

in putty de juiste parameters ingeven zoals in handleiding staan

Op connect drukken en moet klaar zijn



18 november 2019 aangepast door luisteraar

[ceesv]

Wanneer je niet de juiste kabel gebruikt gaat het nooit werken.



Gebruik je wel een 0-modem seriële kabel?

[MrDish]

46 minuten geleden zei ceesv:

Wanneer je niet de juiste kabel gebruikt gaat het nooit werken.



Gebruik je wel een 0-modem seriële kabel?

staat er nog wat op geschreven op zo`n o-modem seriele kabel.

kreeg en namelijk de kabel bij ,die er bij hoorde .



Mvg

[henkvd1]

Als de kabel vrouwtje vrouwtje is dan is het een nul modem kabel, dat maakt verder ook niet uit, als het de kabel is die erbij hoort is dat gewoon goed.

Kabel mannetje vrouwtje is een straight kabel.

18 november 2019 aangepast door henkvd1

[henkvd1]

1 uur geleden zei MrDish:

Mensen ,

alees leuk en aardig , in de manual  bij ;Serial Set Up Menu ,zie ik staan;

rs232 port 0

rs485 port 1

bij mij komt port 0 niet voor in de Pc ,het begint bij 1

En ik heb hem nog steeds niet aan het draaien.

alles heb ik correct aangesloten.

Of zie ik in de Manual wat over het hoofd.!?!



Mvg

Niets, dat heeft verder weinig met je PC te maken het ding moet alleen op RS232 staan



COM 0 bestaat niet aan de PC kant, kijk in je apparaatbeheer bij com en lpt, daar zal COM 1 staan bij compoort en dat nummer gebruik je in putty baudrate 115200 8N1

Apaaraat aanzetten en als je geluk hebt zie je hem bij het opstarten tekst in putty voorbij komen.



Maar waarom zou je niet gelijk de software van het apparaat gebruiken ?









18 november 2019 aangepast door henkvd1

[MrDish]

de kabel die ik erbij heb gekregen is dus ,

aan de ene kant ;rs232 (female 9 pins)

aan de ander kant ;  25 pins (male) en zo te zien voor de printerpoort ,want die is 25 (female)

allemaal een beetje vreemd.



Mvg

[henkvd1]

1 minuut geleden zei MrDish:

de kabel die ik erbij heb gekregen is dus ,

aan de ene kant ;rs232 (female 9 pins)

aan de ander kant ;  25 pins (male) en zo te zien voor de printerpoort ,want die is 25 (female)

allemaal een beetje vreemd.



Mvg





Valt wel mee, gaat die 25 p  in de Ever besturing ?

[luisteraar]

2 minuten geleden zei MrDish:

aan de ander kant ;  25 pins (male) en zo te zien voor de printerpoort ,want die is 25 (female)

De dp25 is de oudere uitvoering voor rs232



[henkvd1]

2 minuten geleden zei luisteraar:

De dp25 is de oudere uitvoering voor rs232





Dat denk ik ook, maar laat TS het maar ff bevestigen. Een verloop van 25p male naar 9p female zou dan stap 1 zijn.

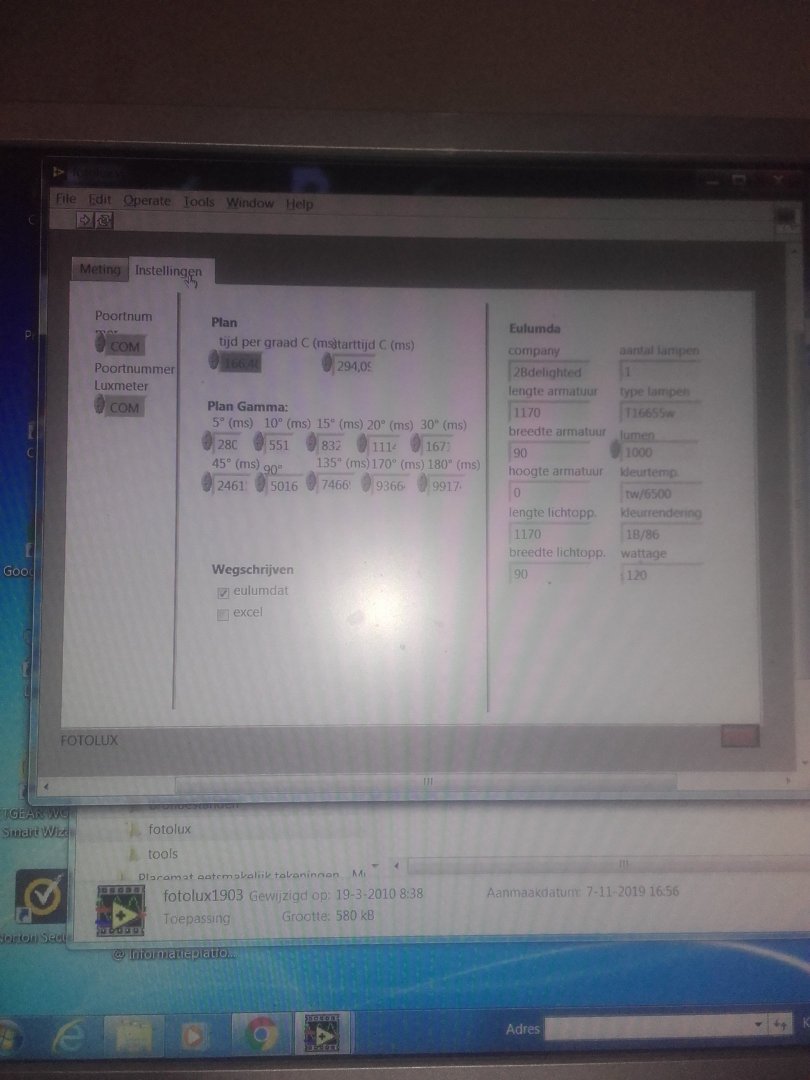

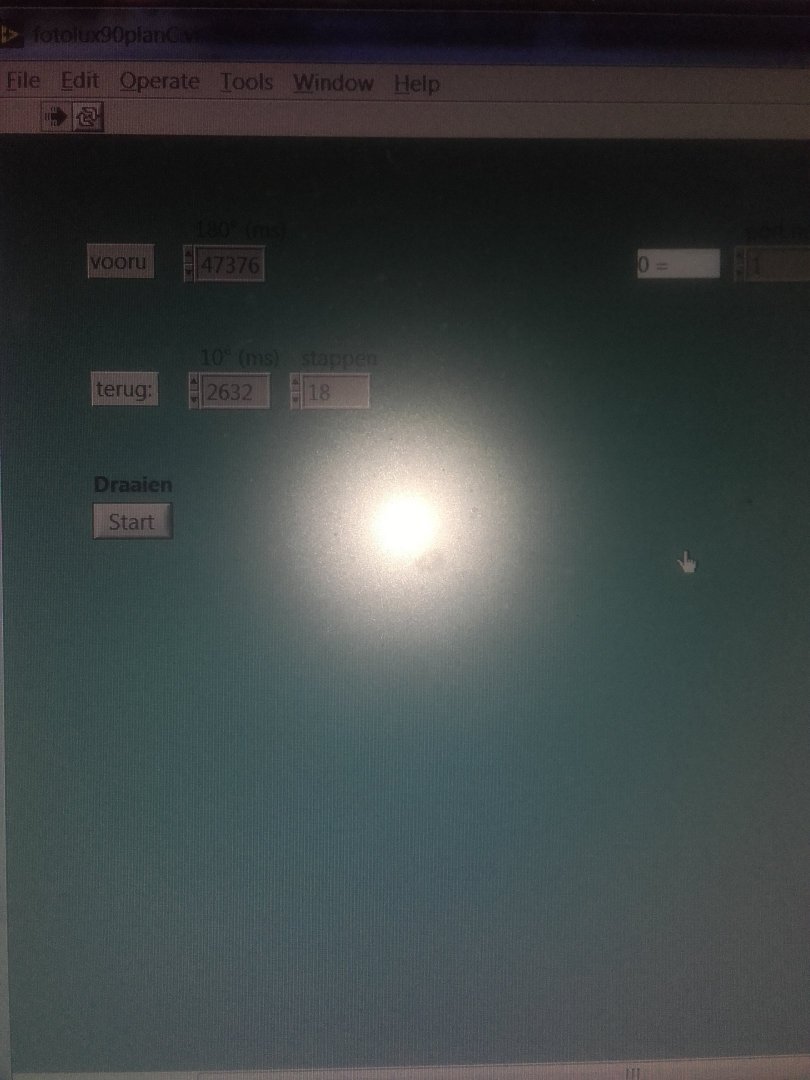

De software ziet er alleen niet hoop vol uit, daar moet je inmiddels denk ik een zwaar antieke pc voor hebben om te kunnen draaien of er moet een wat recentere versie zijn
